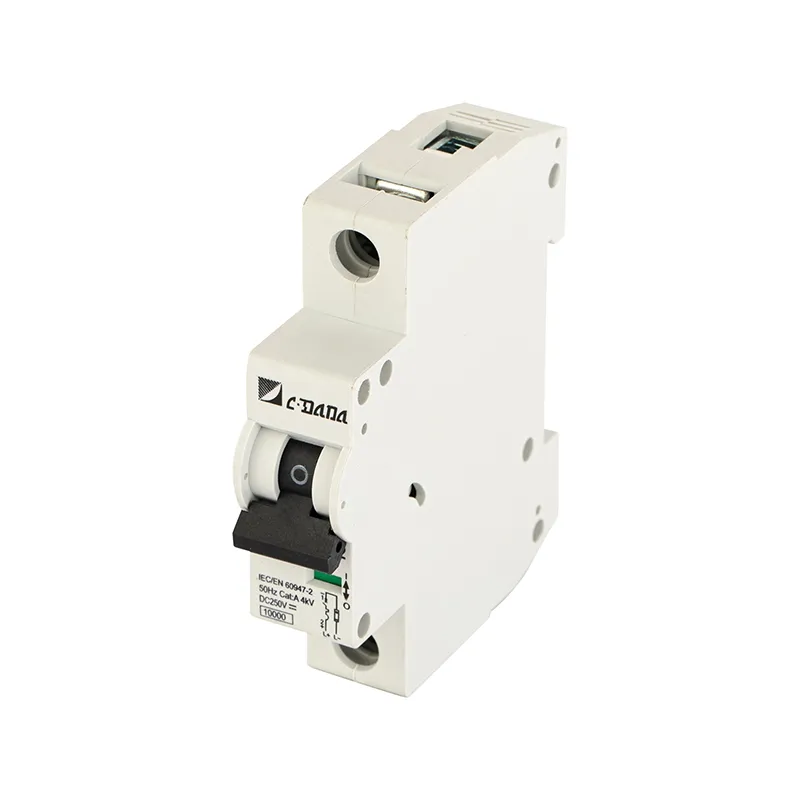

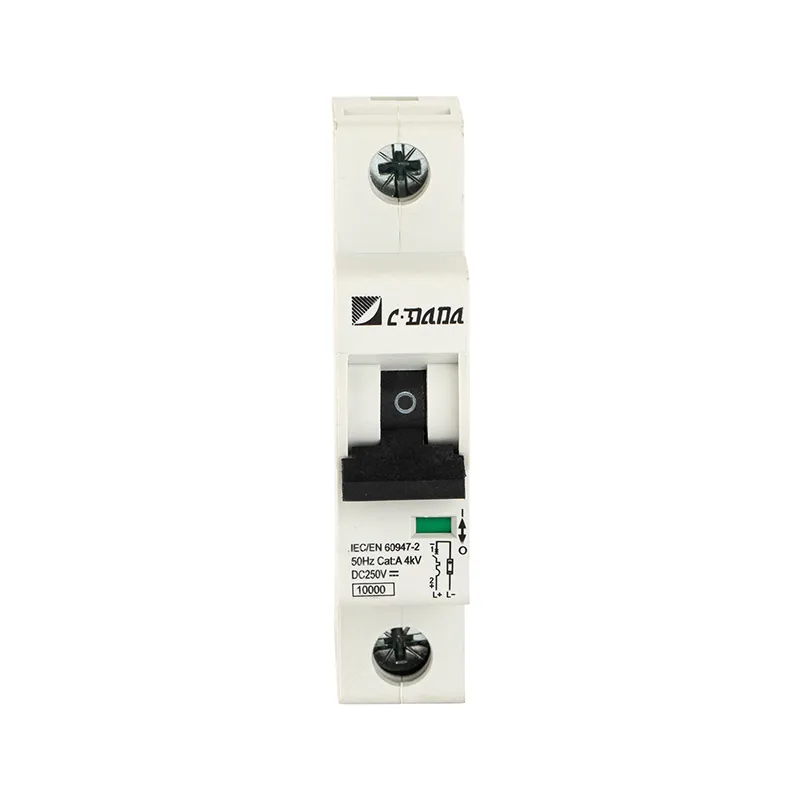

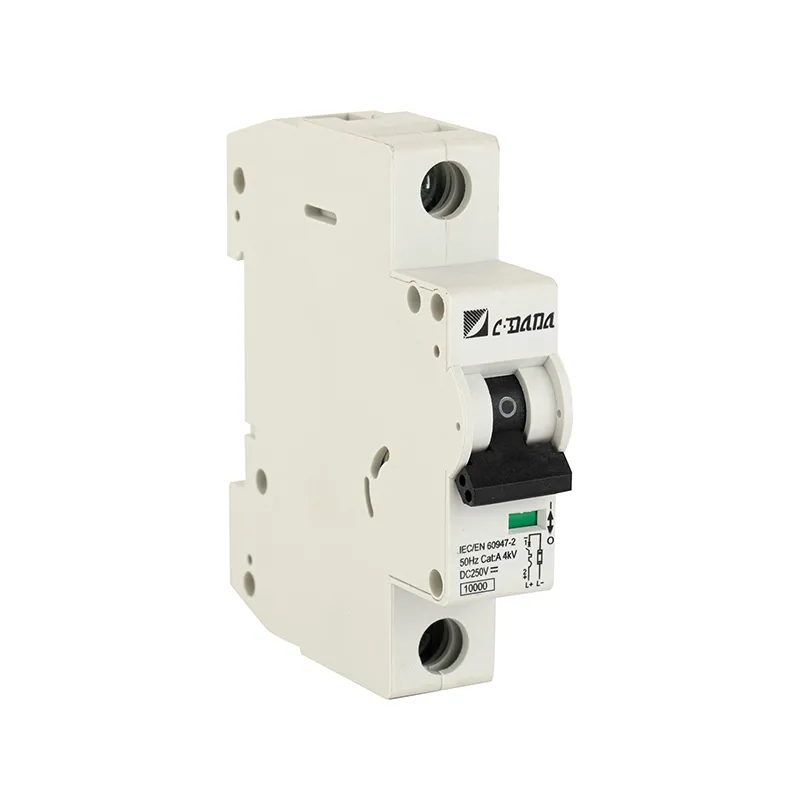

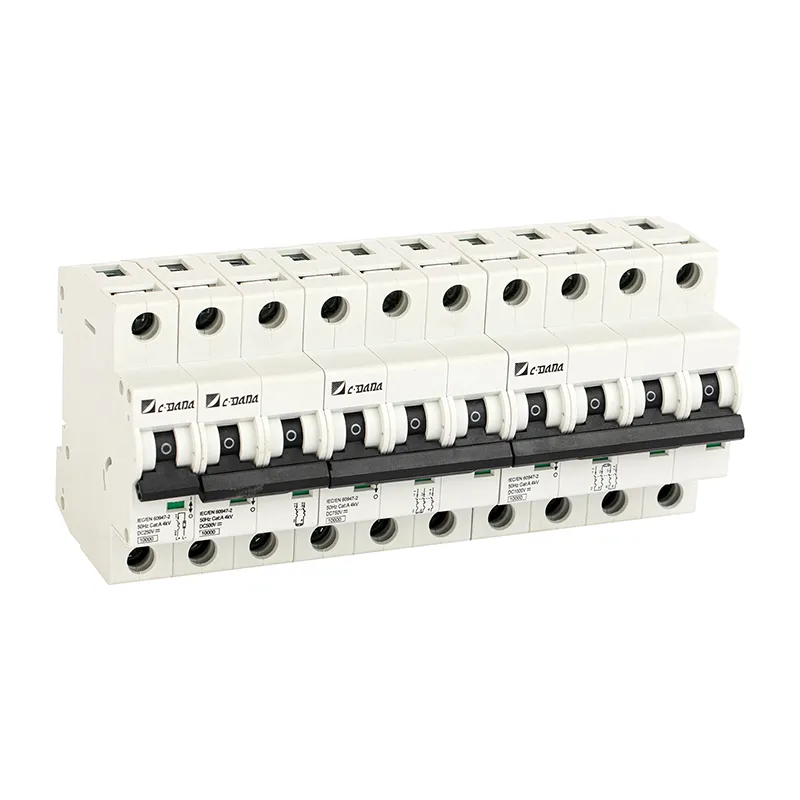

Interruptor en miniatura de 250 V CC

Protegiu els vostres circuits de CC amb el disjuntor en miniatura CDADA DAB7-63 de 250 V CC (MCB), amb una classificació de fins a 250 V CC, dissenyat per Shanghai DADA Electric CO., LTD, una fàbrica fiable a la Xina, per a una protecció fiable contra sobrecàrregues i curtcircuits en sistemes solars fotovoltaics (PV), telecomunicacions, emmagatzematge de bateries i CC industrials.

A diferència dels interruptors de CA estàndard, el DAB7-63 està dissenyat específicament per a aplicacions de CC, on l'extinció de l'arc és més difícil a causa de la polaritat de tensió constant. Amb una gran capacitat de ruptura de 6.000 A a 250 V CC, interromp ràpidament els corrents de falla per evitar danys per corrent inversa, retroalimentació de l'inversor o fallades de cadena, cosa que el converteix en un component de seguretat essencial en instal·lacions solars residencials i comercials.

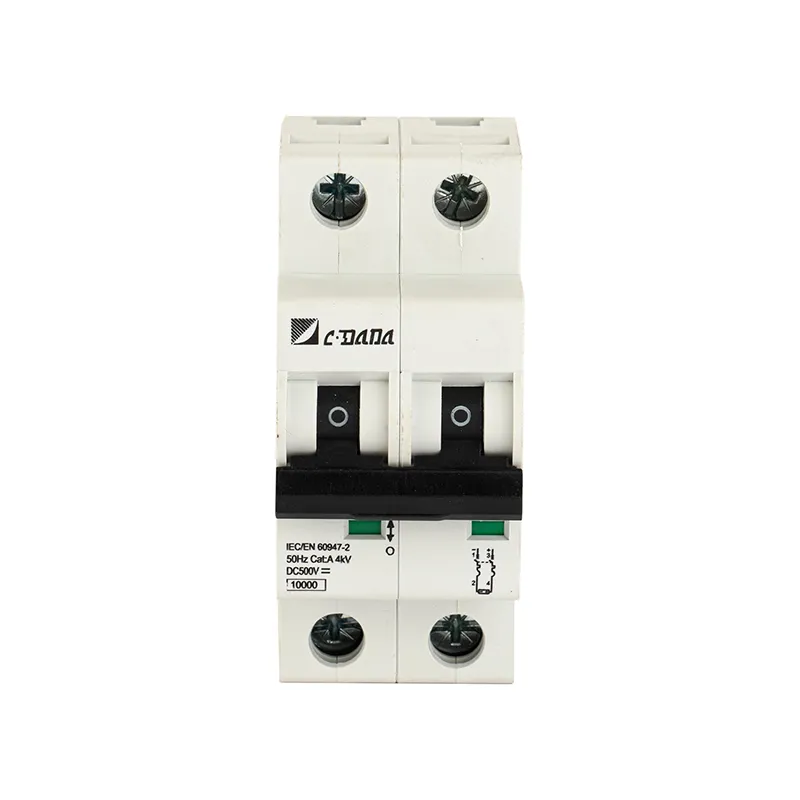

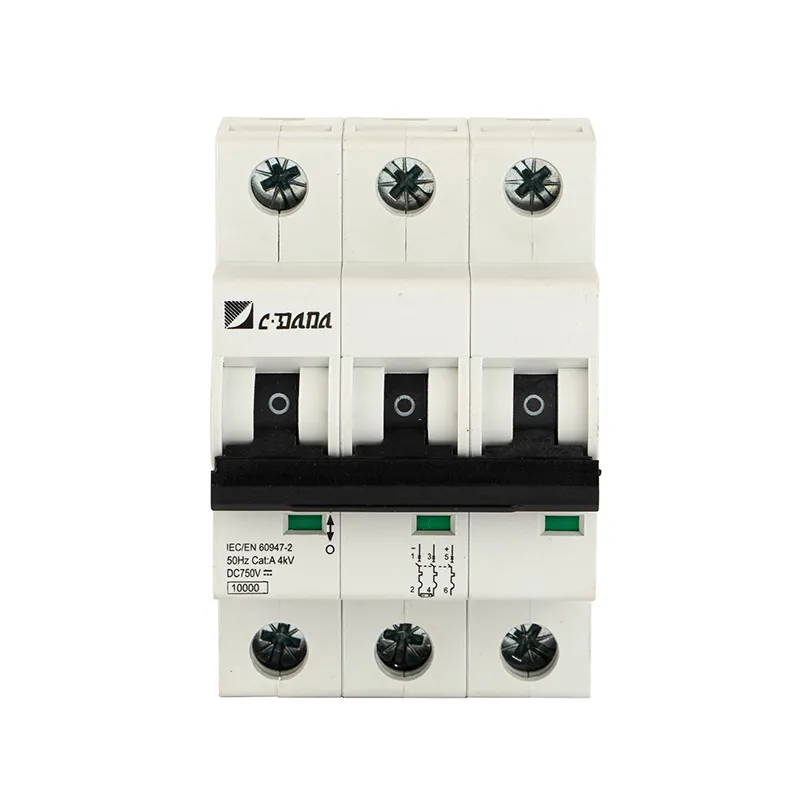

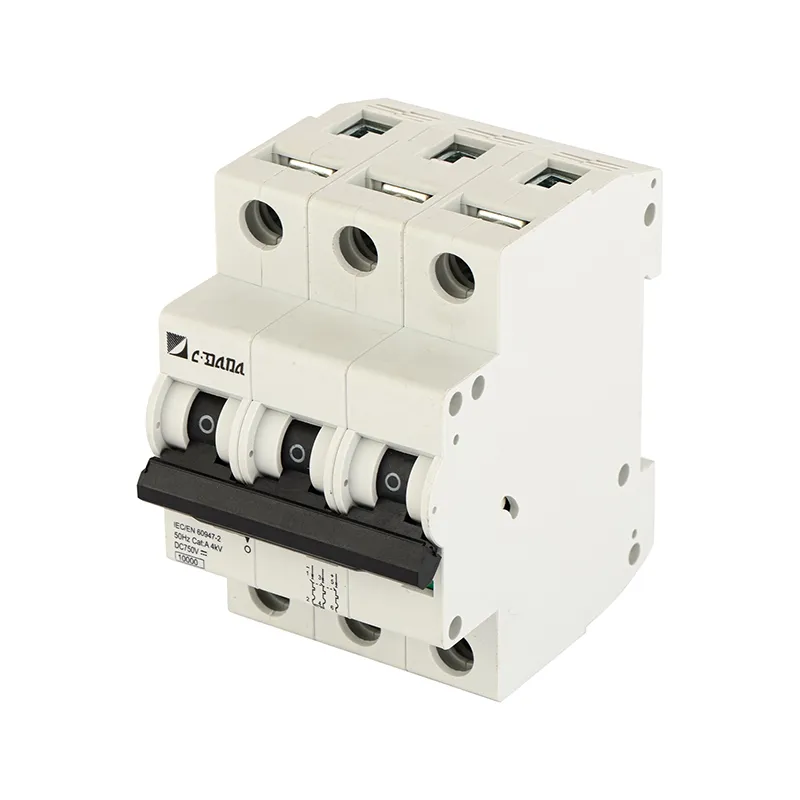

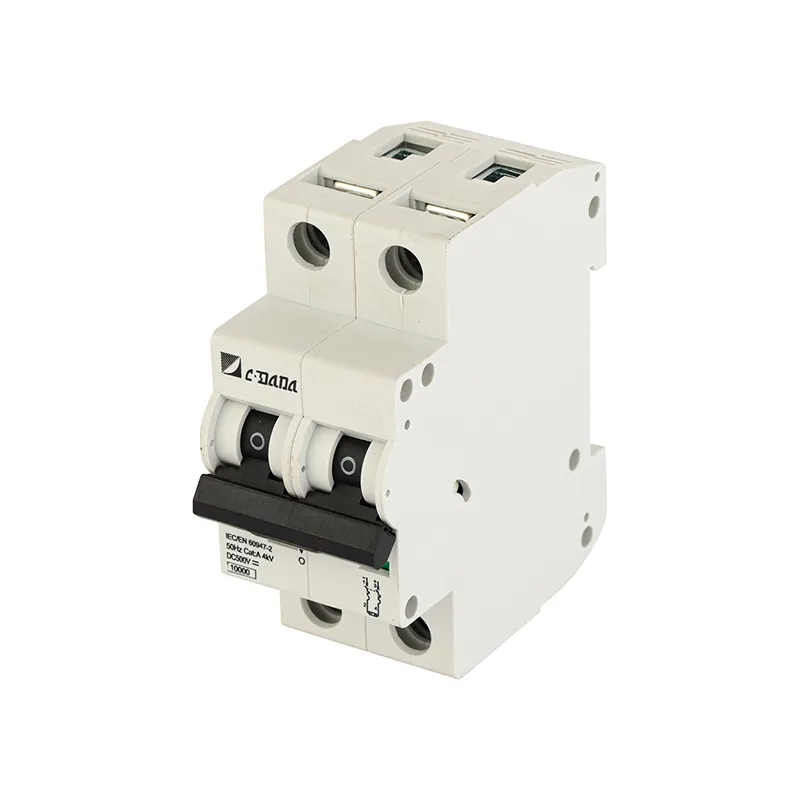

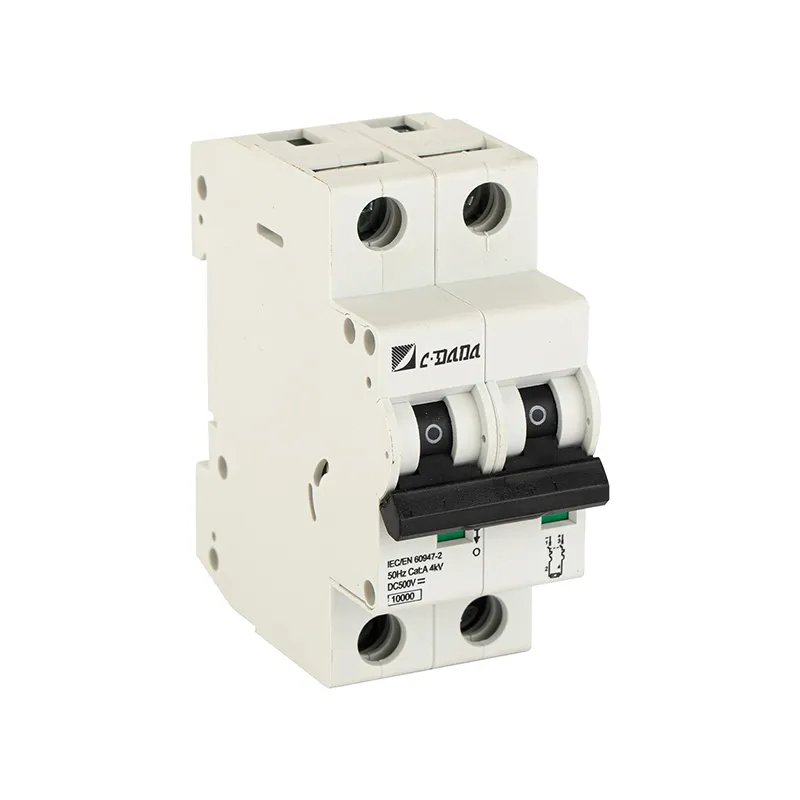

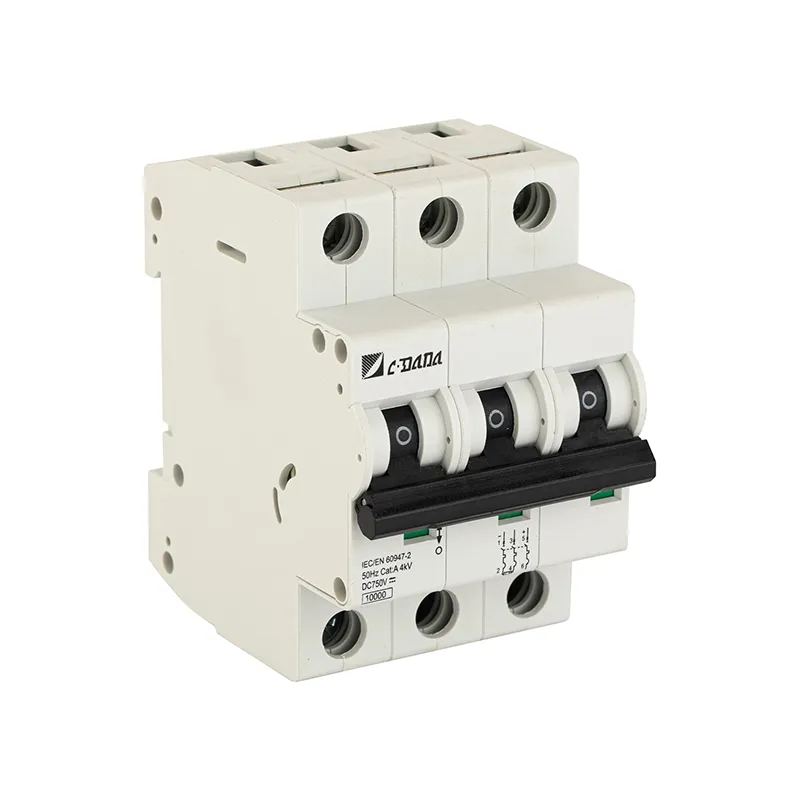

Disponible en 13 classificacions actuals (1A-63A) i configuració 1P per a 250V DC, també s'escala a 2P (500V), 3P (750V) i 4P (1000V) per a matrius fotovoltaiques de voltatge superior. L'interruptor compta amb opcions de cablejat dual (cable o barra colectora), una indicació clara de la posició de contacte i un mecanisme de ruptura ràpida i ràpida per millorar la supressió de l'arc. Totalment compatible amb IEC 60947-2, IEC 60947-8, CCC i UE RoHS, garanteix els estàndards globals de seguretat i medi ambient.

Especificacions clau

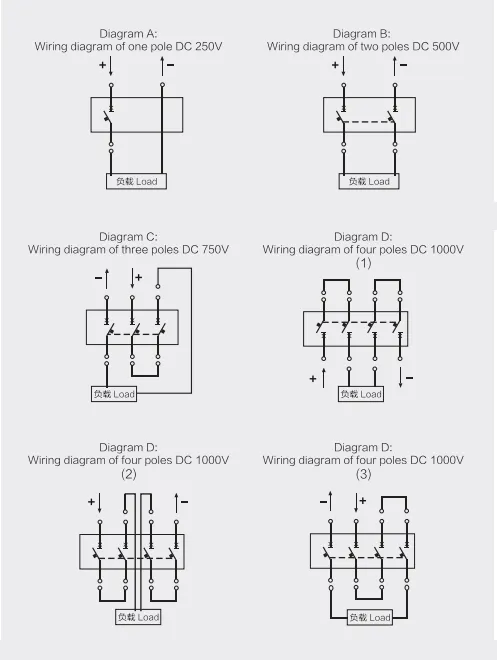

Esquema de cablejat

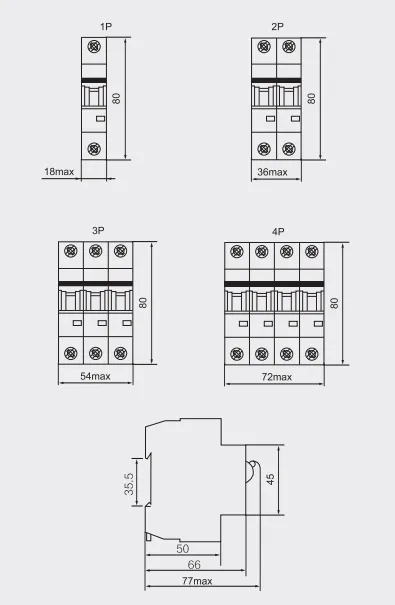

Contorn i dimensions d'instal·lació del disjuntor DC en miniatura

Per què triar CDADA DC MCB 250V?

★ Dissenyat per a sistemes de corrent continu

El disseny optimitzat del canal d'arc garanteix una interrupció segura dels corrents de falla de CC, a diferència dels interruptors de CA reutilitzats.

★ Preparat per a solar fotovoltaic

Crític per protegir els mòduls fotovoltaics del corrent invers i de la retroalimentació de fallades de l'inversor; millora la fiabilitat del sistema.

★ Alta capacitat de trencament

6kA a 250V DC compleix els requisits de la majoria de les instal·lacions solars residencials i comercials petites.

★ Certificacions globals

IEC + CCC + RoHS = rendiment de confiança a Àsia, Europa, Àfrica i Amèrica Llatina.

★ Disseny segur per a l'usuari

La finestra de posició de contacte clara evita el mal funcionament; El cablejat dual simplifica la integració del panell.

★ Ampli rang de funcionament

Funciona de manera fiable des de –35 °C (climes freds) fins a +70 °C (sostres o tancaments calents).

Per què triar CDADA?

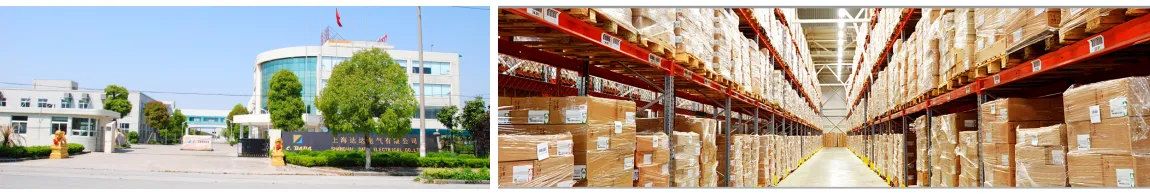

★ Som fabricants des de fa més de 42 anys. La nostra empresa construïda el 1983, es va desenvolupar molt ràpidament durant els últims anys. Amb més de 1.000 articles, hem estat dissenyant i fabricant el nostre propi disjuntor centrat al voltant dels disjuntors i segells OEM disponibles. Creem un nou concepte per fer un interruptor masculí diversificat per donar suport a les necessitats dels clients.

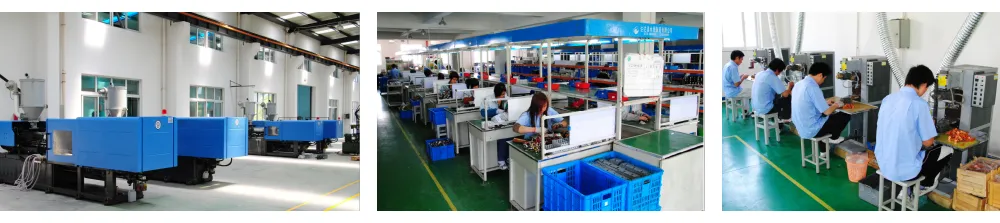

★ Amb més de 42 anys d'experiència, disposem d'equips propis de disseny i producció per a una resposta ràpida i de qualitat.

★ Tenim un equip de comentaris molt ràpid. Les consultes van respondre en 1 dia laborable, 3D va respondre en 1 dia hàbil.

★ Embalatge

La majoria dels nostres clients ens proporcionen especificacions de producte o embalatge directament a les seves impressions de disseny. Estarem encantats de treballar amb vostè per complir els seus requisits.

★ Exposició mundial d'electricitat Power Gen

La nostra exposició cobreix el món, Dubai, Brasil, Rússia, Hannover, Egipte, Àustria, Iran, Mèxic i altres exposicions de poder professional.

Aplicacions típiques

Sistemes Solars Fotovoltaics: Protecció de cordes en caixes combinadores

Emmagatzematge d'energia de la bateria: protecció contra sobreintensitat de corrent continu

Armaris d'alimentació de telecomunicacions: distribució de –48V o +24V DC

Estacions de recàrrega de vehicles elèctrics: circuits de CC auxiliars

Panels de control industrials: PLC, sensor i actuador d'alimentació de corrent continu

PMF

P1: Puc utilitzar un MCB de CA per a circuits de 250 V CC?

R1: No. Els interruptors de CA depenen de l'encreuament per zero per extingir els arcs; la CC no té pas per zero, de manera que els arcs persisteixen, provocant la fusió, l'incendi o la fallada de disparar. Utilitzeu sempre un MCB de CC com CDADA DAB7-63.

P2: És important la polaritat?

A2: Sí! El disjuntor en miniatura DAB7-63 250 V DC té terminals d'entrada (potència +/–) i sortida (L+/L–) definits. La inversió de la polaritat redueix l'eficiència de l'extinció de l'arc i pot anul·lar la certificació de seguretat.

P3: Quina diferència hi ha entre els MCB DC 1P, 2P i 4P?

A3:

● 1P: protegeix un conductor a 250 V CC (p. ex., línia positiva en un sistema fotovoltaic posat a terra)

● 2P: trenca tant + com – a 500 V CC (sistemes flotants)

● 4P: per a cadenes de 1000 V CC (grans plantes fotovoltaiques comercials)

→ Combineu sempre el recompte de pols amb la tensió del vostre sistema i l'esquema de connexió a terra.

P4: Es pot utilitzar per a canvis freqüents?

A4: No, està dissenyat per a operacions manuals poc freqüents (p. ex., manteniment). Per a la commutació diària, utilitzeu un contactor de CC o un interruptor de càrrega.

P5: Per què triar CDADA sobre altres marques DC MCB?

A5: CDADA ofereix:

● Disseny d'interrupció d'arc de CC veritable (no adaptat a CA)

● Certificació IEC + CCC completa

● Indicador visual d'estat clar

● Ampli rang de corrent (1A–63A) per a un dimensionament precís

● Preus competitius amb documentació tècnica en anglès
