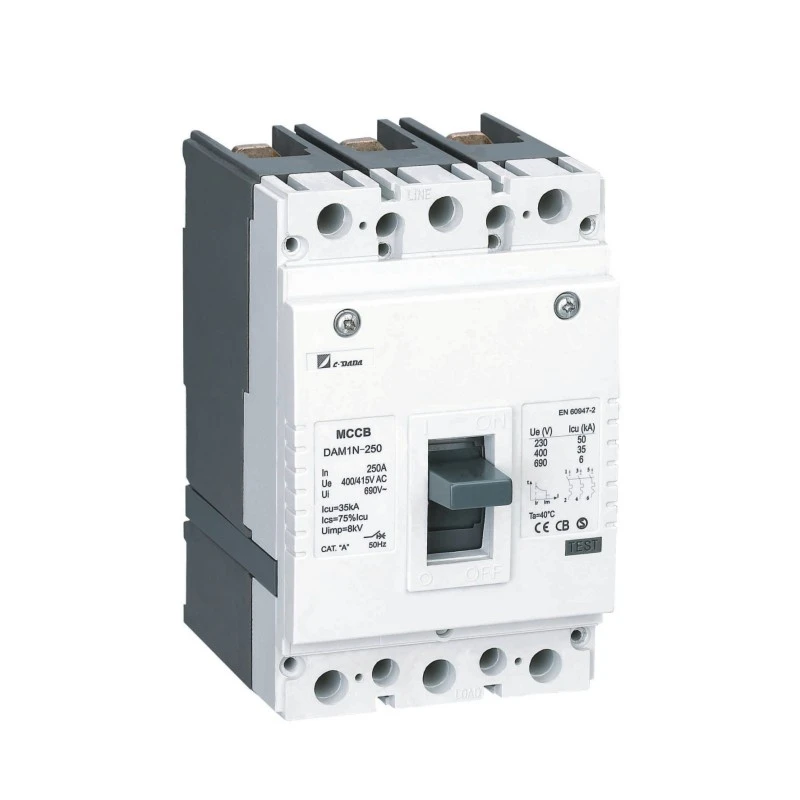

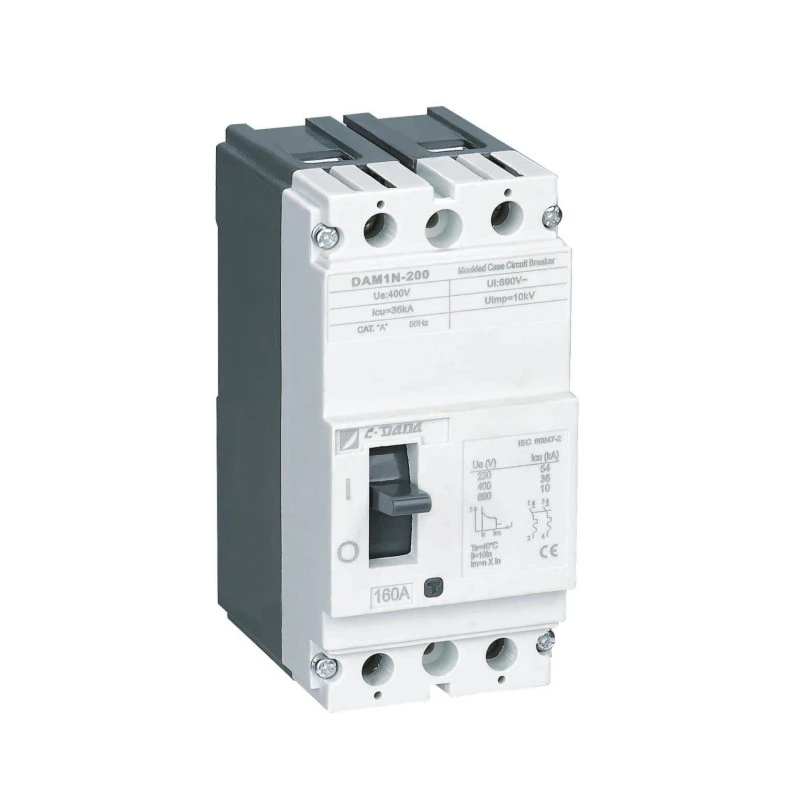

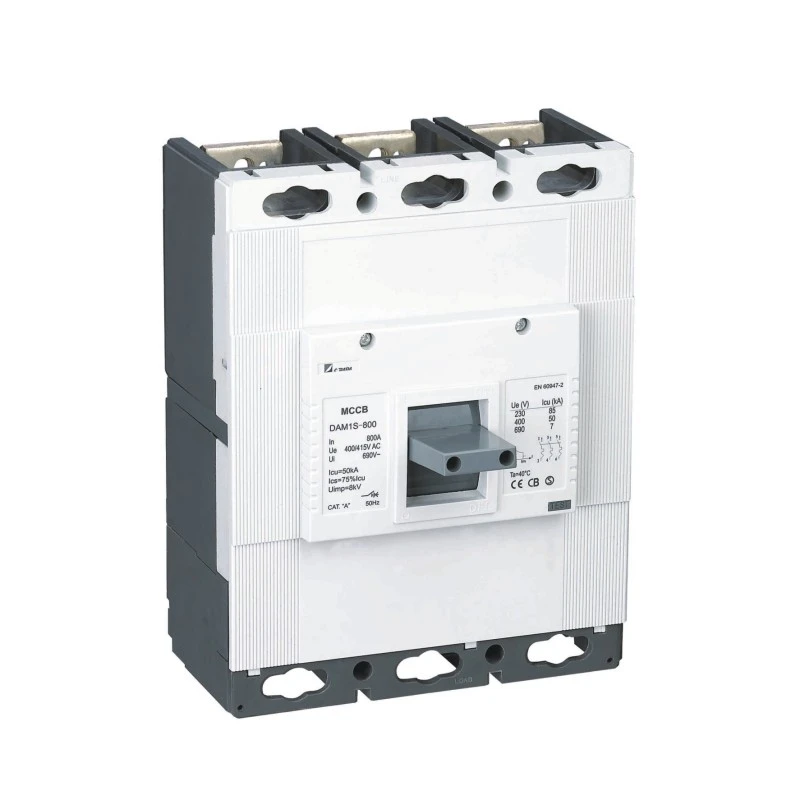

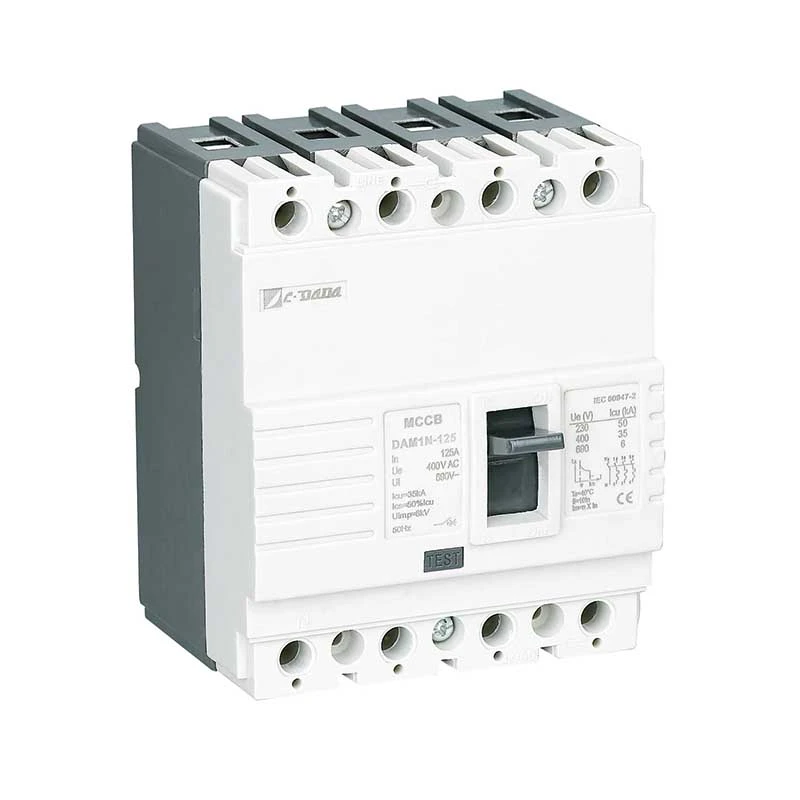

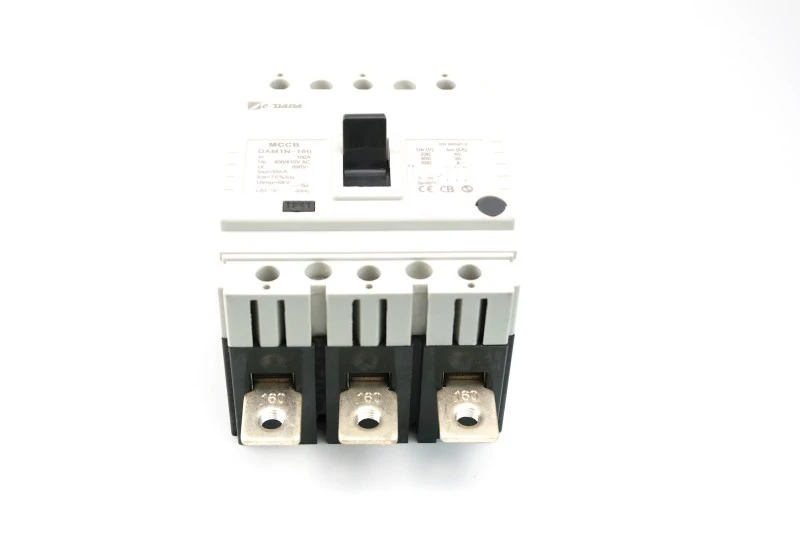

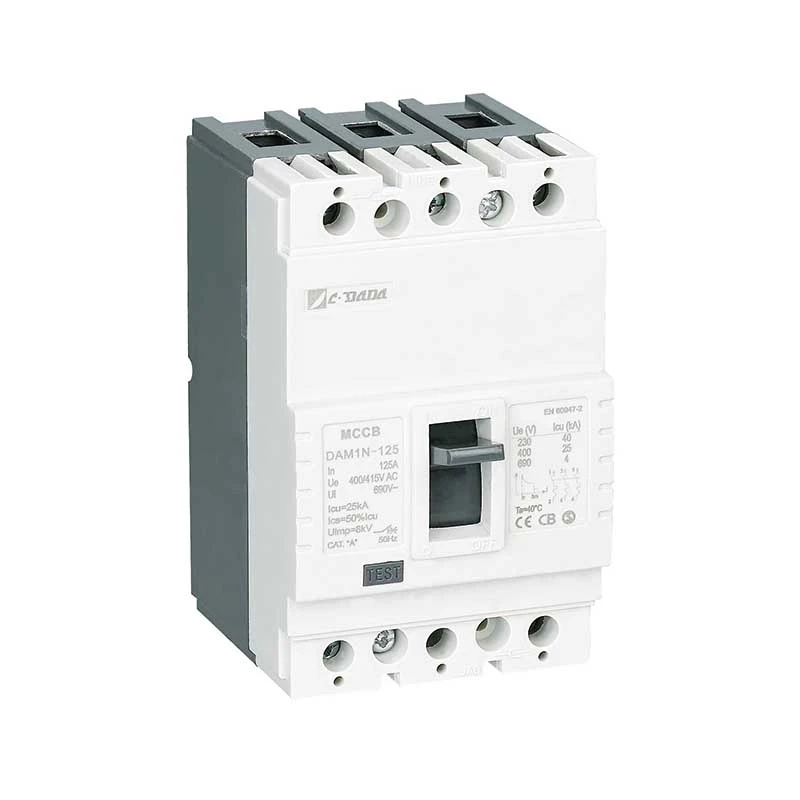

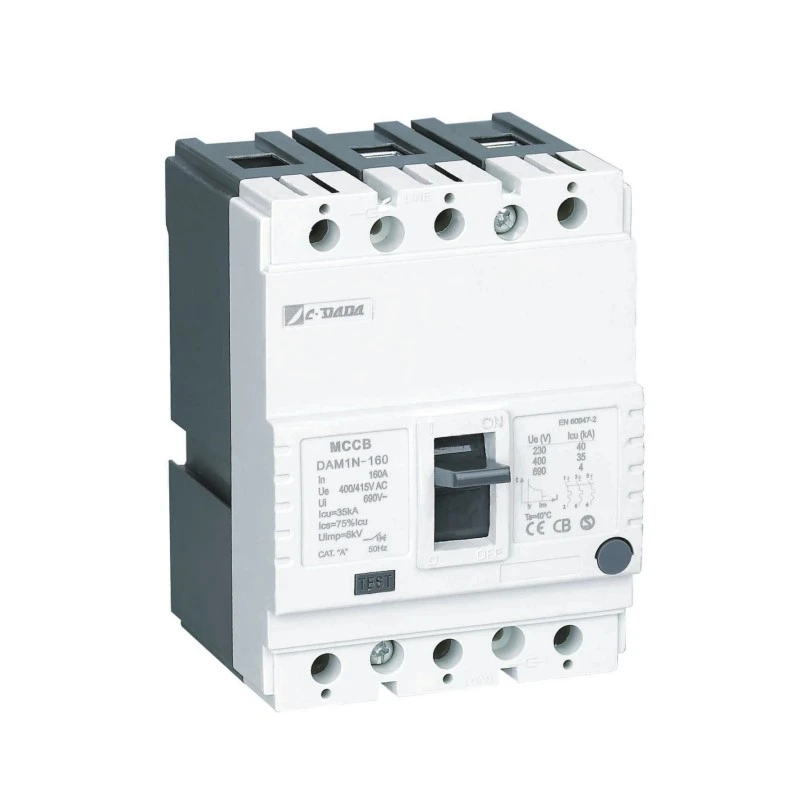

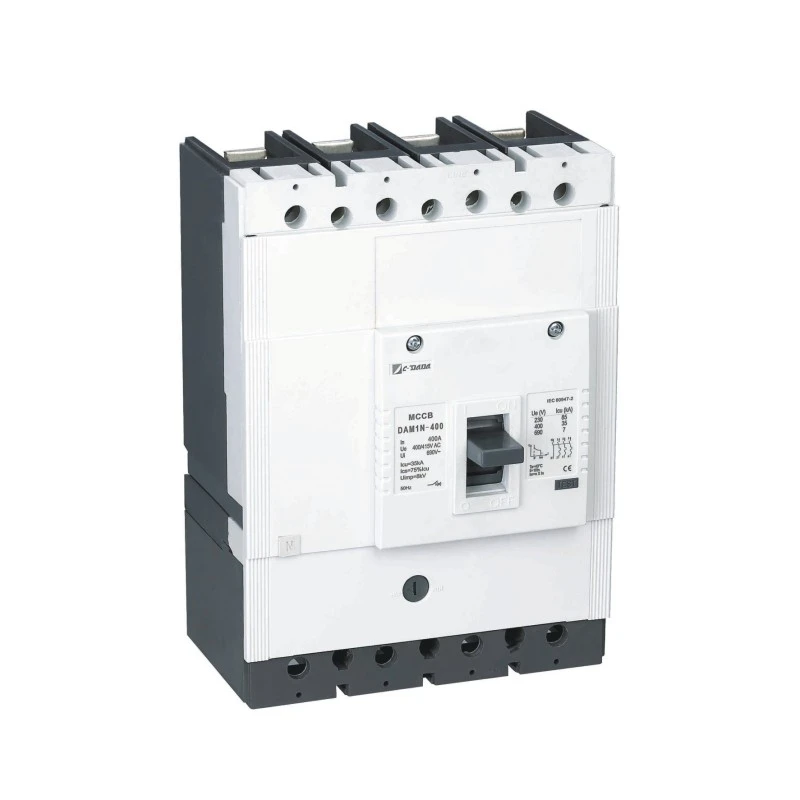

Interruptor de caixa modelat de tipus fix

La sèrie DAM1 d'interruptors de caixa modelada de tipus fix CDADA (MCCB) satisfà les necessitats de qualsevol aplicació, des d'usuaris petits fins a transformadors industrials i instal·lacions de distribució.

La sèrie DAM1 té set mides de bastidor, fins a 1600 A, capacitat de ruptura de fins a 100 kA, tensió de funcionament de fins a 1000 volts, satisfà fàcilment una varietat de necessitats integrals d'accessoris elèctrics i mecànics, ofereix una varietat de solucions d'instal·lació per maximitzar les necessitats de qualsevol sistema d'alimentació.

Amb certificació global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 és la millor opció per a plantes d'electrodomèstics i OEM a tot el món.

Especificacions clau

Paràmetres elèctrics de l'interruptor de caixa modelada DAM1 MCCB

● Icu: prova O-t-CO (O: maniobra oberta, CO: maniobra de tancament-obertura, t: durada d'espera)

● Ics: prova O-t-CO-t-CO (O: maniobra oberta, CO: maniobra de tancament-obertura, t: durada d'espera)

★ Posició ON/I: indica que els contactes de l'interruptor estan tancats. En aquesta posició, la palanca de trencament es troba a la posició superior

★ Posició TRIP: Indica que l'interruptor està obert per qualsevol avaria (sobrecàrrega o curtcircuit). En aquest cas, la palanca del interruptor es troba a la posició mitjana entre les posicions ON i OFF. Per portar l'interruptor, que està en posició d'encesa, a la posició ON; premeu la palanca de l'interruptor cap avall, tal com indica el signe OFF

L'interruptor s'ha d'establir amb un so de "clic". Després d'això, estireu la palanca tal com mostra el senyal ON per tancar l'interruptor.

★ Posició OFF/0: Indica que els contactes de l'interruptor estan oberts. D'aquesta manera, la palanca de trencament es troba a la posició inferior.

Paràmetres físics de l'interruptor de caixa modelada DAM1-125 MCCB

Principi de funcionament i mecanisme de protecció

★ Protecció tèrmica (sobrecàrrega)

La cinta bimetàl·lica es doblega quan s'escalfa per sobreintensitat sostinguda (> corrent nominal). La velocitat de flexió és proporcional a la magnitud del corrent, assegurant un dispar en temps invers que imita el comportament tèrmic del cable, evitant desplaçaments molests mentre es protegeix l'equip.

★ Protecció magnètica (curtcircuit)

Durant un curtcircuit (per exemple, fase a fase o fase a terra), un camp magnètic d'alta corrent estira instantàniament l'èmbol del solenoide, alliberant el mecanisme de tancament en mil·lisegons, tallant el corrent de falla abans que es produeixi un dany tèrmic.

Avantatges del producte

★ Cos i coberta:

La resina de polièster de fibra de vidre s'ha utilitzat com a material de cos i coberta d'acord amb la norma EN 60512-20-2. Aquest material, que s'anomena BMC (Bulk Molding Compound) a la literatura, és preferit a causa dels alts valors elèctrics i mecànics i pot resistir una temperatura de 160 ℃ contínuament. El material BMC no es crema en contacte amb el cable a una temperatura de 960 ℃ d'acord amb IEC 695-2-1

Bimetal: El bimetal és un material que consisteix en la combinació de dues plaques metàl·liques amb diferents coeficients d'extensió contra la calor. El corrent que passa per l'interruptor escalfa el bimetal. A causa de l'efecte d'aquesta calor. bimetàl·lic es doblega cap a la placa de menys extensió. Com que la calor augmenta a mesura que augmenta el corrent que passa per l'interruptor, el bimetal s'escalfa més i es doblega més. D'aquesta manera, controla el mecanisme d'obertura per obrir l'interruptor.

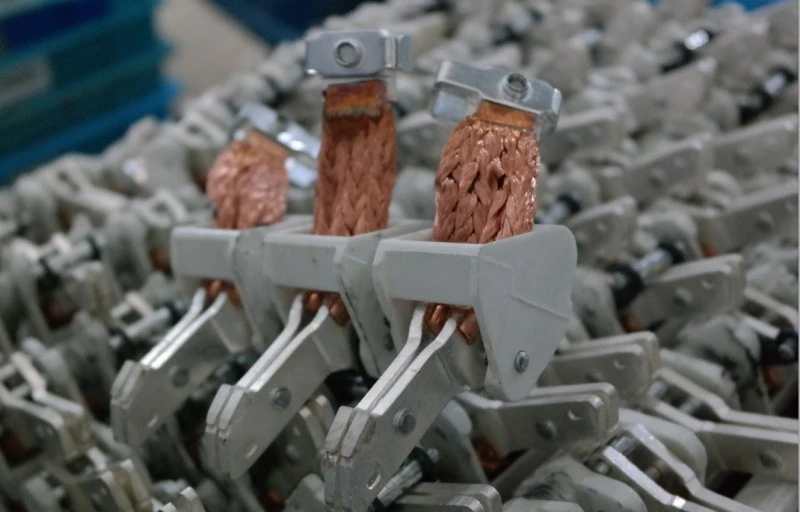

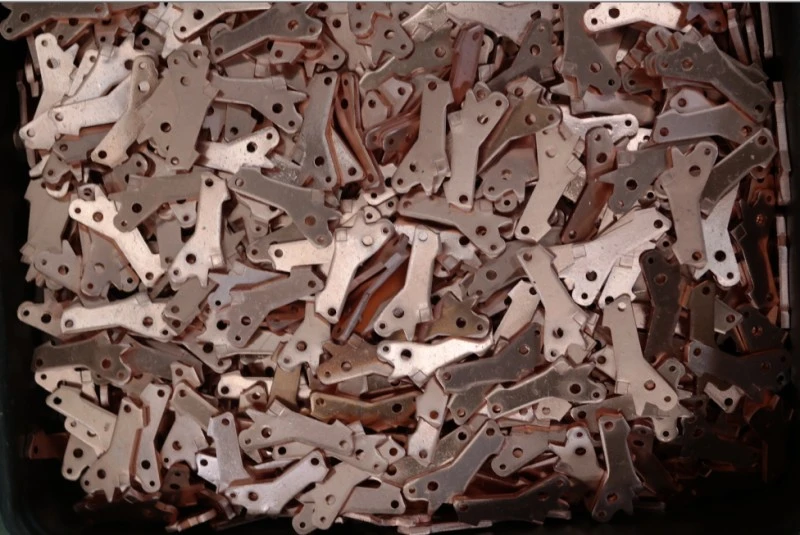

★ Contactes:

L'aliatge de contacte es determina per als trencadors tenint en compte els valors i la construcció actuals trencats i transportats. Normalment, els contactes d'aliatge de plata, grafit, níquel i wolfram s'utilitzen en els trencadors. Els contactes, que estan fets d'aliatges de plata i grafit amb una estructura suau, s'utilitzen en contactes fixos (inferior), els contactes de wolfram de plata, que són més durs, s'utilitzen en contactes mòbils (superior). S'ha assegurat una estructura estampada en els contactes mòbils. D'aquesta manera, els contactes d'aliatge estampat i dur tenen un lloc en els contactes fixos suaus a cada obertura-tancament.

D'aquesta manera, s'assegura la menor resistència. El contacte mòbil ha de tocar molt bé el contacte fix per tal de tenir una resistència de contacte baixa. Tanmateix, una força de pressió de contacte excessiva provoca danys als contactes en un període més curt del normal. Els aliatges de contacte són molt importants per a una obertura-tancament saludable.

★ Cèl·lula d'extinció d'arc (separador):

Els separadors s'utilitzen per extingir l'arc que es forma durant el funcionament del trencador que funciona sota energia. Mentre el contacte mòbil està separat del contacte fix, el corrent continua fluint entre els contactes durant un temps i això s'anomena arc. Aquest arc s'hauria d'extingir en molt poc temps.

★ Extinció de l'arc:

L'arc és empès cap als separadors a causa del camp magnètic format al voltant de l'arc. D'aquesta manera, l'arc s'allarga i s'aprima i es trenca entre les plaques separadores (Figura-5). A causa de les característiques del material utilitzat a les parets laterals dels separadors, surt un gas a causa de l'alta temperatura provocada per l'arc. Aquest gas té un efecte important en l'extinció de l'arc.

Aplicació

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) és de confiança a tota la infraestructura crítica:

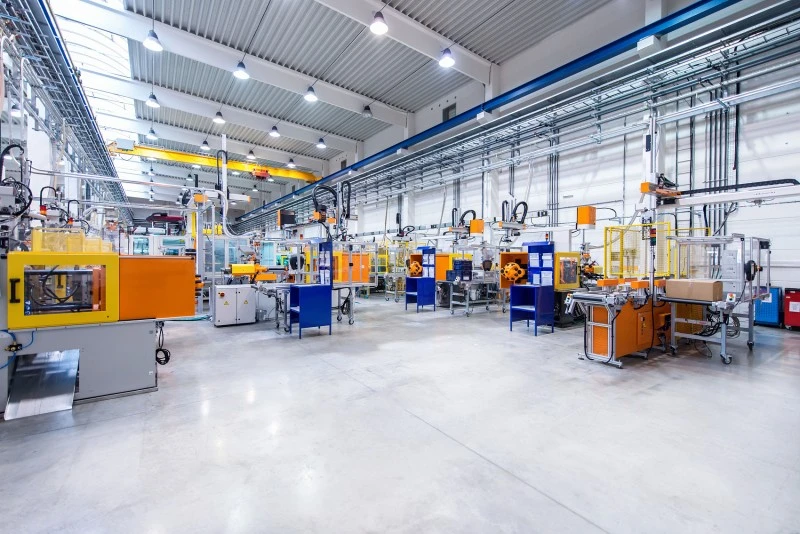

★ Industrial: fàbriques d'acer, plataformes de petroli i gas, plantes químiques

★ Sanitat: taulers principals i subdistribució de l'hospital

★ Transport: senyalització ferroviària, sistemes d'equipatge de l'aeroport

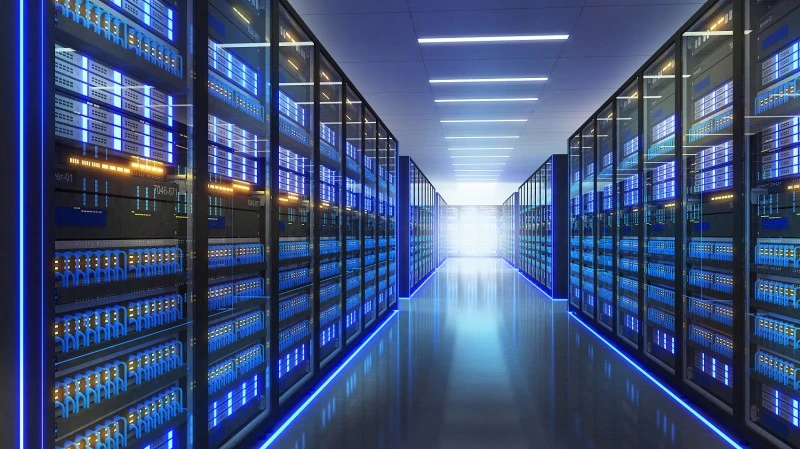

★ Comercial: gratacels, centres de dades, centres comercials, centres de convencions

★ Llocs públics: teatres, estadis, edificis governamentals

Avantatges d'instal·lació i manteniment

★ Fàcil integració:

El kit estàndard inclou barres colectores, barreres de fase i maquinari

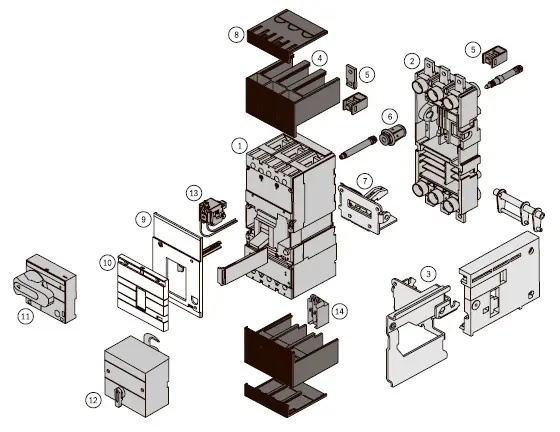

Accessoris opcionals: contactes d'alarma, disparadors de derivació/subtensió, mecanismes d'accionament elèctric

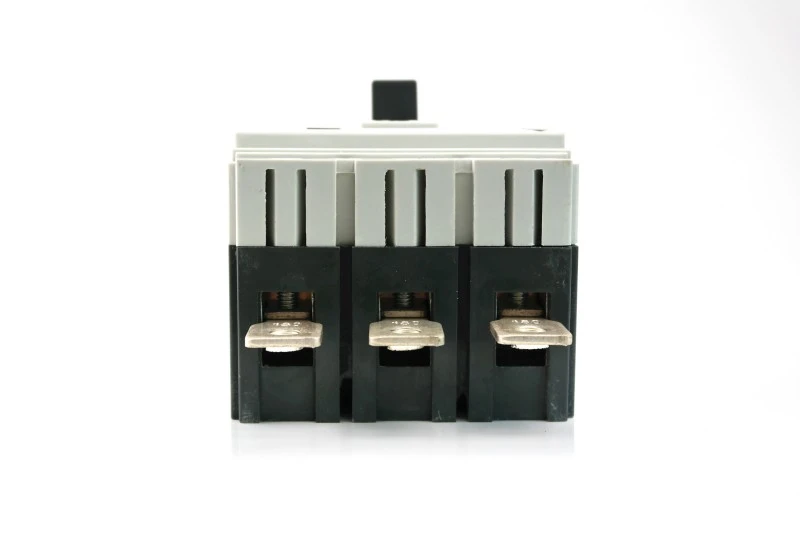

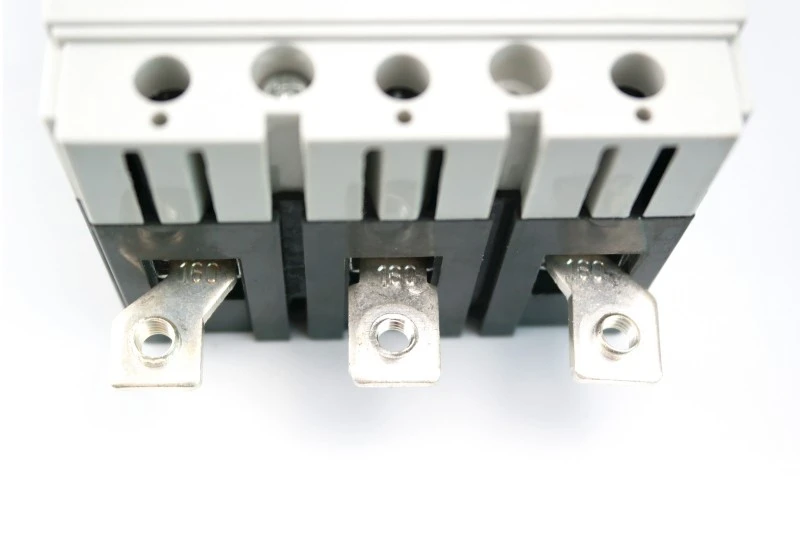

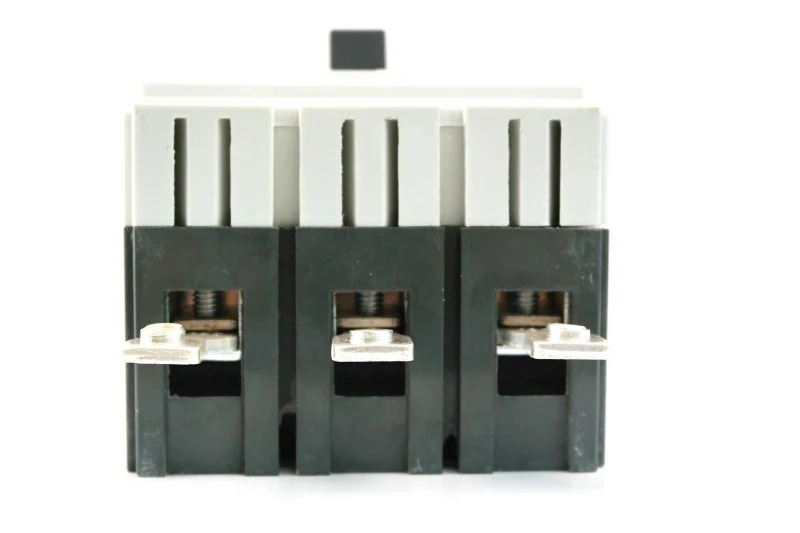

1) Connecteu-vos mitjançant una barra colectora ampliada (foto 1)

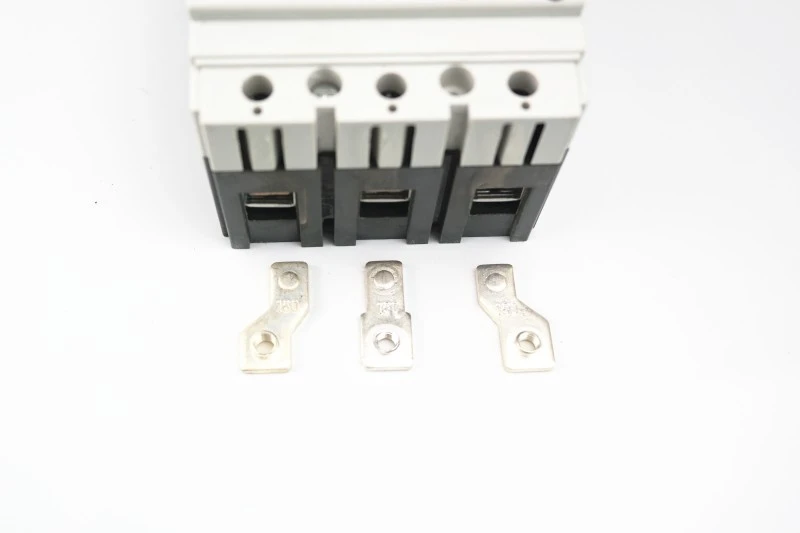

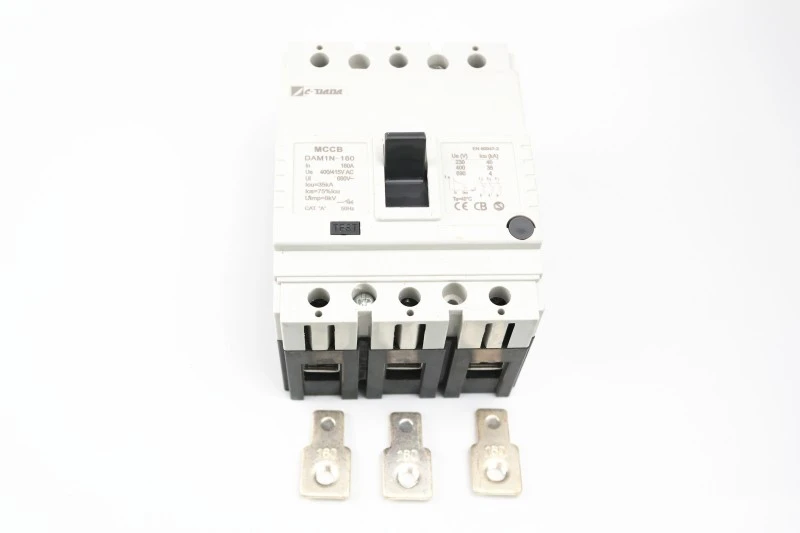

2) Connecteu-vos mitjançant un terminal de propagació (foto 2)

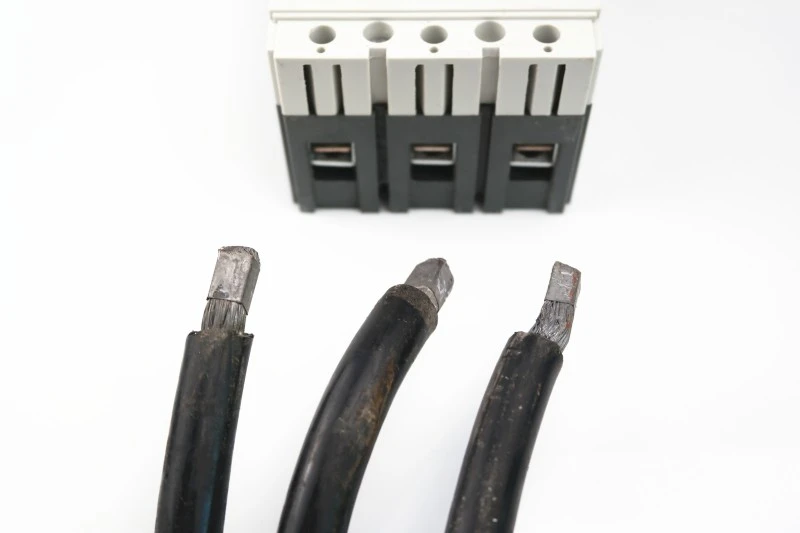

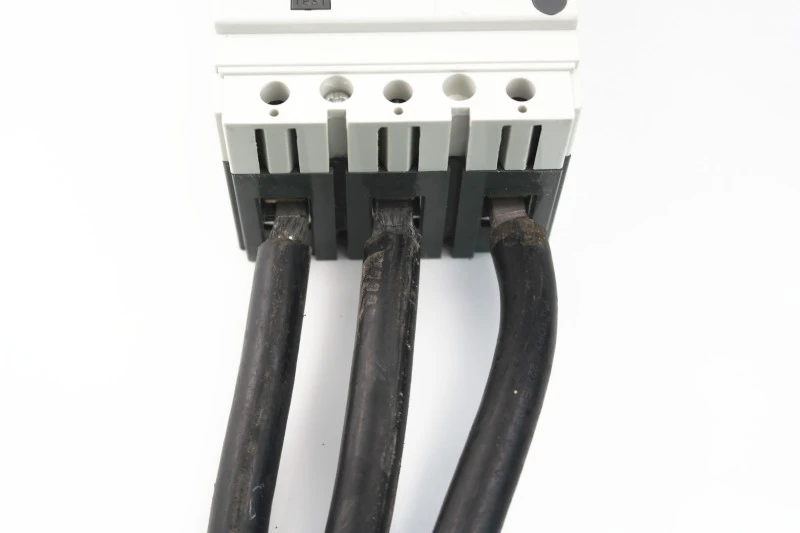

3) Connecteu directament el cable (foto 3) sense fer servir terminals de cable.

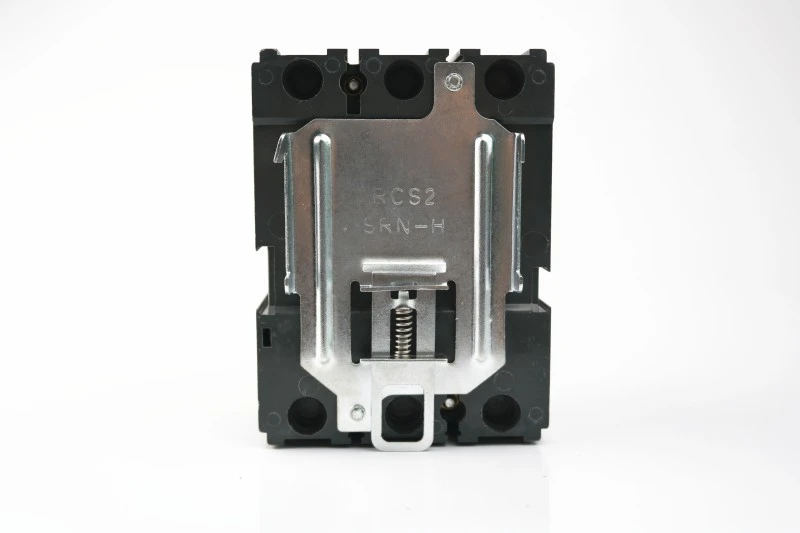

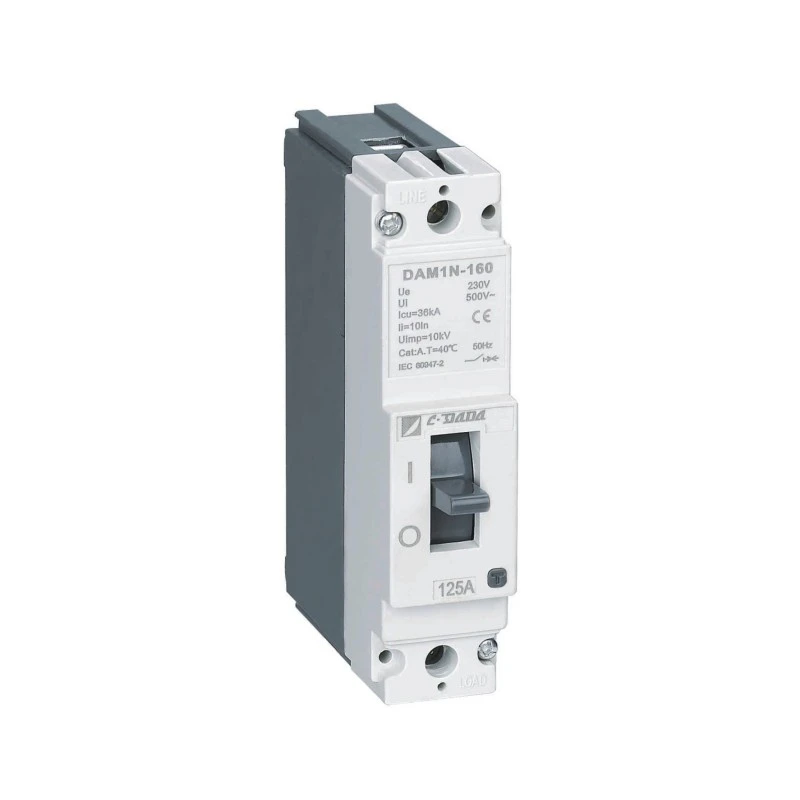

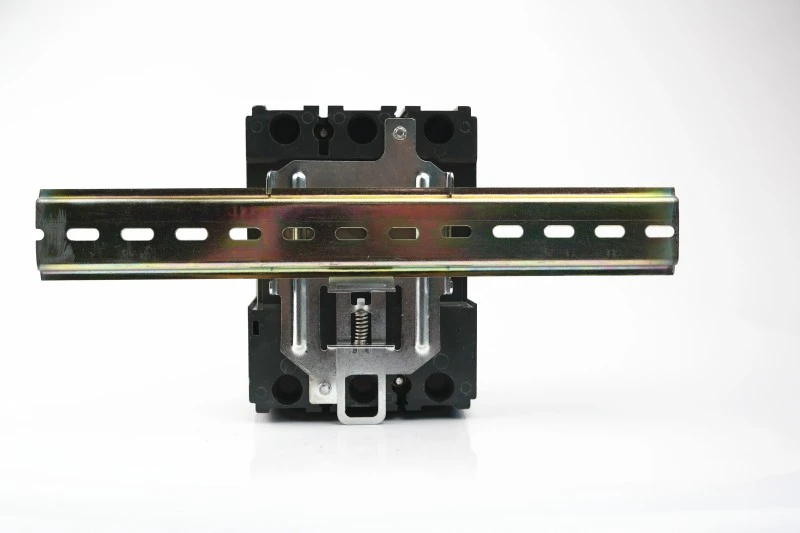

Amb l'ajuda de la pinça especial, les unitats 125 i 160 es poden instal·lar en un carril DIN.

Rompedor amb pinça

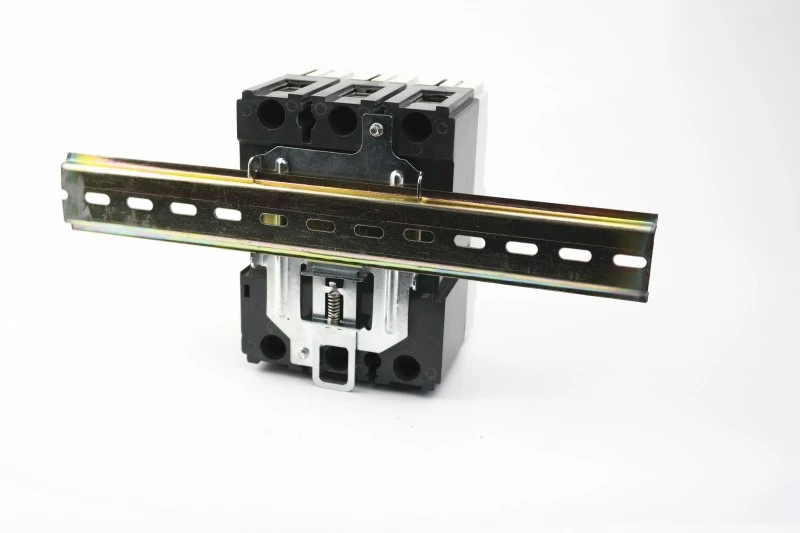

pinça amb carril DIN

pinça amb carril DIN

★ Disseny per estalviar espai:

10-20% més lleuger i compacte que les alternatives domèstiques

Permet mides de tancament més petites → menors costos de material i enviament

★ Restabliment fàcil d'utilitzar:

La indicació clara de TRIP evita el tancament de la persiana

El "clic" audible confirma l'acoblament mecànic adequat

★ Preparat per al futur:

Admet kits endollables i extrets (per a models seleccionats)

Compatible amb complements de monitorització intel·ligent

Per què triar CDADA?

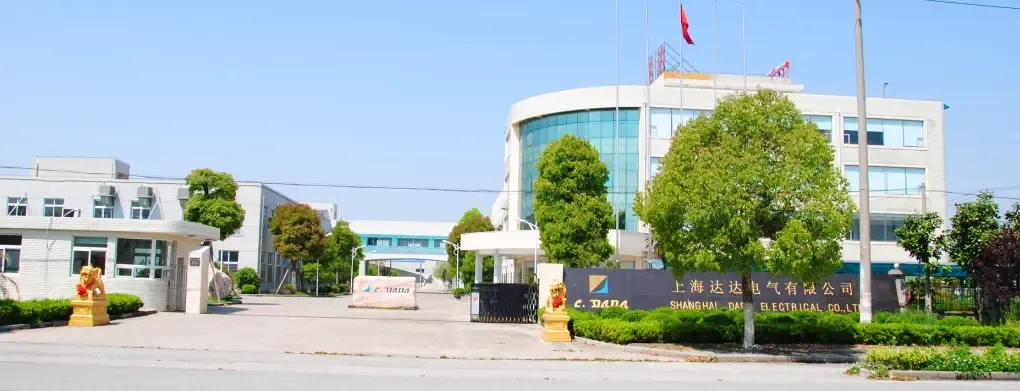

1. Som el fabricant líder durant més de 42 anys. La nostra empresa fundada l'any 1983, es desenvolupa molt ràpidament durant 40 anys.

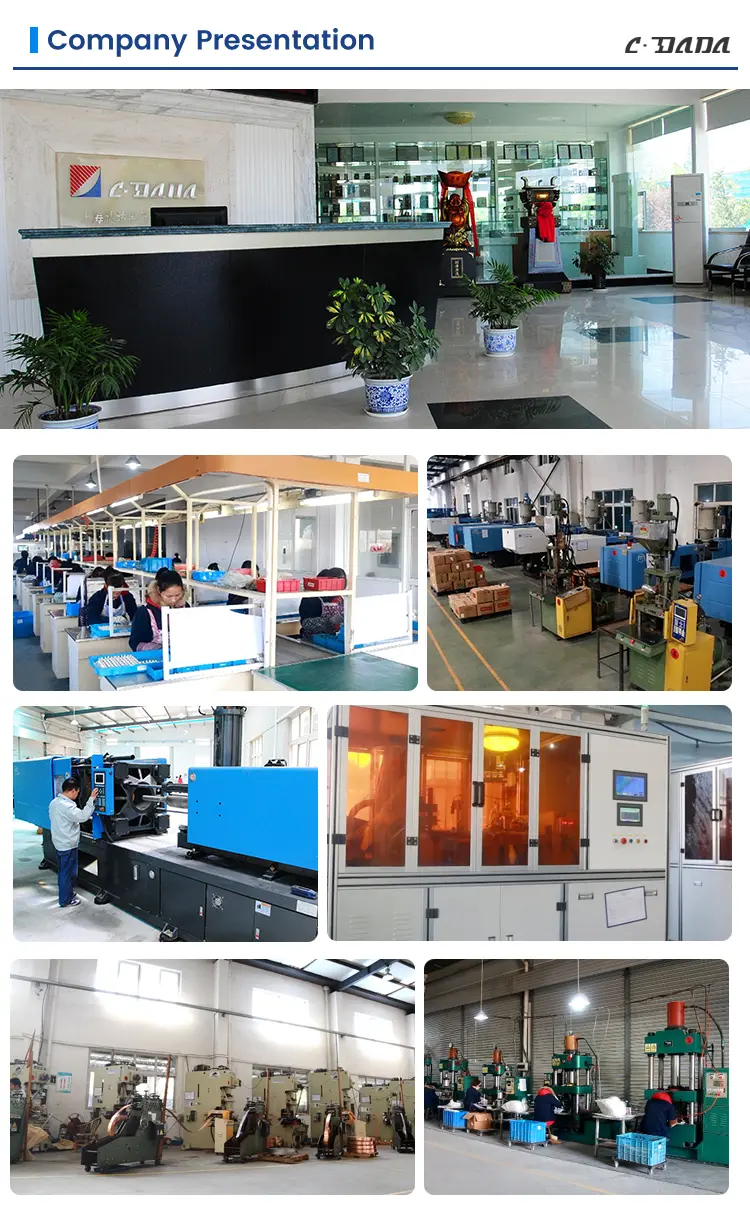

2. El Grup, format per 3 fàbriques, té una superfície de producció de 52.400 m² i té més de 500 treballadors. Hem invertit prop de deu milions de iuans per tal d'ampliar les nostres operacions i millorar els nostres tallers.

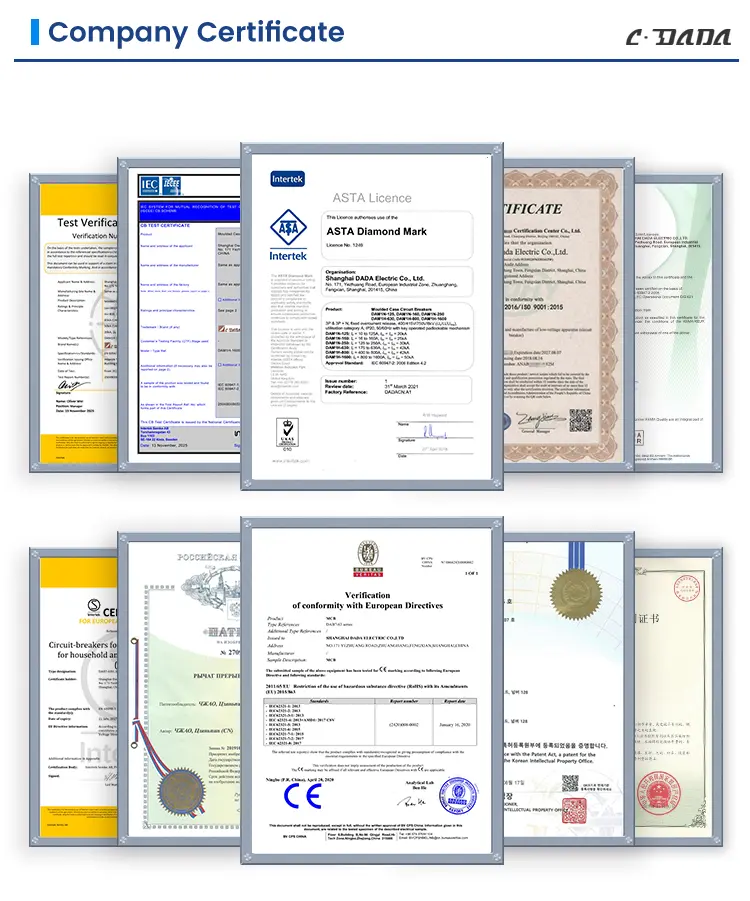

3. Fàbrica auditada per INTERTEK, DEKRA i GMC

4. Cartró d'alta resistència, protecció de palets, bo per al transport d'exportació de llarga distància

Preguntes freqüents (FAQ)

P1: Es pot muntar l'interruptor de caixa modelat de tipus fix DAM1 en un carril DIN?

A1: Sí: els models 125A i 160A es poden instal·lar en carrils DIN mitjançant la pinça especial opcional. Les classificacions més altes només estan muntades en panell.

P2: Quines certificacions té la sèrie DAM1?

A2: Està certificat amb CE, CB, ASTA, KEMA, SEMKO i RoHS, garantint el compliment a la UE, Orient Mitjà, Sud-est asiàtic i més enllà.

P3: Com puc restablir l'interruptor després d'un viatge?

A3: primer, moveu la palanca completament cap avall a OFF (escoltareu un clic) i, a continuació, tireu-la cap amunt fins a ON. No ho forceu mai directament de TRIP a ON.

P4: Són compatibles els dispositius auxiliars?

A4: Sí: es poden afegir contactes d'alarma, contactes auxiliars, disparadors de derivació/subtensió i operadors elèctrics sense desmuntar.

P5: El DAM1 és adequat per substituir interruptors més antics?

A5: Absolutament. La seva empremta compacta permet la substitució directa dels MCCB heretats a la majoria de panells, estalviant temps i costos d'actualització.
