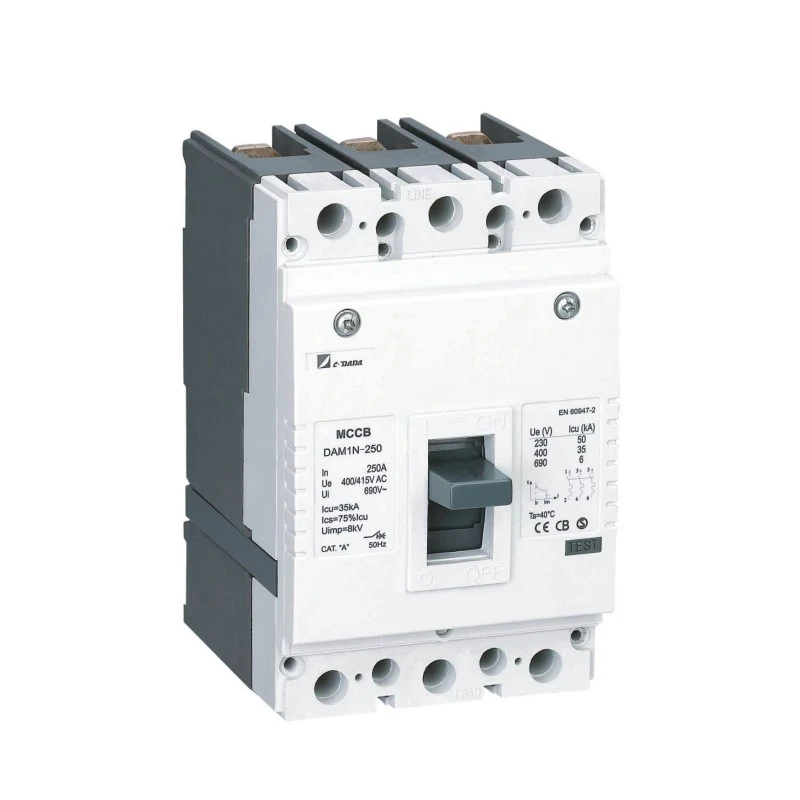

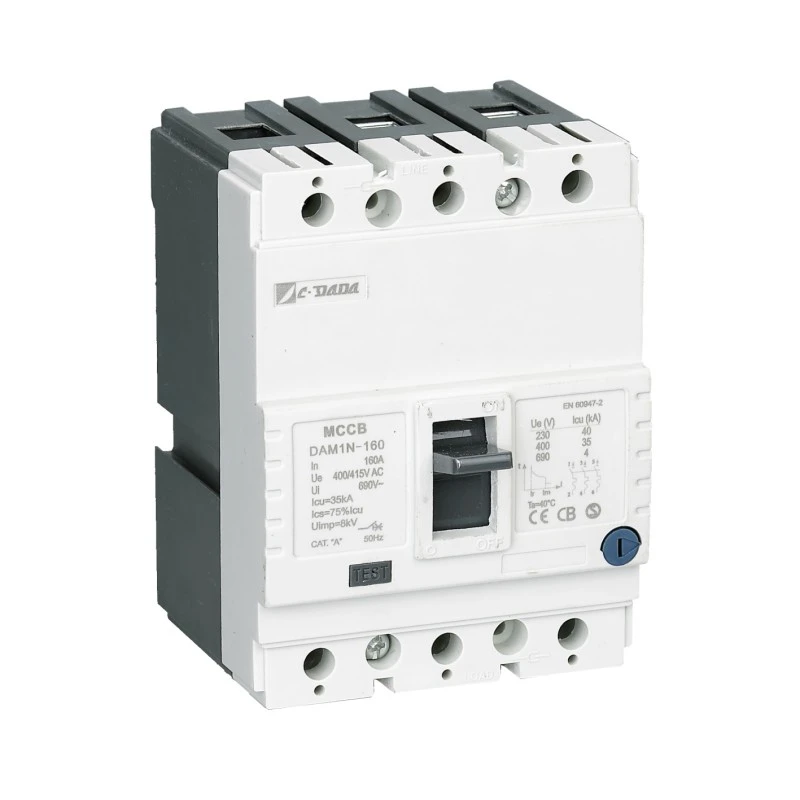

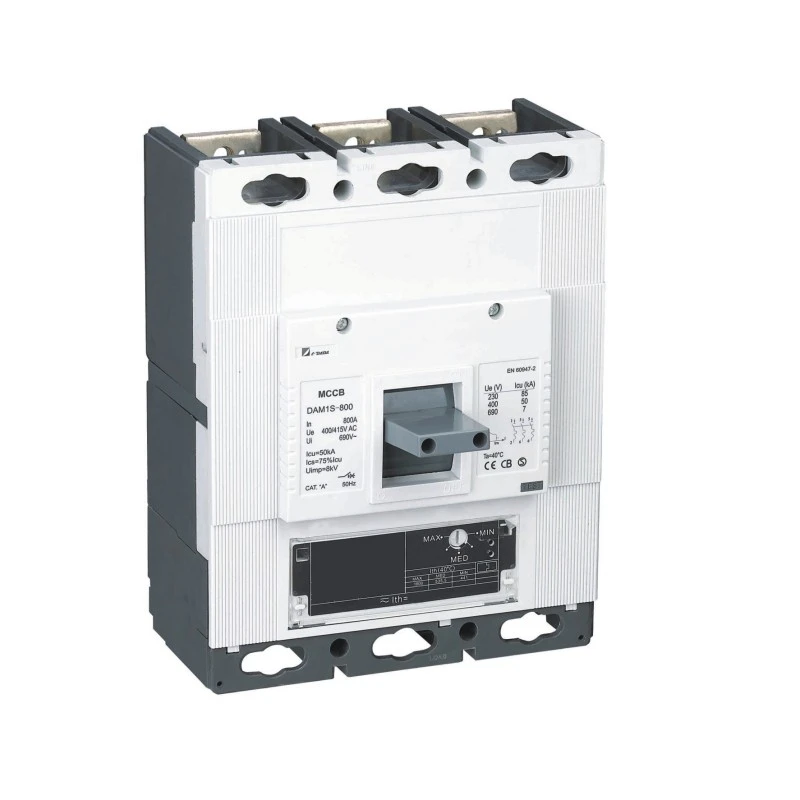

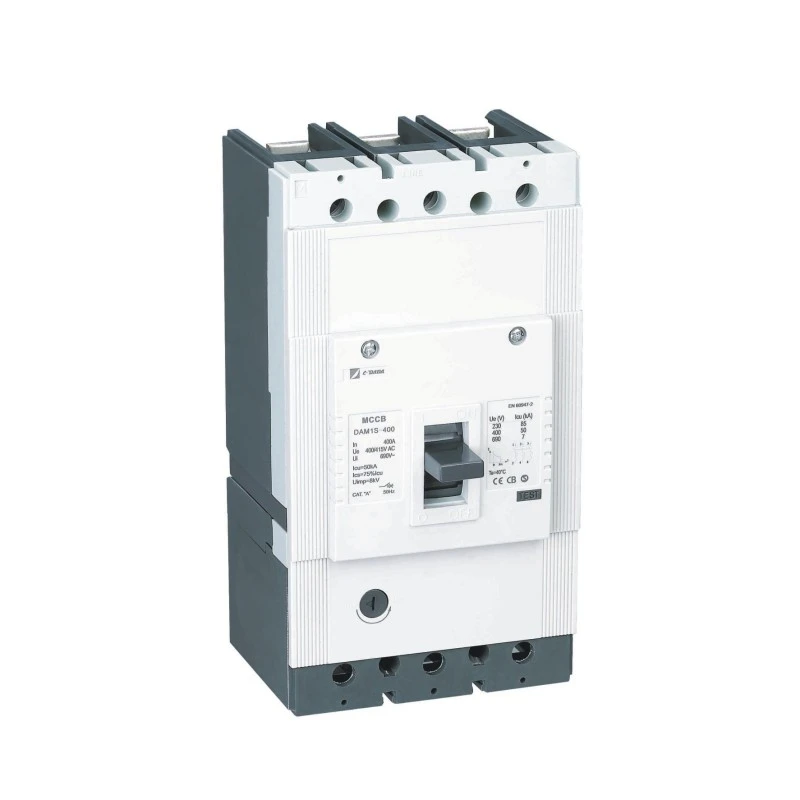

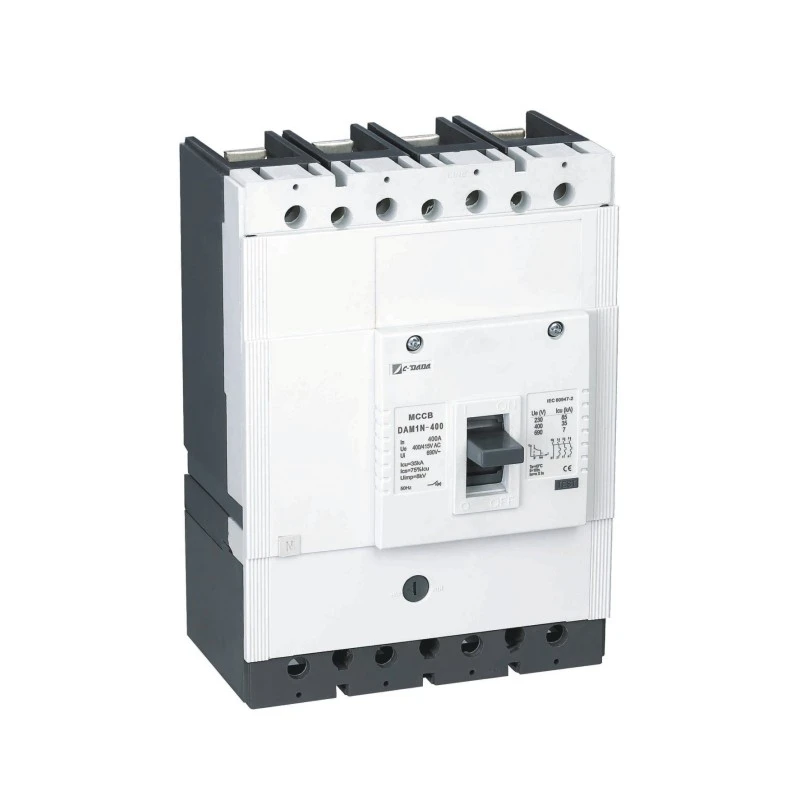

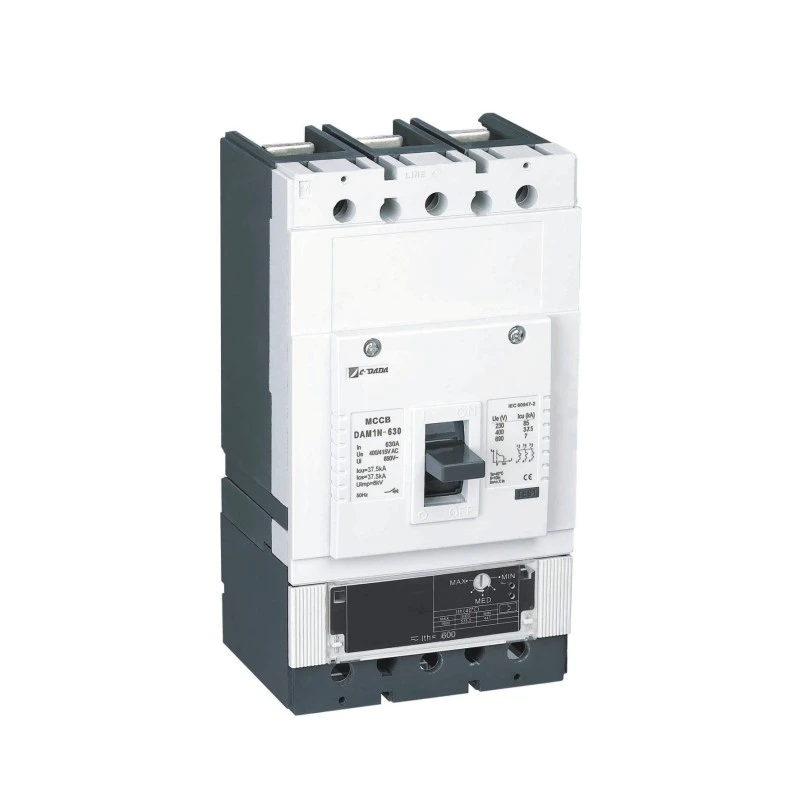

Interruptor tèrmic de caixa modelada ajustable

L'interruptor tèrmic de caixa modelada ajustable de la sèrie DAM1 de Shanghai DADA Electric CO., LTD. està dissenyat per complir amb els estàndards de classe mundial, proporcionant una protecció robusta contra les condicions de sobrecàrrega i curtcircuits. Amb un rang de configuració tèrmica ajustable del 70% al 100% d'In, aquest interruptor es pot ajustar per adaptar-se a les vostres necessitats específiques d'aplicació.

Disponible en configuracions 3P i 4P, amb una classificació de fins a 1600A a 400V/415V, inclou certificacions globals com ASTA, KEMA, CE, CB, SEMKO i RoHS, que garanteixen el compliment a diverses regions.

Paràmetres elèctrics del disjuntor tèrmic de caixa modelada ajustable DAM1

Especificacions clau

Model: MCCB tèrmic ajustable Sèrie DAM1

Tipus: disjuntor de caixa modelada (MCCB)

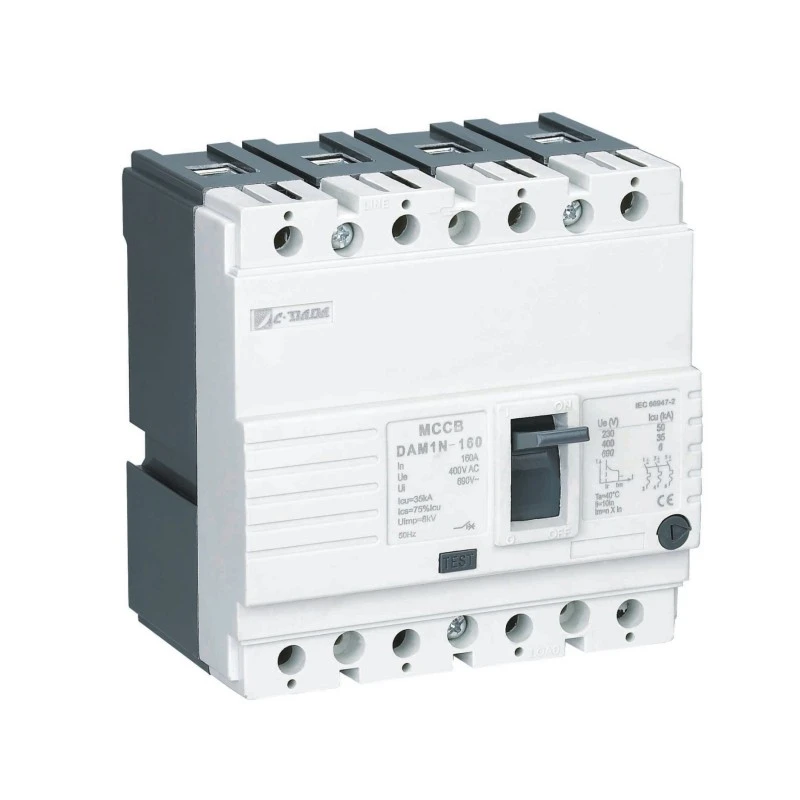

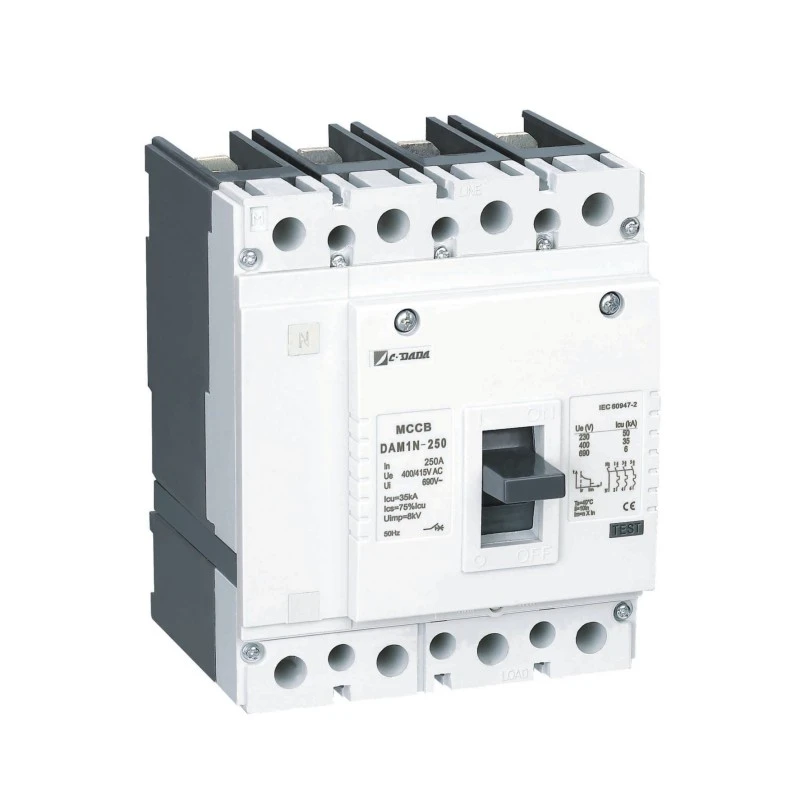

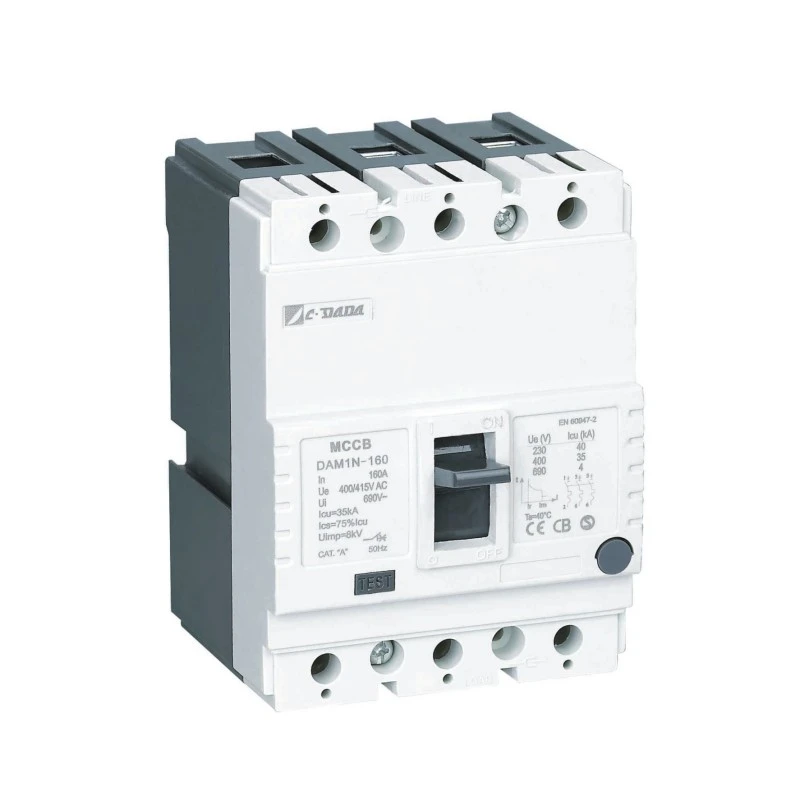

Pols: 3P / 4P

Tensió nominal (Ue): 400V / 415V AC

Corrent nominal (in): 16A - 1600A

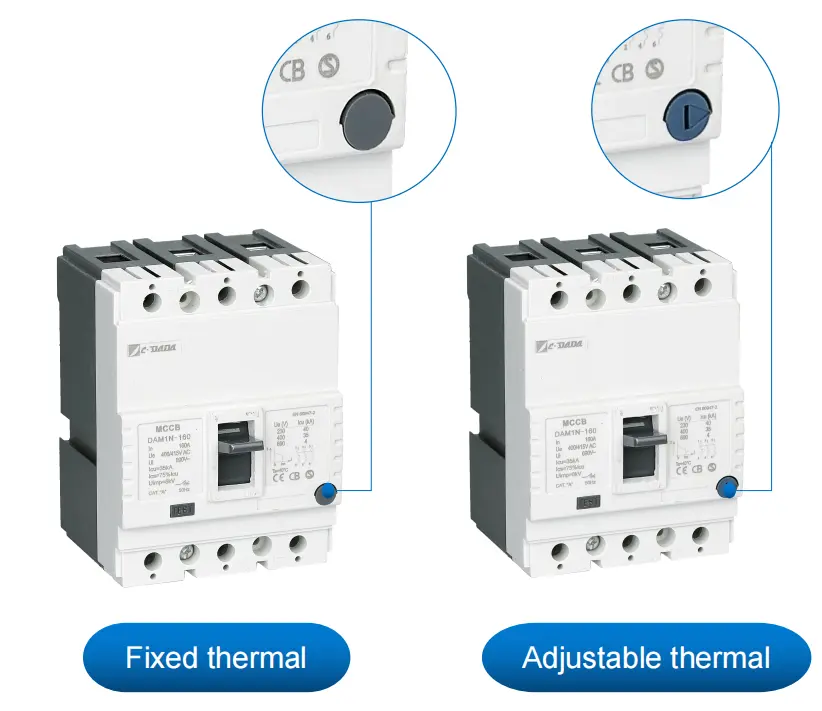

Configuració tèrmica ajustable: 70% - 100% in

Certificacions: ASTA, KEMA, CE, CB, SEMKO, RoHS

Mides de marc: 6 mides de marc

Característiques addicionals: botó de premer per disparar, contactes principals i d'arc separats

Principi de funcionament i mecanisme de protecció

★ Protecció tèrmica (sobrecàrrega)

L'element tèrmic de la sèrie DAM1 utilitza una banda bimetàl·lica que es doblega quan s'escalfa per sobreintensitat sostinguda (> corrent nominal). Mitjançant l'ajust de la configuració tèrmica entre el 70% i el 100% d'In, els usuaris poden adaptar el temps de resposta de l'interruptor per evitar desplaçaments molests alhora que garanteixen una protecció eficaç.

★ Botó de desplaçament

Amb finalitats de prova, el botó d'encesa per disparar permet l'activació manual de l'interruptor, verificant la seva integritat operativa sense necessitat d'induir una condició de falla real.

★ Contactes principals i d'arc separats

Per millorar la durabilitat i el rendiment, la sèrie DAM1 inclou contactes principals i d'arc separats. Aquest disseny garanteix que els contactes principals estiguin protegits durant esdeveniments de gran intensitat, allargant la vida útil del interruptor.

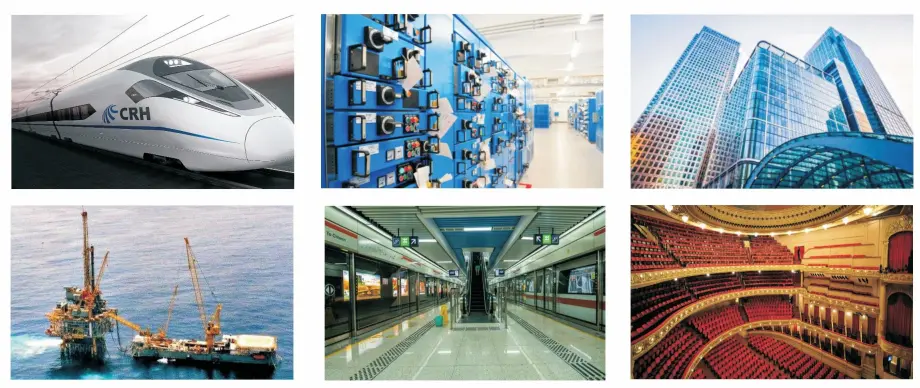

Escenaris d'aplicació

El disjuntor de caixa modelat ajustable tèrmica DAM1 (MCCB) és ideal per a una àmplia gamma d'aplicacions on és essencial un control precís de la protecció contra sobrecàrregues. Aquests inclouen:

★ Plantes industrials: Garantir un funcionament estable en fàbriques siderúrgiques, plantes químiques i plataformes petrolieres.

★ Edificis comercials: protecció dels sistemes elèctrics en centres comercials, edificis d'oficines i hotels.

★ Utilitats: Distribució fiable en subestacions i xarxes elèctriques.

★ Centres de dades: Manteniment del temps d'activitat a la infraestructura informàtica crítica.

Per què triar CDADA?

1. Tenim un equip professional d'R + D, tenim un procés de desenvolupament estàndard. Pot oferir un excel·lent servei personalitzat.

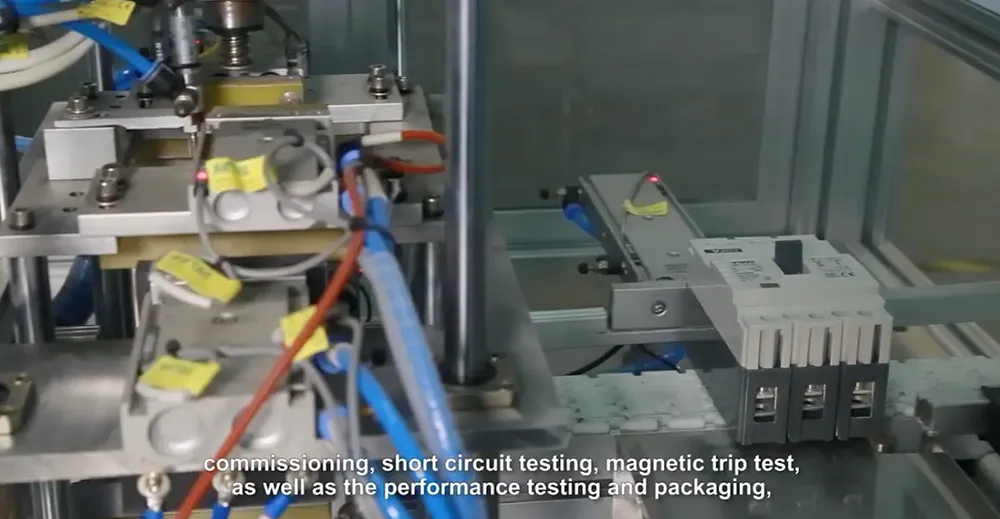

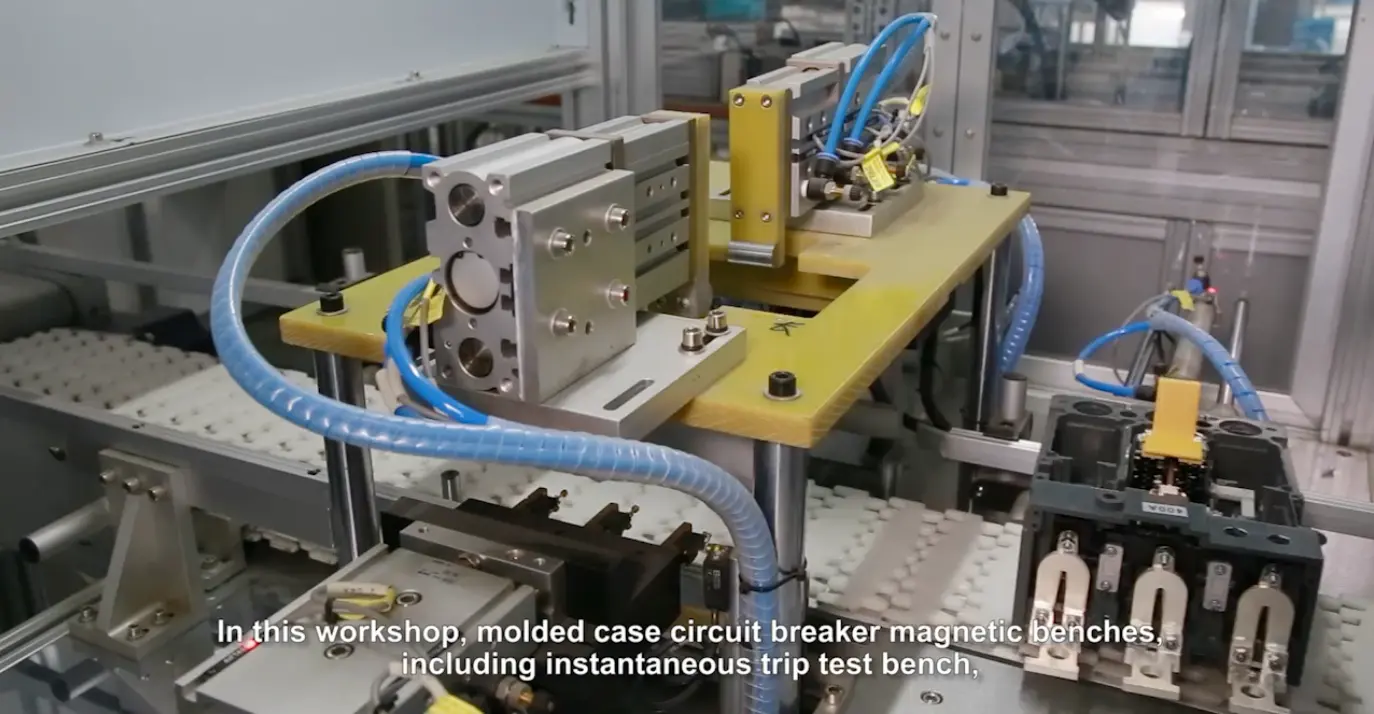

2. Produïm interruptor automàtic per línia de producció automàtica, ara tenim 6 línies de producció automàtiques. I la capacitat diària és de més de 1000 unitats.

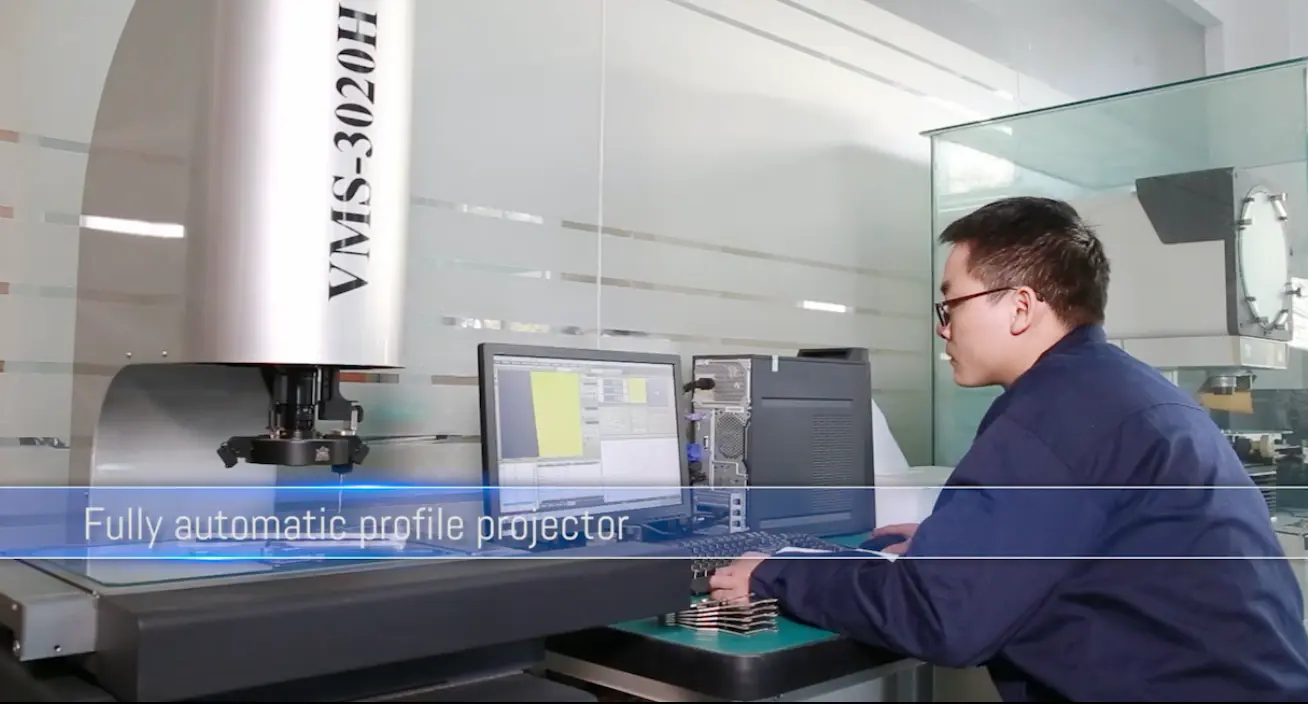

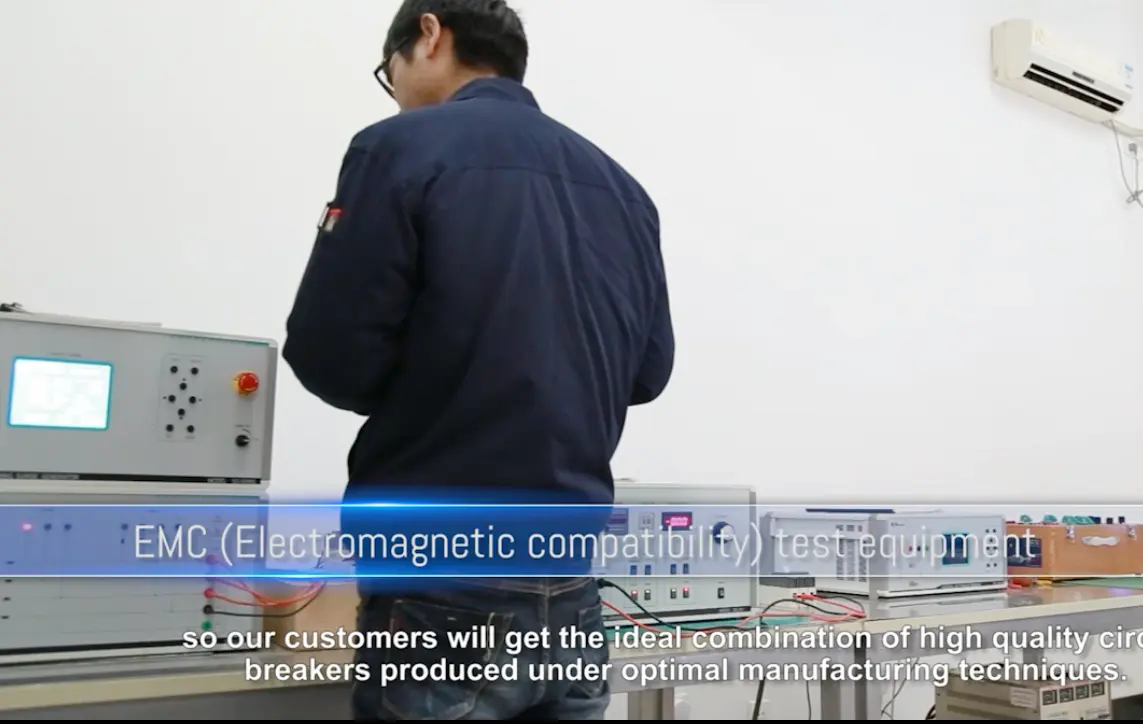

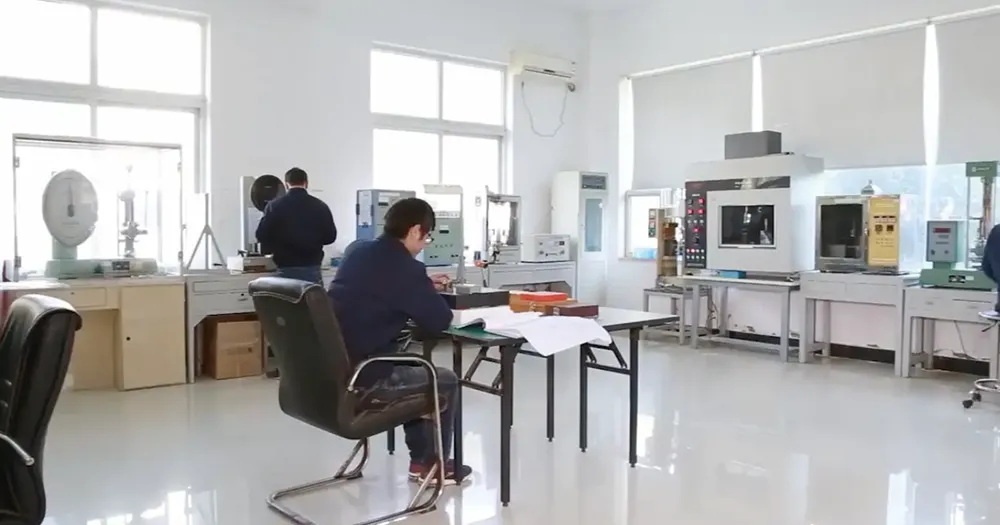

3. Tenim un laboratori totalment funcional, el nostre laboratori pot presenciar un laboratori, podem fer càrrega tèrmica, límit magnètic i d'enganxament, vida del mecanisme, EMC al nostre laboratori.

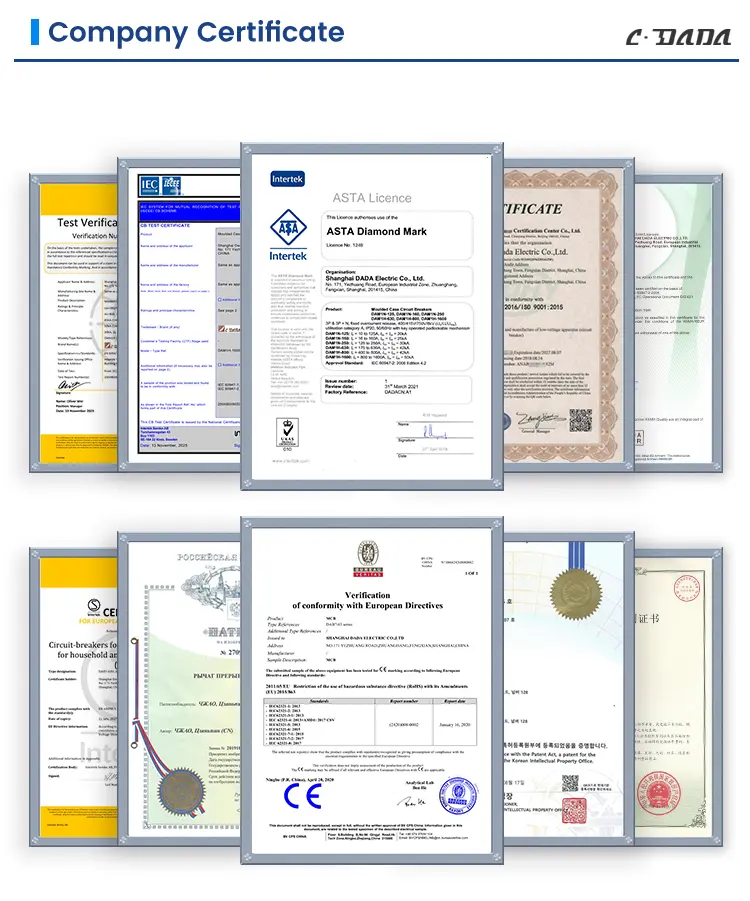

4. Havent obtingut CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global

Preguntes freqüents

P1: Quin és el rang de configuració tèrmica ajustable per al DAM1 MCCB?

A1: La configuració tèrmica de la sèrie DAM1 es pot ajustar entre el 70% i el 100% d'In, permetent un control precís de la protecció contra sobrecàrregues.

P2: Es pot utilitzar el disjuntor de caixa modelat ajustable tèrmica DAM1 en configuracions de 3 i 4 pols?

A2: Sí, la sèrie DAM1 està disponible en configuracions 3P i 4P, la qual cosa la fa adequada per a diverses aplicacions.

P3: El DAM1 MCCB inclou funcions addicionals per a proves o manteniment?

A3: Sí, la sèrie DAM1 inclou un botó d'activació per a una fàcil prova i verificació de la funcionalitat de l'interruptor sense induir una condició d'error.

P4: Com gestiona el DAM1 MCCB els curtcircuits?

A4: La sèrie DAM1 inclou un mecanisme d'activació magnètic que proporciona protecció instantània contra curtcircuits, assegurant la ràpida desconnexió dels corrents de falla.

P5: Hi ha accessoris disponibles per al DAM1 MCCB?

A5: Sí, hi ha una àmplia gamma d'accessoris disponible, inclosos els contactes d'alarma, els contactes auxiliars, els llançaments de baixa tensió i els mecanismes d'operació elèctrics, millorant la flexibilitat i la funcionalitat de l'interruptor.
