Fabricant de caixes de distribució professional de la Xina

Si voleu personalitzar caixes de distribució d'alta qualitat, penseu a triar-loCDADA, un fabricant amb seu a la Xina. Fundada el 2004, i amb arrels que es remunten a la dècada de 1980, comptem amb línies de producció totalment desenvolupades i oferim serveis integrals d'OEM. Si tens algun requisit sobre equips elèctrics de baixa tensió, pots trobar exactament el que necessites amb nosaltres.

Què és una caixa de distribució?

A caixa de distribució, també conegut com aquadre de distribució, conjunt d'aparells de distribució o quadre de comandament, és un conjunt tancat de dispositius elèctrics de commutació i protecció dissenyats per rebre energia elèctrica d'una font i distribuir-la a múltiples circuits. Funcionant sotaIEC 61439 (l'estàndard internacional per a conjunts d'aparells de commutació i control de baixa tensió), les caixes de distribució serveixen com a centre crític per a la gestió de l'energia elèctrica en instal·lacions residencials, comercials i industrials.

Les caixes de distribució van des de petitesunitats de consum domèstic (16-24 mòduls) a grancentres de distribució d'energia industrial (fins a 6300A). Incorporen disjuntors, dispositius de corrent residual,contactors, barres colectores i equips de control dins d'un recinte de protecció, garantint una distribució d'energia segura, fiable i organitzada.

ElSèrie estàndard IEC 61439 va revolucionar la indústria substituint l'antiga sèrie IEC 60439, introduint requisits de verificació de disseny més clars, protocols de verificació rutinàries i mesures de seguretat millorades per protegir tant les persones com les propietats.

Categories i configuracions de productes de caixa de distribució

Classificació	Tipus	Interval actual	Característiques clau
Per norma (IEC 61439)	IEC 61439-3 (DBO)	≤250A	Quadres de distribució operades per persones corrents, domèstics/comercials, circuits de sortida ≤125A
	IEC 61439-2 (PSC)	≤6300A	Conjunts d'aparells de potència, només operacions industrials i professionals
	IEC 61439-4 (ACS)	≤1000A	Muntatges per a obres, provisionals, transportables/mòbils
	IEC 61439-5	≤2500A	Xarxes públiques de distribució, armaris de distribució per cable
	IEC 61439-7	Varia	Aplicacions específiques: ports esportius, càrrega de vehicles elèctrics, places de mercat
Per muntatge	Muntat a la paret	≤630A	Muntatge en superfície o encastat, IP30-IP65, residencial/comercial
	De peu a terra	≤6300A	Autònom, construcció modular, centres industrials/energètics
	Muntat en pal	≤400A	Distribució exterior, enllumenat públic, electrificació rural
Per Construcció	Tancat metàl·lic	Totes les valoracions	Acer/alumini, IP30-IP65, blindatge electromagnètic

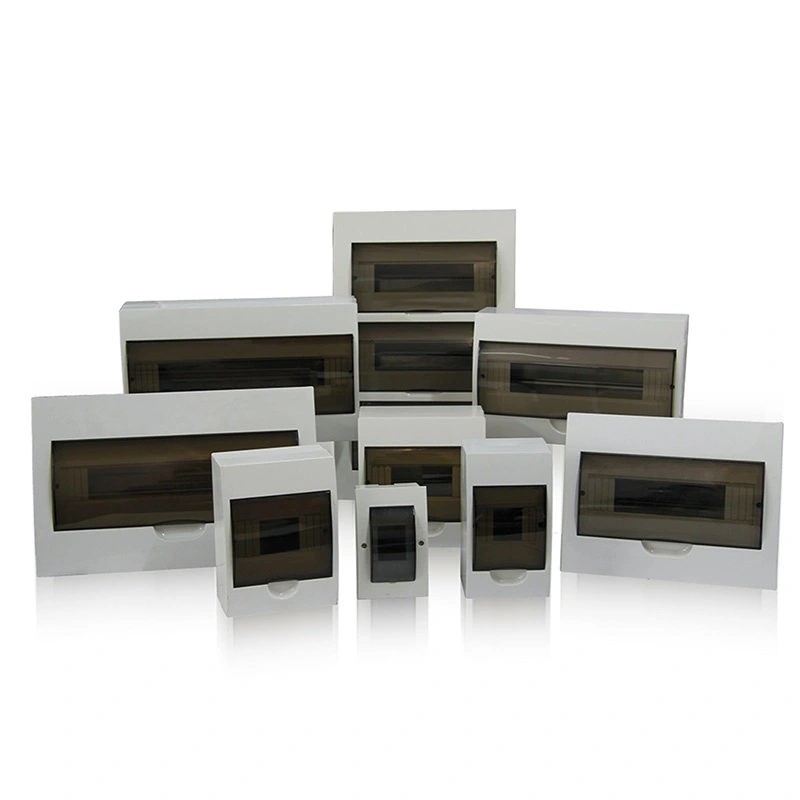

	Tancaments aïllats	≤250A	Termoplàstic (ABS, PC), IP40-IP65, resistent a la corrosió
	Sistemes modulars	≤630A	Muntatge en carril DIN, modularitat de 17,5 mm, configuració flexible
Per Aplicació	Residencial	≤250A	Monofàsic/trifàsic, integració MCB/RCD, unitats de consum
	Comercial	≤630A	Distribució trifàsica, subquadres de distribució, mesura
	Industrial	≤6300A	Centres de control de motors, distribució d'energia, control de processos
	Infraestructura	≤2500A	Serveis públics, centres de dades, sanitat, transport

Dimensions estàndard (sistemes modulars):

Amplada: 370 mm, 450 mm, 620 mm, 700 mm, 900 mm, 1000 mm

Alçada: de 500 mm a 2010 mm

profunditat: 267 mm a 800 mm (extensible fins a 1000 mm)

Capacitat del mòdul:10, 24, 36 mòduls (pass de 17,5 mm)

Funcions bàsiques i arquitectura del sistema

Funcions primàries

Funció	Descripció	Implementació tècnica
Recepció d'energia	Accepta l'alimentació d'entrada del transformador, el generador o la distribució aigües amunt	Interruptor principal d'entrada (ICB), interruptor-seccionador o interruptor-fusible
Distribució d'energia	Divideix la potència d'entrada en múltiples circuits de branca	Barres (coure/alumini), terminals de distribució, disjuntors
Protecció de circuits	Protegeix contra sobrecàrregues, curtcircuits i fallades a terra	MCB, MCCB, RCD, RCBO, equip de fusibles
Aïllament	Proporciona una desconnexió segura per al manteniment	Interruptor principal, interruptors-seccionadors amb contactes visibles
Seguiment i Control	Mesura, monitoritza i controla paràmetres elèctrics	Comptadors d'energia, analitzadors de qualitat d'energia, monitorització remota, interruptors intel·ligents
Qualitat d'energia	Protecció contra sobretensions, filtrat d'harmònics, correcció del factor de potència	SPD, filtres actius, bancs de condensadors

Disseny del sistema de barres

Les barres formen la columna vertebral de les caixes de distribució, conduint corrents elevats entre els circuits d'entrada i de sortida:

Paràmetre	Especificació	Normes de materials
Material de la barra colectora	Coure estirat (C11000) o aliatge d'alumini (6101-T6)	ASTM B187, IEC 60428
Densitat de corrent	1,0-1,6 A/mm² (coure), 0,8-1,2 A/mm² (alumini)	Augment de temperatura limitat a 65K (nu), 80K (platat)
Resistència a curtcircuits	10kA-100kA durant 1s (Icw)	IEC 61439-1, verificació d'estrès dinàmic i tèrmic
Tractament superficial	Estanyat (8-12μm) o platejat (3-5μm)	Resistència a la corrosió, fiabilitat de contacte
Suport aïllants	DMC (compost d'emmotllament de massa) o SMC (compost d'emmotllament de fulls)	IEC 60168, índex de seguiment >600V
Configuració de barres	trifàsica + N + PE o trifàsica + N (aïllada)	Seqüència de fases L1-L2-L3, neutre més a l'esquerra o a la dreta

Exemple de mida de la barra colectora:

Transformador 2000kVA, 400V, trifàsic

Corrent a plena càrrega: 2887A

Selecció de barres: 2 barres de coure T2, 120 mm × 10 mm per fase (2400 mm²)

Densitat de corrent: 1,2 A/mm²

Resistència a curtcircuits: 50kA/1s verificat per prova o càlcul segons IEC/TR 60890

Entorns d'aplicació i casos d'ús

Aplicació	Tipus de sistema	Especificacions típiques	Requisits clau
Edificis residencials	Unitat de consum, distribució d'apartaments	≤250A, IP40, muntat a la paret, 12-24 mòduls, MCB+RCD	Seguretat per a persones normals, etiquetatge clar a prova de manipulacions
Oficines Comercials	Subtauler de distribució, distribució de planta	≤400A, IP30-IP54, paret/sòl, 36-72 mòduls, mesura	Flexibilitat per a canvis de llogater, submesuració, ampliació futura
Centres Comercials	Distribució llogater, distribució principal	≤630A, IP54, de peu, monitoratge modular i intel·ligent	Alta disponibilitat, gestió de càrrega, monitorització centralitzada
Centres de dades	Unitat de distribució d'energia (PDU), presa de busway	≤1600A, IP20, de peu, 3N+PE, redundància	Disponibilitat del 99,999%, intercanviable en calent, monitorització remota
Plantes Industrials	Centre de control de motors (MCC), centre de distribució d'energia	≤6300A, IP42-IP54, de peu, separació forma 4	Alta resistència a curtcircuits, protecció del motor, integració de processos
Instal·lacions sanitàries	Distribució d'energia essencial, potència aïllada	≤800A, IP30, grau mèdic, compatibilitat amb sistemes informàtics	Seguretat del pacient, continuïtat del subministrament, control de corrent de fuga
Energies renovables	Caixa combinadora solar, distribució d'emmagatzematge de bateries	≤1500V DC, IP65, exterior, monitorització de cordes	Protecció de fallades d'arc de CC, apagada ràpida, durabilitat ambiental
Llocs de construcció	Distribució temporal d'energia, cabines de lloc	≤400A, IP44-IP65, transportable, construcció robusta	Mobilitat, resistència a la intempèrie, seguretat per a ús temporal

Procés de fabricació i flux de treball de producció

Seqüència de fabricació de precisió

Matèries primeres IQC → Fabricació de xapa → Tractament superficial → Processament de barres → Integració de components → Cablejat i muntatge → Proves i verificació → QC final → Embalatge i lliurament

Etapes crítiques de fabricació

Etapa	Detalls del procés	Punts de control de qualitat
Fabricació de xapa	Acer laminat en fred (CRCA) o xapa d'alumini, tall per làser, punxonat CNC, plegat, soldadura	Tolerància dimensional ± 0,5 mm, vores sense rebaves, penetració de soldadura, planitud <1 mm/m
Tractament superficial	Desgreixatge, fosfatació, recobriment electrostàtic en pols (epoxi-polièster), curat (180-200 °C/20min)	Gruix del recobriment 60-80μm, prova de tall transversal d'adhesió 0-1, esprai de sal 500-1000h
Processament de barres	Tall, punxonat, doblegat, estanyat / platejat, funda aïllant	Conductivitat ≥100% IACS (coure), gruix de revestiment 8-12μm, sense rebaves, arrodoniment de vora
Muntatge de components	Instal·lació de carril DIN, muntatge d'interruptors, connexió de barres, apretament controlat per parell	Parell per especificació del fabricant (1,5-5,0 Nm), alineació, verificació de l'espai lliure/desplaçament
Cablejat intern	Cables de coure (H05RR-F, H07RN-F), terminació de virola, codificació de colors (L1-marró, L2-negre, L3-gris, N-blau, PE-verd/groc)	Prova de continuïtat, resistència d'aïllament >1MΩ, correcció de fases
Verificació de muntatge	Funcionament mecànic, enclavament de portes, segellat, etiquetatge, documentació	Comprovació funcional 100%, verificació IP, compliment amb IEC 61439-1
Prova i verificació	Prova dielèctrica (2kV/1min), resistència d'aïllament, continuïtat, polaritat, seqüència de fases	Verificació rutinària segons IEC 61439-1, generació d'informes de prova
Inspecció final	Inspecció visual, control dimensional, revisió de documentació, verificació de marcatge	Declaració de conformitat, fitxa tècnica, manual d'instal·lació

Especificacions de matèries primeres i components

Component	Especificació del material	Normes de proveïdors	Propietats clau
Cos de tancament	Acer laminat en fred SPCC (1,0-2,0 mm) o alumini 5052-H32 (1,5-3,0 mm)	JIS G 3141, ASTM B209	Límit de rendiment ≥180MPa, permeabilitat magnètica (acer), resistència a la corrosió (Al)
Recobriment en pols	Híbrid epoxi-polièster, RAL 7035 (gris clar) o RAL 7032 (gris còdol)	ISO 12944, Qualicoat	Gruix 60-80μm, brillantor 60-80%, resistència a l'impacte >50cm·kg
Barres de bus	Coure electrolític T2 (Cu-ETP, ≥99,9%) o alumini 6101-T6	ASTM B187, IEC 60428	Conductivitat ≥100% IACS (Cu), ≥55% IACS (Al), duresa HV 80-120
Suports de barres	DMC (compost d'emmotllament de massa) o SMC (compost d'emmotllament de fulls)	IEC 60168, UL 94 V-0	Índex de seguiment > 600 V, resistència a la calor 180 ° C, resistència a la flexió > 150 MPa
Carril DIN	Acer (zincat) o alumini (anoditzat), TH35 (35 mm × 7,5 mm)	IEC 60715, EN 50022	Rectitud <0,5 mm/m, capacitat de càrrega > 100 N, resistència a la corrosió
Segells de portes	Goma EPDM o escuma de poliuretà, perfil de junta	ASTM D2000, UL 50	Interval de temperatura -40 °C a +120 °C, conjunt de compressió <25%, segellat IP65
Frontisses i panys	Aliatge de zinc (ZDC) o acer inoxidable 304, cromat	ASTM B86, ISO 9227	Spray de sal 240-500 h, cicle de vida > 10.000 operacions, resistència a la manipulació
Glàndules de cable	Poliamida (PA66) o llautó niquelat, IP68	IEC 62444, UL 514B	Temperatura -40 °C a +100 °C, alleujament de la tensió, opció de blindatge EMC
Materials d'aïllament	PET (Mylar), PVC o nomex per a l'aïllament de barres	IEC 60216, UL 94 V-0	Rigidesa dielèctrica >15kV/mm, índex de temperatura >130°C

Compliment d'estàndards i protocols de proves

Marc de normes internacionals

Estàndard	Àmbit	Requisits aplicables
IEC 61439-1:2020	Normes generals per a conjunts d'aparells de baixa tensió	Estàndard de base, verificació del disseny, verificació rutinària, augment de temperatura, resistència a curtcircuits
IEC 61439-3:2024	Quadres de distribució operades per persones corrents (DBO)	Domèstic/comercial, ≤250A, ≤300V a terra, seguretat per a no professionals
IEC 61439-2:2011	Conjunts d'aparells de potència i de control	Industrial, només per a ús professional, fins a 6300A
IEC 61439-4:2023	Muntatges per a obres (ACS)	Instal·lacions provisionals, transportables, construcció robusta
IEC 61439-6:2012	Sistemes de canalització de barres (caves)	Distribució d'energia a través de barres, xarxa ascendent, unitats de derivació
IEC 61439-7:2014	Aplicacions específiques (ports esportius, càrrega de vehicles elèctrics, etc.)	Entorns especialitzats, requisits addicionals de seguretat
IEC 62208:2011	Tancaments buits per a conjunts d'aparells de baixa tensió	Rendiment del tancament, protecció del medi ambient, resistència mecànica
IEC/TR 60890:2014	Verificació de l'augment de temperatura per càlcul	Alternativa a les proves, modelització tèrmica
IEC/TR 61439-0:2013	Guia per especificar muntatges	Especificació d'usuari, paràmetres de la interfície

Verificació obligatòria (IEC 61439-1)

Tipus de verificació	Test/Càlcul	Criteris d'acceptació
Verificació del disseny (proves de tipus)	Límits d'augment de temperatura	Terminals ≤80K (xapat), ≤65K (nu); Tancament ≤40K; Barres colectores per material
	Resistència a curtcircuits	Icw durant 1 s, corrent màxima Ipk, sense deformació, sense perill, funcional després de la prova
	Propietats dielèctriques	Freqüència d'alimentació de 2 kV-3,5 kV/1 min, sense avaria, sense flashover
	Espais lliures i distàncies de fuga	Per grau de contaminació, tensió nominal de resistència a l'impuls
	Funcionament mecànic	200-1000 operacions, sense desgast excessiu, requisits de força
	Grau de protecció (IP)	Verificació del codi IP (pols, aigua), IEC 60529
	Resistència a la corrosió	Spray de sal, humitat, sense degradació que afecti la seguretat
Verificació rutinària (cada unitat)	Correcció del cablejat, rendiment operatiu	Continuïtat, polaritat, fase, funció mecànica
	Prova dielèctrica	1kV-2kV/1s o 2U+1000V, sense avaria
	Resistència d'aïllament	≥1000Ω/V a 500V DC
	Mesures de protecció, continuïtat elèctrica	≤0,05Ω entre les peces conductores exposades i el terminal PE

Control de qualitat i estàndards d'inspecció de fàbrica

QC de material entrant (IQC)

Material	Elements d'inspecció	Pla de mostreig	Equipament
Làmines d'acer	Gruix, límit de fluència, qualitat superficial, adherència del recobriment	Per lot, COA + proves	Provador de tracció, mesurador de gruix de recobriment, provador de flexió
Làmines d'alumini	Qualitat d'aliatge, gruix, qualitat d'anodització	Per lot	Espectròmetre, micròmetre, provador de gruix anoditzat
Barres de coure	Puresa, conductivitat, duresa, tolerància dimensional	Per lot	Conductimetre, provador de duresa, CMM
Recobriment en pols	Coincidència de color, brillantor, grau de curació, gruix	Per lot	Mesurador de brillantor, mesurador de curat, mesurador de gruix, espectrofotòmetre de color
Components plàstics	Inflamabilitat (UL 94), índex de seguiment, estabilitat dimensional	Per lot	Aparell de prova UL 94, prova de seguiment, provador de distorsió de calor

Control de qualitat en procés (IPQC)

Estació	Paràmetres de control	Freqüència	Mètode
Tall/perforació per làser	Precisió dimensional ± 0,2 mm, qualitat de vora, alçada de rebaba	Cada 30 minuts	CMM, inspecció visual, micròmetre
Doblar	Precisió d'angle ± 0,5 °, radi de flexió, esquerdament superficial	Cada configuració + mostra	Calibre angular, calibre de radi, inspecció visual
Soldadura	Penetració, aspecte de perles, control de distorsió	Cada lot de soldadura	Inspecció visual, penetrant de colorant, raigs X (crític)
Recobriment en pols	Gruix de la pel·lícula 60-80μm, programa de curat, consistència del color	Cada lot	Calibre de gruix, mesurador de curat, comparació de colors
Processament de barres	Longitud de tall, patró de forats, gruix de revestiment, arrodoniment de vora	Cada peça	CMM, gruix de xapat XRF, inspecció visual
Assemblea	Parell de muntatge dels components, alineació, distàncies lliures	Cada unitat	Clau dinamomètrica, blocs de calibre, inspecció visual

Control de qualitat final (FQC) i QC sortint (OQC)

Element de prova	Estàndard	Mida de la mostra
Verificació dimensional	Dimensions generals, alineació de la porta, forats de muntatge	100%
Verificació de la classificació IP	Integritat del segell, compressió de la junta, tancament de la porta	AQL 1.0 (mostra)
Prova de resistència dielèctrica	2kV AC/1min (circuits principals), 1kV AC/1min (auxiliar)	100%
Resistència d'aïllament	≥1MΩ @ 500V DC	100%
Continuïtat dels circuits de protecció	≤0,05Ω entre punts PE	100%
Verificació de polaritat i fase	Correcte a tots els terminals	100%
Funcionament mecànic	Porta, panys, frontisses, peces extraïbles	100%
Inspecció visual	Defectes de recobriment, etiquetatge, neteja	100%
Revisió de documentació	Esquemes de cablejat, informes de proves, declaració de conformitat	100%
Integritat de l'embalatge	Protecció durant el transport, instruccions de manipulació	Per lot

Infraestructura de producció i capacitat de fabricació

Equips de producció avançats

Categoria d'equips	Especificació de la màquina	Funció	Capacitat
Processament de xapa	Tall per làser CNC	Tall de precisió, perfils complexos, vores sense rebaves	10 tones/dia
	Punxonat CNC	Patrons de forats, persianas, relleu	5.000 panells/dia
	Frega de premsa CNC	Plegat de precisió, geometries complexes	2.000 tancaments/dia
Tractament superficial	Línia de recobriment en pols automatitzada	Pretractament, aplicació de pols, curat	5.000 m²/dia
Processament de barres	Màquina de punxonar/doblar barres CNC	Tallar, punxonar, doblegar, xapar	2.000 jocs de barres/dia
Línies de muntatge	Estacions de muntatge modulars, protecció ESD, control de parell	Muntatge de components, cablejat, proves	1.000 caixes de distribució/dia
Equips de prova	Banc de proves automatitzat (dielèctric, aïllament, continuïtat)	Verificació rutinària segons IEC 61439	500 unitats/dia
Equips de prova	Configuració de la prova d'augment de temperatura (injecció actual fins a 6300A)	Verificació de disseny, proves de tipus	10 configuracions/mes

Capacitat de producció i terminis d'execució

Categoria de producte	Capacitat mensual	Temps de lliurament estàndard	Capacitat d'ordre urgent
DBO residencial (≤250A, muntat a la paret)	50.000 unitats	4-5 setmanes	3 dies
Distribució comercial (≤630A, terra/paret)	20.000 unitats	4-5 setmanes	5 dies
Centres d'energia industrials (≤2500A, de peu)	5.000 unitats	4-5 setmanes	7 dies
Solucions d'enginyeria personalitzada (≤6300A)	Base del projecte	4-8 setmanes	2-3 setmanes
Sistemes de barres modulars	10.000 metres	4-5 setmanes	5 dies

Enginyeria i Estructura de l'equip tècnic

Departament	Personal	Perícia	Responsabilitats
Enginyeria R+D	5 enginyers	Compliment IEC 61439, modelització tèrmica, càlcul de curtcircuits, ciència dels materials	Desenvolupament de nous productes, optimització del disseny, cartera de patents (40+ patents)
Enginyeria de processos	25 enginyers	Fabricació de xapa, tractament de superfícies, processament de barres, manufactura magra	Optimització de la producció, automatització, millora del rendiment (>98%), reducció de costos
Prova i validació	20 enginyers	Verificació IEC 61439, proves d'augment de temperatura, proves de curtcircuits, EMC	Coordinació de proves de tipus, verificació rutinària, anàlisi de fallades, certificació
Enginyeria d'aplicacions	15 enginyers	Disseny del sistema elèctric, coordinació selectiva, supervisió de la instal·lació, posada en marxa	Suport tècnic al client, disseny d'esquemes, supervisió del lloc, formació
Garantia de qualitat	35 tècnics	ISO 9001, ISO 14001, control estadístic de processos, laboratori de metrologia	Auditoria de proveïdors, auditoria de processos, acció correctiva, gestió de calibratge

Per què la nostra fabricació de caixes de distribució es diferencia

La nostra instal·lació de producció representa25 anys d'especialització en conjunts d'aparells de baixa tensió, lliurant caixes de distribució que superen els estàndards globals mitjançant:

Experiència IEC 61439: Capacitats integrals de verificació del disseny, inclòs el càlcul de l'augment de temperatura segons IEC/TR 60890 i la verificació de la resistència a curtcircuits segons l'annex P de la IEC 61439-1

Integració vertical: Fabricació interna de xapa (tall làser, punxonat, doblegat), tractament de superfícies (revestiment de pols automatitzat) i processament de barres que garanteixen un control de qualitat complet

Infraestructura de prova:Més de 5 milions de dòlars invertits en equips de prova de tipus, incloent configuracions de prova d'augment de temperatura (injecció de corrent de 6300 A), instal·lacions de prova de curtcircuits i cambres ambientals

Flexibilitat modular:Dissenys de plataforma estandarditzats que permeten una personalització ràpida alhora que es mantenen el compliment de la norma IEC 61439 i l'eficiència de costos

Experiència en aplicació:Solucions especialitzades per a centres de dades (separació Form 4), sanitat (sistemes informàtics), energies renovables (distribució de corrent continu) i entorns durs (IP65, tropicalitzat)

CDADA és un fabricant i proveïdor Caixa de distribució a la Xina. La nostra fàbrica dóna servei a diverses indústries com ara sistemes d'alimentació, automatització d'edificis i fabricació industrial, oferint solucions flexibles OEM/ODM.
