Proveïdor de la Xina d'interruptors de corrent residual amb protecció contra sobreintensitat

TriaCDADAcom a fabricant i proveïdor. Amb seu a la Xina, oferim un interruptor de corrent residual amb protecció contra sobreintensitat, així com una àmplia gamma d'altres equips elèctrics de baixa tensió. Podem desenvolupar solucions professionals personalitzades i adaptades als requisits específics del vostre projecte; els nostres productes tenen una garantia de 3 anys i compleixen amb diversos estàndards internacionals.

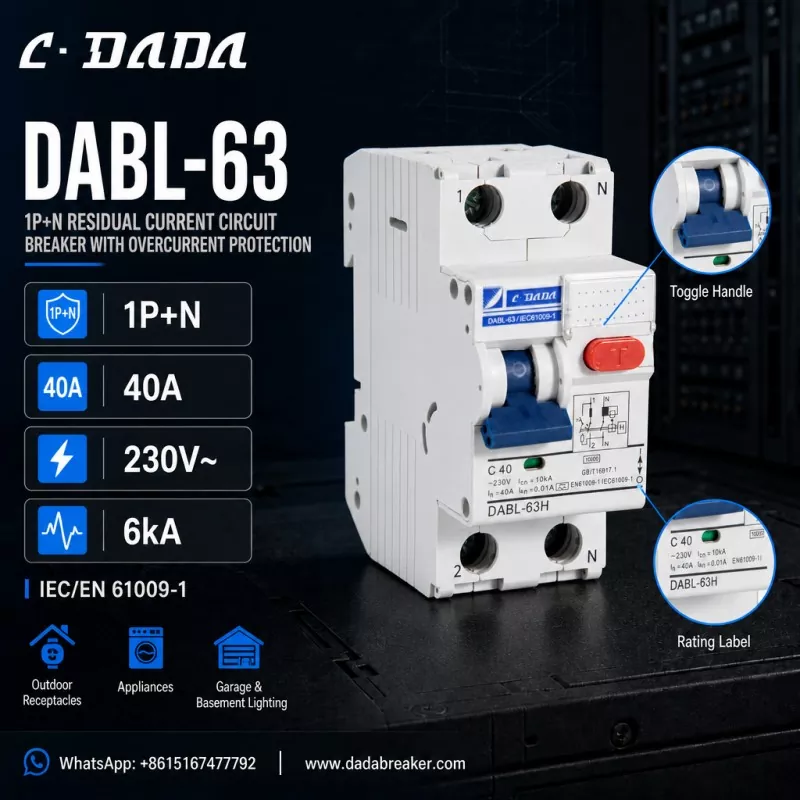

Què és un RCBO?

Un RCBO (disjuntor de corrent residual amb protecció contra sobreintensitat) és un dispositiu modular que combina les funcionalitats d'un MCB (interruptor en miniatura)i un RCCB (interruptor de corrent residual).

Mentre que un MCB només protegeix els cables del sobreescalfament (sobrecàrrega) i de les fallades catastròfiques (curtcircuit), i un RCCB només protegeix els humans dels xocs (fuites), el RCBO ho fa tot. Si es produeix una fallada, ja sigui un augment massiu d'un curtcircuit o una petita fuga a través d'un cos humà, el RCBO s'encén i aïlla el circuit a l'instant. Aquesta doble capacitat el converteix en l'estàndard d'or per a les instal·lacions elèctriques residencials i comercials modernes.

Tipus i classificacions

Les nostres capacitats de fabricació de RCBO cobreixen un ampli espectre de configuracions tècniques per satisfer les demandes del mercat global.

Funcions bàsiques i mecanismes de protecció

El RCBO és una meravella de miniaturització, que allotja dos sistemes de protecció diferents dins d'una sola carcassa.

Protecció contra sobreintensitat (component MCB):

Viatge Termal: Una tira bimetàl·lica s'escalfa i es doblega sota una sobrecàrrega sostinguda, desbloquejant el mecanisme mecànicament. Això protegeix els cables de la fusió.

Viatge magnètic: Una bobina de solenoide reacciona als curtcircuits d'alta intensitat, activant l'interruptor en mil·lisegons per evitar una explosió o un incendi.

Protecció de corrent residual (el component RCCB):

Transformador de seqüència zero: controla contínuament l'equilibri entre els corrents en viu i els neutres.

Detecció de fuites: Si el corrent es filtra a terra (p. ex., a través d'una persona), el desequilibri activa un relé sensible que obliga els contactes a obrir-se.

Seguretat combinada : El mecanisme intern està dissenyat perquè qualsevol sistema (tèrmic/magnètic O residual) pugui activar el tancament d'encesa, assegurant que cap fallada no es detecti.

Aplicacions primàries i casos d'ús

Distribució residencial: Protecció de circuits individuals (p. ex., endolls de cuina, escalfadors de bany) on es requereixi protecció contra sobrecàrregues i cops en un espai limitat del panell.

Edificis Comercials: Garantir la continuïtat del servei. Si es produeix una fallada en un circuit (per exemple, un PC defectuós), només s'encén aquest RCBO específic, en lloc d'un RCCB principal que talla l'energia de tot el pis.

Energies renovables (FV solar): Protecció dels circuits inversors de fallades d'injecció de CC i sobreintensitats.

Control industrial: Protecció dels circuits i motors de control sensibles de fallades de fase a terra.

Fabricació de precisió: des de la matèria primera fins al producte acabat

Produir un RCBO és significativament més complex que produir un MCB o RCCB per separat, ja que requereix la sincronització perfecta de dos mecanismes diferents.

1. Matèries primeres principals:

Habitatge: Poliamida (PA66) o policarbonat d'alta qualitat i ignífuga per suportar la calor generada pels elements de doble protecció.

Sistema de contacte: contactes d'òxid d'estany de plata (AgSnO2) capaços de gestionar tant corrents de curtcircuit elevats com canvis freqüents de fuites.

Nucli magnètic: Nuclis permalloy o nanocristal·lins per al transformador de detecció de fuites.

Unitat de viatge: Un conjunt complex que combina una tira bimetàl·lica, una bobina de solenoide i un relé magnètic polaritzat.

2. Flux de treball de producció i processament:

Subassemblea: El mecanisme MCB (tèrmic/magnètic) i el mecanisme RCCB (transformador/relé) estan muntats en línies separades.

Integració: els dos sistemes estan fusionats. La "barra de desplaçament" està calibrada perquè la força mecànica de la sobrecàrrega o la detecció de fuites pugui desbloquejar amb èxit els contactes.

Cablejat: els connectors flexibles interns es solden amb precisió per garantir una baixa resistència i flexibilitat mecànica.

Calibració dual: Aquest és el pas més crític. La unitat està provada per l'amperatge (In) (p. ex., 16 A) i fuites (IΔn) (p. ex., 30 mA). Tots dos han d'estar perfectament calibrats perquè la unitat passi.

Control de qualitat i estàndards de proves rigorosos

Ens adherim a IEC/EN 61009-1, l'estàndard internacional per a RCBO. Les nostres proves són exhaustives perquè el dispositiu porta la càrrega de dues funcions de seguretat.

Elements de prova estàndard i criteris d'inspecció de fàbrica:

La nostra capacitat de producció: línia, equip i equip

La nostra instal·lació està dissenyada per gestionar la complexitat del muntatge de RCBO amb alta precisió.

Línia de producció: Fem servir línees de muntatge modulars que permeten el muntatge paral·lel de components MCB i RCCB abans de l'estació d'integració final.

Equipament avançat:

Bancs de calibració de doble canal: Màquines especialitzades que avaluen simultàniament la classificació de sobreintensitat (amperes) i la classificació de corrent residual (mA) per garantir que tots dos sistemes funcionin de manera independent i correcta.

Robots de soldadura automàtica: Per a un cablejat intern precís, reduint el risc de connexions soltes que són crítiques en un dispositiu tan compacte.

Càmeres d'alta velocitat: S'utilitza en R+D per visualitzar la separació de contactes durant un viatge per optimitzar el mecanisme d'enllaç.

Equip d'experts:

Enginyers d'integració: Especialistes en disseny d'enllaços mecànics, assegurant que la "lògica de desplaçament" funcioni perfectament tant si la falla és una sobrecàrrega com una fuita.

Control de qualitat: Entrenat per identificar problemes de "disparació molesta" i assegurar-se que el dispositiu és immune a sobretensions que no constitueixen una fallada.

Trieu els nostres RCBO. Oferim un producte que ofereix la màxima protecció en un espai mínim, dissenyat per a un món que exigeix ​​seguretat i eficiència.
