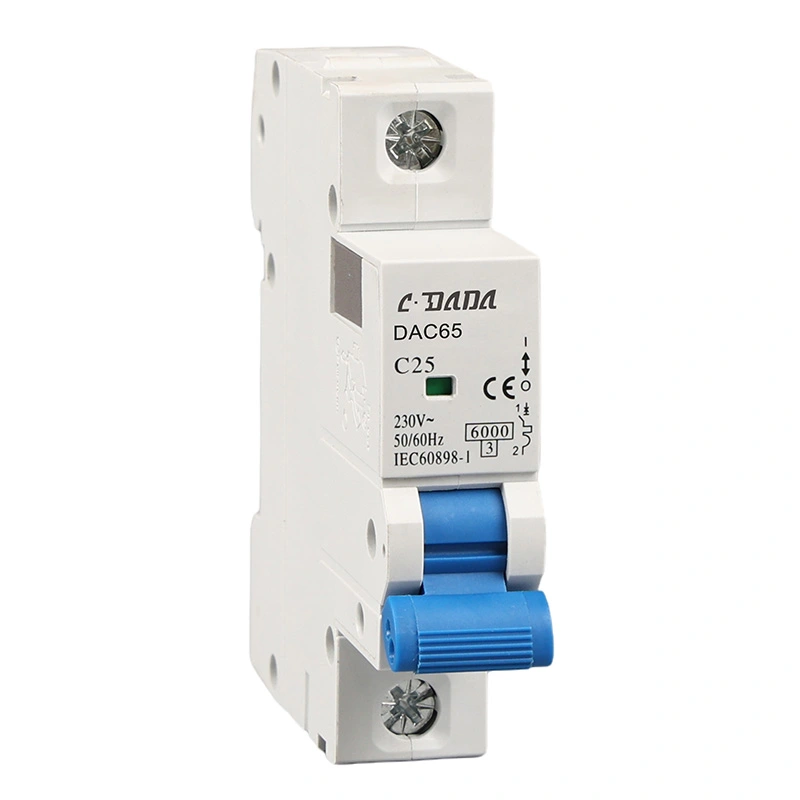

Fàbrica d'interruptors en miniatura professional de la Xina

Classificació

Tipus

Interval actual

Característiques clau

Característica de disparament (corba)

Tipus B

0,5 A - 63 A

3-5 × En viatge instantani, baixes càrregues d'entrada (il·luminació, calefacció resistiva)

Tipus C

0,5 A - 125 A

5-10 × En viatge, entrada moderada (motors, aparells d'aire condicionat, petits electrodomèstics)

Tipus D

0,5 A - 63 A

10-20 × En viatge, alta entrada (transformadors, motors grans, equips de soldadura)

Tipus K

0,5 A - 63 A

8-12×En viatge, càrregues de motor comercials/industrials

Tipus Z

0,5 A - 40 A

2-3×En viatge, equip electrònic sensible, protecció de semiconductors

Configuració de pols

unipolar (SP)

0,5 A - 63 A

Protecció de fases en circuits monofàsics

Doble pol (DP)

0,5 A - 63 A

Protecció de fase + neutre, barra de disparitat comuna

Triple Pol (TP)

0,5 A - 125 A

Protecció trifàsica, distribució industrial

de quatre pols (4P)

0,5 A - 125 A

Trifàsic + neutre, mecanisme d'encesa comú

Capacitat de ruptura

Estàndard (S)

3kA - 6kA

Instal·lacions domèstiques, xarxes de baix nivell de falla

Millora (H)

10kA

Edificis comercials, nivells de falla mitjans

Alt (G)

15 kA - 25 kA

Red industrial, alta capacitat de fallada

Muntatge estàndard

Carril DIN (IEC 60715)

Totes les valoracions

Carril de barret de copa de 35 mm (TH35), instal·lació ràpida a pressió

Muntatge en panell

0,5 A - 63 A

Base fixada amb cargol, instal·lacions heretades

Funció

Principi d'accionament

Paràmetres tècnics

Protecció de sobrecàrrega (tèrmica)

Expansió tèrmica de banda bimetàl·lica

1,05×In: Sense viatge (2 h), 1,3×In: Trajecte ≤1 h (In≤32A), ≤2 h (In>32A), 1,45×In: Trajecte <1 h

Protecció contra curtcircuits (magnètic)

Émbol del solenoide instantani

Tipus B: 3-5 × In, Tipus C: 5-10 × In, Tipus D: 10-20 × In, <20 ms de funcionament

Funció d'aïllament

Separació de contacte positiu

Idoneïtat per a l'aïllament segons IEC 60898-1, verificació de la bretxa de contacte

Indicació de viatge

Bandera/finestra mecànica

Distinta posició ON/OFF, el mecanisme sense disparar evita el tancament per fallada

Entorn d'instal·lació

Aplicació específica

Especificacions típiques

Edificis residencials

Circuits d'il·luminació, endolls, HVAC, escalfadors d'aigua

6A-32A Tipus B/C, 6kA Icn, muntatge en carril DIN

Oficines Comercials

Quadres de distribució, equips informàtics, circuits SAI

10A-63A tipus C, 10kA Icn, 4 pols per a 3 fases

Retail i hostaleria

Il·luminació de botiga, refrigeració, equipament de cuina

16A-40A Tipus C, 10kA, viatge comú per multipols

Quadres de control industrials

Màquines eina, circuits de control de motors, automatització

10A-63A Tipus D, 15kA, alta resistència mecànica

Infraestructura

Estacions de metro, aeroports, hospitals, centres de dades

32A-125A Tipus C, 25kA, limitació de corrent Classe 3

Energies renovables

Protecció de cordes solars, sistemes de bateries, inversors

10A-63A DC (IEC 60898-2), 250V/500V/1000V DC

Marina i offshore

Distribució de vaixells, plataformes offshore

Tropicalitzat (T2), resistent a la corrosió, 55 °C ambient

Etapa

Detalls del procés

Punts de control de qualitat

Emmotllament per injecció de l'habitatge

Termoplàstic d'alt impacte (PA66, PBT) amb un 30% de fibra de vidre, temperatura de fusió de 280-320 °C, pressió d'injecció de 800-1200 bar

Tolerància dimensional ± 0,05 mm, resistència a l'impacte > 7 kJ/m², índex de seguiment > 600 V, inflamabilitat UL 94 V-0

Contacte Estampació i xapat

Contactes de plata-níquel (AgNi 90/10) o òxid de plata-cadmi, estampació progressiva de matriu, revestiment de barril 8-12μm plata

Duresa HV 80-120, resistència de contacte <100μΩ, verificació XRF del gruix del xapat

Producció d'elements bimetàl·lics

Compost Inconel/acer passivat, laminació de precisió, tractament tèrmic per a les característiques de deflexió

Velocitat de deflexió 0,15-0,25 mm/°C, calibratge a 20°C de referència, ±3% de consistència del lot

Fabricació de bobines magnètiques

Filferro de coure (0,3-0,8 mm de diàmetre), bobinat automatitzat, impregnació de vernís al buit

Recompte de girs ± 1%, resistència DC ± 5%, resistència d'aïllament > 100 MΩ

Muntatge del canal d'arc

Plaques separadores d'acer (0,5 mm), reixetes d'arc ceràmic, geometria optimitzada de la cambra de desionització

Verificació de flux magnètic, rigidesa dielèctrica 2,5 kV, dimensional ± 0,02 mm

Integració de mecanismes

Sistema de càrrega d'acer de molla, mecanisme de palanca, anul·lació sense enganxament, molles d'emmagatzematge d'energia

Resistència mecànica 20.000 cicles, força de desconexión 3-8N, fiabilitat de commutació

Calibració final

Proves de corrent de temps automatitzades a 1,05 × In, 1,25 × In, 5 × In (o específiques de la corba)

Temps de viatge ±20% de tolerància, verificació instantània de viatge, marcatge de permanència

Component

Especificació del material

Normes de proveïdors

Propietats clau

Habitatge modelat

PA66 GF30 (poliamida 66, 30% fibra de vidre) o PBT GF30

IEC 60664-1, UL 94 V-1

Índex de seguiment > 600 V, resistència a la calor 160 °C, resistència a l'impacte > 7 kJ/m², disponible sense halògens

Mànec de funcionament

Barreja PC/ABS o PA66

ISO 527

Resistència a la tracció > 50 MPa, estabilitzat UV, resistent al color

Contactes fixos/en moviment

Coure electrolític (Cu-ETP C11000) + revestiment AgNi 90/10 o AgCdO

ASTM B152

Conductivitat ≥100% IACS, resistència a l'erosió de l'arc, anti-soldadura

Banda bimetàl·lica

Inconel 718/compost d'acer passivat (ASTM TM2) o llautó/acer

ASTM B388

Taxa de deflexió 0,2 mm/°C, estabilitat ± 3% durant 20 anys, resistència a la fluència

Bobina magnètica

Filferro de coure esmaltat (classe F 155 °C o classe H 180 °C)

IEC 60317

Tensió de ruptura >3kV, soldabilitat 390°C/2s, flexibilitat

Plaques divisores d'arc

Acer laminat en fred SPCC-SD (0,5 mm) amb recobriment ceràmic

JIS G 3141

Permeabilitat magnètica > 2000, resistència a la calor > 1000 ° C, extinció de l'arc

Molles de funcionament

Acer al carboni temperat a l'oli SWP-B o acer inoxidable 301

JIS G 3522

Vida a la fatiga> 50.000 cicles, resistència a la tracció 1800-2200MPa

Terminals

Llautó C36000 o coure C11000 amb estanyat (5-8μm)

ASTM B16

Densitat de corrent 1,0-1,2 A/mm², resistència de parell 1,5-2,5 Nm, resistència a la corrosió

Clip de muntatge

Acer de molla 65Mn o acer inoxidable 304

GB/T 1222

Força de pinça 50-100N, compatibilitat amb carril DIN (EN 60715)

Estàndard

Àmbit

Valoracions aplicables

IEC 60898-1

Disjuntors per a funcionament de CA (domèstics i similars)

Línia de base global per a MCB de CA de fins a 125 A, 415 V

IEC 60898-2

Disjuntors per a funcionament de CA i CC

MCB de CC per a aplicacions solars, de bateries i ferrocarrils

EN 60898-1

Versió harmonitzada europea

Marcat CE, compliment del mercat de la UE

IEC 60947-2

Aparells de baixa tensió - Interruptors

MCB industrials >80A, capacitats de ruptura més altes

GB/T 10963.1

Equivalent a l'estàndard nacional xinès

Certificació CCC, mercat de la Xina

Categoria de prova

Prova específica

Criteris d'acceptació

Marcatge i documentació

Inesborrable del marcatge

Permanent després de netejar amb dissolvent, cicle de temperatura

Integritat mecànica

Fiabilitat de cargols, connexions, terminals

Sense afluixament després de la vibració, suport de parell

Seguretat

Protecció contra descàrregues elèctriques

IP20 mínim, terminals a prova de dits

Propietats dielèctriques

Resistent a la freqüència elèctrica (2kV/1min), impuls (6kV)

Sense avaria, sense flashover

Pujada de la temperatura

Corrent continu a 40 °C ambient

Terminals ≤60K, caixa ≤40K

Prova de 28 dies

Sostingut 1,13 × En càrrega

Sense viatge, sense degradació

Característiques d'enganxament

Verificació de temps-corrent convencional

1,05×In: sense viatge (2h), 1,3×In/1,45×In: viatge dins dels límits

Resistència mecànica

20.000 operacions sense càrrega

<5% de deriva de paràmetres, sense fallada

Resistència elèctrica

4.000 operacions de càrrega a corrent nominal

Desgast de contacte <50%, característiques de viatge mantingudes

Trencament de curtcircuit

Verificació Icn (classificat), Ics (servei).

3 operacions, interrupció reeixida, recuperació dielèctrica

Ambiental

Xoc mecànic, impacte, calor, foc, oxidació

Funcional després del condicionament, sense degradació de la seguretat

Material

Elements d'inspecció

Pla de mostreig

Equipament

Grànuls termoplàstics

Contingut de vidre, viscositat, humitat, color

Per lot, verificació COA

Indexador de flux de fusió, analitzador d'humitat, espectrofotòmetre

Fil de coure (contactes)

Puresa ≥99,9%, conductivitat, recuit

AQL 0,65

Espectròmetre, conductímetre

Solució de platejat

Concentració de metalls, pH, impureses

Seguiment diari

Espectròmetre d'absorció atòmica

Tira bimetàl·lica

Velocitat de deflexió, resistència, estabilitat

Per lot, prova de mostra

Forn tèrmic, mesura de deflexió

Filferro esmaltat

Diàmetre, gruix d'aïllament, tensió de ruptura

AQL 1.0

Micròmetre, provador dielèctric

Acer de molla

Resistència a la tracció, resistència a la fatiga, conformació

Per lot

Màquina de tracció, prova de fatiga

Estació

Paràmetres de control

Freqüència

Mètode

Emmotllament per injecció

Temperatura 280-320 °C, pressió 800-1200 bar, temps de cicle

Cada cicle

Monitorització SCADA, gràfics SPC

Estampació de contactes

Dimensió ± 0,02 mm, rebaba <0,01 mm, gruix de revestiment

Cada 30 minuts

Comparador òptic, analitzador XRF

Calibració bimetall

Deflexió a temperatura de referència, prova de fluència

Cada 100 unitats

Estació de calibratge automatitzada

Enrotllament de bobina

Recompte de girs, control de tensió, uniformitat de capa

Cada unitat

Màquina de bobinatge automatitzada amb retroalimentació

Muntatge del mecanisme

Força de commutació, funció lliure de viatges, espai de contacte

Cada unitat

Indicador de força, banc de proves automatitzat

Muntatge final

Marcat de parell, alineació de contactes, operació de mànec

Cada unitat

Sistema de visió, provador funcional

Element de prova

Estàndard

Mida de la mostra

Tensió de suport dielèctric

2 kV CA/1 min

100%

Resistència d'aïllament

> 100 MΩ @ 500 V CC

100%

Resistència de contacte

<100μΩ per pol

100%

Característiques d'enganxament

1,05×In (sense trajecte), 1,3×In (viatge), 5×In (instantània)

100%

Funcionament mecànic

5 cicles ON-OFF, verificació lliure de disparos

100%

Espai lliure entre contactes oberts

≥3 mm (segons IEC 60898-1)

100%

Inspecció visual i dimensional

Zero defectes en dimensions crítiques

100%

Marcant la permanència

Netejada amb dissolvent, prova d'abrasió

AQL 1.0

Integritat de l'embalatge

Prova de caiguda, vibració (ISTA 3A), etiquetatge

Per lot

Categoria d'equips

Especificació de la màquina

Funció

Capacitat

Emmotllament per injecció

Premsa d'injecció de termoplàstics de 120 tones (Arburg/Engel) amb manipulació robòtica

Carcassa MCB, coberta, producció de cambra d'arc

5.000 habitatges/dia

Estampació progressiva

Premsa d'alta velocitat de 60 tones (Bruderer/Yamada Dobby) amb protecció de matriu

Estampació de contactes, conformació de terminals

30.000 contactes/dia

Tractament superficial

Línia de revestiment de barril automatitzada (plata, llauna)

Gruix de la placa de contacte 8-12μm

5.000 kg/dia

Assemblea

Muntatge d'alta velocitat

Muntatge del mecanisme, calibratge, assaig

3.000 unitats/dia per línia

Equips de prova

Conjunt de prova d'injecció primària automatitzada (3-125 A, 10.000 A capacitat d'error)

Verificació de la corba temps-corrent

500 unitats/hora

Comprovador de resistència mecànica (20.000 cicles, IEC 60898-1 clàusula 9.11)

Proves de vida útil, control del desgast

200 unitats simultànies

Cambra de prova EMC (per a accessoris electrònics)

Proves d'immunitat/emissions

100 unitats/dia

Categoria de producte

Capacitat mensual

Temps de lliurament estàndard

Capacitat d'ordre urgent

MCB estàndard (0,5A-63A, SP/DP)

1.000.000 d'unitats

3-4 setmanes

3 dies (components en estoc)

MCB industrial (80A-125A, TP/4P)

200.000 unitats

3-4 setmanes

5 dies

DC MCB (IEC 60898-2)

100.000 unitats

3-4 setmanes

5 dies

Configuracions personalitzades (corbes especials, accessoris)

Base del projecte

4-6 setmanes

2 setmanes

Departament

Personal

Perícia

Responsabilitats

Enginyeria R+D

5 enginyers

Protecció de baixa tensió, ciència dels materials, disseny electromagnètic, automatització

Desenvolupament de nous productes (corbes B/C/D/K/Z), personalització, cartera de patents (30+ patents)

Enginyeria de processos

18 enginyers

Emmotllament per injecció, estampació de precisió, xapat, fabricació magra

Optimització de la línia de producció, documentació SOP, millora del rendiment (>99%), integració de l'automatització

Prova i validació

12 enginyers

Proves d'alt volum, simulació ambiental, enginyeria de fiabilitat

Coordinació de proves de tipus, automatització de proves rutinàries, anàlisi de fallades, gestió de certificacions

Garantia de qualitat

30 tècnics

ISO 9001, IATF 16949, control estadístic de processos (SPC), metrologia

Auditoria de proveïdors, auditoria de processos, gestió d'accions correctives, laboratori de calibratge

Enginyeria d'aplicacions

8 enginyers

Disseny elèctric residencial/comercial, coordinació selectiva, suport de camp

Suport tècnic al client, disseny de taulers de distribució, programes de formació

Certificació

Organisme emissor

Àmbit

Validesa

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

Sistema de gestió de la qualitat

Vigilància anual

Prova de tipus IEC 60898-1

Intertek

Seguretat i rendiment del producte

Per sèrie de productes

Marcatge CE

Organisme Notificat

Accés al mercat de la UE

Depenent del disseny

CCC (Xina)

CQC

Certificació obligatòria xinesa

5 anys de validesa

Esquema CB

IECEE

Certificació internacional

Per sèrie de productes

SEMKO (Suècia)

Intertek

Aprovació de seguretat del mercat nòrdic

Per sèrie de productes
