Proveïdor d'interruptors de fuga a terra OEM/ODM

Are you in need of high-quality and durable Earth Leakage Circuit Breakers? CDADAofereix solucions completes de personalització OEM. Com a fabricant fiable amb la nostra pròpia fàbrica, oferim una garantia de 3 anys als nostres productes.

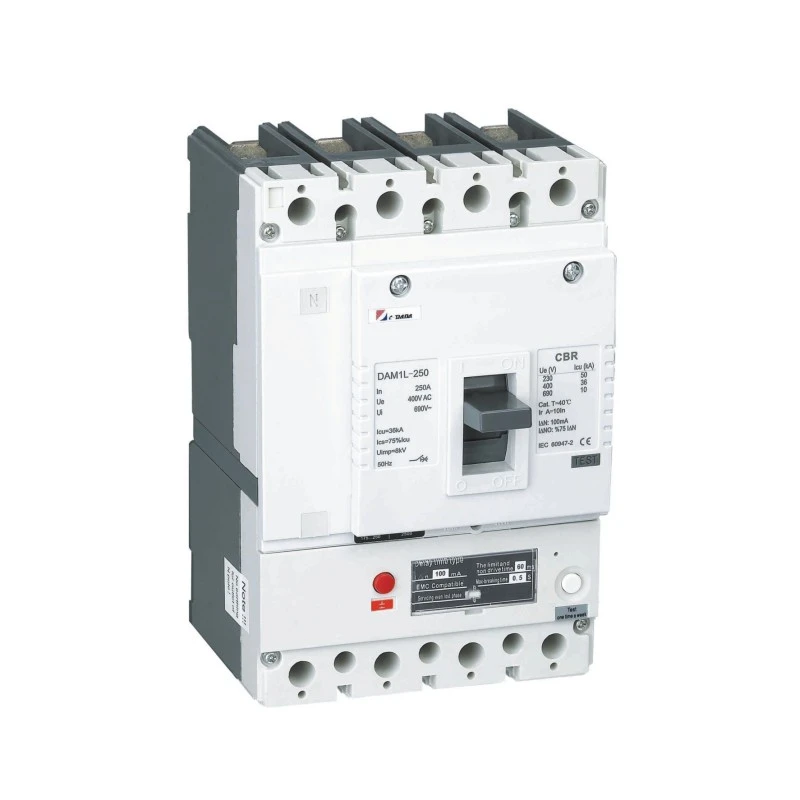

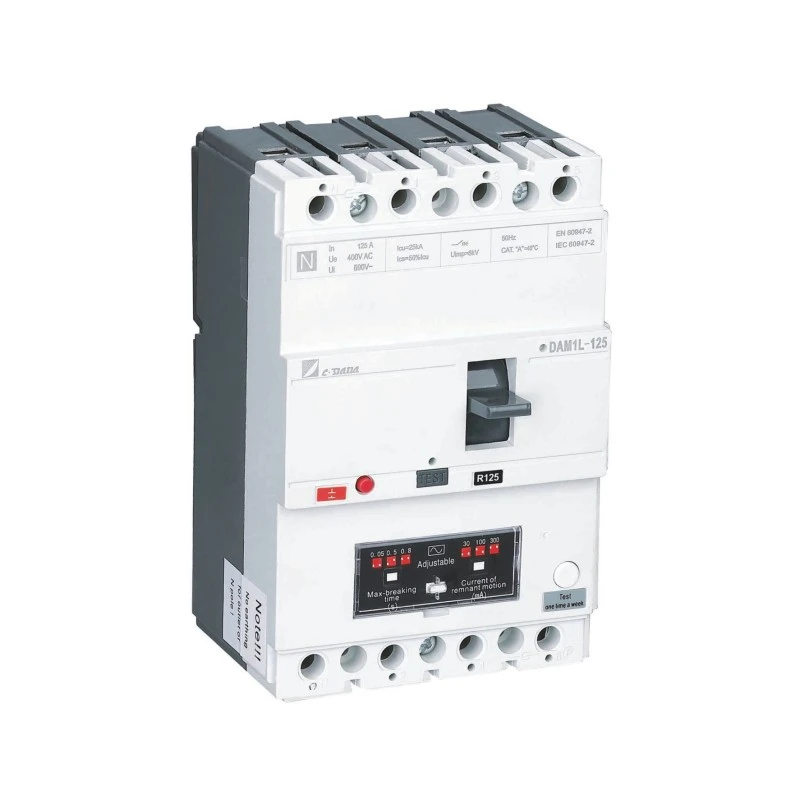

Què és un disjuntor de fuga a terra (CBR)?

AnInterruptor de fuga a terra (CBR), també conegut comEarth Leakage Circuit Breaker with Integral Overcurrent Protection (CBR) segons IEC 60947-2 annex B, és un dispositiu de protecció de baixa tensió sofisticat que combinaprotecció de corrent residual (fuga a terra). ambprotecció contra sobrecàrregues i curtcircuits in a single molded case unit. Funciona a tensions nominals de fins a415 V CA (50/60 Hz) amb les valoracions actuals de16A a 800A, els CBR serveixen com a dispositius de protecció integral per a aplicacions industrials, comercials i d'infraestructura crítica.

A diferència de l'autònomDisjuntors de corrent residual (RCCB)que només proporcionen protecció contra fuites a terra, els CBR integren:

Protecció de sobreintensitat tèrmica-magnètica o electrònica (Corbes L-S-I)

Detecció de corrent residual (sensibilitat de 10 mA a 1000 mA)

Capacitat de tall de curtcircuit fins a 85 kA

Aquesta integració elimina la necessitat de combinacions MCB/RCCB separades, reduint l'espai d'instal·lació i millorant la fiabilitat de la coordinació.

Categories i configuracions de producte

Classificació	Tipus	Interval actual	Característiques clau
Tipus de corrent residual	Tipus AC	16A - 800A	Detecta només corrents residuals de CA sinusoïdals, aplicacions d'ús general
Tipus de corrent residual	Tipus A	16A - 800A	Detects AC + pulsating DC (rectified AC), modern electronic loads
Sensibilitat (IΔn)	Alta sensibilitat	10mA - 30mA	Protecció del personal, llocs mèdics, zones humides
	Sensibilitat Mitjana	100mA - 300mA	Protecció contra incendis, industrial general
	Sensibilitat baixa	500mA - 1000mA	Prevenció d'incendis en instal·lacions amb altes fuites, protecció selectiva
Retard de temps	Instantània	Totes les valoracions	Propòsit general, <40ms a 5×IΔn
Retard de temps	Selectiu (tipus S)	100 mA - 1000 mA	Delayed tripping (130-500ms at 1×IΔn), upstream discrimination
Configuració de pols	4-Pols	16A - 800A	Protecció neutre ajustable trifàsica + neutre (50-100%)
Muntatge	Arreglat	16A - 800A	Connexió directa de barres, rendible

Graus de capacitat de ruptura:

Estàndard (N): 25kA – 36kA (xarxes de distribució)

Alt (S): 50kA – 70kA (xarxa industrial)

Ultra alt (H): 85kA (infraestructura elèctrica)

Funcions bàsiques i capacitats de protecció

Funcions de protecció integrades

Funció	Principi de detecció	Paràmetres tècnics
Protecció contra sobrecàrregues (L)	Expansió tèrmica bimetàl·lica o detecció electrònica RMS	0,8 – 1,0 × En configuració, corba de temps invers, precisió de ±10%
Retard de curtcircuit (S)	Temporització electrònica o retard magnètic	2-10 × In, 0,1 s – 0,5 s de retard, coordinació selectiva
Viatge instantani (I)	Solenoide magnètic o electrònic instantani	5-20 × In, <20 ms de funcionament, limitació de corrent
Fuga a terra (G/Δ)	Transformador de corrent d'equilibri central (CBCT)	10mA - 1000mA IΔn, precisió de sensibilitat ±10%
Falla a terra (GF)	Detecció de corrent de suma vectorial	20-100% d'entrada, retard de 0,1 s-1,0 s, mètode d'equilibri del nucli
Autocontrol	Comprovació de la integritat del circuit intern	Monitorització contínua de CBCT i bobina de dispar, sortida d'alarma de fallada

Tecnologia de detecció de corrent residual

ElTransformador de corrent d'equilibri central (CBCT) oTransformador toroidal forma el cor de la protecció contra fugas a terra:

Funcionament normal: Tots els conductors actius (fase + neutre) passen pel nucli toroidal. Els corrents equilibrats generen camps magnètics oposats que cancel·len el flux net zero, sense induir corrent secundari.

Condició d'avaria: Quan el corrent de fuga flueix a terra (a través d'una fallada d'aïllament o contacte humà), el desequilibri de corrent crea un flux magnètic residual al nucli toroidal. Aquest flux indueix tensió al bobinatge secundari, activant un relé sensible o un circuit de disparador electrònic.

Característiques de viatge segons IEC 61008/61009:

1 × IΔn: Viatge ≤ 300 ms (instantània), ≤ 500 ms (tipus S selectiu)

2 × IΔn: Viatge ≤ 150 ms (instantània), ≤ 200 ms (tipus S)

5 × IΔn: Viatge ≤ 40 ms (instantània), ≤ 150 ms (tipus S)

Entorns d'aplicació i casos d'ús

Sector Indústria	Aplicació específica	Especificacions típiques
Centres de dades	Distribució principal, bypass UPS, protecció de l'acoblador de bus	250A-500A, tipus A, 300mA tipus S selectiu, 70kA Icu, habilitat per a la comunicació
Instal·lacions sanitàries	Hospital main distribution, medical IT systems, operating theaters	100A-400A, Type A, 10mA/30mA high sensitivity, isolation monitoring
Plantes de fabricació	Motor control centers, welding equipment, variable speed drives	160A-500A, tipus B (per a VFD), 300mA, 50kA Icu, viatge electrònic
Edificis Comercials	Distribució de gran alçada, centres comercials, aeroports	125A-400A, tipus A, 100mA/300mA, 36kA Icu
Petroli i gas/Marí	Plataformes offshore, plataformes de perforació, sistemes d'alimentació de vaixells	250A-500A, tipus A, 500mA, tropicalitzat (T2), resistent a la corrosió

Procés de fabricació i flux de treball de producció

Seqüència de fabricació de precisió

IQC de matèries primeres → Producció de transformadors toroidals → Fabricació de caixa modelada → Muntatge del sistema de contacte → Integració de la unitat de viatge electrònica → Calibració del mòdul de corrent residual → Muntatge primari → Proves integrals → QC final → Embalatge

Etapes crítiques de fabricació

Etapa	Detalls del procés	Punts de control de qualitat
Bobinat del transformador toroidal	Nucli de ferrita o nanocristal·lí d'alta permeabilitat (µr > 10.000), bobinat de precisió de bobinats primaris (de pas) i secundaris (detecció), impregnació al buit	Verificació de la corba de magnetització del nucli, tensió secundària a 1 × IΔn ± 5%, resistència d'aïllament > 100 MΩ
Integració CBCT	Muntatge del nucli toroidal al voltant de tots els conductors de fase/neutre, blindatge contra camps magnètics externs, connexió al relé de disparador/electrònica	Balance test with 6×In load (no nuisance trip), immunity to 3rd harmonics
Mecanisme de desplaçament de corrent residual	Relé polaritzat sensible (potència d'activació de 5-50 mW) o disparador MOSFET electrònic, acoblament mecànic a la barra de desconexión principal	Verificació de potència de viatge, temps de resposta <20 ms, estabilitat de temperatura -25 °C a +70 °C
Producció de caixa modelada	Emmotllament per injecció de plàstic termoendurible BMC (DMC-2), curat a 150-180 °C, alta resistència al seguiment > 600 V	Tolerància dimensional ± 0,1 mm, rigidesa dielèctrica > 15 kV/mm, retardant de flama UL 94 V-0
Assemblea de contacte principal	Contactes de coure platejat (AgNi 90/10), braços mecanitzats per CNC, soldadura en atmosfera de nitrogen	Resistència de contacte <50μΩ, gruix de plata 8-12μm (XRF), duresa HV 100-150
Programació de la unitat de viatge electrònica	Protecció LSIG+Δ basada en microprocessador, càrrega de firmware, calibratge de corbes, configuració del protocol de comunicació	±5% de precisió actual, ±10% de precisió del temps, verificació ZSI (Zone Selective Interlocking)
Integració i calibratge finals	Muntatge d'un sistema de disparador termomagnètic o electrònic amb mòdul de corrent residual, enclavament mecànic, mecanisme de maneta	Verificació combinada de sobreintensitat + fuga a terra, resistència dielèctrica 3kV/1min

Especificacions de matèries primeres i components

Component	Especificació del material	Normes de proveïdors	Propietats clau
Nucli toroidal (CBCT)	Aliatge nanocristal·lí (Finemet) o ferrita Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Alta permeabilitat µr > 10.000, baixa coercivitat <2A/m, densitat de flux de saturació >1,2T
Fil de bobina de detecció	Filferro de coure esmaltat (0,05-0,1 mm), classe F 155 °C	IEC 60317	Tensió de ruptura > 1 kV, flexibilitat > 10 × diàmetre, soldabilitat 390 °C
Relleu de viatge	Relé de bloqueig polaritzat, sensibilitat 5-50mW	IEC 61810	Temps de resposta <10ms, resistència de la bobina 1-5kΩ, vida mecànica >10⁶ operacions
Carcassa modelada	BMC (Bulk Molding Compound) DMC-2, reforçat amb fibra de vidre	IEC 60664-1, UL 94 V-0	Índex de seguiment > 600 V, resistència a la calor 180 ° C, resistència a l'impacte > 8 kJ/m²
Contactes principals	Electrolytic copper (Cu-ETP) + Silver-nickel plating (AgNi 90/10)	ASTM B152	Conductivity ≥100% IACS, arc erosion resistance, anti-welding properties
Elements bimetàl·lics	Compost Inconel/acer passivat (ASTM TM2)	ASTM B388	Deflection rate 0.15-0.25mm/°C, long-term stability ±3%, creep resistance
Components electrònics	PCB de grau industrial, sensors d'efecte Hall, processadors ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Operating temperature -25°C to +70°C, EMC immunity Level 4, SIL 2 capable
Terminals	Coure T2 (C11000) amb estanyat (8-12μm)	ASTM B187/B16	Densitat de corrent 1,2-1,5 A/mm², resistència de parell 5-15 Nm, resistència a la corrosió
Mecanisme de funcionament	Acer de molla (SWOSC-V) o acer inoxidable (301)	JIS G 3560	Vida a la fatiga> 20.000 cicles, resistència a la tracció 1800-2000MPa, relaxació <5%

Compliment d'estàndards i protocols de proves

Marc de normes internacionals

Estàndard	Àmbit	Valoracions aplicables
IEC 60947-2 Annex B	Interruptors que incorporen protecció de corrent residual (CBR)	CBR industrials >80A, protecció integral
EN 60947-2	Versió harmonitzada europea de l'IEC 60947-2	Marcat CE, compliment del mercat de la UE
GB/T 14048.2	Equivalent a l'estàndard nacional xinès	Certificació CCC, mercat de la Xina

Proves de tipus obligatòries (IEC 60947-2 + annex B)

Categoria de prova	Prova específica	Criteris d'acceptació
Rendiment del corrent residual	Temps d'intervenció a 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (instantània); Tipus S: ≤500ms, ≤200ms, ≤150ms
	No dispara a 0,5 × IΔn	No hi ha viatge durant el temps de retard nominal 2x
	Resistència al corrent de sobretensió (8/20μs, 3kA)	Sense viatge molest, tipus A: impuls de 250 A, tipus F: 1000 A, tipus B: 3000 A
Protecció contra sobreintensitat	Augment de la temperatura a la classificació In	Terminals ≤80K, caixa ≤40K
	Trencament de curtcircuit (Icu/Ics)	3 operacions, interrupció reeixida, recuperació dielèctrica
	Verificació de la corba de viatge (L-S-I)	± 10% de precisió actual, ± 20% de precisió del temps
Propietats dielèctriques	Resistent a la freqüència elèctrica (2,5 kV-3,5 kV/1 min)	Sense avaria, sense flashover
Propietats dielèctriques	Resistència a impulsos (8kV 1,2/50μs)	Sense descàrrega pertorbadora
Mecànica i mediambiental	Resistència mecànica (10.000-20.000 cicles)	<5% de deriva de paràmetres, sense fallada
Mecànica i mediambiental	Immunitat EMC (sèrie IEC 61000-4)	No nuisance tripping from radiated/conducted interference

Control de qualitat i estàndards d'inspecció de fàbrica

QC de material entrant (IQC)

Material	Elements d'inspecció	Pla de mostreig	Equipament
Nuclis toroidals	Permeabilitat magnètica, flux de saturació, pèrdues del nucli	Per lot, prova de corba B-H	Analitzador B-H, analitzador d'impedància
Fil de detecció	Diàmetre, gruix d'aïllament, tensió de ruptura	AQL 0,65	Micròmetre, provador dielèctric
Compost plàstic BMC	Contingut de vidre, viscositat, característiques de curació, índex de seguiment	Per lot, COA + proves	Reòmetre, analitzador DSC, aparell de prova de seguiment
Solució de platejat	Concentració de metalls, pH, impureses	Seguiment diari	Espectròmetre d'absorció atòmica
Components electrònics	Prova de funció, verificació de paràmetres, versió de firmware	100% AOI, 5% funcional	Mesurador LCR, oscil·loscopi, exploració de límits

Control de qualitat en procés (IPQC)

Estació	Paràmetres de control	Freqüència	Mètode
Bobinat del transformador toroidal	Relació de girs, inductància, resistència d'aïllament	Cada unitat	Mesurador LCR, provador d'aïllament
Muntatge CBCT	Prova d'equilibri amb càrrega nominal, immunitat als harmònics	Cada 100 unitats	Prova d'injecció primària, generador d'harmònics
Calibració de corrent residual	Llindar de viatge a IΔn, temps de resposta, sense viatge a 0,5×IΔn	Cada unitat	Comprovador de RCD automatitzat (programable 0,5-1000 mA)
Conjunt de contacte principal	Espai de contacte, pressió, alineació, resistència	Cada 100 unitats	Indicador de força, microohmímetre
Integració final	Verificació combinada de sobreintensitat + fuga a terra	Cada unitat	Banc de proves integrat (injecció primària + simulació de fuites)

Control de qualitat final (FQC) i QC sortint (OQC)

Element de prova	Estàndard	Mida de la mostra
Temps de viatge de corrent residual	1×IΔn, 2×IΔn, 5×IΔn segons IEC 61008/61009	100%
Prova sense viatge a 0,5×IΔn	2 × temps de retard nominal	100%
Corba d'interrupció per sobreintensitat	1,05 × polzada, 1,25 × polzada, 5 × polzada, 10 × polzada	100%
Tensió de suport dielèctric	2,5 kV CA/1 min	100%
Resistència d'aïllament	> 100 MΩ @ 500 V CC	100%
Resistència de contacte	<50μΩ per pol	100%
Verificació del marcatge de parell	Apretament del terminal segons especificació	100%
Inspecció visual i dimensional	Zero defectes en dimensions crítiques	100%
Marcant la permanència	Netejada amb dissolvent, prova d'abrasió	AQL 1.0
Integritat de l'embalatge	Prova de caiguda, vibració (ISTA 3A)	Per lot

Infraestructura de producció i capacitat de fabricació

Equips de producció avançats

Categoria d'equips	Especificació de la màquina	Funció	Capacitat
Màquines de bobinatge toroidal	Enrotllament toroidal automatitzat amb control de tensió	Enrotllament primari/secundari CBCT, estratificació de precisió	5.000 transformadors/dia
Forn de recuit del nucli	Recuit al buit amb atmosfera de nitrogen	Tractament tèrmic del nucli nanocristal·lí, alleujament de l'estrès	2.000 nuclis/lot
Emmotllament per injecció	Premsa termoestable BMC de 300 tones	Carcassa CBR, canal d'arc, blocs de terminals	3.000 casos/dia
Mecanitzat CNC	Centre de mecanitzat vertical de 5 eixos	Mecanitzat de precisió per contacte, geometries complexes	8.000 conjunts de contactes/mes
Tractament superficial	Línia de platejat automatitzada	Revestiment de contacte 8-12μm, uniformitat de gruix ± 1μm	4.000 kg/dia
Assemblea	Cèl·lules de muntatge laboral	Muntatge de mecanismes, integració CBCT, calibratge	1.500 unitats/dia per línia
Equips de prova	Banc de proves CBR integrat	Verificació combinada de sobreintensitat + corrent residual	300 unitats/hora
	Cambra de prova EMC (3m/10m, Teseq)	Proves d'immunitat/emissions per a unitats electròniques	50 unitats/dia

Capacitat de producció i terminis d'execució

Categoria de producte	Capacitat mensual	Temps de lliurament estàndard	Capacitat d'ordre urgent
CBR 4P (16A-125A)	10.000 unitats	4-5 setmanes	3 dies (components en estoc)
CBR industrial (160A-400A)	8.000 unitats	4-5 setmanes	5 dies
CBR industrial pesant (630A-800A)	3.000 unitats	4-5 setmanes	7 dies
Configuracions personalitzades (IΔn especials, corbes)	Base del projecte	5-6 setmanes	2 setmanes

Enginyeria i Estructura de l'equip tècnic

Departament	Personal	Perícia	Responsabilitats
Enginyeria R+D	5 enginyers	Tecnologia de corrent residual, disseny de sensors magnètics, sistemes encastats, electrònica de potència	Nou desenvolupament CBR, innovació tipus B/F/B+, cartera de patents (40+ patents)
Enginyeria de processos	18 enginyers	Fabricació de transformadors toroidals, modelat BMC, muntatge de precisió, manufactura magra	Production optimization, SOP documentation, yield improvement (>99.5%)
Prova i validació	15 enginyers	Proves d'alta corrent, simulació de corrent residual, EMC, proves ambientals	Coordinació de proves de tipus (IEC 60947-2 annex B, IEC 61008/61009), anàlisi de fallades
Enginyeria d'aplicacions	10 enginyers	Coordinació selectiva, esquemes de protecció contra fuga a terra, aplicacions EV/renovables	Customer technical support, discrimination studies, site commissioning
Garantia de qualitat	30 tècnics	ISO 9001, ISO 14001, statistical process control, metrology laboratory	Auditoria de proveïdors, auditoria de processos, acció correctiva, gestió de calibratge

Certificacions i documentació de compliment

Certificació	Organisme emissor	Àmbit	Validesa
ISO 9001:2015	ZHONGDA HUAYUAN	Sistema de gestió de la qualitat	Vigilància anual
IEC 60947-2 Annex B Prova de tipus	Intertek	Rendiment industrial CBR	Per sèrie de productes
Marcatge CE	Organisme Notificat	Accés al mercat de la UE	Depenent del disseny
CCC (Xina)	CQC	Certificació obligatòria xinesa	5 anys de validesa
Esquema CB	IECEE	Certificació internacional	Per sèrie de productes

Per què la nostra fabricació CBR es diferencia

La nostra instal·lació de producció representa40 anys d'especialització en tecnologia de protecció de corrent residual i fuga a terra, proporcionant CBR que superen els estàndards globals mitjançant:

Experiència en transformadors toroidals: Producció interna del nucli nanocristal·lí, automatització de bobinatge de precisió i proves CBCT completes que garanteixen una precisió de sensibilitat <±5%

Integració vertical: Des del processament del material bàsic fins al muntatge final, control complet dels components crítics (transformadors toroidals, unitats de control electrònics, caixes modelades)

Infraestructura de proves avançades: 3 milions de dòlars o més invertits en sistemes de prova CBR integrats capaços de verificar simultàniament sobreintensitat i corrent residual, proves de sensibilitat de CC tipus B i compliment EMC

Estratègia global de certificació: Compliment de diversos estàndards que permet una entrada perfecta al mercat a més de 100 països sense proves redundants

Per a especificacions tècniques, estudis de coordinació selectiva, orientació d'aplicacions de tipus B o programació d'auditoria de fàbrica, el nostre equip d'enginyers ofereix consulta directa per garantir que la vostra arquitectura de protecció contra fuites a terra compleixi tant els requisits de seguretat del personal com els objectius de continuïtat operativa.

CDADA és un fabricant i proveïdor Interruptor de fuga a terra a la Xina. La nostra fàbrica dóna servei a diverses indústries com ara sistemes d'alimentació, automatització d'edificis i fabricació industrial, oferint solucions flexibles OEM/ODM.
