Què és un interruptor de corrent continu?

A Interruptor de corrent continu és un dispositiu de protecció especialitzat dissenyat per interrompre circuits de corrent continu (DC) en condicions de sobrecàrrega, curtcircuit o fallada. A diferència dels interruptors automàtics de CA que es beneficien dels encreuaments per zero de corrent natural (100-120 vegades per segon a 50/60 Hz), els interruptors de CC han d'apagar a la força unarc continu i unidireccional que no té propietats autoextinguts inherents. Aquesta diferència fonamental requereix tecnologies sofisticades d'extinció d'arc, fent que els interruptors de corrent continu siguin físicament més grans, més complexos i més cars que els seus homòlegs de CA.

Els interruptors automàtics de CC funcionen en intervals de tensió des de12V a 1500V DC, amb les qualificacions actuals que abasten2A a 2500A. Serveixen com a components de protecció crítics en sistemes solars fotovoltaics (PV), sistemes d'emmagatzematge d'energia de bateries (BESS), infraestructures de càrrega de vehicles elèctrics (EV).ctura, centres de dades amb distribució d'energia de CC, controls de motors de CC industrials i sistemes elèctrics marins.

El repte principal de la interrupció de corrent continu rau enfísica de l'extinció d'arcs: Els arcs de corrent continu mantenen columnes de plasma estables amb temperatures superiors a 10.000 °C, que requereixen allargament forçat, refredament i desionització mitjançant camps magnètics, canals d'arc i materials de contacte especialitzats.

Categories i configuracions de producte

Classificació	Tipus	Interval de corrent/tensió	Característiques clau
Per Construcció	DCMCB (miniatura)	2A - 125A, 250V - 1000V DC	Muntatge en carril DIN, configuracions de viatge fixes, PV residencial/comercial
	DCMCCB (caixa modelada)	10A - 2500A, 500V - 1500V DC	Disparadors regulables, gran capacitat de trencament, industrial/utilitat
	DCACB (disjuntor d'aire)	630 A – 6300 A, 1000 V CC	Disseny extret, protecció electrònica, distribució d'energia
	Interruptor DC d'estat sòlid	100A - 5000A, fins a 1500V DC	Basat en semiconductors, <1 ms de funcionament, sense arc, cost premium
Per tensió nominal	Baixa Tensió	12V - 250V DC	Automoció, marina, telecomunicacions
	Mitja tensió (estàndard fotovoltaic)	250V - 1000V DC	Cordes solars fotovoltaiques, caixes combinadores, residencials/comercials
	Alta tensió	1000V - 1500V DC	FV a escala de serveis públics, emmagatzematge de la bateria, càrrega ràpida de vehicles elèctrics
Per configuració de pols	1-Pol	250 V CC	FV d'una sola cadena, CC de baixa tensió
	2 pols (sèrie)	500V - 750V DC	Connexió sèrie bipolar de voltatge mitjà PV
	3-Pols	750 V CC	Sistemes de corrent continu trifàsic, industrials especialitzats
	4 pols (sèrie)	1000V - 1500V DC	Infraestructura fotovoltaica d'alta tensió, bastidors de bateries, EV
Per Trip Technology	Termomagnètic	2A - 800A	Sobrecàrrega bimetàl·lica + curtcircuit de solenoide, econòmic
	Electrònica	100A - 2500A	Comunicació basada en microprocessador, corbes ajustables
	Només magnètic	10A - 100A	Només curtcircuit, protecció del motor, funcionament ràpid

Designació crítica:Sensibilitat a la polaritat Els interruptors de corrent continu han d'estar marcats ambpositiu (+) i negatiu (-) terminals, amb indicadors de direcció actuals. La instal·lació de polaritat inversa pot provocar una fallada catastròfica a causa del comportament asimètric de l'arc.

Funcions bàsiques i principi de funcionament

El desafiament DC Arc

A diferència dels arcs de corrent altern que s'extingeixen de manera natural als encreuaments per zero actuals, els arcs de corrent continu presenten reptes d'extinció únics:

Paràmetre	AC Arc	Arc DC
Forma d'ona actual	Sinusoïdal, encreuaments per zero cada 10 ms (50 Hz)	Contínua, magnitud constant
Tensió d'arc	Fluctua amb el corrent	Estable, requereix extinció forçada
Extinció de l'arc	Natural al pas per zero	Es requereix allargament forçat + refredament
Energia d'arc	Pulsada, mitjana més baixa	Calor continu i concentrat
Desgast de contacte	Moderat	Sever sense extinció adequada
Buit requerit	Més petit	2-3 vegades més gran per a tensió equivalent

Tecnologies d'extinció d'arcs

Tecnologia	Mecanisme	Aplicació	Rendiment
Esclat magnètic	La força de Lorentz F = I × L × B impulsa l'arc en plaques divisores a 50-200 m/s	Universal per DC MCB/MCCB	El trencament més comú, rendible, de 10-20 kA
Chute d'arc amb plaques divisores	Arc dividit en segments en sèrie, refredat, desionitzat	Estàndard en tots els interruptors DC	Component essencial, caiguda de tensió per placa 30-50V
Imants permanents	Imants de NdFeB (0,1-0,3T) perpendiculars al camí de l'arc	MCB compactes de CC	Sense energia externa, temperatura estable fins a 150 °C
Bobina d'explosió electromagnètica	La bobina autoenergitzada genera un camp proporcional al corrent de falla	MCCB d'alta corrent	La força augmenta amb la protecció actual i adaptativa
Interrupció del buit	Arc extingit al buit (sense mitjà ionitzable)	DC d'alta tensió, especialitzat	Excel·lent per> 1000 V DC, llarga vida, car
Explosió d'aire	L'aire comprimit refreda i estira l'arc	Industrial d'alta potència, llegat	Alt manteniment, poc utilitzat en dissenys moderns

Física d'explosió magnètica

L'equació de força de Lorentz regeix la manipulació de l'arc de corrent continu:

F = I × L × B

On:

F = Força sobre arc (Newtons)

I = Corrent d'arc (amperes)

L = Longitud de l'arc (metres)

B = Densitat de flux magnètic (Tesla)

Exemple de càlcul:

Corrent d'arc: 1000A

Longitud de l'arc: 0,02 m (2 cm)

Camp magnètic: 0,2 T

Força: F = 1000 × 0,02 × 0,2 = 4N

Acceleració: a = 4N / (5×10⁻⁴ kg/m × 0,02 m) = 400.000 m/s²

Aquesta enorme acceleració condueix l'arc a plaques divisores en mil·lisegons, on es segmenta, es refreda i s'extingeix.

Entorns d'aplicació i casos d'ús

Sector Indústria	Aplicació específica	Especificacions típiques	Requisits crítics
Solar fotovoltaica (Residencial)	Protecció de cordes, caixes combinadores	10A-32A, 250V-500V DC, 2 pols, corba tipus C	Resistència UV, carcassa IP65, 20kA Icu
Solar fotovoltaica (comercial)	Caixa de combinació principal, protecció de l'inversor	63A-125A, 500V-1000V DC, 4 pols, 10-20kA Icu	Ambient alt (60 °C), resistència al corrent invers
Solar fotovoltaica (utilitat)	Inversor central, recollida DC	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Coordinació selectiva, seguiment remot
Emmagatzematge d'energia de la bateria	Protecció de bastidor de bateries, bus de corrent continu	125A-630A, 750V-1500V DC, viatge electrònic, 4 pols	Protecció bidireccional, alt corrent de curtcircuit
Càrrega EV	Protecció de carregador ràpid de CC, interfície de bateria	200A-400A, 500V-1000V DC, alta resistència	Funcionament freqüent, alta entrada, seguretat SIL 2
Centres de dades	Distribució 380V DC, protecció UPS	63A-250A, 380V DC, alt trencament, baixa energia	Temps d'inactivitat mínim, coordinació selectiva
Tracció Ferroviària	Metro, tramvia, ferrocarril subministrament de corrent continu	1000A-4000A, 750V-1500V DC, DC ACB	Alta resistència mecànica, resistència a les vibracions
Marí/Marí marí	Distribució de DC de vaixells, plataformes offshore	100A-400A, 500V DC, resistent a la corrosió	Spray salin, tropicalitzat, ensopegada redundant

Procés de fabricació i flux de treball de producció

Seqüència de fabricació de precisió

IQC de matèries primeres → Fabricació de sistemes de contacte → Muntatge de canal d'arc → Integració del sistema magnètic → Muntatge del mecanisme → Calibració de la unitat de viatge → Muntatge primari → Proves d'alta corrent → QC final → Embalatge

Etapes crítiques de fabricació

Etapa	Detalls del procés	Punts de control de qualitat
Contacta amb Fabricació	Puntes de contacte de plata-tungstè (AgW 70/30) o coure-tungstè (CuW 80/20), soldadura amb suport de coure, conformació de geometria de neteja	Duresa HV 120-180, resistència a l'erosió de l'arc, resistència de contacte <1mΩ, força de soldadura> 80MPa
Construcció de canals d'arc	Plaques divisores de ceràmica (6-15 plaques depenent de la tensió), corredors d'arc d'acer, integració d'imants permanents, geometria optimitzada de la cambra d'arc	Rigidesa dielèctrica > 3 kV, temps d'extinció de l'arc <10 ms, densitat de flux magnètic 0,15-0,25T
Sistema d'explosió magnètica	Col·locació d'imants permanents NdFeB (grau N52), mecanitzat de peces polars, optimització de circuits magnètics, compensació de temperatura	Densitat de flux ± 10% de tolerància, coeficient de temperatura -0,1%/°C, resistència a la desmagnetització
Assemblea de mecanismes	Commutador ràpid de fabricació/ruptura ràpida, emmagatzematge d'energia de molla, enllaç sense enganxament, molles de pressió de contacte	Velocitat d'obertura del contacte > 1,2 m/s, resistència mecànica 20.000 cicles, temps de viatge <20 ms
Calibració de la unitat de viatge	Calibració d'elements tèrmics bimetàl·lics (± 5% de precisió), configuració de la bretxa del solenoide magnètic, verificació de la corba temps-corrent	1,05×En sense viatge, 1,25×En viatge <1h, 5×En instant, registre de dades
Proves d'alta corrent	Prova d'injecció primària a 10kA-20kA, verificació d'extinció de l'arc, mesura de l'augment de temperatura	Verificació de la capacitat de ruptura, desgast de contacte <5% després de la prova, recuperació dielèctrica

Especificacions de matèries primeres i components

Component	Especificació del material	Normes de proveïdors	Propietats clau
Contactes principals	Plata-tungstè (AgW 70/30) o coure-tungstè (CuW 80/20)	ASTM B702, IEC 60368	Alta resistència a l'erosió de l'arc, antisoldadura, conductivitat 45-55% IACS
Plaques de canal d'arc	Ceràmica d'alúmina (Al₂O₃ 95%) o esteatita	IEC 60672	Resistència a la calor >1200°C, rigidesa dielèctrica >15kV/mm, extinció de l'arc
Imants permanents	NdFeB N52 (neodimi-ferro-bor)	IEC 60404-8-1	Remanència 1,48 T, coercivitat > 1000 kA/m, temperatura estable fins a 150 °C
Peces de pol magnètic	Acer baix en carboni 1008 o acer al silici	ASTM A1008	Alta permeabilitat, baixa remanència, guia de flux magnètic
Estoig modelat	BMC (DMC-2) termoestables o PA66 GF30	IEC 60664-1, UL 94 V-0	Índex de seguiment > 600 V, resistència a la calor 180 °C, contenció de l'arc
Contacta amb Springs	Coure beril·li (CuBe2) o acer inoxidable 301	ASTM B196	Vida a la fatiga> 50.000 cicles, pressió constant, resistència a la corrosió
Terminals	Coure C11000 amb estanyat o platejat	ASTM B187	Densitat de corrent 1,5-2,0 A/mm², baixa resistència de contacte, resistència a l'oxidació
Elements bimetàl·lics	Compost Inconel/acer passivat	ASTM B388	Velocitat de deflexió 0,2 mm/°C, estabilitat ±3%, precisió de calibratge ±5%
Components electrònics (per a unitats de control electrònics)	PCB de grau industrial, sensors Hall, processadors ARM	IEC 60721-3-3	Funcionament de -25 °C a +70 °C, nivell EMC 3, compatible amb SIL 2

Compliment d'estàndards i protocols de proves

Marc de normes internacionals

Estàndard	Àmbit	Valoracions aplicables
IEC 60947-2	Aparament de baixa tensió - Interruptors (inclou DC)	Estàndard universal per a interruptors DC fins a 1500 V DC
IEC 60898-2	Interruptors de corrent continu (domèstic)	MCB DC fins a 125 A, 220 V DC (1 pol), 440 V DC (2 pols)
IEC 61643-31	SPD per a aplicacions fotovoltaiques	Coordinació de protecció contra sobretensions de CC amb interruptors
GB/T 14048.2	Estàndard nacional xinès	Certificació CCC per al mercat de la Xina

Requisits crítics de prova de CC:

Prova de corrent de càrrega de CC crítica: Verificació del corrent de tall on el temps d'arc augmenta significativament

Capacitat de tall de curtcircuit: provat a la tensió de CC màxima amb una constant de temps especificada (relació L/R)

Rendiment de sobrecàrrega: Verificació del viatge tèrmic a 1,45×In durant 1 hora

Proves de tipus obligatòries (IEC 60947-2 per a CC)

Categoria de prova	Prova específica	Criteris d'acceptació
Pujada de la temperatura	Corrent continu a In nominal	Terminals ≤80K (plata), ≤65K (nues), estoig ≤40K
Propietats dielèctriques	Resistent a la freqüència elèctrica (2,5 kV-3,5 kV/1 min), impuls (8 kV)	Sense avaria, sense flashover
Característiques d'enganxament	Sobrecàrrega: 1,05 × In (sense trajecte), 1,25 × In/1,45 × In (Viatge dins dels límits)	Temps d'intervenció convencionals per corba
	Curtcircuit: 5×In, 10×In desplaçament instantani	<20 ms de funcionament
Rendiment operatiu	Mecànica: 20.000 cicles; Elèctric: 10.000 cicles	<5% de deriva de paràmetres
Trencament de curtcircuit	Icu (últim), Ics (servei) a tensió nominal de CC	Interrupció correcta, sense soldadura de contacte
Corrent crític de càrrega DC	Verificació dels límits de temps d'arc	Sense arc excessiu dins del rang nominal
Verificació d'explosió magnètica	Temps d'extinció de l'arc, integritat de la cambra de l'arc	<10 ms de durada de l'arc, sense trencament de la cambra
Ambiental	Calor humida, fred, calor seca, vibració	Funcional després del condicionament

Control de qualitat i estàndards d'inspecció de fàbrica

QC de material entrant (IQC)

Material	Elements d'inspecció	Pla de mostreig	Equipament
Consells de contacte de tungstè	Densitat, duresa, contingut de plata, tolerància dimensional	Per lot	Espectròmetre, tester de duresa, CMM
Imants de NdFeB	Remanència, coercivitat, coeficient de temperatura, revestiment	Per lot	Histèresigraph, bobina de Helmholtz
Plaques de ceràmica	Rigidesa dielèctrica, resistència al xoc tèrmic, dimensions	Per lot	Comprovador dielèctric, cambra de xoc tèrmic
Portadors de coure	Conductivitat, duresa, gruix de revestiment	Per lot	Conductimetre, micròmetre, XRF
Plàstic termoestable	Contingut de vidre, viscositat, temps de curat, inflamabilitat	Per lot	DSC, indexador de flux de fusió, aparell UL 94

Control de qualitat en procés (IPQC)

Estació	Paràmetres de control	Freqüència	Mètode
Soldadura per contacte	Temperatura 800-850 °C, atmosfera, força de l'articulació	Cada 100 unitats	Termoparell, provador de cisalla, metalografia
Col·locació d'imants	Verificació de polaritat, densitat de flux, alineació	Cada unitat	Fluxometre, sistema de visió
Muntatge de canal d'arc	Espaiat entre plaques, alineació de l'imant, geometria del corredor	Cada 50 unitats	Indicadors d'anar/no anar, mapes de densitat de flux
Calibració del mecanisme	Velocitat d'obertura, pressió de contacte, força de desplaçament	Cada unitat	Càmera d'alta velocitat, mesurador de força, banc automatitzat
Prova d'unitats de viatge	Corba temps-corrent, viatge instantani, compensació ambiental	Cada unitat	Comprovador d'injecció primària (10.000 A), registre de dades

Control de qualitat final (FQC) i QC sortint (OQC)

Element de prova	Estàndard	Mida de la mostra
Verificació del marcatge de polaritat	Corregir el marcatge de direcció +/-/actual	100%
Resistència de contacte	<1 mΩ per pol	100%
Tensió de suport dielèctric	2,5 kV CA/1 min	100%
Resistència d'aïllament	> 100 MΩ @ 500 V CC	100%
Característiques d'enganxament	Verificació de 1,05 × in, 1,25 × in, 5 × in, 10 × in	100%
Funció d'explosió magnètica	Prova d'extinció d'arc a corrent nominal	100%
Funcionament mecànic	10 cicles ON-OFF, funcionament suau	100%
Inspecció visual i dimensional	Liquidació, fluència, marcatge de permanència	100%
Mostreig d'alta corrent	Verificació de la capacitat de ruptura (10kA)	AQL 0,65
Integritat de l'embalatge	Prova de caiguda, vibració (ISTA 3A)	Per lot

Infraestructura de producció i capacitat de fabricació

Equips de producció avançats

Categoria d'equips	Especificació de la màquina	Funció	Capacitat
Contacta amb Fabricació	Forn de soldadura al buit (10⁻³ mbar, 900 °C)	Soldadura per contacte tungstè-plata	5.000 contactes/dia
Muntatge d'imants	Col·locació automatitzada d'imants amb detecció de polaritat	Integració d'imants NdFeB, verificació de flux	3.000 assemblees/dia
Producció d'Arc Chute	Premsat de planxa ceràmica, cocció, metal·lització	Fabricació de plaques separadores	10.000 plaques/dia
Assemblea de mecanismes	Cèl·lules d'assemblea laboral	Muntatge d'alta velocitat, calibratge	2.000 unitats/dia per línia
Equips de prova	Set de prova d'injecció primària (capacitat de 20.000 A CC)	Verificació de viatge d'alta corrent	300 unitats/dia
	Cambra de prova d'extinció d'arc (imatge d'alta velocitat)	Anàlisi del comportament de l'arc, verificació d'explosió	50 unitats/dia
	Cambra de prova ambiental (temperatura, humitat, vibració)	Conformitat IEC 60068-2	100 unitats/dia

Capacitat de producció i terminis d'execució

Categoria de producte	Capacitat mensual	Temps de lliurament estàndard	Capacitat d'ordre urgent
DC MCB 1P/2P (10A-63A, 250V-500V)	200.000 unitats	4-5 setmanes	5 dies
DC MCB 4P (63A-125A, 1000V)	100.000 unitats	4-5 setmanes	7 dies
DC MCCB (125A-400A, 500V-1000V)	30.000 unitats	4-5 setmanes	10 dies
DC MCCB (630A-1600A, 1000V-1500V)	10.000 unitats	4-5 setmanes	2 setmanes
CC d'alta tensió (1500 V+, especialitzat)	Base del projecte	8-12 setmanes	4 setmanes

Enginyeria i Estructura de l'equip tècnic

Departament	Personal	Perícia	Responsabilitats
Enginyeria R+D	5 enginyers	Física de l'arc de CC, simulació de camps magnètics, materials de contacte, electrònica de potència	Desenvolupament de nous interruptors de corrent continu, cartera de patents (35 patents o més), innovació HVDC
Enginyeria de processos	20 enginyers	Soldadura al buit, muntatge d'imants, processament ceràmic, automatització	Optimització de la producció, millora del rendiment (>98%), integració de la indústria 4.0
Prova i validació	15 enginyers	Proves de corrent continu d'alt corrent, anàlisi d'extinció d'arcs, simulació ambiental, EMC	Coordinació de proves de tipus (IEC 60947-2), anàlisi de fallades, certificació
Enginyeria d'aplicacions	12 enginyers	Disseny solar fotovoltaic, sistemes d'emmagatzematge de bateries, càrrega de vehicles elèctrics, microxarxes de corrent continu	Suport tècnic al client, disseny del sistema, coordinació selectiva
Garantia de qualitat	30 tècnics	ISO 9001, ISO 14001, control estadístic de processos, laboratori de metrologia	Auditoria de proveïdors, auditoria de processos, acció correctiva, gestió de calibratge

Per què la nostra fabricació d'interruptors de CC es diferencia

La nostra instal·lació de producció representa15 anys d'especialització en protecció de circuits de CC, que ofereix interruptors que superen els estàndards globals mitjançant:

Experiència en física d'arcs: Dissenys propietaris d'explosió magnètica amb geometria de força de Lorentz optimitzada, aconseguint una extinció d'arc <10 ms a 1500 V CC

Integració vertical: soldadura interna de contacte de tungstè-plata, conjunt d'imants NdFeB i fabricació de canals d'arc ceràmic que garanteixen un control de qualitat complet

Infraestructura de prova: 4 milions de dòlars o més invertits en laboratoris de corrent continu d'alta intensitat capaços de proves d'interrupció de 20.000 A, imatges d'extinció d'arc d'alta velocitat (100.000 fps) i simulació ambiental

Enfocament en energies renovables: Dissenys especialitzats per a solar fotovoltaic (1000V-1500V), emmagatzematge de bateries (protecció bidireccional) i càrrega de vehicles elèctrics (alta resistència a l'entrada)

Innovació en estat sòlid: Desenvolupament d'interruptors de CC basats en semiconductors per a un funcionament <1 ms en aplicacions crítiques de protecció de bateries

Per a especificacions tècniques, coordinació de protecció solar fotovoltaica, disseny de sistemes d'emmagatzematge de bateries o programació d'auditoria de fàbrica, el nostre equip d'enginyers ofereix consulta directa per garantir que els vostres sistemes d'alimentació de CC compleixin els requisits de seguretat i els objectius de fiabilitat operativa.

View as

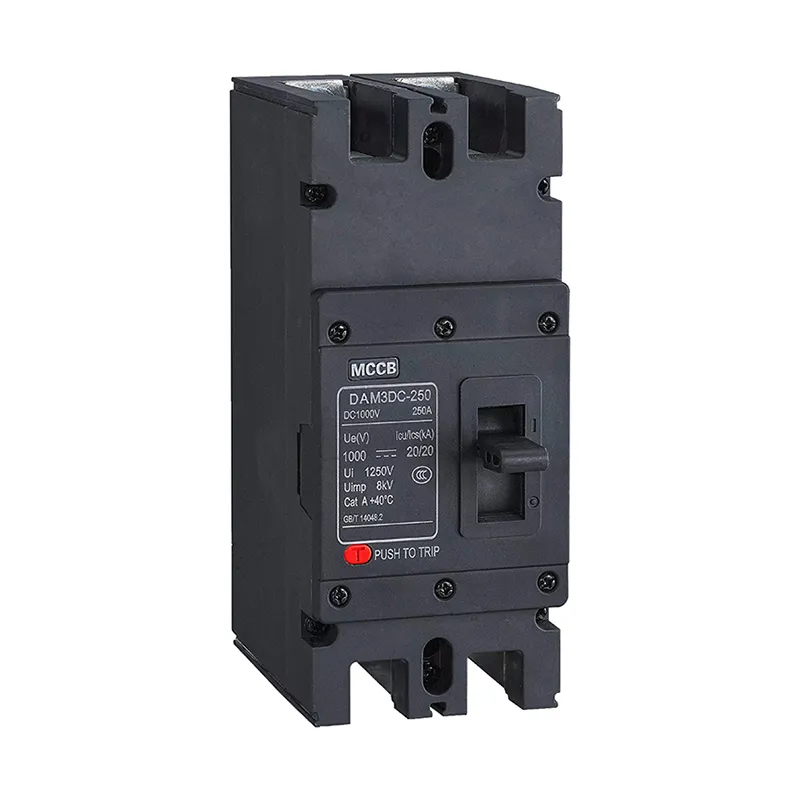

Disjuntor de caixa modelada de 1000 V CC
