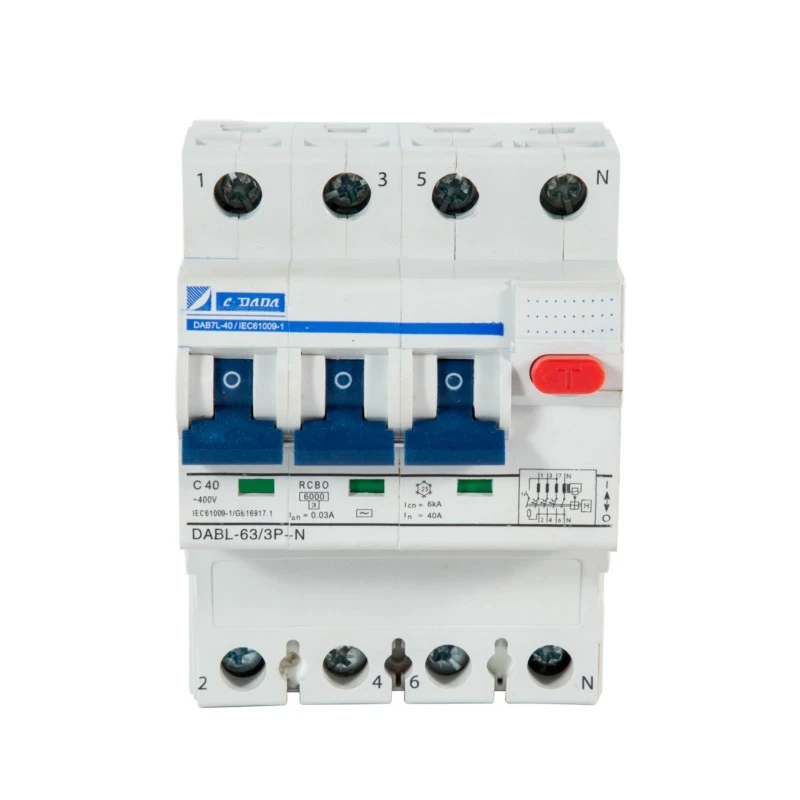

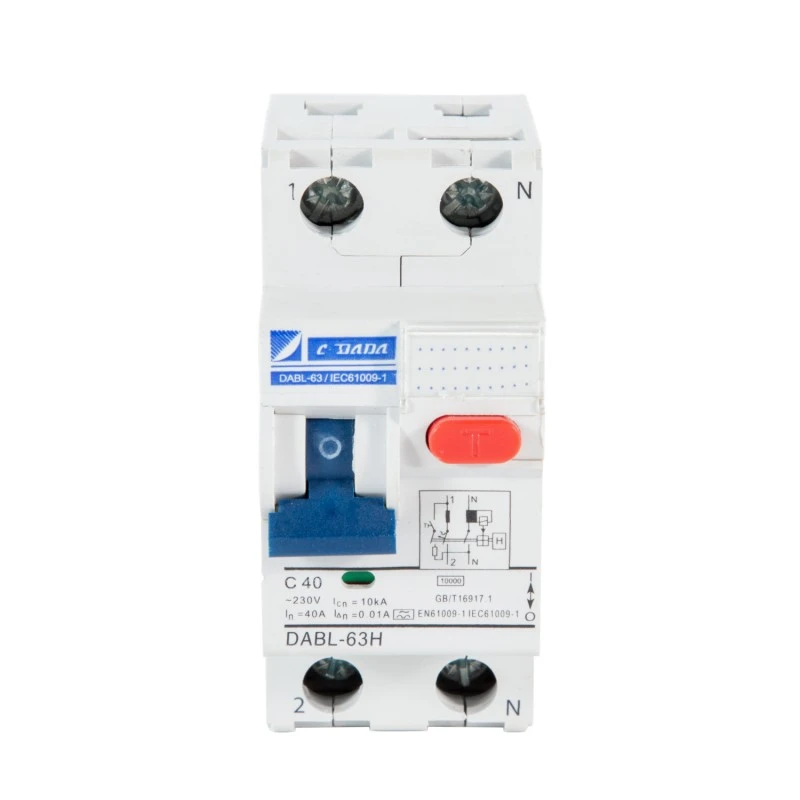

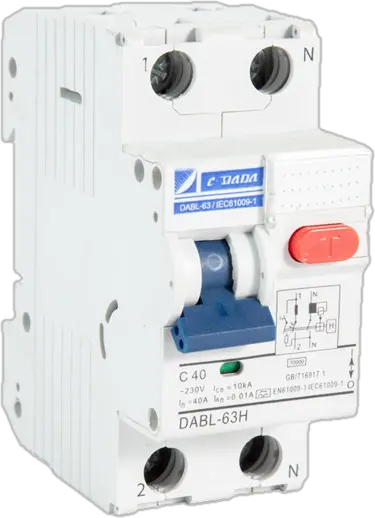

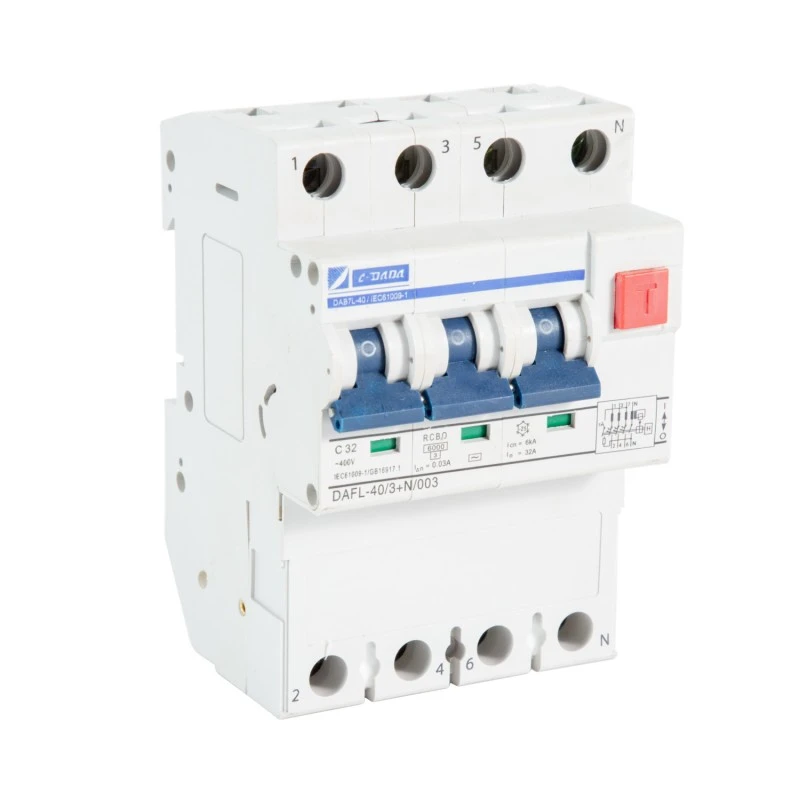

2P 4P RCBO electromagnètic

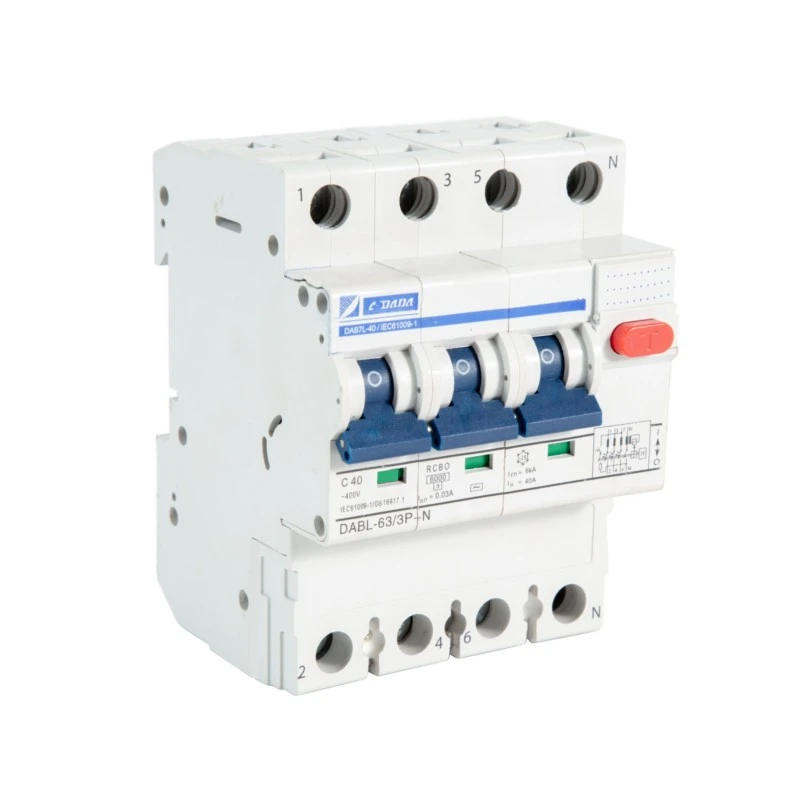

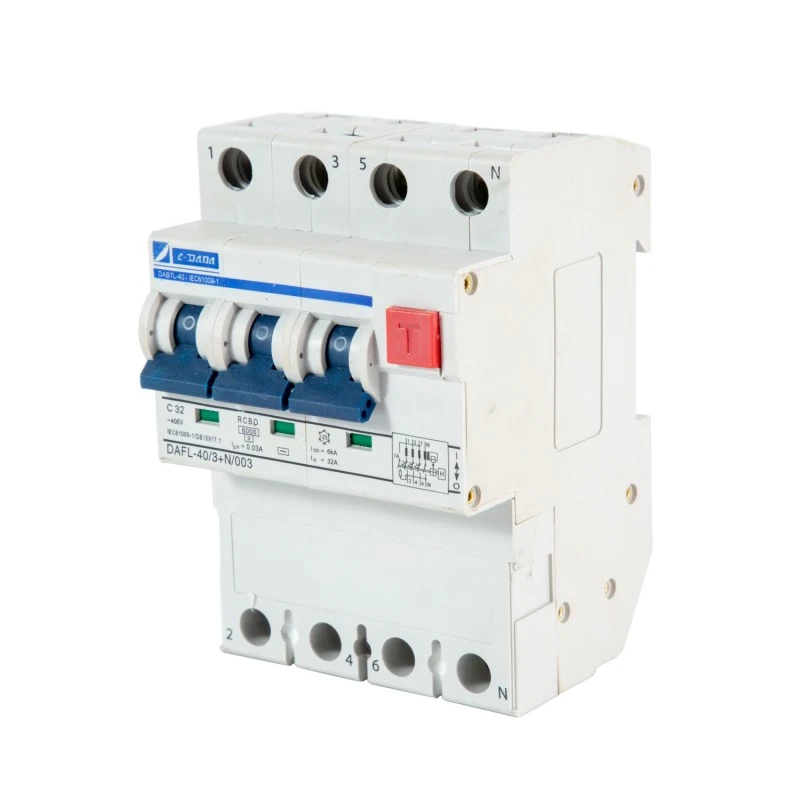

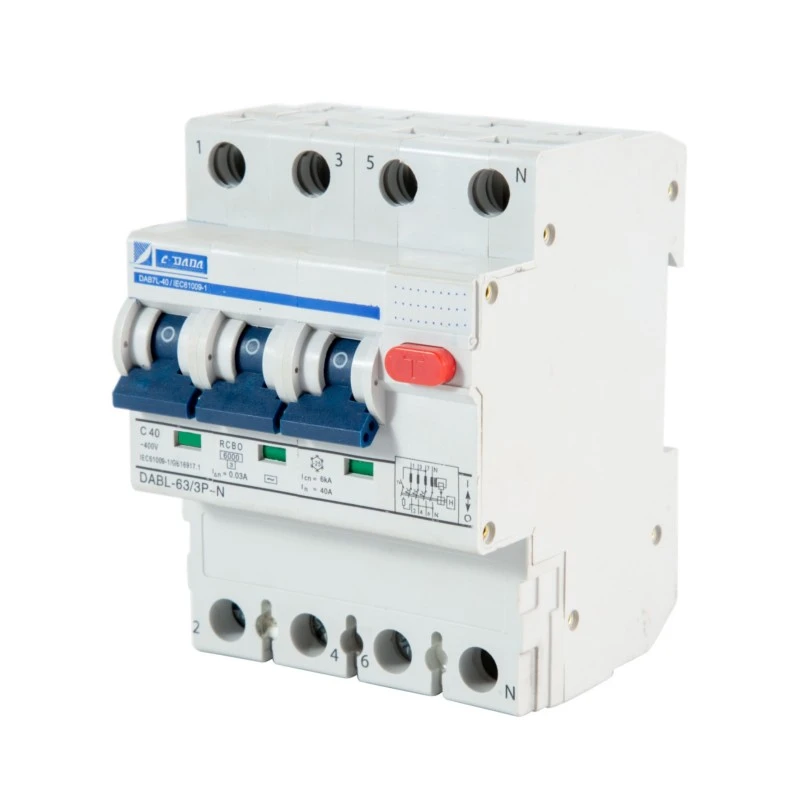

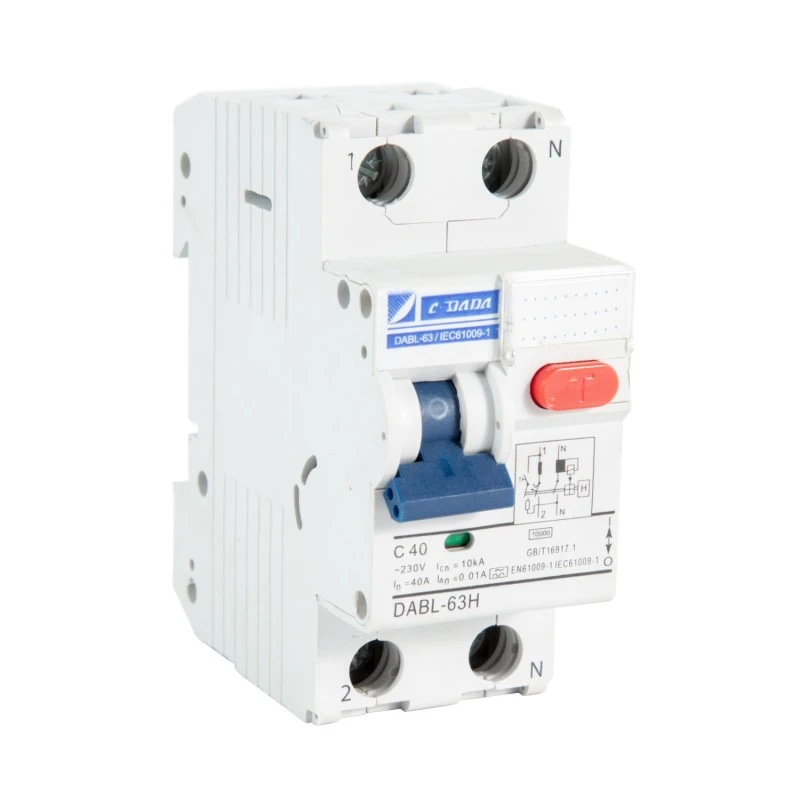

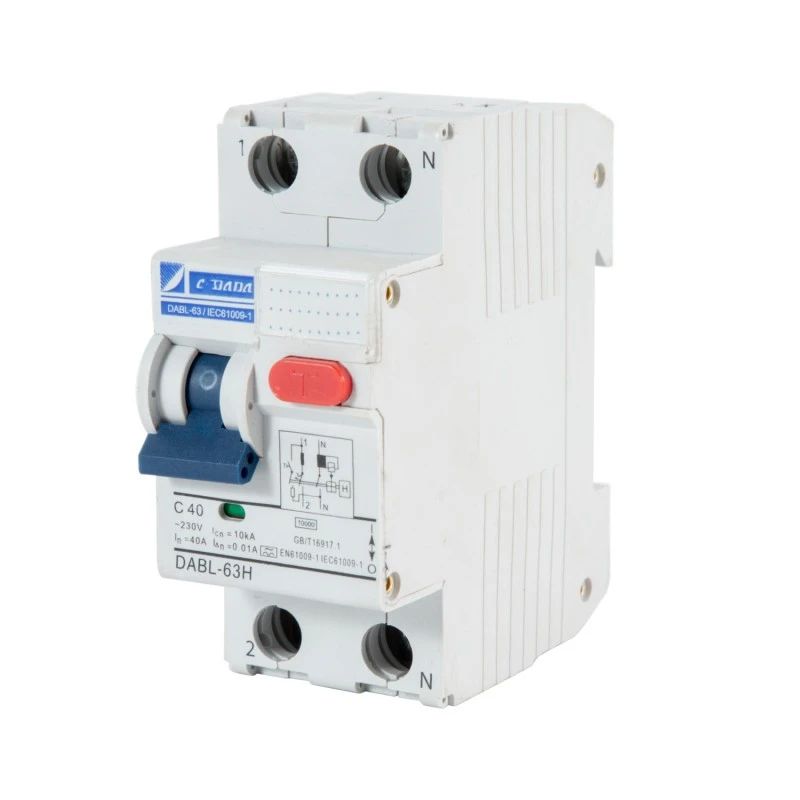

Per a una seguretat sense compromisos en entorns on la fiabilitat de l'energia és incerta, Shanghai DADA Electric CO., LTD. presenta el CDADA DABF-63 2P 4P RCBO electromagnètic, un autèntic interruptor diferencial electromagnètic 2P/4P amb protecció contra sobreintensitat que funciona sense components electrònics ni font d'alimentació externa. Dissenyat segons els estàndards IEC, aquest RCBO ofereix tres proteccions essencials en un sol dispositiu:

★ Prevenció de descàrregues elèctriques (mitjançant detecció de corrent residual de 30 mA),

★ protecció contra sobrecàrregues (mecanisme tèrmic),

★ Interrupció de curtcircuit (alliberament magnètic, 6kA).

Recomanat per a endolls exteriors, garatges, soterranis i instal·lacions rurals, el DABF-63 continua funcionant fins i tot si es perd el neutre, es col·lapsa la tensió o durant apagades, un avantatge crític respecte a les alternatives electròniques. Amb un indicador de posició de contacte independent, rang de funcionament de -25 °C a +40 °C i un disseny de terminal robust, ofereix un rendiment segur allà on més importa.

Especificacions clau

Model: Sèrie DABF-63

Tipus: RCBO electromagnètic (sense electrònica, no requereix energia auxiliar)

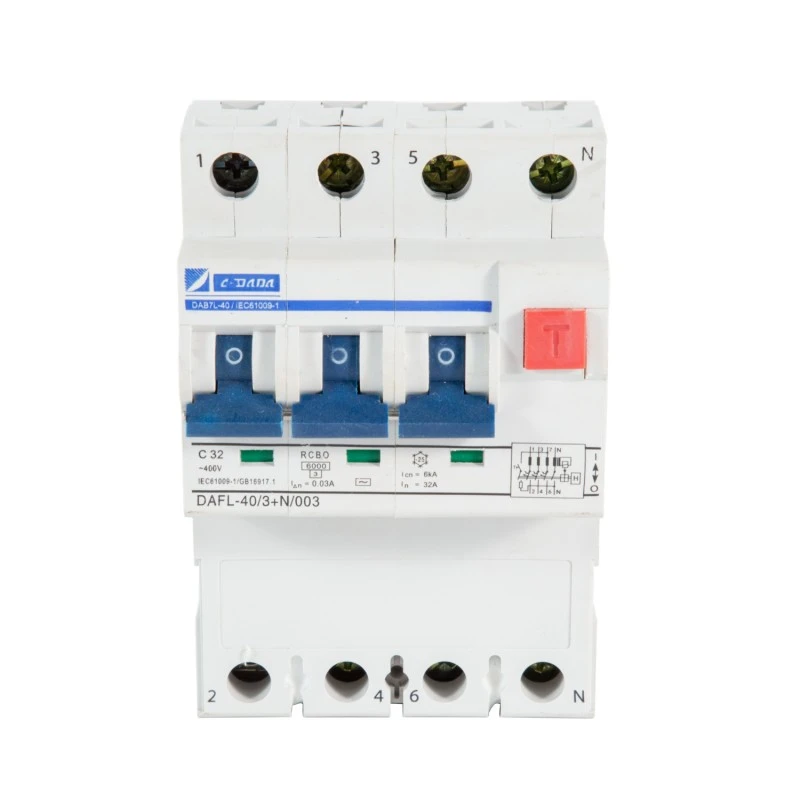

Pols: 2P (1+N) o 4P (3+N)

Corrent nominal (entrada): 6–63 A (rang típic basat en la plataforma DAB7)

Sensibilitat residual (I△n): 30mA (estàndard per a protecció personal; 100mA opcional)

Corrent sense disparar: 0,5 × I△n

Temps de viatge a I△n: ≤ 0,1 s

Capacitat de ruptura: 6kA

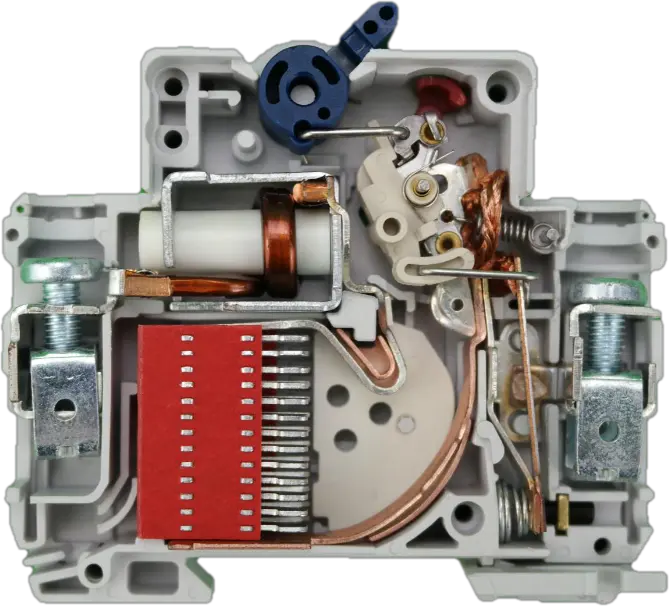

Funcions de protecció:

Corrent residual (fuites) - detecció electromagnètica

★ Sobrecàrrega: bimetàl·lic tèrmic

★ Curtcircuit – alliberament magnètic

★ Temperatura de funcionament: -25 °C a +40 °C

Muntatge: amplada de 2 mòduls en carril DIN de 35 mm

Característiques principals:

★ Mecanisme diferencial electromagnètic pur

★ Indicador de posició de contacte independent (estat d'encesa/apagat/desplaçament real)

★ Botó "PROVA" per comprovar la funcionalitat mensual

★ Pinces terminals dentades → menor pèrdua de calor, adherència més forta

★ Contactes de plata → alta durabilitat, baixa resistència

★ Cargols transversals (+/–) → instal·lació fàcil

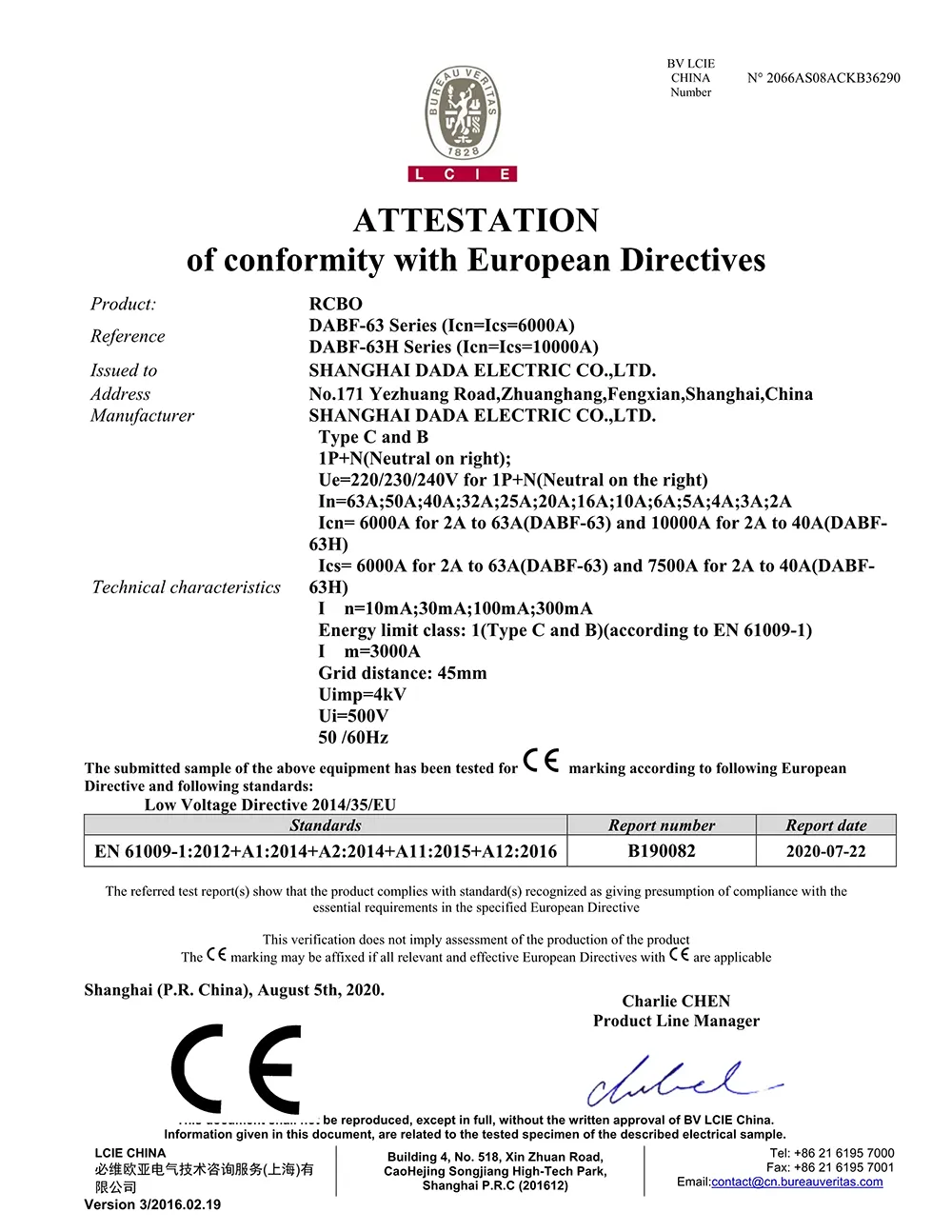

★ Certificacions: CE, CB (materials compatibles amb RoHS)

Per què triar CDADA Electromagnetic RCBO?

★ Funciona sense energia, mai

A diferència dels RCBO electrònics, el nostre RCBO electromagnètic 2P i 4P no requereix cap tensió de línia per detectar fuites, cosa que garanteix la protecció durant fallades del neutre, interrupcions o interrupcions completes.

★ Ideal per a ubicacions dures o remotes

Perfecte per a zones rurals, llocs de construcció, granges, túnels i regions amb xarxes inestables on els dispositius electrònics poden funcionar malament.

★ Inherentment a prova de fallades

Sense semiconductors = sense envelliment, sense errors de programari, sense sensibilitat EMI. Acaba de provar la física electromagnètica.

★ Estat operatiu clar

L'indicador de contacte independent mostra l'estat real del contacte, crític per a les auditories de manteniment i seguretat.

★ Compacte i fiable

La mida de 2 mòduls estalvia espai al panell, mentre que els contactes d'aliatge de plata i els terminals robusts garanteixen una llarga vida útil.

★ Compliment global

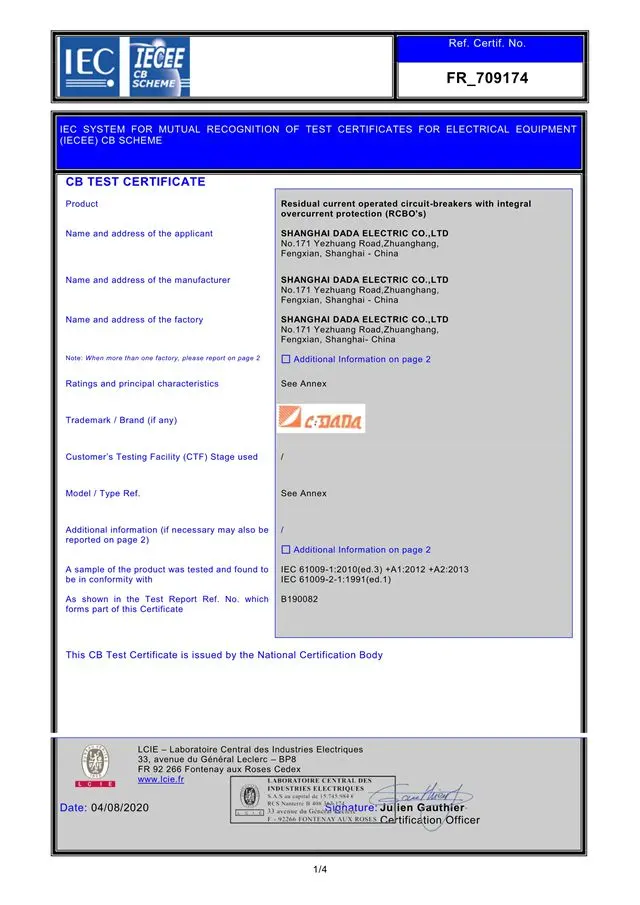

Certificat segons els estàndards IEC, CE i CB, de confiança per a projectes d'exportació i internacionals.

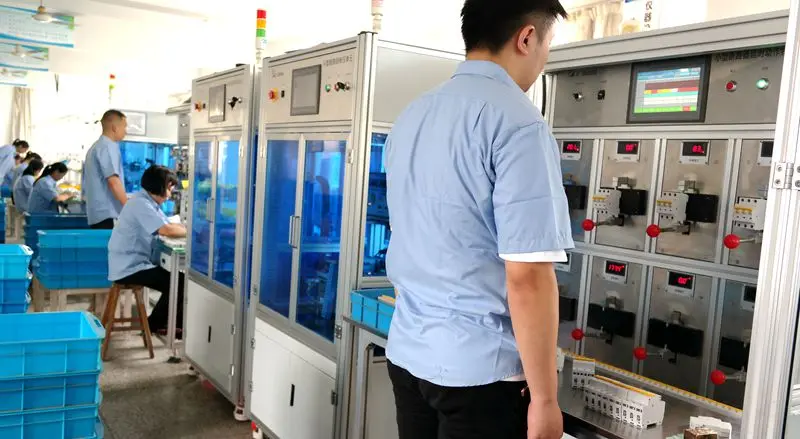

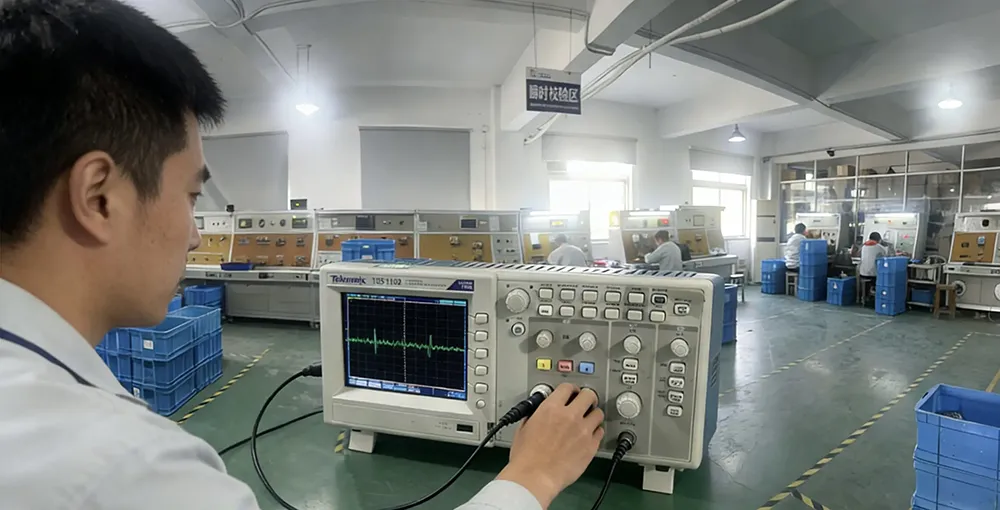

★ Com que la nostra política és inspeccionar al 100% tots els productes que surten de les nostres instal·lacions, podem garantir amb absoluta certesa que el producte és funcionalment 100% precís abans de sortir de les nostres instal·lacions.

★ Continuarem desenvolupant la nostra experiència tecnològica invertint en equips, processos, persones i certificacions que es reflectiran en el nostre producte i, en definitiva, en la satisfacció dels nostres clients.

Aplicacions típiques

Projectes d'Electrificació Rural

Endolls exteriors i punts de càrrega de vehicles elèctrics (capa bàsica)

Garatges, soterranis i tallers (ambients humits i freds)

Sistemes de connexió a terra TT (on la integritat del neutre és deficient)

Circuits de seguretat i panells d'emergència

Preguntes freqüents

P1: Quina diferència hi ha entre els RCBO electrònics i electromagnètics?

A1:

P2: Aquest RCBO ofereix protecció contra sobretensions?

A2: No. Els veritables RCBO electromagnètics no inclouen varistors ni supressió de sobretensions, que requereixen components electrònics. Si es necessita protecció contra sobretensions, emparell-la amb un SPD (dispositiu de protecció contra sobretensions) independent.

P3: 30 mA són suficients per a la protecció personal contra els xocs?

A3: Sí. 30 mA és el llindar estàndard IEC per a la protecció que salva vides contra el contacte directe en circuits residencials i comercials.

P4: Es pot utilitzar com a principal protecció d'ingressos?

A4: Sí, amb una capacitat de ruptura de 6kA, el DABF-63 pot servir com a protecció d'entrada en plaques de distribució petites, especialment en sistemes TT.

P5: Per què triar CDADA per a RCBO electromagnètic?

A5: CDADA ofereix:

● Disseny electromagnètic genuí (sense electrònica oculta)

● Capacitat de funcionament real de 0 V

● Mida compacta de 2 mòduls: rar per als tipus electromagnètics

● Indicador de contacte independent per a la verificació de seguretat

● Certificacions globals (CE/CB) i suport preparat per OEM
