Interruptor electromagnètic de corrent residual

Per a la seguretat de missió crítica on la fiabilitat no pot dependre de l'alimentació externa, trieu l'interruptor de corrent residual electromagnètic (RCCB) CDADA. Dissenyat per Shanghai DADA Electric CO., LTD amb els estàndards IEC 61008-1, aquest RCCB purament electromagnètic funciona sense cap circuit electrònic ni tensió auxiliar, cosa que el fa immune a les fluctuacions de potència, sobretensions o pèrdues de neutre.

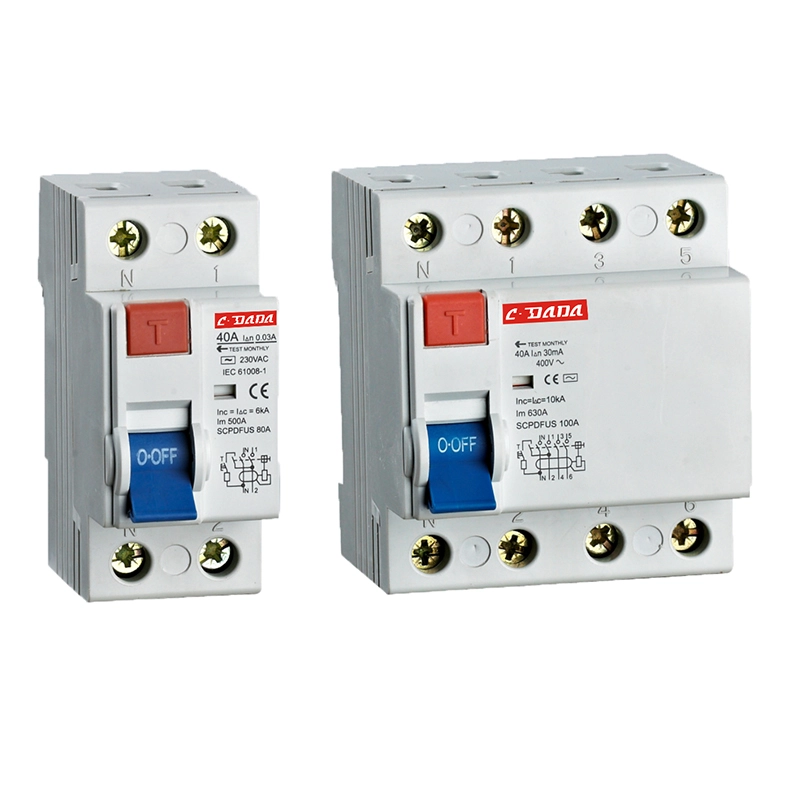

Disponible en configuracions 2P (1+N) i 4P (3+N) amb corrents nominals de 16A a 100A i sensibilitats de 10mA, 30mA o 100mA, ofereix una protecció contra fallades a terra segura en entorns contaminats, d'alta humitat o de xarxa inestables.

Amb una qualificació de curtcircuit condicional de 6kA, un habitatge importat ignífug i un indicador de posició de contacte, el RCCB electromagnètic CDADA és de confiança en llocs industrials, infraestructures rurals i panells d'exportació on la fiabilitat mecànica absoluta és més important.

Especificacions clau

Tipus: RCCB electromagnètic (sense electrònica, no requereix energia auxiliar)

Estàndard: IEC 61008-1

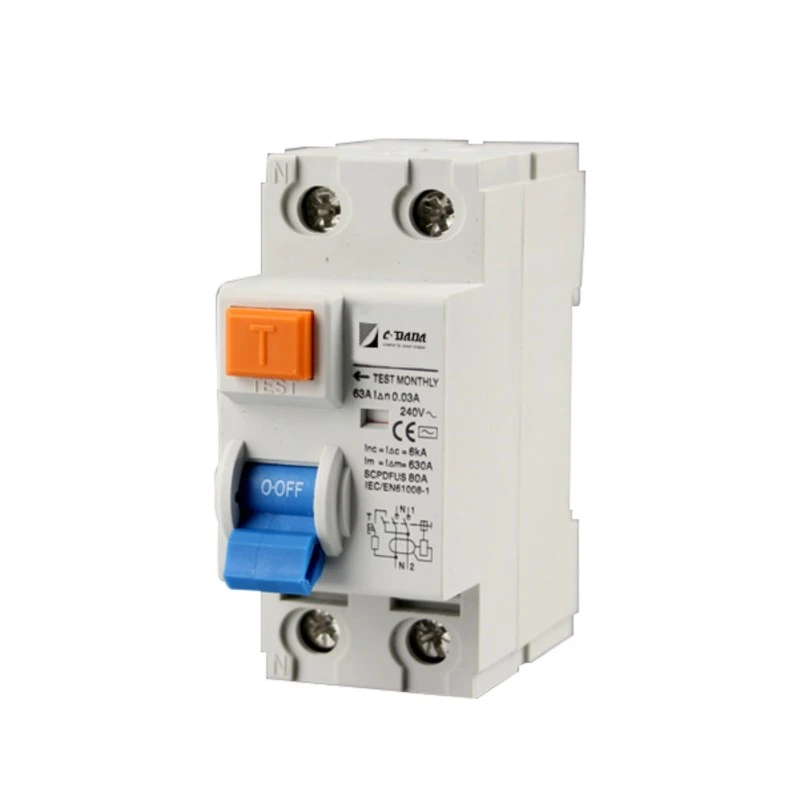

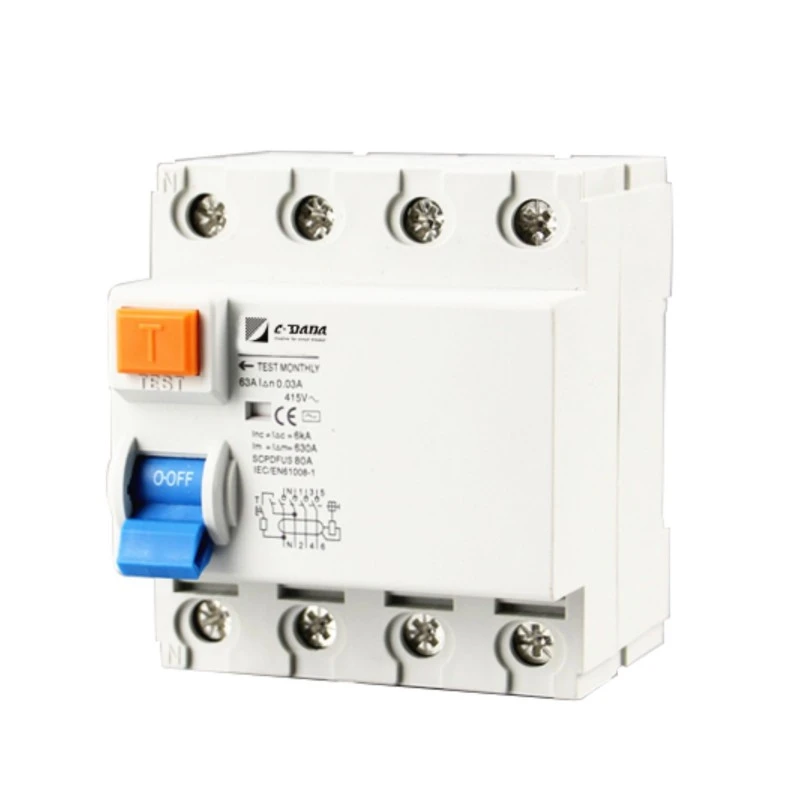

Pols: 2P (1+N) o 4P (3+N)

Corrent nominal (entrada): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Tensió nominal:

2P: 240V AC

4P: 240/415V AC

Sensibilitat (I△n): 10mA, 30mA, 100mA

Corrent sense disparar: 0,5 × I△n

Temps de viatge a I△n: ≤ 0,1 segons

Capacitat de fabricació i trencament (I₄m):

500A (En ≤ 40A)

630A (En ≥ 63A)

Corrent de curtcircuit condicional (Inc): 6kA

Tensió de suport als impulsos (Uimp): 6000V

Grau de protecció: IP20

Muntatge: carril DIN de 35 mm, 45 mm d'amplada

Terminals: tipus pin, admet cables de fins a 35 mm²

Carcassa: plàstic importat ignífug, resistent a la calor i a prova d'impactes

Temperatura de funcionament: Apte per a entorns contaminats o durs

Indicador visual: indicador d'estat del contactor (mostra l'estat ON/OFF)

Mecanisme de viatge: alliberament electromagnètic pur: funciona fins i tot sense tensió en línia

Per què triar CDADA RCCB electromagnètic?

★ Dependència zero de la tensió d'alimentació

A diferència dels RCCB electrònics, l'interruptor electromagnètic de corrent residual no requereix energia auxiliar: es dispara de manera fiable fins i tot si el neutre està trencat, la tensió es col·lapsa o durant les apagues.

★ Fiabilitat inigualable en condicions dures

El disseny especial del terminal i els materials d'alta qualitat garanteixen un rendiment estable en entorns polsosos, humits o corrosius, ideals per a granges, túnels i armaris exteriors.

★ Disseny inherentment a prova de fallades

Sense semiconductors = sense envelliment, sense problemes de programari, sense sensibilitat EMI. Només física mecànica-magnètica, provada durant dècades.

★ Compliment de l'estàndard global

Totalment compatible amb IEC 61008-1, adequat per a projectes internacionals que requereixen una protecció robusta i sense manteniment.

★ comentaris operatius clars

L'indicador de posició de contacte integrat permet una confirmació visual instantània, fonamental per a les auditories de seguretat i el manteniment.

★ Respectant la confidencialitat del client, donem servei a nombrosos distribuïdors i socis OEM a tot el món que subministren a grans projectes i mercats locals.

★ Els nostres equips de vendes i d'enginyeria s'esforcen per respondre a totes les consultes tècniques en un termini de 24 hores laborables.

Aplicacions típiques

Electrificació rural: zones amb xarxes inestables o febles

Plantes industrials: entorns d'alta EMI (soldadors, motors)

Túnels i mines: condicions humides i contaminades

Sistemes de còpia de seguretat: on no es pot garantir la integritat neutral

Panells d'exportació: per a mercats que exigeixen una fiabilitat electromagnètica pura (p. ex., parts d'Àfrica, Orient Mitjà, Sud-est asiàtic)

Preguntes freqüents (FAQ)

P1: Quina diferència hi ha entre els RCD de tipus A i de tipus AC? A1:

● Tipus AC: només detecta fuites de CA sinusoïdals suaus (p. ex., a causa de fallades de l'escalfador).

● Tipus A: detecta fuites d'AC + DC polsants (p. ex., de carregadors de telèfons, controladors de LED, rentadores). → Es requereix el tipus A en instal·lacions modernes amb càrregues electròniques. CDADA ofereix els dos tipus: confirmeu les vostres necessitats d'aplicació.

P2: Quina diferència hi ha entre els RCCB electrònics i electromagnètics?

Característica	RCCB electrònic	RCCB electromagnètic
Potència requerida	Sí (necessita tensió de línia)	No, funciona a 0 V
Dependència neutral	Falla si es trenca el neutre	Encara funciona sense neutre
Sensibilitat EMI	Es pot disparar en fals a prop de motors/VFD	Immune a EMI
Cost	Abaix	Una mica més alt
Cas d'ús	Xarxes urbanes estables	Sistemes durs, rurals o crítics

P3: Aquest RCCB electromagnètic admet protecció personal de 30 mA?

A3: Sí, està disponible en 10mA, 30mA i 100mA. La versió de 30 mA compleix els requisits IEC per a la protecció contra els cops que salva vides.

P4: Es pot utilitzar en sistemes de presa de terra TT?

A4: Absolutament. De fet, els RCCB electromagnètics es prefereixen als sistemes TT perquè no depenen d'una referència neutra estable, que pot estar absent o d'alta impedància a les configuracions TT.

P5: Per què triar CDADA per a l'interruptor electromagnètic de corrent residual?

A5: CDADA ofereix:

● Veritable disseny electromagnètic conforme a IEC 61008-1

● Sense electrònica oculta: funcionament magnètic pur

● Carcassa ignífuga d'alta qualitat per a la seguretat

● Fiabilitat provada en ambients contaminats

● Suport OEM: preus a granel, documents de certificació, mostreig ràpid
