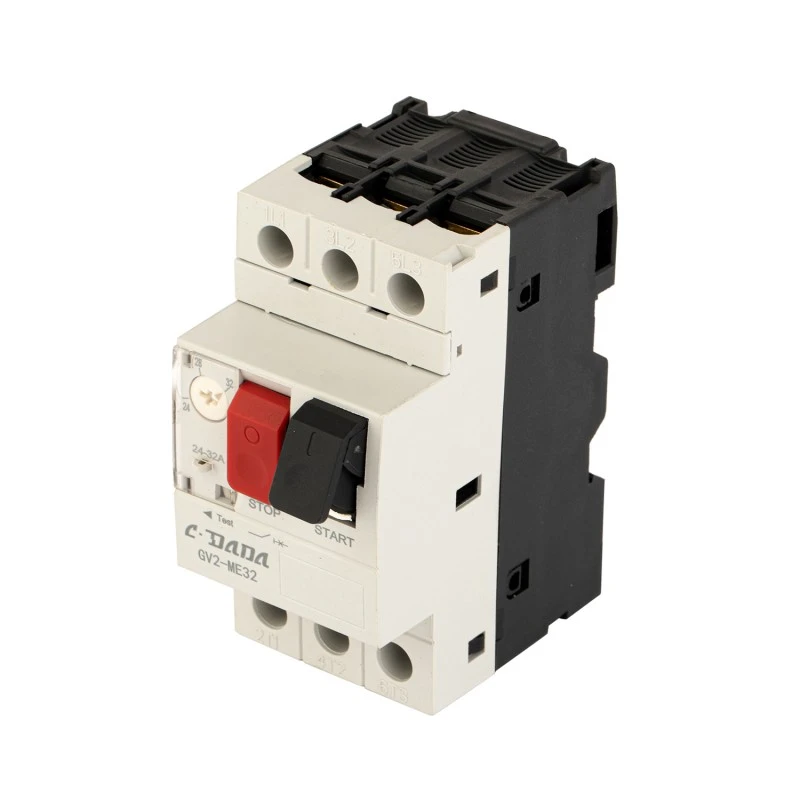

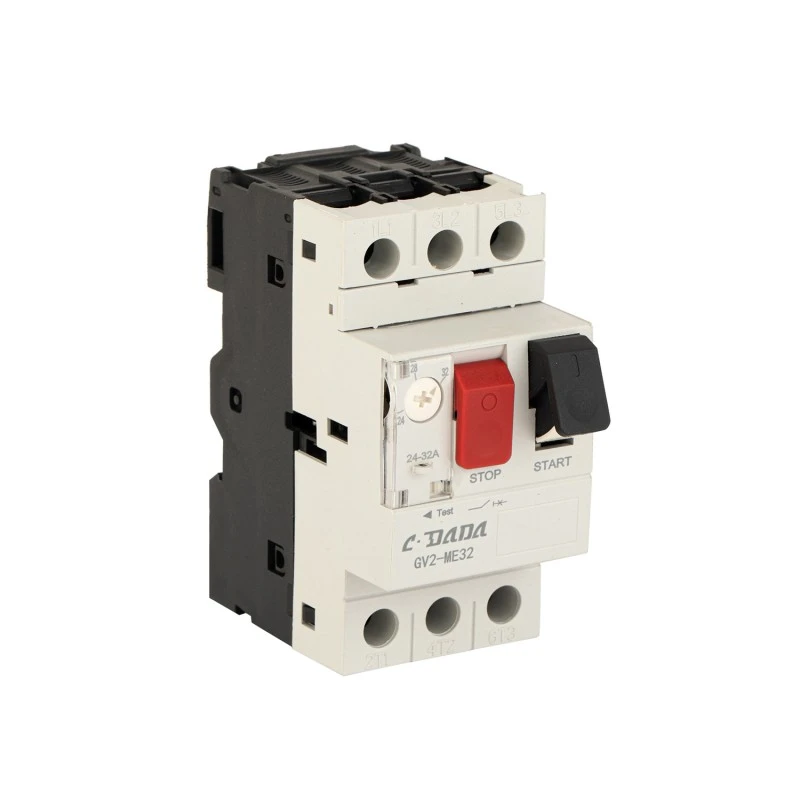

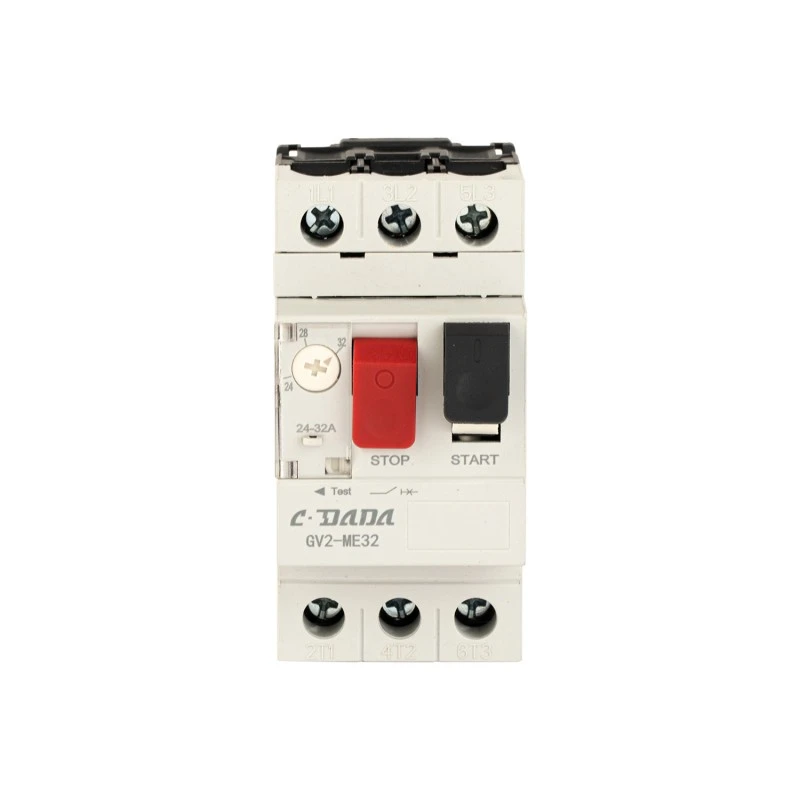

Interruptor de protecció del motor GV2 2P

Simplifica la protecció del motor amb el CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), una solució compacta d'alta precisió dissenyada per Shanghai DADA Electric CO., LTD. utilitzant una plataforma tecnològica de nova generació i una producció totalment automatitzada. Dissenyat per a circuits de motors monofàsics o bifàsics, el GV2 2P integra funcions de sobrecàrrega, curtcircuit, pèrdua de fase (per a aplicacions trifàsiques quan s'utilitzen en conjunts) i funcions d'aïllament en un dispositiu muntat en carril DIN.

Amb un rang de configuració ajustable de 0,1 A a 32 A, compensació tèrmica per variacions de temperatura ambient i una tensió d'aïllament nominal de 690 V, garanteix una protecció fiable per a petits motors en bombes, ventiladors, compressors, transportadors i sistemes de climatització. Certificat segons els estàndards CE, amb 110.000 operacions mecàniques i elèctriques, i equipat amb accessoris opcionals com contactes auxiliars, disparador de derivació i disparador de baixa tensió, el CDADA GV2 MPCB ofereix un rendiment de grau industrial en un format de 2 pols que estalvia espai.

Especificacions clau

Sèrie de models: GV2 2P MPCB

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Certificació: CE

Pols: 2P (ideal per a motors monofàsics o com a part del conjunt de protecció trifàsica)

Configuració del rang de corrent: 0,1 A - 32 A (ajustable mitjançant el dial)

Classificació del marc: 32A

Tensió nominal de funcionament: 690 V AC

Tensió nominal d'aïllament (Ui): 690V

Tensió de suport als impulsos (Uimp): 6000V

Freqüència de funcionament: 50/60Hz

Classe de viatge: 10A (estàndard per a motors d'ús general)

Funcions de protecció:

★ Protecció de sobrecàrrega tèrmica

★ Protecció contra curtcircuits

★ Protecció contra pèrdua de fase* (*quan s'utilitza en configuració de 3 pols o conjunt coordinat)

★  Funció d'aïllament (ruptura visible)

★ Compensació de temperatura integrada

Vida mecànica: 110.000 operacions

Vida elèctrica (AC-3, 400V): 110.000 operacions

Parell de tensió: 1,7 N·m

Tipus d'operació: polsador d'encesa/apagada amb indicador d'enviament clar

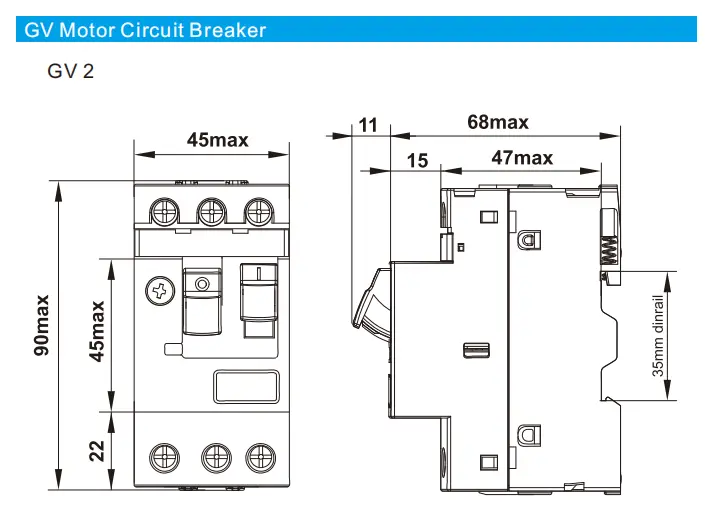

Muntatge: carril DIN de 35 mm

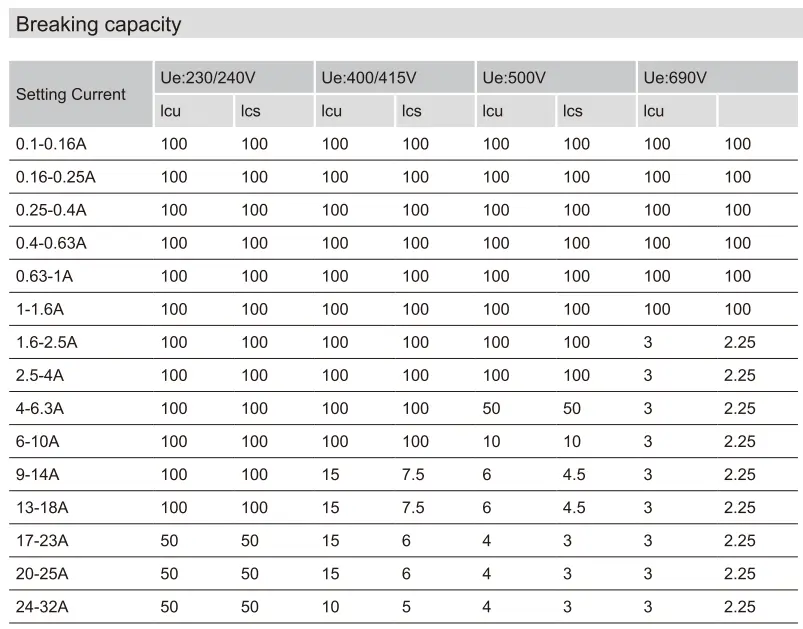

Fitxa tècnica

Per què triar l'interruptor de protecció del motor CDADA GV2 2P?

★ Protecció del motor tot en un

Combina interruptor de circuit + relé de sobrecàrrega tèrmica + aïllador: elimina la necessitat de components separats.

★ Precisió i estabilitat

El mecanisme de compensació de temperatura garanteix un enganxament constant independentment dels canvis ambientals (per exemple, tallers calents o soterranis freds).

★ Alta durabilitat

110.000 cicles mecànics/elèctrics, superant molts competidors en fiabilitat a llarg termini.

★ Disseny 2P amb estalvi d'espai

Ideal per a panells de control compactes, maquinària OEM i projectes de modernització on la propietat del panell és limitada.

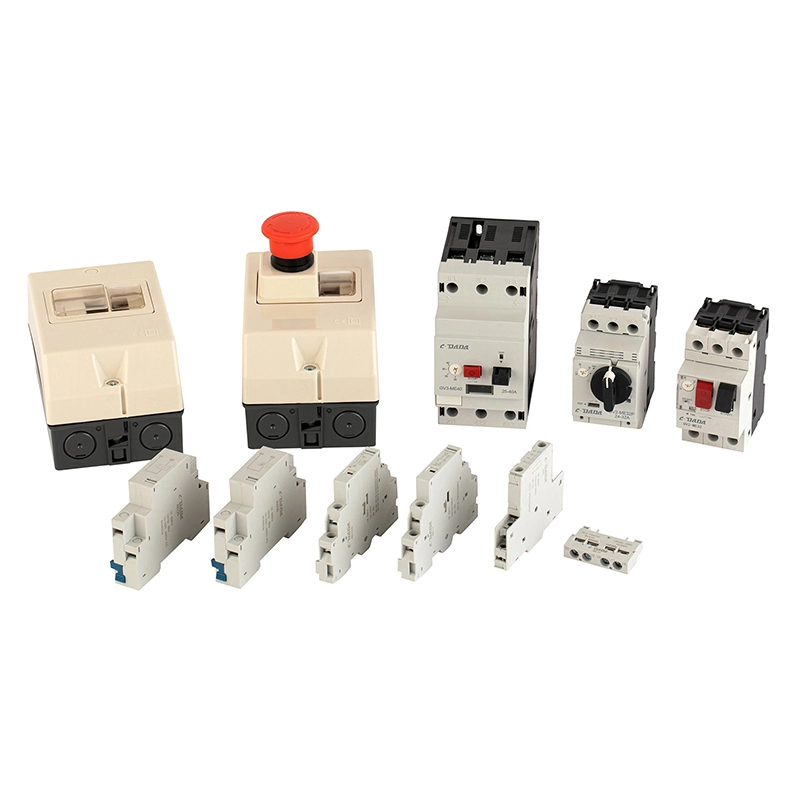

★ Ecosistema d'accessoris complet

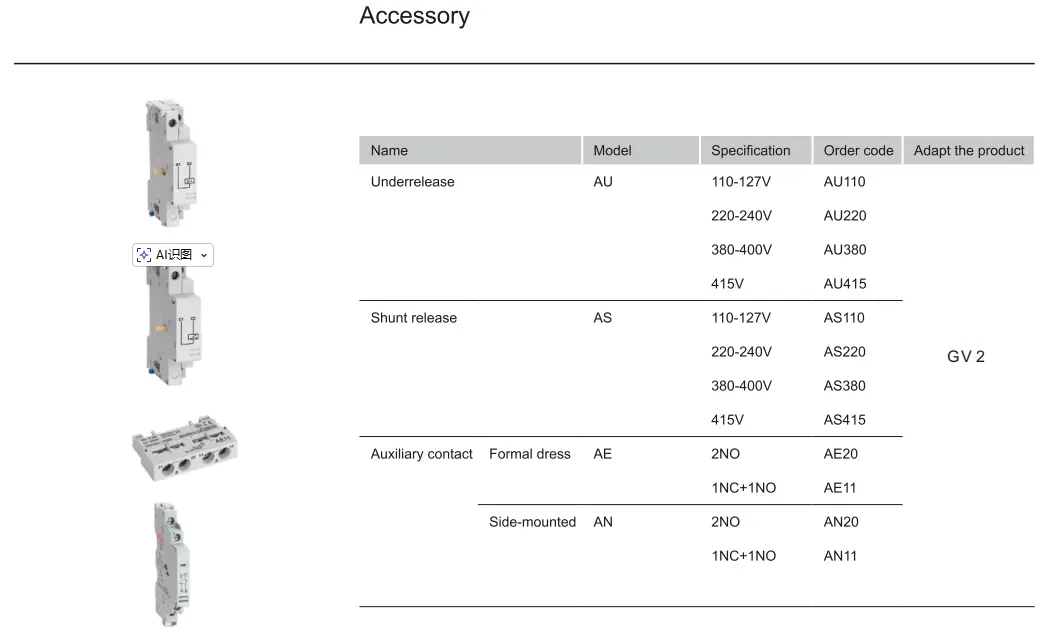

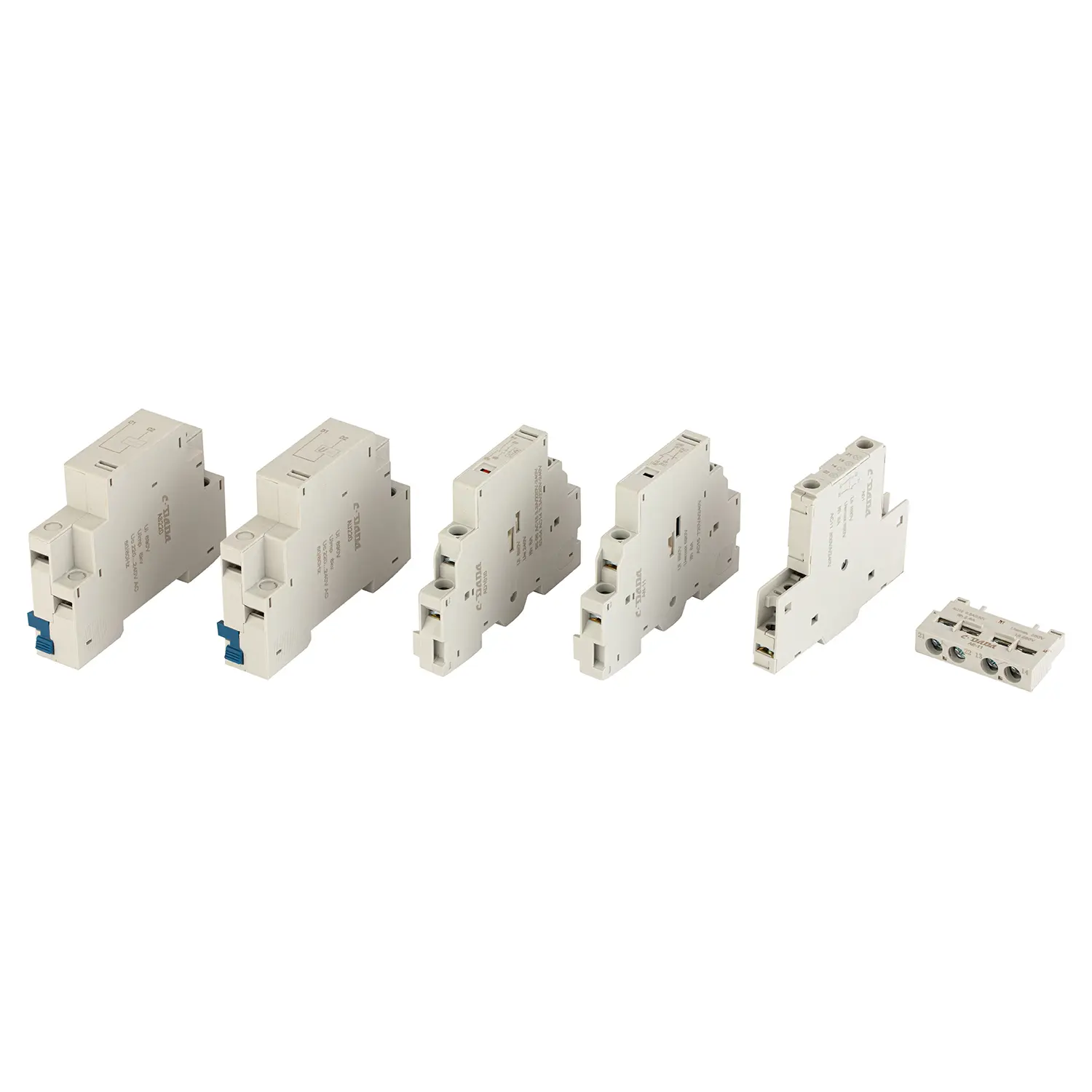

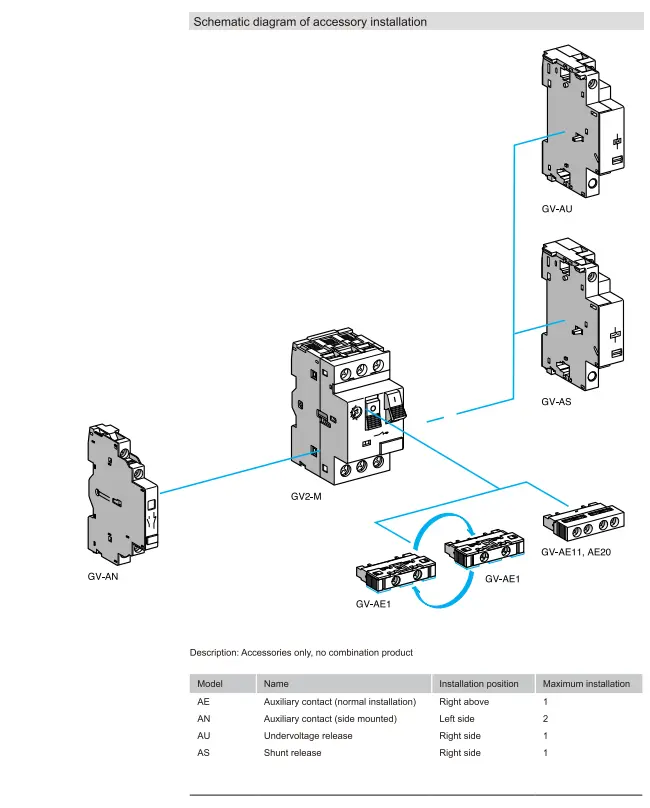

Admet AE (auxiliar frontal), AN (auxiliar lateral), AU (alliberament de baixa tensió), AS (shunt trip), permetent la senyalització remota, l'apagada automàtica o la integració de PLC.

★  Compliment global

Certificat CE amb una classificació de 690 V, adequat per als mercats europeus, asiàtics, africans i llatinoamericans.

★ La coherència es garanteix mitjançant equips de producció automatitzats, procediments operatius estandarditzats, inspecció rigorosa del material entrant, proves en procés i proves finals 100% funcionals per a paràmetres crítics.

Aplicacions típiques

Motors monofàsics: bombes, obre-portes de garatge, petits compressors

Maquinària OEM: màquines d'embalatge, equips de processament d'aliments

Sistemes HVAC: unitats de fan coil, refrigeradors petits

Automatització d'edificis: auxiliars d'ascensors, controls de ventilació

Projectes de modernització: substitució de fusibles + relés tèrmics amb MPCB integrat

Preguntes freqüents

P1: Quina diferència hi ha entre un MPCB i un interruptor de circuit estàndard?

A1: Un interruptor de protecció del motor (MPCB) com GV2 ofereix:

● Protecció de sobrecàrrega tèrmica ajustable (adaptada al motor FLC)

● Protecció magnètica contra curtcircuits

● Detecció de pèrdua de fase (en versions 3P)

● Funció d'aïllament

→ Els MCB estàndard només ofereixen protecció contra curtcircuits i sobrecàrregues fixa, no optimitzats per a motors.

P2: Un GV2 2P pot protegir un motor trifàsic?

A2: No sol. Per als motors trifàsics, necessiteu tres unitats GV2 (una per fase) coordinades entre elles, o bé utilitzeu un MPCB 3P. Tanmateix, 2P GV2 és perfecte per a motors monofàsics o circuits de control.

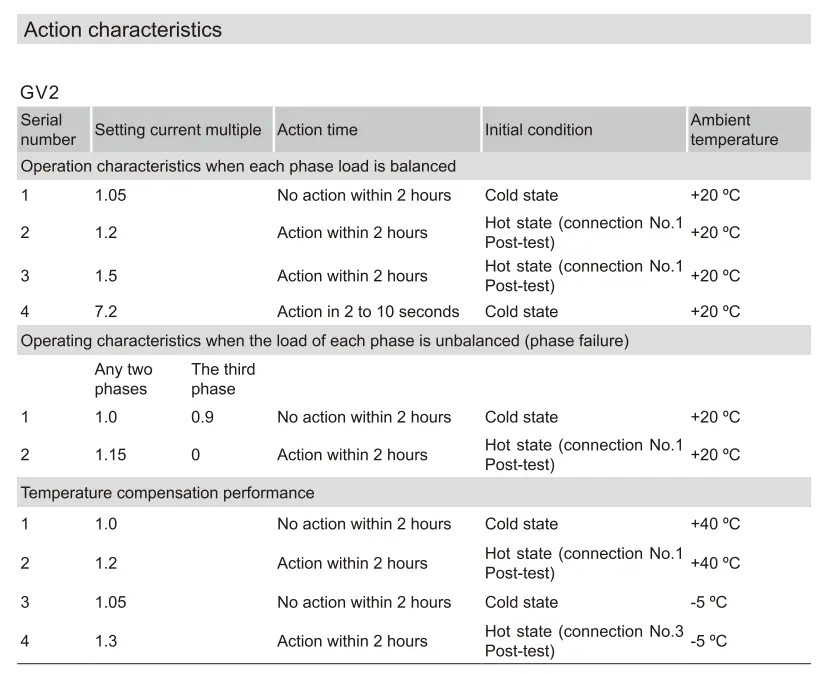

P3: Què significa "Trip Class 10A"?

A3: Defineix la rapidesa amb què s'encén l'interruptor sota sobrecàrrega. La classe 10A significa que es dispararà en 10 segons amb un corrent de configuració de 7,2 ×, ideal per a motors estàndard de gàbia d'esquirol sense un parell d'arrencada elevat.

P4: Compensa realment la temperatura?

A4: Sí! La cinta bimetàl·lica està compensada tèrmicament, de manera que l'enfonsament continua sent precís tant si s'instal·la en un magatzem a 0 °C com en un recinte de 50 °C.

P5: Per què triar CDADA GV2 sobre altres marques?

A5: CDADA ofereix:

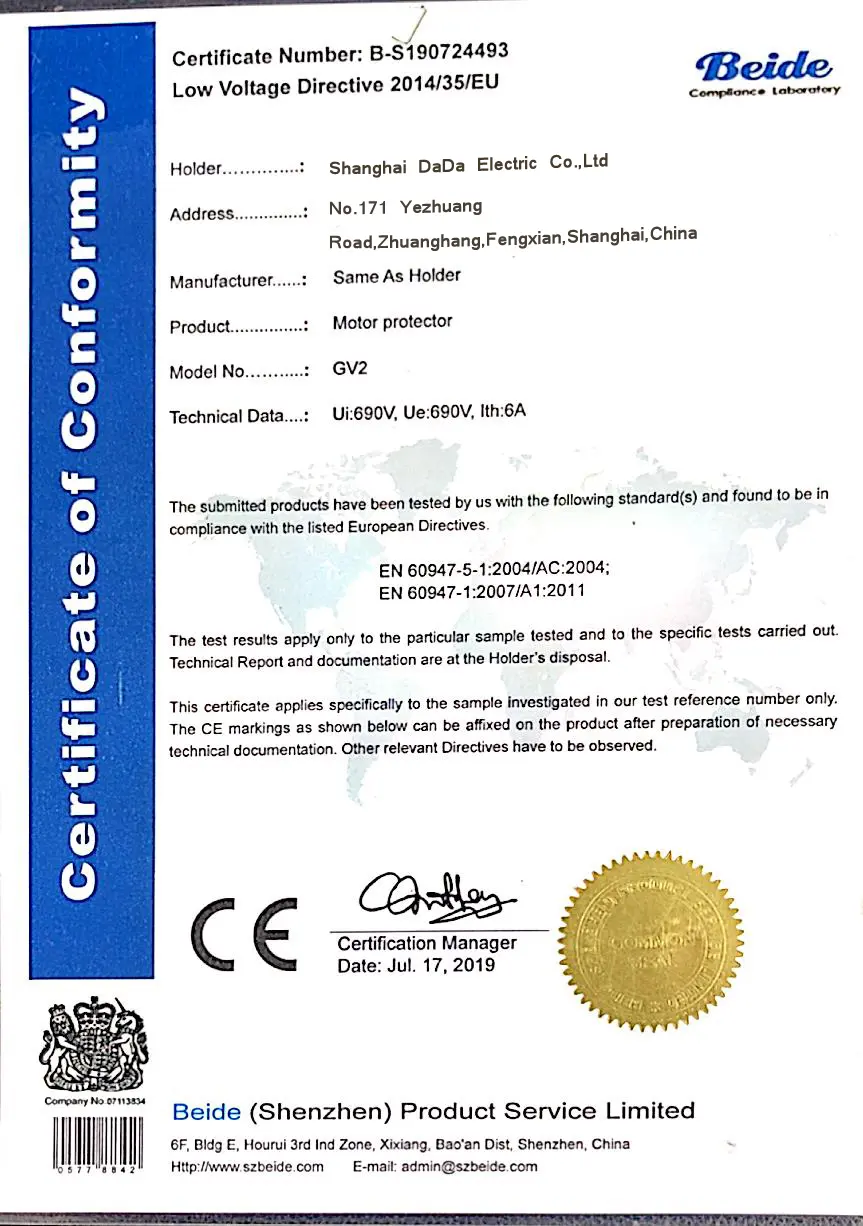

● Veritable certificació CE amb informes de prova

● Producció automatitzada → qualitat constant i baixa taxa de defectes

● Compatibilitat completa amb accessoris (AE/AN/AU/AS)

● Preus competitius per a OEM i distribuïdors

● Suport tècnic ràpid i documentació en anglès
