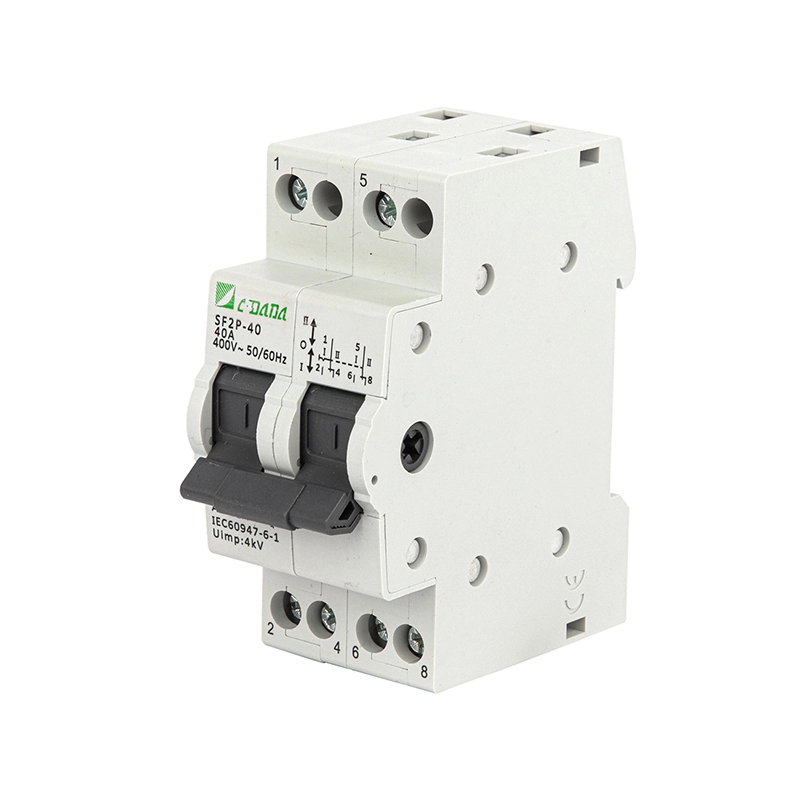

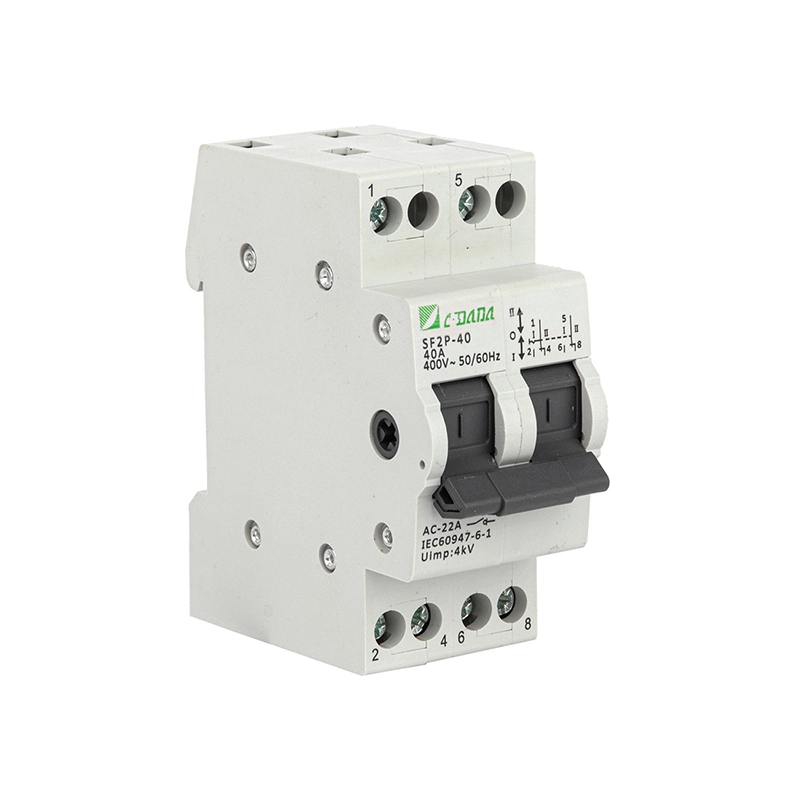

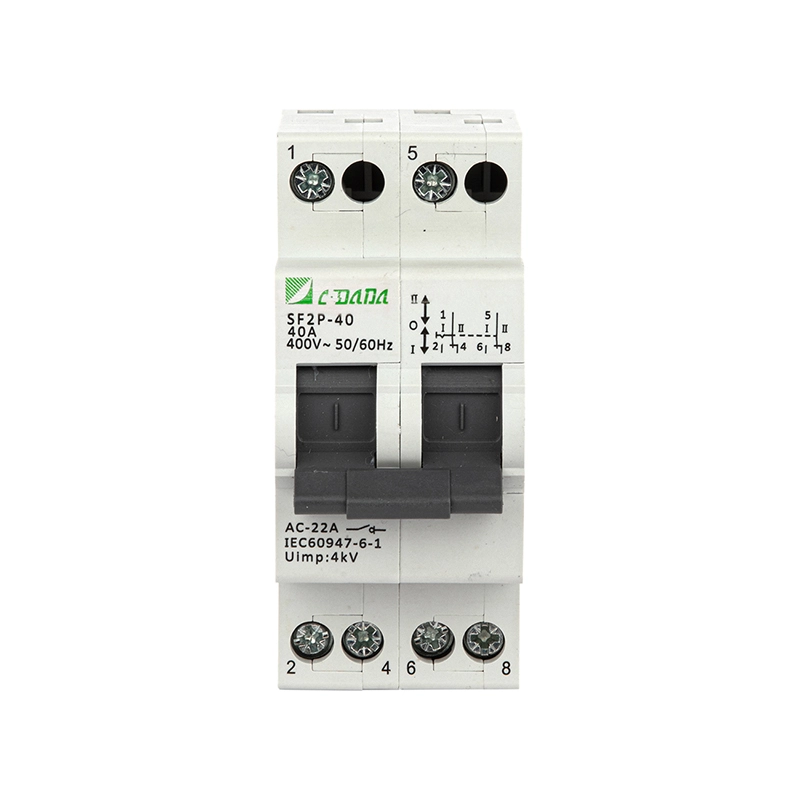

Interruptor de canvi 2P

Assegureu-vos la commutació segura i fiable de la font d'alimentació amb l'interruptor de canvi CDADA SF Series 2P, és adequat per a la conversió de circuits crítics en aplicacions residencials, comercials i industrials lleugeres. Aquest microinterruptor de canvi muntat en carril DIN admet fonts d'alimentació o càrregues duals amb un funcionament clar de 3 posicions: I -OFF-II, que permet transicions sense problemes entre la xarxa / xarxa i els subministraments de còpia de seguretat / generador, control endavant / invers del motor o circuits de monitorització de fase / voltatge.

Classificat per a AC 50/60Hz, 230–400V i corrents de 16A a 125A, l'interruptor de canvi CDADA 2P compleix les normes IEC 60947-3 i EN 60947-3. Amb indicadors de posició ON / OFF, contactes d'alta conductivitat i un mecanisme ràpid de fer / trencar assistit per molla, garanteix un rendiment estable fins i tot en operacions manuals freqüents. Dissenyat per a la instal·lació modular juntament amb MCB i contactors, és ideal per a quadres de distribució en edificis, sales de bombes, armaris de telecomunicacions i sistemes d'il·luminació d'emergència.

Especificacions clau

Sèrie: Interruptor de canvi manual 2P Sèrie SF

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Pols: 2P (doble pol): disponible en variants d'1P a 4P

Corrent nominal: 16 A - 125 A (redueix el 80% per sobre dels 40 °C ambient)

Tensió nominal: 230/400V AC, 50/60Hz

Tensió d'aïllament (Ui): 500V

Categoria d'ús: AC-22A (càrregues resistives i inductives mixtes)

Corrent de suport a curt termini (Icw): 12×Ie durant 1 s

Capacitat de fabricació: 20×Ie, t=0,1s

Vida mecànica: 8.500 operacions

Vida elèctrica: 1.500 operacions (sota càrrega)

Grau de contaminació: II

Muntatge: carril DIN estàndard TH35

Funcionament: mànec manual de 3 posicions (I – O – II)

Indicadors: Posició ON/OFF visible mitjançant l'alineació del mànec

Terminals: Connexió per cable o barra de bus

Parell de tensió:

1,2 N·m (16–40 A)

3,5 N·m (63–125A)

Nota de seguretat: cap cambra d'extinció d'arcs → s'ha d'utilitzar amb fusibles/MCB aigües amunt per a la protecció contra curtcircuits

Fitxa tècnica

Per què triar el commutador CDADA 2P?

★ Aïllament segur de 3 posicions

La veritable posició OFF (O) desconnecta ambdues fonts, crítiques per al manteniment i la seguretat contra la retroalimentació.

★ Disseny modular de carril DIN

S'instal·la en qüestió de segons juntament amb els MCB: estalvia espai i simplifica la disposició del panell en edificis intel·ligents o tancaments OEM.

★ Contactes d'alta fiabilitat

La geometria de contacte dinàmic-estàtica optimitzada garanteix una baixa resistència i una estabilitat a llarg termini.

★ Compliment global

Certificat IEC 60947-3 acceptat a Europa, Àsia, Àfrica i Amèrica Llatina.

★ Funcionament segur per a l'usuari

El mecanisme assistit per molla evita l'enganxament parcial; mànec ampliat opcional per als models 63A+.

★ Aplicacions versàtils

Des de la transferència del generador fins a la inversió de la direcció del motor: un interruptor, múltiples funcions.

Aplicacions típiques

Sistemes d'alimentació de còpia de seguretat: Canvia entre la utilitat i el generador

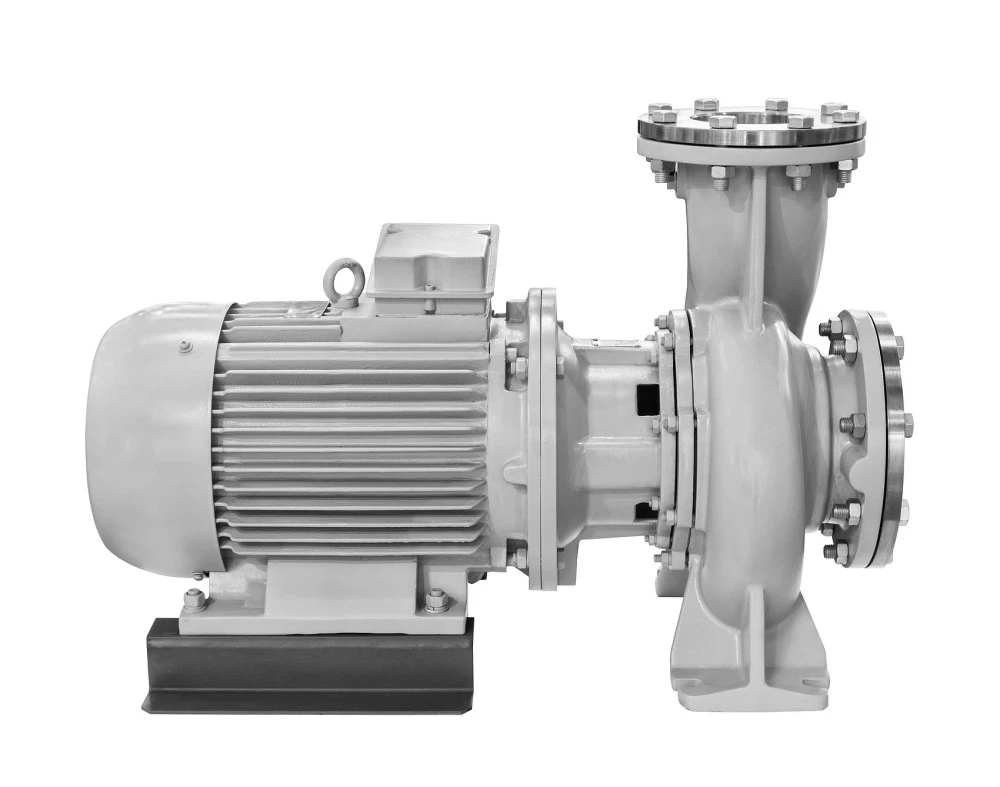

Control del motor: gir cap endavant/marrere de petites bombes o ventiladors

Circuits de mesura: Selecció de voltatge/fase en panells de mesura

Automatització d'edificis: commutació d'unitat de climatització dual, transferència d'il·luminació d'emergència

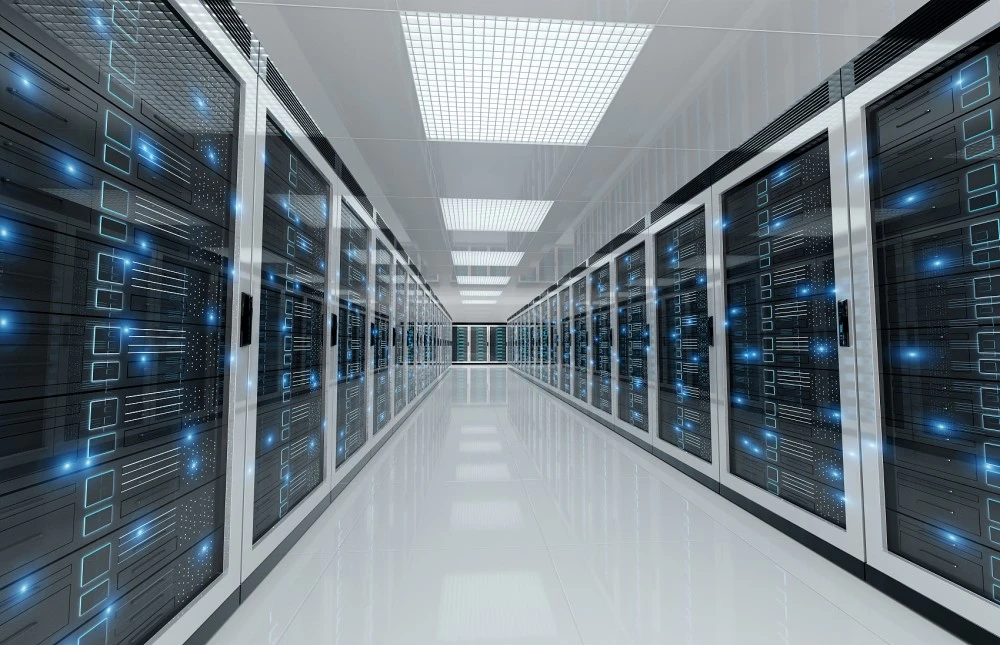

Centres de dades i telecomunicacions: selecció de font d'alimentació redundant

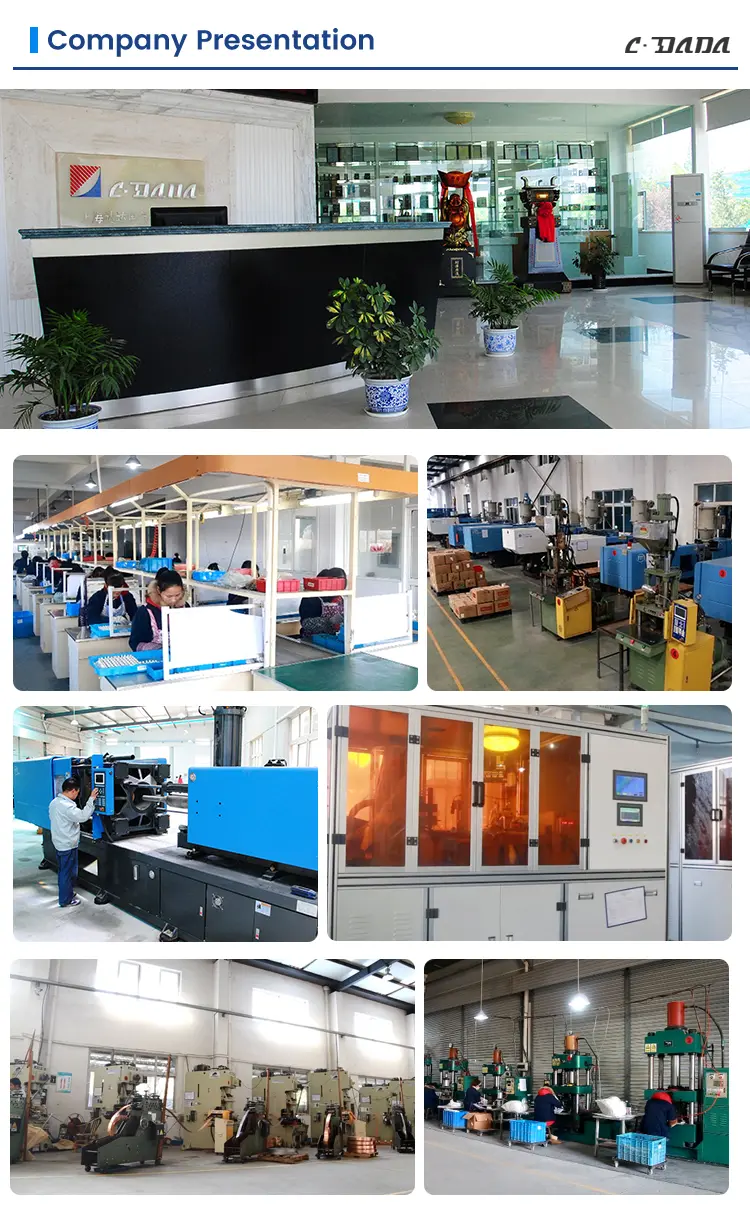

Sobre CDADA

★ Els nostres avantatges clau són:

1) Certificacions internacionals completes,

2) Forta capacitat OEM/ODM,

3) Alta relació cost-rendiment,

4) Capacitat de producció a gran escala fiable,

5) Àmplia experiència d'exportació.

★ Els nostres productes s'exporten amb èxit al sud-est asiàtic, Orient Mitjà, Amèrica del Sud, Àfrica, Europa i països de la CEI, amb un fort enfocament als mercats de Belt and Road.

★ Invertim contínuament en R+D, supervisem els estàndards globals i les tendències del mercat i col·laborem amb experts del sector per actualitzar la nostra cartera de productes.

Preguntes freqüents

P1: Puc canviar sota càrrega?

A1: No recomanat. L'interruptor de canvi 2P de la sèrie SF no té cambra d'extinció d'arcs. Desconnecteu sempre el circuit abans de canviar, o utilitzeu-lo només per a la transferència sense càrrega (p. ex., funció d'aïllament). Per a la commutació de càrrega viva, considereu ATS motoritzats o interruptors seccionadors amb fusibles.

P2: Per què hi ha una posició "O" (OFF)?

A2: La posició central OFF garanteix un aïllament complet de les dues fonts d'alimentació, essencial per a la seguretat del manteniment i evitar la retroalimentació als generadors o inversors.

P3: Necessito fusibles amb aquest interruptor?

A3: Sí. Com que no pot interrompre els corrents de falla, sempre el combineu amb fusibles amunt o MCB classificats per al corrent de curtcircuit potencial del vostre sistema.

P4: Pot controlar la direcció del motor?

A4: Sí, per a motors petits, l'interruptor 2P pot invertir la seqüència de fase quan es connecta correctament. Assegureu-vos que el motor estigui aturat i sense energia abans de canviar de direcció.

P5: Per què triar CDADA sobre altres marques?

A5: CDADA ofereix:

● Enclavament mecànic real de 3 posicions (sense estats flotants)

● Compatibilitat de carril DIN amb estàndards globals de panells

● Indicació visual clara de la posició de l'interruptor

● Mecanisme de molla robust per a una pressió de contacte fiable

● Preus competitius amb certificació IEC completa i suport tècnic
