Per què és important el disjuntor en miniatura DPN 6KA per a la protecció elèctrica moderna?

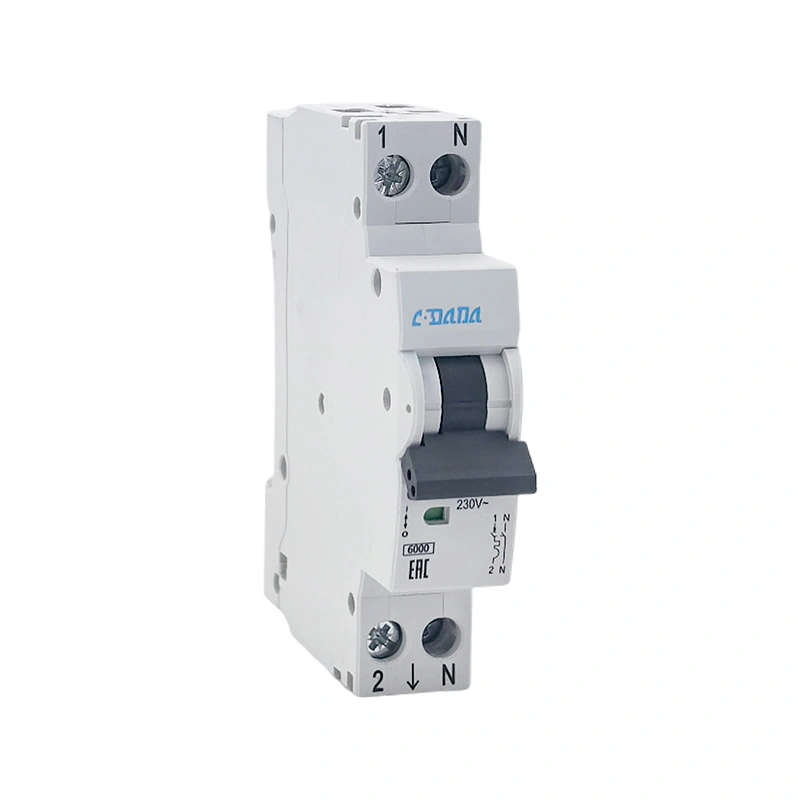

A Interruptor en miniatura DPN 6KAestà dissenyat per proporcionar una protecció fiable contra sobrecàrregues i curtcircuits alhora que combina unes dimensions compactes amb una instal·lació pràctica. La configuració DPN s'associa habitualment amb una disposició 1P+N, mentre que 6KA es refereix a una capacitat de ruptura de curtcircuit nominal de 6 kA segons els estàndards aplicables i les condicions de prova especificades. Aquesta guia explica què significa el disjuntor en miniatura DPN 6KA, com funciona, per què és important la seva capacitat de interrupció, on es pot utilitzar, com seleccionar-lo i instal·lar-lo correctament i què haurien de tenir en compte els compradors a l'hora de comprar equips de protecció de circuits.

Què significa el disjuntor en miniatura DPN 6KA?

Un interruptor de circuit en miniatura, comunament abreujat com a MCB, és un dispositiu de commutació de protecció automàtic que s'utilitza per interrompre el corrent elèctric quan es produeixen condicions anormals. A diferència d'un fusible convencional que normalment s'ha de substituir després de l'operació, un MCB generalment es pot restablir després d'haver investigat l'error i el circuit es considera segur.

El termeDPNs'utilitza habitualment per descriure un compacteConfiguració 1P+N, en què el dispositiu incorpora protecció al conductor de fase alhora que commuta el conductor neutre. La disposició interna exacta i si el neutre està protegit o només es commuta depenen del disseny específic del producte. Per tant, els compradors haurien de verificar la documentació tècnica del fabricant en lloc d'interpretar només l'abreviatura.

El6KAmarcatge, normalment escrit com6 kA, indica una capacitat nominal de tall de curtcircuit de 6 kA segons l'estàndard rellevant, les condicions de prova, la tensió i l'especificació del producte. En termes pràctics, indica el nivell de corrent de curtcircuit potencial que l'interruptor està dissenyat per interrompre amb seguretat en les condicions especificades.

Aquesta combinació de configuració compacta i capacitat d'interrupció de curtcircuit definida fa que l'interruptor en miniatura DPN 6KA sigui útil per a moltes aplicacions de distribució de baixa tensió on l'espai del panell i la protecció del circuit fiable són importants.

Com funciona un interruptor de circuit DPN 6KA?

Un disjuntor en miniatura típic utilitza principis de protecció tèrmica i magnètica. El mecanisme tèrmic respon a la sobreintensitat sostinguda, mentre que el mecanisme magnètic està pensat per respondre ràpidament a condicions de fallada d'alta intensitat, com ara curtcircuits.

• Protecció de sobrecàrrega:Quan el corrent roman per sobre del nivell de funcionament normal del circuit durant un període suficient, el mecanisme tèrmic pot provocar que l'interruptor es dispari.
• Protecció contra curtcircuits:Un corrent de falla elevada pot activar el mecanisme d'activació magnètica, permetent que el circuit s'interrompi ràpidament.
• Canvi manual:El mànec de funcionament permet que el circuit s'encengui o apagui durant el funcionament normal quan el producte està dissenyat per a aquesta funció.
• Aïllament per omissió:En una disposició DPN, els conductors de fase i neutre es poden desconnectar segons el disseny de commutació especificat del dispositiu.
• Distribució compacta:El factor de forma estret pot ajudar els panells elèctrics a acomodar més circuits dins d'un espai limitat de carril DIN.

El propòsit de l'interruptor no és simplement aturar l'electricitat. Ha d'interrompre el corrent anormal dins de les condicions per a les quals ha estat dissenyat mentre es manté fiable durant el funcionament normal. Per tant, és important la coordinació correcta amb els dispositius de protecció aigües amunt i aigües avall.

Per aquest motiu, seleccionar un interruptor basant-se només en la seva mida física o corrent nominal pot crear problemes. Les especificacions elèctriques completes sempre s'han de revisar abans de la instal·lació.

Per què és important la capacitat de ruptura 6KA?

La capacitat de ruptura és una de les especificacions més importants a entendre a l'hora de comprar un interruptor de circuit en miniatura. Una classificació de 6 kA significa que l'interruptor té una capacitat nominal de curtcircuit de6.000 amperessota les condicions de prova especificades.

Això sínosignifica que l'interruptor hauria de transportar contínuament 6.000 A. El corrent nominal de l'interruptor és una especificació independent. Per exemple, un interruptor pot tenir un corrent nominal adequat per a un circuit d'il·luminació o endoll mentre té una capacitat de tall de curtcircuit de 6 kA.

Per a una nova instal·lació, el corrent de curtcircuit potencial en el punt d'instal·lació ha de ser avaluat per un professional elèctric qualificat. L'interruptor seleccionat ha de tenir una capacitat de ruptura adequada per a la instal·lació i complir els requisits locals aplicables.

Quins són els principals beneficis?

Un interruptor en miniatura DPN 6KA especificat adequadament pot abordar diversos reptes comuns en sistemes de distribució elèctrica compactes.

Un altre avantatge pràctic és l'organització del circuit més fàcil. En lloc de permetre que un únic dispositiu de protecció serveixi massa càrregues, un quadre de distribució planificat correctament pot dividir les càrregues elèctriques en circuits individuals. Això facilita la resolució de problemes i pot ajudar a limitar l'impacte d'una falla al circuit afectat.

On s'utilitza habitualment?

Els interruptors DPN 6KA es poden considerar per a una àmplia gamma d'aplicacions de distribució de baixa tensió, sempre que les seves classificacions elèctriques i els requisits de certificació coincideixin amb la instal·lació.

• Taulers de distribució residencials
• Sistemes elèctrics d'habitatges i edificis
• Circuits d'il·luminació
• Endolls i circuits d'ús general
• Petits edificis comercials
• Oficines i instal·lacions comercials
• Quadres de control i circuits de distribució d'equips
• Instal·lacions elèctriques industrials lleugeres
• Circuits auxiliars en armaris elèctrics

Poden ser especialment útils en equips de distribució compactes on l'instal·lador necessita equilibrar la protecció del circuit amb l'espai de muntatge disponible. Tanmateix, la idoneïtat de l'aplicació mai s'ha de determinar només pel nom del producte.

Abans de seleccionar un model específic, cal tenir en compte el tipus de càrrega, la mida del conductor, el mètode d'instal·lació, la temperatura ambient, el nivell de falla, el sistema de tensió, la disposició de la presa de terra i les regulacions elèctriques locals.

Què han de comprovar els compradors abans de la selecció?

Un dels errors de compra més importants és seleccionar un interruptor basant-se només en el seu corrent nominal o en la marca de 6 kA. Una revisió de les especificacions més completa pot reduir els problemes de compatibilitat, els retards en la instal·lació i els costos de substitució innecessaris.

1. Corrent nominal:Seleccioneu d'acord amb el disseny del circuit i la càrrega esperada en lloc de simplement triar la valoració més gran disponible.
2. Tensió nominal:Confirmeu que l'interruptor és adequat per a la tensió i freqüència del sistema elèctric.
3. Configuració del pol:Verifiqueu si la disposició requerida és 1P+N i entendre quins conductors estan protegits i commutats.
4. Capacitat de trencament:Confirmeu que la classificació de 6 kA és adequada per al corrent de falla possible al punt d'instal·lació.
5. Corba de viatge:Comproveu la característica d'intervenció requerida en funció de la càrrega i el comportament de l'entrada.
6. Normes i certificació:Sol·liciteu informes de prova, declaracions i documents de certificació rellevants aplicables al mercat objectiu.
7. Compatibilitat de terminals:Comproveu el rang de mida del conductor, la construcció del terminal, els requisits d'estrenyiment i l'accessibilitat de la connexió.
8. Compatibilitat amb carril DIN:Confirmeu que les dimensions físiques s'ajusten al recinte de distribució previst.
9. Entorn de funcionament:Tingueu en compte la temperatura, la humitat, l'altitud, la pols, les vibracions i altres condicions ambientals.
10. Coherència del proveïdor:Per a projectes que requereixin comandes repetides, verifiqueu la capacitat de producció i els procediments de control de qualitat.

Per als distribuïdors, una altra consideració important és la coherència del producte. Un trencador que compleix les especificacions en un enviament però varia significativament en lots posteriors pot crear riscos d'inventari i de projecte. Per tant, els compradors haurien de discutir amb el proveïdor els procediments de control de qualitat, els estàndards d'inspecció, l'embalatge, l'etiquetatge i els requisits de repetició de la comanda.

Què s'ha de tenir en compte durant la instal·lació?

La instal·lació elèctrica l'ha de fer un professional qualificat i d'acord amb les instruccions del fabricant i els codis elèctrics aplicables. Fins i tot un interruptor DPN 6KA especificat correctament pot funcionar malament si s'instal·la incorrectament.

• Desconnecteu la instal·lació abans de treballar en equips de distribució.
• Confirmeu la tensió del circuit i la disposició del cablejat abans de la connexió.
• Instal·leu l'interruptor de manera segura al rail DIN o al sistema de muntatge adequat.
• Utilitzeu conductors dins del rang de mida especificat pel fabricant.
• Apliqueu el parell de tensió del terminal especificat.
• Mantingueu l'encaminament del conductor net i eviteu tensions mecàniques innecessàries als terminals.
• Verifiqueu les connexions de fase i neutre segons l'esquema de cablejat del producte.
• Comproveu que el recinte ofereix l'espai, la ventilació i la protecció adequats.
• Realitzeu les proves elèctriques adequades abans d'engegar el circuit acabat.

La connexió del terminal mereix una atenció especial. Una connexió elèctrica fluixa pot crear resistència i calor, mentre que un conductor mal preparat pot comprometre l'estabilitat mecànica de la connexió. Per tant, la instal·lació ha de seguir els requisits de parell i de preparació del conductor especificats pel fabricant.

No utilitzeu mai un interruptor com a substitut del disseny adequat del circuit. Els dispositius de protecció funcionen com a part d'un sistema elèctric complet que inclou conductors, càrregues, protecció aigües amunt, presa de terra i altres components de seguretat.

Com es compara el DPN 6KA amb les configuracions MCB convencionals?

La comparació no vol dir que una configuració sigui universalment millor. El disseny adequat depèn del sistema elèctric, la normativa local, l'espai disponible del panell, la disposició d'aïllament requerida i la coordinació amb altres equips de protecció.

Com es pot mantenir el rendiment?

Els interruptors de circuit en miniatura generalment requereixen un manteniment de rutina limitat, però el sistema elèctric circumdant encara s'ha d'inspeccionar periòdicament. Mai s'han d'ignorar els ensopegats freqüents inexplicables.

• Inspeccioneu els terminals per detectar signes de sobreescalfament, decoloració o danys.
• Comproveu si hi ha connexions soltes durant el manteniment elèctric programat.
• Mantingueu el recinte de distribució net i lliure d'excés de pols o humitat.
• Superviseu els viatges repetits i investigueu la causa subjacent.
• Substituïu els interruptors que presenten danys mecànics o un comportament de funcionament anormal.
• No reinicieu repetidament un interruptor sense identificar per què s'ha disparat.

Un interruptor que s'encén repetidament pot indicar una sobrecàrrega, un curtcircuit, problemes d'aïllament, errors en l'equip, una selecció incorrecta de l'interruptor o un altre problema dins de la instal·lació. El personal qualificat hauria de diagnosticar el problema abans de tornar el circuit al funcionament normal.

També és útil per mantenir l'etiquetatge precís del panell. La identificació clara dels circuits pot fer que la inspecció i el manteniment futurs siguin més eficients, especialment en edificis comercials i armaris elèctrics més grans.

Què hauríeu d'esperar d'un fabricant fiable?

Quan s'obté productes d'interruptor de circuit en miniatura DPN 6KA per a la distribució a l'engròs, projectes elèctrics, aplicacions OEM o muntatge de panells, la qualitat del producte és només una part de la decisió de compra. La documentació coherent, el control de producció, la comunicació i el suport postvenda també poden tenir un impacte important en l'èxit del projecte.

Shanghai DaDa Electric Co., Ltd.és una font potencial de proveïdors per als clients que busquen productes de protecció elèctrica i solucions d'interruptors relacionades. Quan avaluen qualsevol fabricant, els compradors haurien de sol·licitar les fitxes de dades del producte i la documentació de compliment aplicable, aclarir la configuració exacta del model i confirmar els requisits de producció i inspecció abans de fer una comanda a granel.

Per als importadors i distribuïdors, la comunicació és especialment important. Abans de confirmar una compra, és útil establir el model exacte del producte, les especificacions elèctriques, la quantitat, el mètode d'embalatge, l'etiquetatge, els requisits de lliurament, el procediment d'inspecció i la documentació. Això ajuda a reduir els malentesos entre el comprador, el fabricant i el client final.

Preguntes freqüents

1. Què significa 6KA en un interruptor de circuit en miniatura?

6KA, més comunament escrit com 6 kA, indica una capacitat nominal de ruptura de curtcircuit de 6.000 amperes en condicions de prova especificades. No és el corrent de funcionament normal de l'interruptor.

2. Què significa DPN en un interruptor automàtic?

DPN s'associa habitualment amb una configuració 1P+N. Les funcions exactes de protecció i commutació depenen del disseny del fabricant, per la qual cosa s'ha de comprovar la fitxa del producte abans de la instal·lació.

3. És adequat un interruptor de 6 kA per a qualsevol instal·lació elèctrica?

No. La capacitat de ruptura ha de ser l'adequada per al corrent de curtcircuit potencial al lloc de la instal·lació. També s'han de tenir en compte la tensió nominal, el corrent, la característica d'encesa, les condicions d'instal·lació i la normativa aplicable.

4. 6 kA vol dir que l'interruptor pot transportar 6.000 A contínuament?

No. El valor de 6 kA es refereix a la capacitat d'interrupció de curtcircuits, no a la capacitat de transport de corrent continu. El corrent nominal és una especificació independent.

5. Es pot utilitzar un interruptor DPN 6KA en quadres de distribució residencials?

Pot ser adequat per a determinades aplicacions residencials quan les classificacions elèctriques, la configuració, les dimensions, la certificació i els requisits d'instal·lació del producte coincideixen amb el circuit i les normatives locals.

6. Quina informació he de proporcionar en sol·licitar un pressupost?

Proporcioneu el corrent nominal requerit, la tensió nominal, la configuració dels pols, la característica d'enjugament, la capacitat de ruptura, la quantitat, el mercat objectiu, les normes aplicables, els requisits d'embalatge i qualsevol requisit d'etiquetatge o OEM. Això ajuda el proveïdor a avaluar el requisit de manera més eficient.

7. Per què un interruptor de circuit en miniatura dispara repetidament?

Els dispars repetits poden resultar d'una sobrecàrrega, un curtcircuit, un equip defectuós, problemes de cablejat, una selecció inadequada d'interruptors o altres errors elèctrics. La causa ha de ser identificada per personal qualificat en lloc de reiniciar repetidament el interruptor.

8. És el mateix DPN que un interruptor automàtic de dos pols?

No necessàriament. Tot i que un dispositiu DPN pot implicar una commutació de fase i neutre, la seva protecció interna i la seva disposició de commutació poden diferir d'un dispositiu de protecció de dos pols convencional. Comproveu sempre l'esquema de cablejat i les especificacions tècniques del fabricant.

9. Quina diferència hi ha entre el corrent nominal i la capacitat de ruptura?

El corrent nominal es refereix al corrent que el interruptor està dissenyat per a transportar durant el funcionament normal en condicions especificades. La capacitat de ruptura es relaciona amb la seva capacitat per interrompre un corrent de curtcircuit especificat de manera segura.

10. Quina és l'especificació més important a l'hora de demanar un interruptor DPN 6KA?

No hi ha una especificació única que s'apliqui a cada instal·lació. S'han de comprovar conjuntament el corrent nominal, la tensió, la configuració dels pols, les característiques de l'encesa, la capacitat de ruptura, les normes aplicables, les dimensions físiques i les condicions d'instal·lació.

Poseu-vos en contacte amb nosaltres per obtenir les solucions d'interruptors en miniatura DPN 6KA

L'elecció de l'interruptor correcte consisteix, en definitiva, a fer coincidir el rendiment de la protecció amb els requisits reals de la instal·lació elèctrica. Un disjuntor en miniatura DPN 6KA pot oferir una combinació pràctica de configuració compacta, protecció contra sobrecàrregues, capacitat d'interrupció de curtcircuits i gestió de circuits còmoda quan s'especifica i s'instal·la correctament.

Si sou aprovisionamentInterruptor en miniatura DPN 6KAproductes per a taulers de distribució, projectes elèctrics, aplicacions OEM o subministrament a l'engròs,Shanghai DaDa Electric Co., Ltd.pot proporcionar informació del producte i discutir els vostres requisits tècnics.Contacta amb nosaltresamb la classificació actual, la tensió, la quantitat, l'aplicació i el mercat de destinació necessaris per discutir una solució adequada. Poseu-vos en contacte amb Shanghai DaDa Electric Co., Ltd. per discutir especificacions, mostres, comandes a granel i requisits del projecte.
