Interruptor en miniatura 6KA 10kA

L'interruptor en miniatura (MCB) de la sèrie ALF-63N/H d'alt trencament 6KA 10kA, s'ajusta a l'estàndard IEC60898, MCB té la característica d'un rendiment fiable, funció de protecció precisa, temps d'alliberament curt i gran capacitat de trencament, també petit volum. S'utilitza àmpliament i la sobrecàrrega de contactors, aparells de commutació i aparells elèctrics.

Contacteu amb CDADA i trieu-nos com a fabricant, podem oferir serveis OEM/ODM.

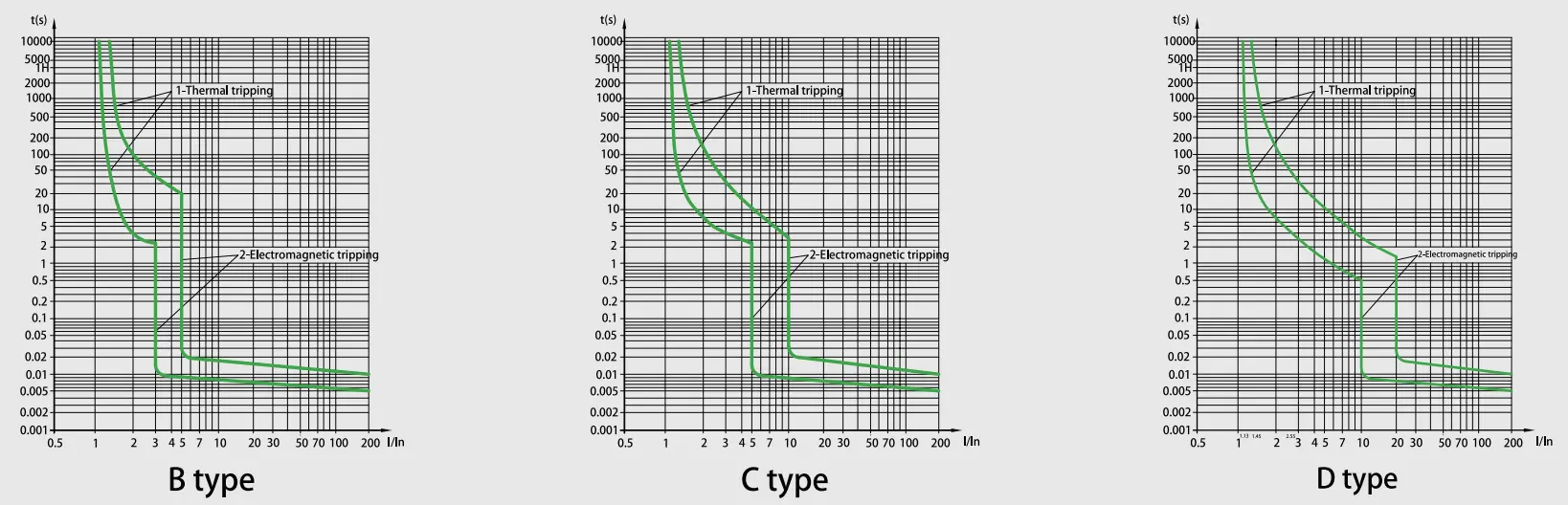

Corba característica

Especificació tècnica

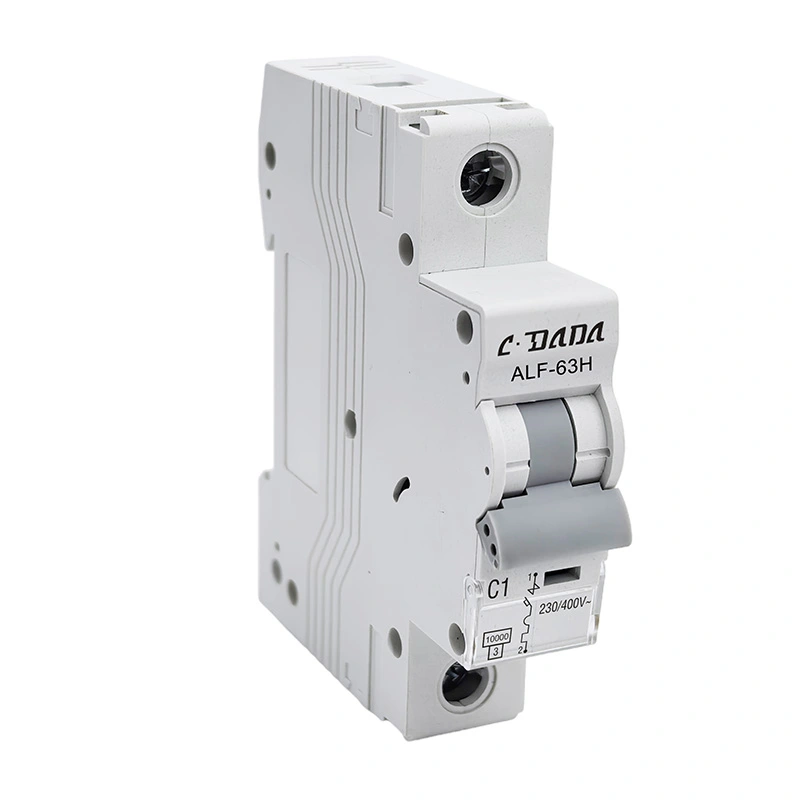

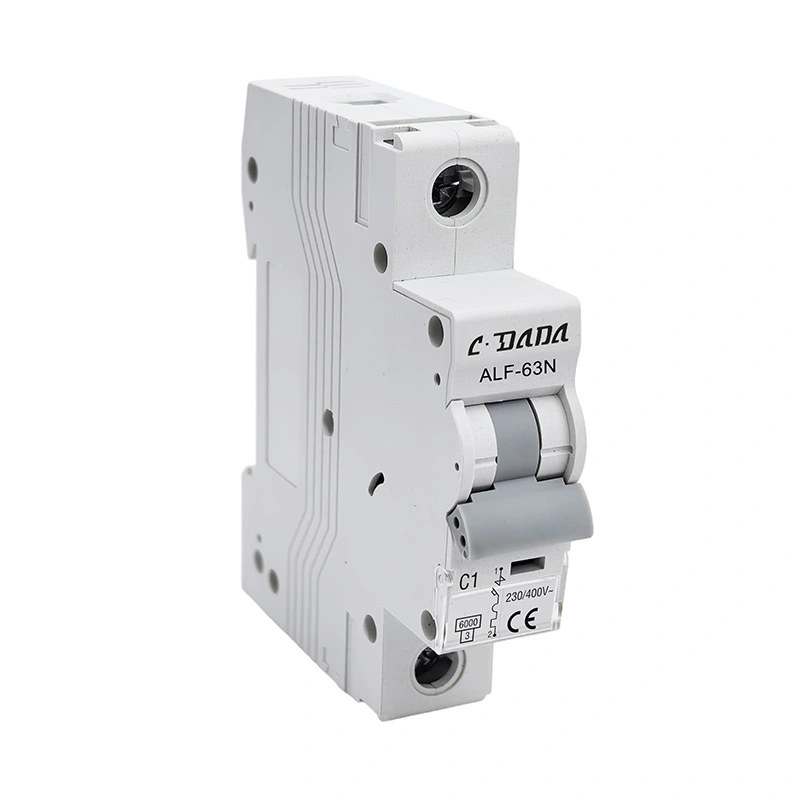

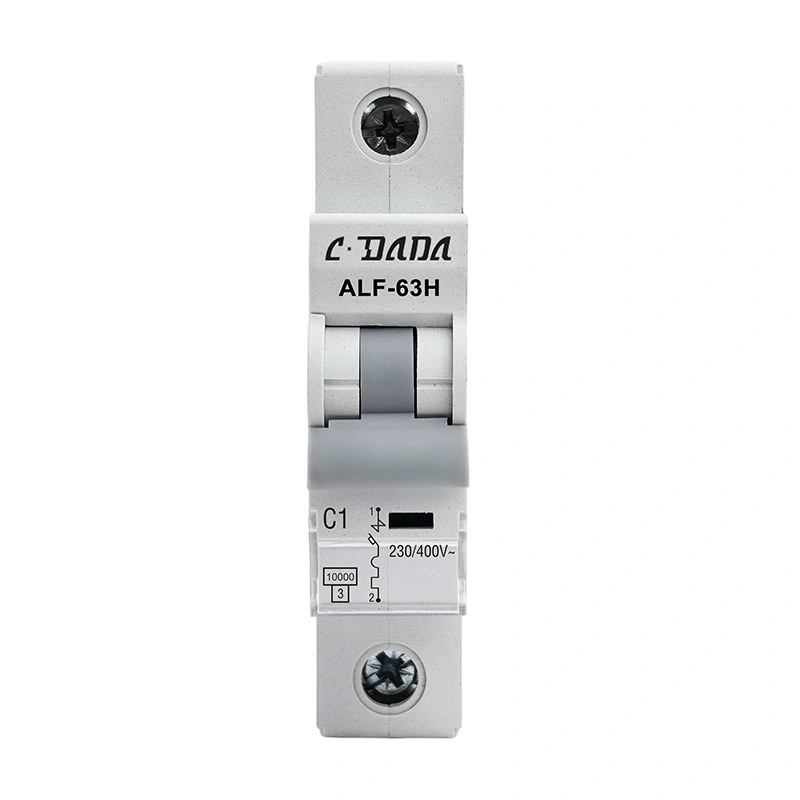

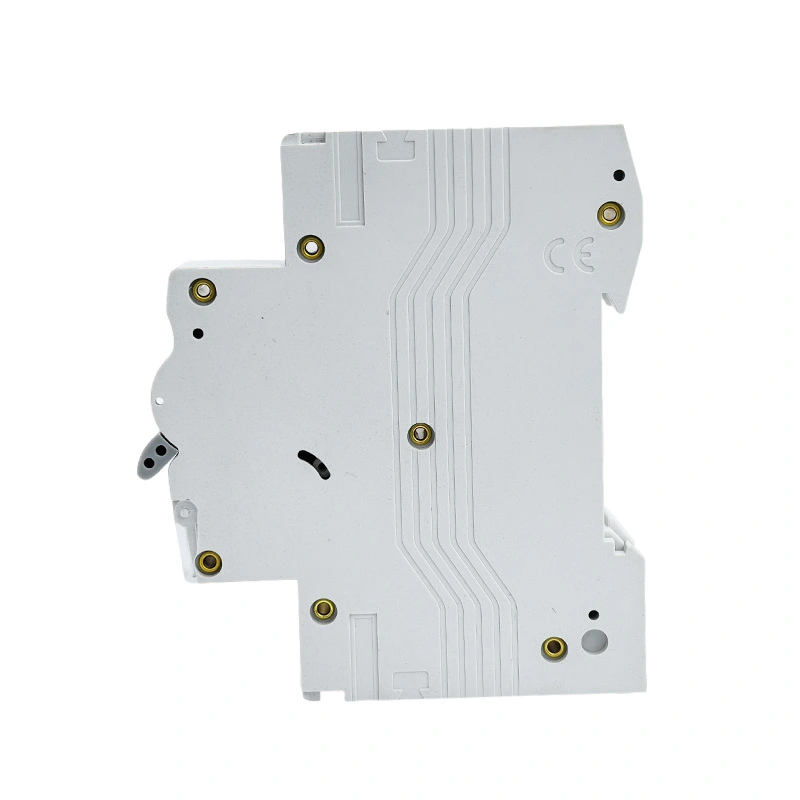

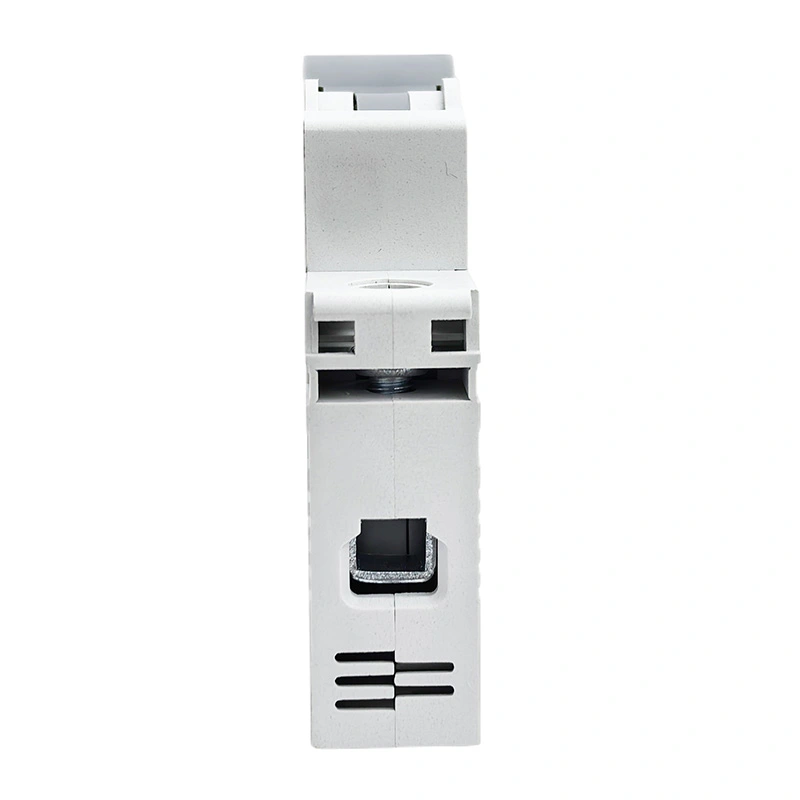

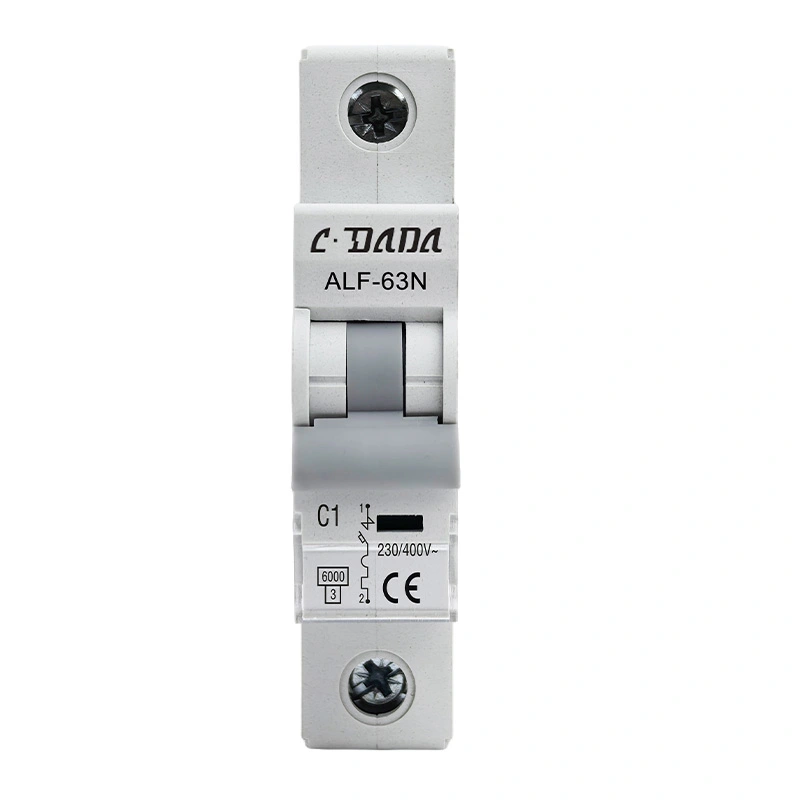

Interruptor en miniatura ALF-63N/H Sèrie 6KA 10kA
Estàndard	EN/IEC60898-1
Capacitat de ruptura (kA)	6,10
Protecció	Contra sobrecàrrega i curtcircuit
Corrent nominal (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensió nominal (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensió nominal de resistència a l'impuls Uimp (kV)	4
Tensió nominal d'aïllament Ui(V)	500
Cass limitador d'energia	3
Temperatura ambient (℃)	-25 ~ + 40, 95% màxim d'humitat
Límit de funcionament tèrmic	1.13xln No hi ha cap ensopegada en una hora
	1.45xIn Disparant en una hora
Funcionament magnètic	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Nombre de pols	1P, 1P+N, 2P, 3P, 3P+N i 4P
Tipus de viatge	Alliberament tèrmic/magnètic
Capacitat terminal	16 mm² flexible o 25 mm² rígid fins a 25 A
	25 mm² flexible o 35 mm² rígid de 32A a 63A
Grau de protecció	IP20
Instal·lació	Muntatge en carril DIN de 35 mm
Amplada	17,8 mm per pal

Característica d'alliberament del disjuntor

NO.	Corrent nominal d'alliberament (A)	Estat inicial	Corrent de prova	Hora especificada	Resultat a obtenir	Observacions
1	1-63	estat fred	1,13 polzades	t≤1h	No viatge
2	1-63	a la prova anterior	1.45ln	t<1h	viatge	Configuració del corrent fins al valor especificat de manera constant en 5 segons
3	En≤32	estat fred	2,55 polzades	1s	viatge
	En>32
4	1-63	estat fred	3 en	t≤0,1s	No viatge	tipus B
			5 en	t<0,1s	viatge	tipus B
			5 En 10ln	t≤0,1s	No viatge	tipus C
			10 polzades	t<0,1s	viatge	tipus C
			20ln	t≤0,1s	No viatge	tipus D
				t<0,1s	viatge	tipus D

Resistència (operacions)

Categoria	Cicles de funcionament	Freqüència de funcionament	Corrent nominal
Resistència elèctrica	4000	240/h	1-32
		120/h	40-63
Resistència mecànica	10000	240/h	1-63

Característiques

★ Capacitat de ruptura de curtcircuits ultra alta

La tecnologia avançada de control d'arc aconsegueix una capacitat d'interrupció més gran en comparació amb els estàndards de la indústria, assegurant una protecció fiable per als sistemes elèctrics de grau industrial en condicions de falla extremes.

★ Interfície de connexió de mode dual

El disseny de terminals híbrids integrat admet tant l'acoblament de barres rígides com la subjecció flexible del cable, permetent una adaptació sense eines a diversos escenaris d'instal·lació alhora que redueix el temps de cablejat en un 40%.

★ Mecanisme d'emmagatzematge d'energia per a la longevitat

Sistema operatiu assistit per molla amb una resistència de 10.000 cicles mecànics, amb tecnologia de compensació del desgast

★ Tancament compost avançat

amb cambres d'extinció d'arc integrades amb propietats resistents a la fama, resistents a la calor i a prova d'impulsos per a errors continguts.

★ Topologia dinàmica limitadora de corrent

La supressió intel·ligent d'energia que permet reduir els pics de corrent de falla en un 65-80%, permetent l'optimització de l'especificació del dispositiu aigües avall amb un potencial total de reducció de costos del sistema del 30%.

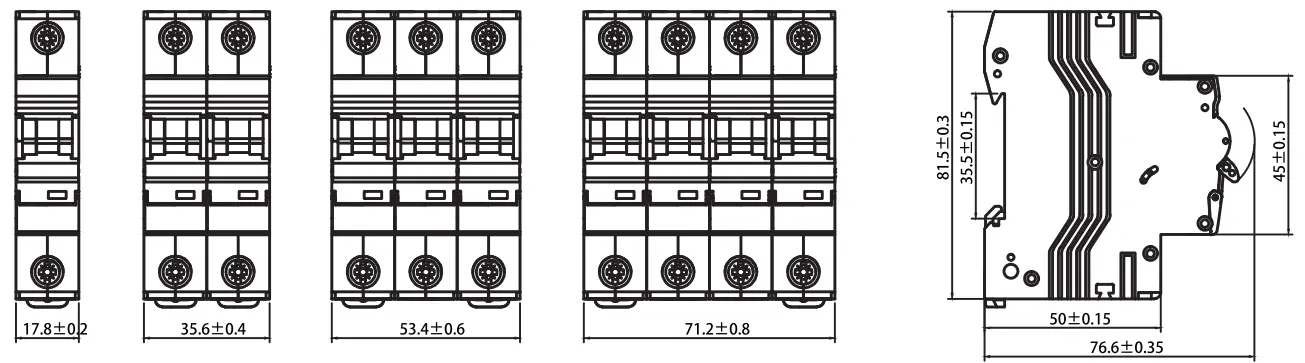

Dimensions del contorn
