Per què és essencial un interruptor de protecció del motor per a un funcionament fiable del motor?

Els motors elèctrics són la força impulsora de l'automatització industrial, sistemes de fabricació, equips de climatització, bombes, transportadors, compressors i innombrables aplicacions comercials. Tanmateix, els motors s'enfronten a diversos riscos elèctrics, com ara sobrecàrregues, curtcircuits, fallades de fase, condicions del rotor bloquejat i fluctuacions de tensió. Sense una protecció adequada, aquests problemes poden provocar temps d'inactivitat costosos, danys a l'equip, perills de seguretat i una eficiència operativa reduïda.

Aquesta guia completa explica tot el que necessites saberDisjuntors de protecció del motor(MPCB), inclosos els seus principis de funcionament, avantatges, criteris de selecció, consideracions d'instal·lació, aplicacions, pràctiques de manteniment i errors comuns a evitar. Tant si sou enginyer, contractista, gestor d'instal·lacions o fabricant d'equips, aquest article us ajudarà a prendre decisions informades a l'hora de protegir els actius motors valuosos.

Què és un interruptor de protecció del motor?

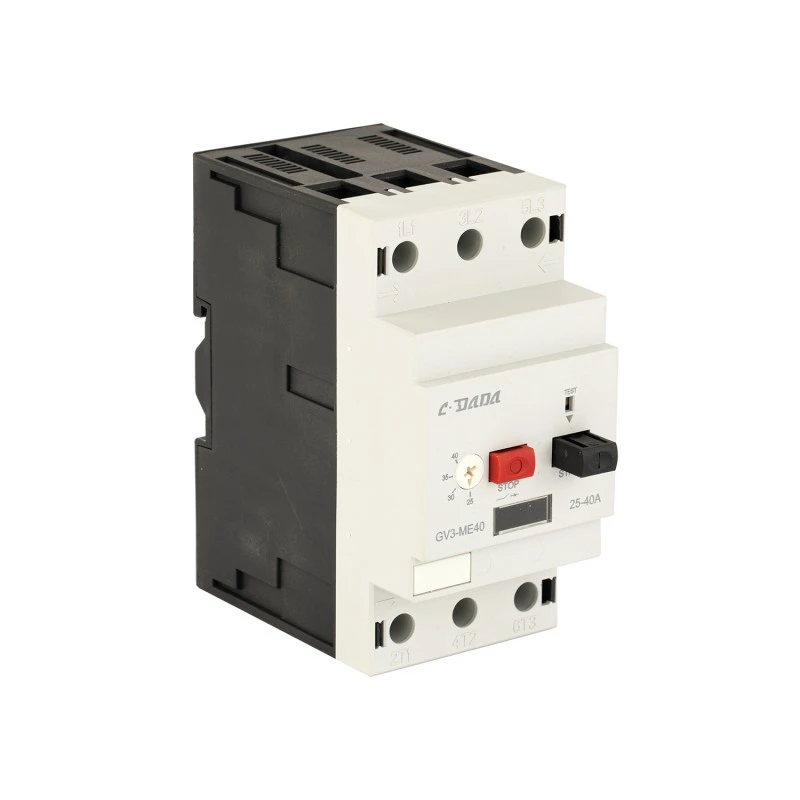

Un interruptor de protecció del motor (MPCB) és un dispositiu de protecció elèctrica especialitzat dissenyat específicament per protegir els motors elèctrics de condicions de funcionament anormals. A diferència dels interruptors automàtics estàndard, un MPCB combina protecció contra sobrecàrregues, protecció contra curtcircuits i protecció contra pèrdua de fase en un únic dispositiu compacte.

El seu objectiu principal és detectar condicions elèctriques nocives abans que danyin els bobinatges del motor, els sistemes d'aïllament, els coixinets i els equips connectats. Els MPCB s'instal·len habitualment en centres de control de motors, panells de control industrials, instal·lacions de fabricació, edificis comercials i sistemes d'automatització.

En integrar múltiples funcions de protecció en un sol dispositiu, els MPCB simplifiquen el disseny del sistema elèctric alhora que milloren la fiabilitat i la seguretat.

Per què els motors elèctrics necessiten protecció?

Els motors elèctrics representen una inversió important per a les empreses. Fins i tot una sola fallada del motor pot provocar retards en la producció, reparacions costoses i interrupcions operatives.

Les amenaces motrius habituals inclouen:

• Condicions de sobrecàrrega
• Curtcircuits
• Desequilibri de fases
• Pèrdua de fase
• Situacions de rotor bloquejat
• Esdeveniments de baixa tensió
• Corrents d'arrencada excessius
• Embussos mecànics
• Falles de cablejat
• Avaria de l'aïllament

Sense una protecció adequada, aquests problemes poden generar una calor excessiva que danya els bobinatges del motor i escurça significativament la vida útil de l'equip.

Com funciona un interruptor de protecció del motor?

Un MPCB controla contínuament el corrent elèctric que flueix a través d'un circuit de motor. Quan es produeixen condicions anormals, l'interruptor desconnecta automàticament l'alimentació abans que es produeixin danys.

En general, el dispositiu utilitza dos mecanismes de protecció:

• Protecció tèrmica:Respon a corrents de sobrecàrrega prolongades.
• Protecció magnètica:Respon a l'instant a fallades de curtcircuit.

Els elements tèrmics reaccionen a la calor generada per un corrent excessiu, mentre que els elements magnètics detecten pics de corrent sobtats i disparen gairebé a l'instant.

Aquest enfocament de protecció dual garanteix que les fallades elèctriques tant graduals com sobtades s'aborden de manera eficaç.

Components clau d'un MPCB

Els disjuntors moderns de protecció del motor contenen diversos components integrats:

• Mecanisme de relé de sobrecàrrega tèrmica
• Disparador de curtcircuit magnètic
• Dial d'ajust actual
• Interruptor manual ON/OFF
• Indicador de viatge
• Cambra d'extinció d'arc
• Terminals de connexió
• Compatibilitat de contactes auxiliars

En conjunt, aquests components proporcionen una protecció integral del motor alhora que mantenen la facilitat d'operació i manteniment.

Principals avantatges d'utilitzar MPCB

Les empreses de tots els sectors trien els MPCB perquè ofereixen avantatges operatius significatius.

Els beneficis financers sovint superen la inversió inicial evitant costososes substitucions de motors i interrupcions de producció.

Interruptor de protecció del motor vs dispositius de protecció tradicionals

Aquesta comparació mostra clarament per què es prefereixen els dispositius de protecció de motor dedicats per a aplicacions de motor crítiques.

Aplicacions industrials comunes

Els interruptors de protecció del motor s'utilitzen en nombroses indústries:

• Plantes de fabricació
• Instal·lacions de tractament d'aigües
• Sistemes de climatització
• Explotacions mineres
• Instal·lacions de petroli i gas
• Plantes de processament d'aliments
• Maquinària d'embalatge
• Sistemes de transport
• Estacions de bombeig
• Edificis comercials

Allà on els motors elèctrics juguen un paper operatiu crític, els MPCB ajuden a garantir la fiabilitat i la continuïtat.

Com seleccionar l'interruptor de protecció del motor adequat

L'elecció del MPCB correcte requereix una avaluació acurada de diversos factors.

La mida adequada evita enganxaments molests alhora que manté una protecció eficaç.

Bones pràctiques d'instal·lació

• Seguiu les directrius del fabricant.
• Comproveu les connexions del cablejat.
• Assegureu-vos una ventilació adequada.
• Utilitzeu les mides de cable recomanades.
• Realitzar proves d'aïllament.
• Comproveu les especificacions de parell.
• Etiqueta clarament tots els circuits.
• Realitzar proves de posada en marxa.

La instal·lació professional millora significativament la fiabilitat operativa i el rendiment de seguretat.

Manteniment i resolució de problemes

El manteniment rutinari ajuda a maximitzar el rendiment i la longevitat del trencador.

• Inspeccioneu els terminals regularment.
• Comproveu si hi ha signes de sobreescalfament.
• Verifica la configuració del viatge.
• Prova el funcionament periòdicament.
• Eliminar l'acumulació de pols.
• Supervisar els viatges molests.
• Revisar les condicions de càrrega.

La detecció precoç de possibles problemes evita errors inesperats i costosos temps d'inactivitat.

Errors comuns a evitar

• Sobredimensionar el trencador
• Ignorant les dades de la placa del motor
• Configuració actual incorrecta
• Connexions de terminal deficients
• Falta de manteniment
• Utilitzant interruptors estàndard en lloc de MPCB
• Ignorant les condicions ambientals

Evitar aquests errors pot millorar dràsticament l'eficàcia de la protecció del motor.

Tendències futures en tecnologia de protecció del motor

L'automatització industrial continua impulsant la innovació en sistemes de protecció de motors.

Els desenvolupaments emergents inclouen:

• Integració de monitoratge intel·ligent
• Connectivitat IoT industrial
• Capacitats de manteniment predictiu
• Diagnòstic remot
• Anàlisi d'eficiència energètica
• Plataformes de monitorització basades en núvol
• Algoritmes de protecció digital millorats

Aquestes tecnologies proporcionen una major visibilitat sobre la salut motora i el rendiment operatiu.

Preguntes freqüents

P1: Quin és l'objectiu principal d'un interruptor de protecció del motor?

Un interruptor de protecció del motor protegeix els motors de sobrecàrregues, curtcircuits i fallades de fase.

P2: Pot un MPCB substituir un fusible?

En moltes aplicacions, sí. Els MPCB ofereixen protecció reiniciable i funcions addicionals específiques del motor.

P3: Com puc determinar la mida correcta de MPCB?

Utilitzeu el corrent nominal del motor i les característiques de funcionament que es mostren a la placa d'identificació.

P4: Els MPCB són adequats per a motors trifàsics?

Sí. La majoria dels MPCB industrials estan dissenyats específicament per a la protecció del motor trifàsic.

P5: Amb quina freqüència s'ha d'inspeccionar un MPCB?

La freqüència d'inspecció depèn de les condicions de funcionament, però generalment es recomana fer inspeccions anuals.

P6: Els MPCB poden ajudar a reduir els costos de manteniment?

Sí. En evitar danys al motor i fallades inesperades, els MPCB poden reduir significativament les despeses de manteniment.

Conclusió

Un interruptor de protecció de motor és un dels components més importants de qualsevol sistema elèctric accionat per motor. Proporciona una protecció integral contra sobrecàrregues, curtcircuits, fallades de fase i altres condicions potencialment perjudicials alhora que millora la fiabilitat operativa i la vida útil dels equips.

Tant si opereu una instal·lació de fabricació, un edifici comercial, una planta de tractament d'aigua o un sistema d'automatització industrial, invertir en la solució de protecció del motor adequada ajuda a protegir els actius crítics, reduir el temps d'inactivitat i millorar la seguretat en el lloc de treball.
