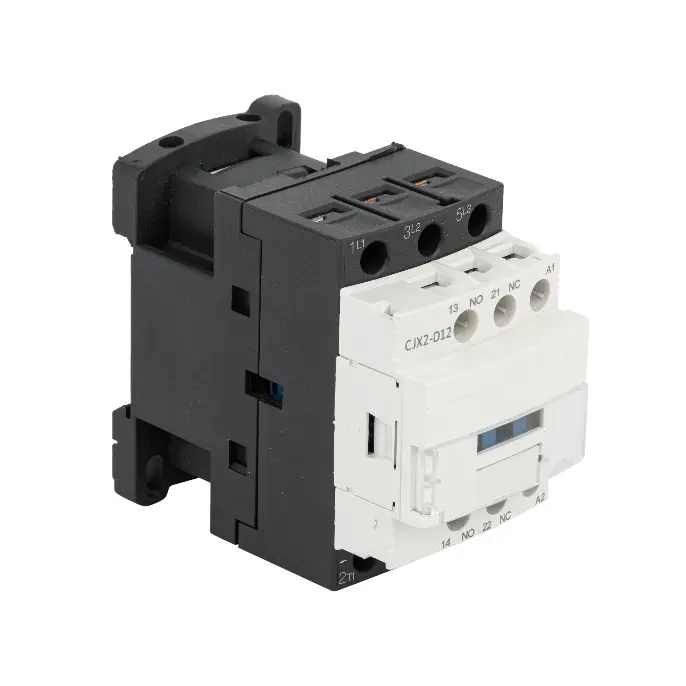

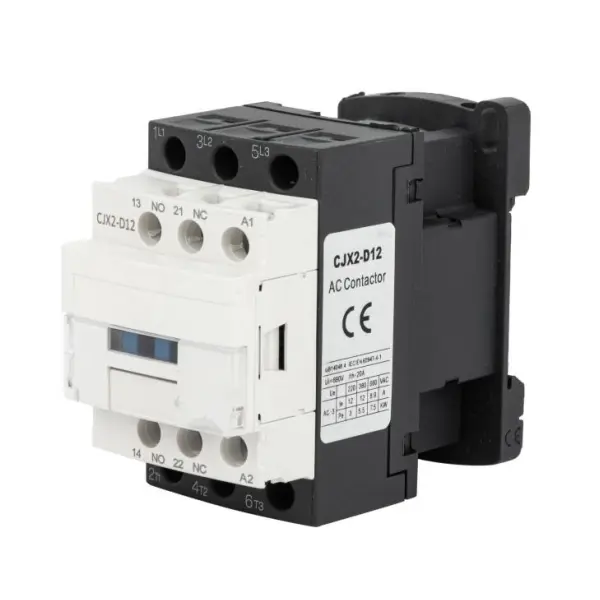

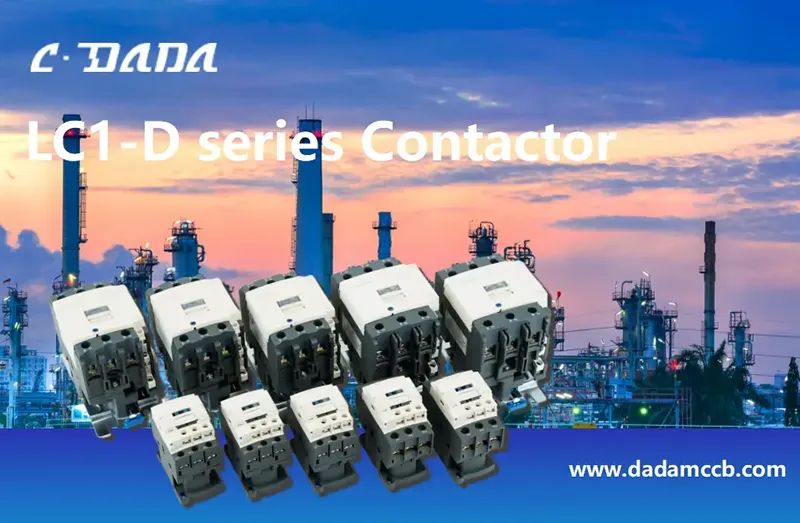

D Contactor

Model:LC1-D Series

Shanghai DADA Electric és un fabricant fiable i tenim les nostres pròpies marques, CDADA. El nostre contactor D (sèrie LC1-D) té la certificació IEC 60947-4-1, 3P/4P, fins a 620A, classificació AC-3/AC-4. Opcions de tensió de bobina àmplies. Recomanem aquest producte per al control de motors i automatització industrial, poseu-vos en contacte amb nosaltres per obtenir un pressupost.

Envieu la consulta

Descripció del producte

Enginyera un control fiable del motor i la commutació de potència amb el contactor de la sèrie D CDADA LC1-D, un contactor de CA d'alt rendiment dissenyat per Shanghai DADA Electric CO.,LTD per complir els estàndards IEC/EN 60947-4-1. Creada per a aplicacions industrials, comercials i d'infraestructura, la sèrie LC1-D admet configuracions de 3 o 4 pols amb corrents nominals de 9 A a 95 A (fins a 620 A en variants resistents) i controla motors trifàsics de gàbia d'esquirol de fins a 45 kW (a 380-41 V CA).

Equipat amb contactes auxiliars estàndard 1NO+1NC, s'integra perfectament amb relés de sobrecàrrega tèrmica per a una protecció total del motor. Amb les opcions de bobina de CA o CC (24V–600V), categories d'utilització AC-3 i AC-4 i un disseny robust classificat per a un aïllament de 690V, el contactor CDADA D ofereix un rendiment fiable en cicles freqüents d'arrencada i parada, sistemes de transport, bombes, compressors i unitats de climatització, fins i tot en entorns exigents de temperatura ambient i altituds de fins a 402 °C.

D Contactor

Especificacions clau

Sèrie: Contactor D

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificació: CE

Pols: 3P o 4P (seleccionables)

Corrent operacional nominal (AC-3): 9A - 95A (fins a 620A en rang estès)

Control de potència del motor (AC-3):

380/415V: 4kW – 45kW

660/690V: fins a 45kW

Categories d'utilització: AC-3 (motors de gàbia d'esquirol), AC-4 (endolls i impulsos)

Tensió nominal d'aïllament: 690 V AC

Temperatura ambient: -5 °C a +40 °C

Altitud: ≤ 2000m

Muntatge: Pla vertical ±5°, Categoria de muntatge III

Contactes auxiliars: 1NO + 1NC (estàndard en tots els models)

Opcions de bobina:

Bobines de CA: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Bobines de CC: 24 V, 36 V, 48 V, 110 V, 220 V

Fitxa tècnica

Elements		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pol			3/4	3/4	3/4	3/4	3/4
Contacte auxiliar			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Corrent nominal de calefacció convencional (A) AC-1			20	20	30	40	50
Valoració operativa corrent (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensió nominal d'aïllament (V AC)			690	690	690	690	690
Poder de controlat 3 fases motor de gàbia (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
bobina de CA (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Bobina de CC (V)			24, 36, 48, 110, 220

Elements		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pol			3/4	3/4	3/4	3/4	3/4
Circuit auxiliar Cat: AC-15, Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Corrent nominal de calefacció convencional (A) AC-1			60	80	80	110	110
Valoració operativa corrent (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tensió nominal d'aïllament (V AC)			690	690	690	690	690
Poder de controlat 3 fases motor de gàbia (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
bobina de CA (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
Bobina de CC (V)			24, 36, 48, 110, 220

Elements			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pol					3		3		3		3/4		3/4
Corrent nominal de calefacció convencional (A) AC-1					200		200		200		275		280
Valoració operativa corrent (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tensió nominal d'aïllament (V AC)					690		690		690		690		690
Poder de controlat 3 fases motor de gàbia (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
bobina de CA (V)					110，127，220，240，380，415，440，480，500，600
Elements				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pol						3/4		3/4		3/4		3/4
Corrent nominal de calefacció convencional (A) AC-1						360		430		580		850
Valoració operativa corrent (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tensió nominal d'aïllament (V AC)						690		690		690		690
Potència controlada de 3 fases motor de gàbia (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
bobina de CA (V)						110, 127，220，240，380，415，440，480，500，600

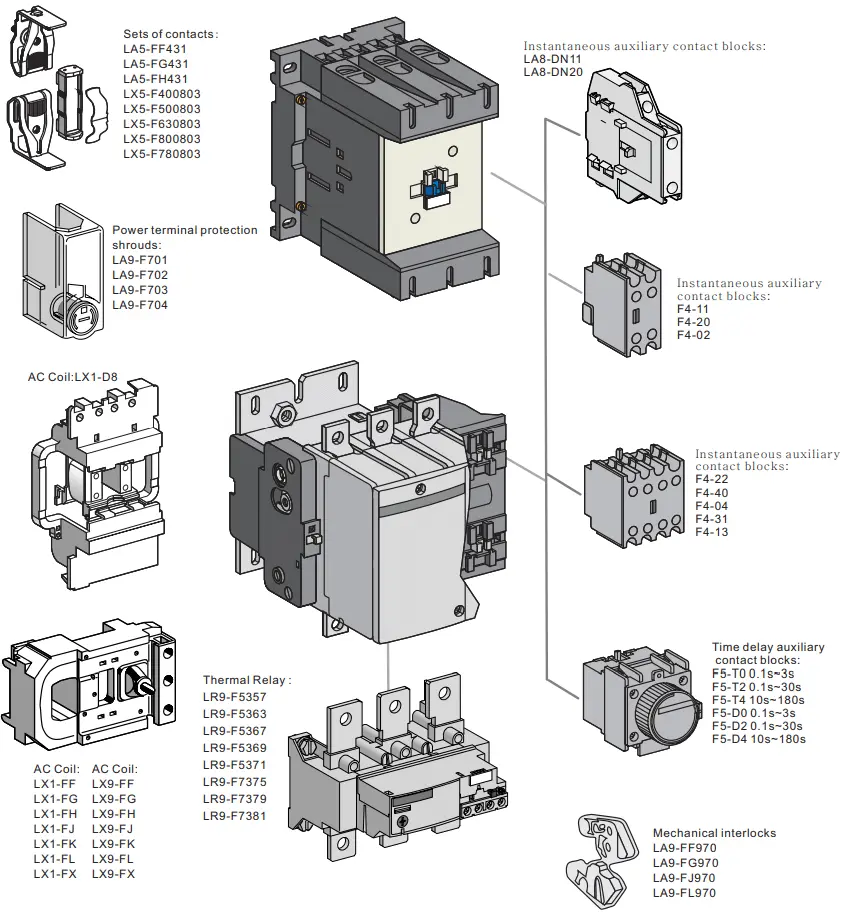

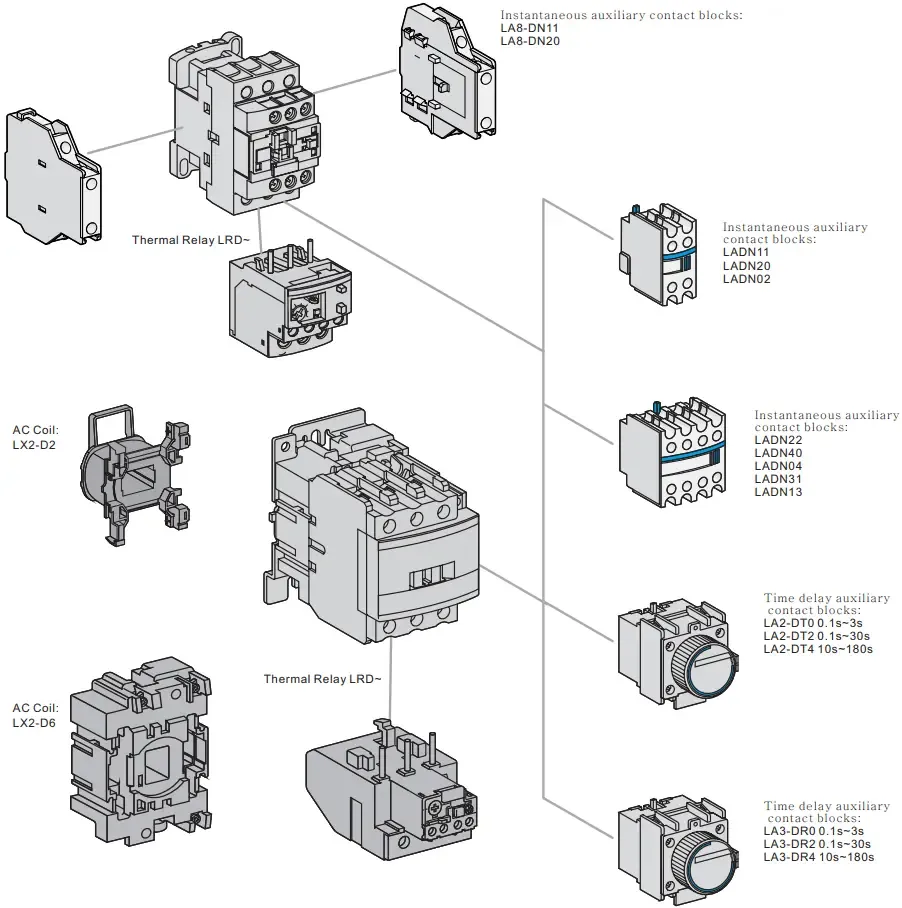

Accessoris

D Contactor

Per què triar el contactor CDADA D?

★ Veritable compliment IEC

Dissenyat i provat segons IEC/EN 60947-4-1, que garanteix l'acceptació i la interoperabilitat globals.

★ Solució completa de control del motor

Combina amb relés de sobrecàrrega tèrmica CDADA per a conjunts complets d'arrencada de motor: sobrecàrrega + curtcircuit + aïllament.

★ Àmplia flexibilitat de voltatge

Trieu entre 13 voltatges de bobina de CA i 5 de CC, ideals per a projectes globals o panells de voltatge mixt.

★ Robusta per a servei pesat

Admet el servei AC-4 (marrere/endolls freqüents), perfecte per a grues, ascensors i transportadors.

★ Integració Plug-and-Play

Els contactes auxiliars estàndard 1NO+1NC permeten un enclavament, senyalització o retroalimentació fàcils del PLC.

★ Fiabilitat de grau industrial

Provat per a una gran resistència elèctrica, baixa resistència de contacte i supressió d'arc estable, minimitzant el temps d'inactivitat.

★ Els nostres avantatges clau són: 1) Certificacions internacionals completes, 2) Gran capacitat OEM/ODM, 3) Alta relació cost-rendiment, 4) Capacitat de producció a gran escala fiable, 5) Àmplia experiència d'exportació.

D Contactor

★ Els nostres productes s'exporten amb èxit al sud-est asiàtic, Orient Mitjà, Amèrica del Sud, Àfrica, Europa i països de la CEI, amb un fort enfocament als mercats de Belt and Road.

D Contactor

Aplicacions típiques

D Contactor Arrancadors de motor: bombes, ventiladors, compressors, mescladors

D Contactor Sistemes de climatització: control de refrigeració i ventilador

D Contactor Automatització industrial: línies de transport, màquines d'envasament

D Contactor Gestió d'edificis: control d'ascensors, bancs d'il·luminació

D Contactor Energia i Aigua: Tractament d'aigües residuals, sistemes de reg

Preguntes freqüents

P1: Què significa "D Contactor"?

A1: "D" es refereix a la designació de sèrie (LC1-D) utilitzada globalment per a aquesta plataforma de contactors de CA modular i estandarditzada. No és una classificació tècnica, però és àmpliament reconeguda en la construcció de panells per la seva compatibilitat amb accessoris com els relés de sobrecàrrega i els enclavaments mecànics.

P2: Quina diferència hi ha entre el deure AC-3 i AC-4?

A2:

● AC-3: Engegada/parada normal de motors de gàbia d'esquirol (per exemple, bombes, ventiladors). Menor estrès.

● AC-4: Endolls, avançaments o marxa enrere freqüents (p. ex., grues, polipasts). Major tensió elèctrica → requereix contactes més robusts. → CDADA LC1-D està qualificat per a tots dos, el que el fa versàtil.

P3: Puc utilitzar aquest contactor sense un relé de sobrecàrrega?

A3: No recomanat per a càrregues de motor. El contactor només commuta l'alimentació; no protegeix contra sobrecàrregues. Combineu-lo sempre amb un relé de sobrecàrrega tèrmic o electrònic per a la seguretat del motor.

P4: Hi ha versions de 4 pols disponibles?

A4: Sí! Tots els models LC1-D admeten configuracions 3P o 4P, ideals per a aplicacions de commutació de neutre o sistemes de 4 fils.

P5: Per què triar CDADA sobre altres contactors de la sèrie D?

A5: CDADA ofereix:

● Compliment de la norma IEC 60947-4-1 genuïna amb els informes de prova

● Interval de tensió de bobina més ampli (inclosos 415 V, 480 V, 600 V per a l'exportació)

● Qualitat constant amb contactes d'aliatge de plata i canals d'arc

● Preus compatibles amb els OEM i ràpida entrega de mostres

● Certificacions globals (CE) i documentació anglesa
