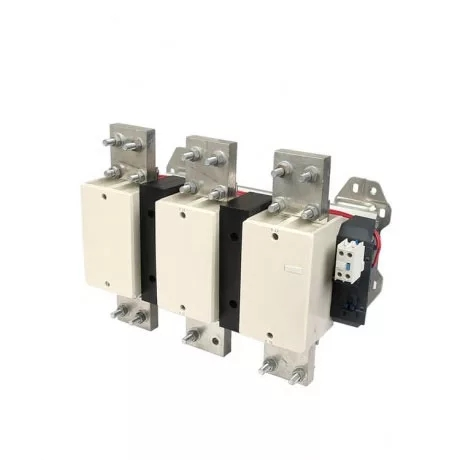

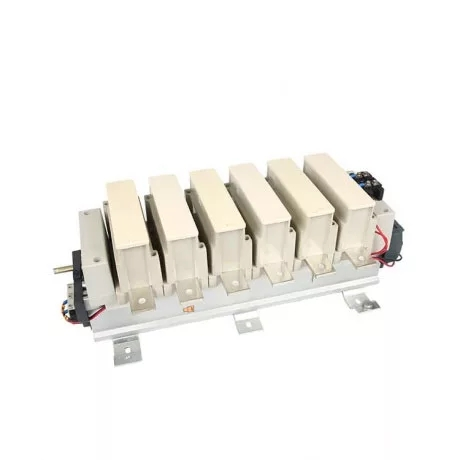

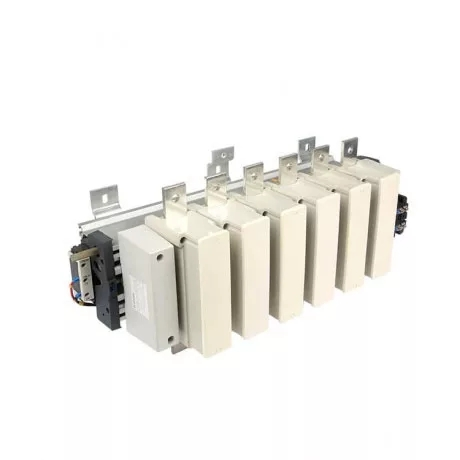

F Contactor

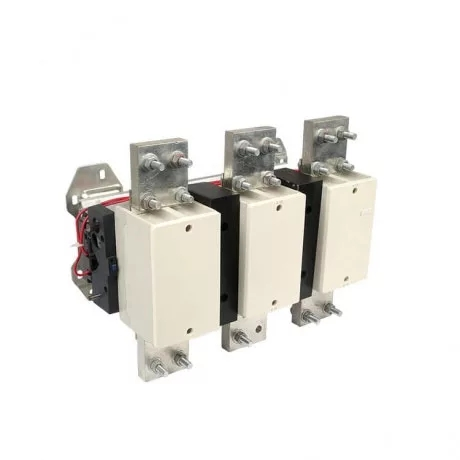

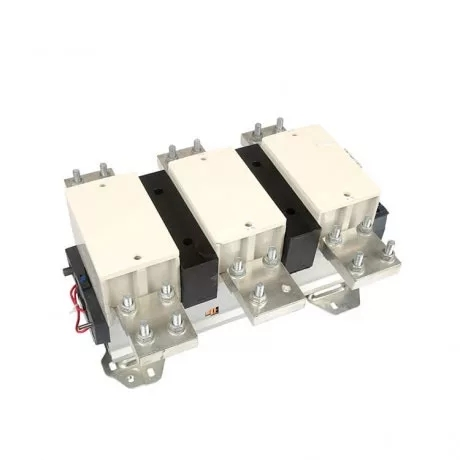

Satisfer les demandes d'energia dels sistemes industrials a gran escala amb el contactor de la sèrie F CDADA LC1-F, un contactor de corrent alterna de gran intensitat dissenyat pel proveïdor professional Shanghai DADA Electric CO., LTD. segons les normes IEC/EN 60947-4-1. Dissenyada per al control de motors de gran resistència i la commutació de potència, la sèrie LC1-F admet corrents operacionals nominals de 115 A a 1000 A i controla motors trifàsics de gàbia d'esquirol de fins a 500 kW (a 380–415 V, servei AC-3) o 670 kW a 690 V.

Disponible en configuracions de 3 o 4 pols, és ideal per a compressors, bombes grans, trituradores, refrigeradors HVAC, equips de mineria i plantes de tractament d'aigua. Amb les classificacions d'utilització AC-3 i AC-4, gestiona tant l'arrencada estàndard del motor com les aplicacions exigents, com ara l'endoll o el pas. Certificat amb CE, classificat per a un aïllament de 690 V i operable a temperatures ambient entre -5 °C i +40 °C, el contactor CDADA F ofereix un rendiment robust i fàcil de mantenir fins i tot en entorns durs fins a 2000 m d'altitud.

Especificacions clau

Sèrie: Contactor F

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificació: CE

Pols: 3P o 4P (seleccionables en camp a la majoria de models)

Corrent de funcionament nominal (AC-3): 115A – 1000A

Control de potència del motor (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Categories d'ús: AC-3 (motor en marxa), AC-4 (endoll/follament)

Tensió nominal d'aïllament: 690 V AC

Temperatura ambient: -5 °C a +40 °C

Altitud: ≤ 2000m

Muntatge: Vertical ±5°, Categoria de muntatge III

Tensió de la bobina (CA): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Corrent màxima de calefacció convencional (AC-1): fins a 1200A

Fitxa tècnica

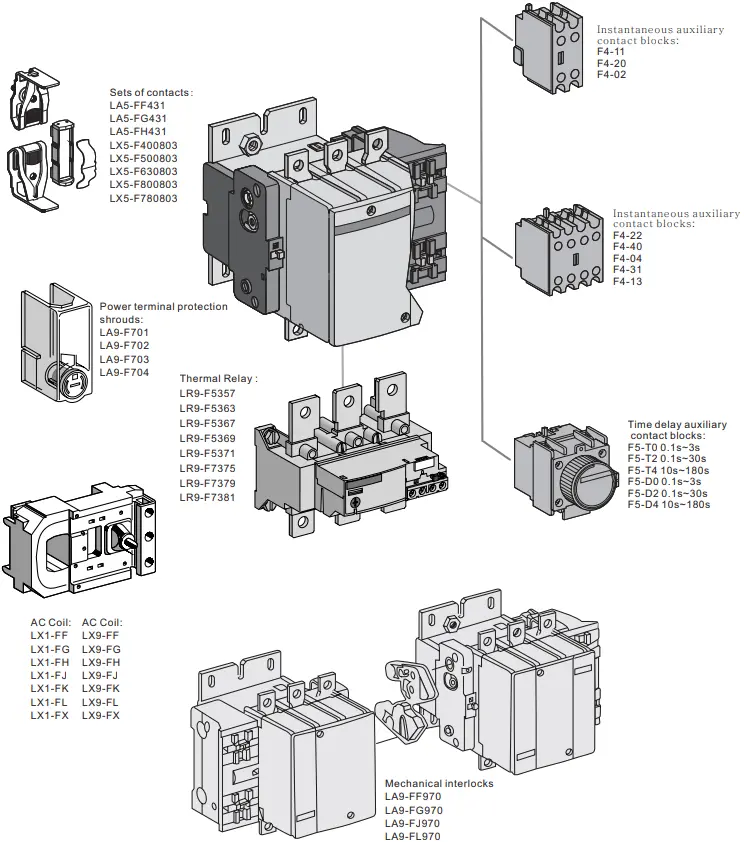

Accessoris

Per què triar el contactor CDADA F?

★ Veritable rendiment de treball pesat

Admet motors de fins a 1000 A i 500 kW +, perfecte per a mineria, petroli i gas, fàbriques d'acer i infraestructures municipals.

★ Compatibilitat de voltatge global

L'àmplia gamma d'opcions de bobina de CA (incloent-hi 415 V, 480 V, 600 V) garanteix una integració perfecta en projectes europeus, nord-americans, de l'Orient Mitjà i africans.

★ Classificació AC-4 per a cicles exigents

A diferència dels contactors bàsics, LC1-F suporta la marxa enrere, la frenada i la marxa freqüents, crítics per a grues, ascensors i extrusores.

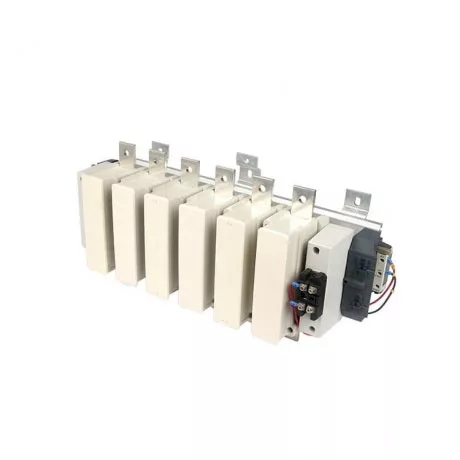

★ Flexibilitat de 4 pols

Canvieu el neutre quan sigui necessari: ideal per a sistemes TT, grups electrògens o càrregues industrials sensibles.

★ Robusta gestió tèrmica i d'arc

Les cambres d'arc optimitzades i els contactes d'alta conductivitat garanteixen una llarga vida elèctrica i una baixa generació de calor sota càrrega contínua.

★ OEM i panell a punt

Compatible amb muntatge estàndard de carril DIN o cargol, i es combina perfectament amb relés de sobrecàrrega tèrmica CDADA per a solucions completes d'arrencada de motor.

★ Invertim contínuament en R+D, supervisem els estàndards globals i les tendències del mercat i col·laborem amb experts del sector per actualitzar la nostra cartera de productes.

Aplicacions típiques

Control de motor gran: trituradores, molins de boles, bombes centrífugues

Energia i serveis públics: plantes d'aigua/aigües residuals, centrals auxiliars

HVAC: refrigeradors industrials, torres de refrigeració

Manipulació de materials: cintes transportadores, elevadors de cans

Marí i offshore: sistemes de motor a bord

Renovables: Hidràulica amb bombeig, sistemes d'alimentació de biomassa

Preguntes freqüents (FAQ)

P1: Quina diferència hi ha entre els contactors de les sèries D i F?

A1:

● Sèrie D (p. ex., LC1-D): per a treballs lleugers a mitjans (fins a 95 A / 45 kW).

● Sèrie F (LC1-F): per a treballs industrials pesats (115A–1000A / 55kW–500kW+). → La sèrie F té espais de contacte més grans, canals d'arc reforçat i una major resistència a curt termini.

P2: Puc utilitzar un contactor 4P F per canviar el neutre?

A2: Sí. La versió de 4 pols permet la desconnexió simultània de les 3 fases + neutre, requerida en algunes aplicacions de seguretat o aïllament (per exemple, canvi de generador).

P3: Encara es necessita un relé de sobrecàrrega?

A3: Absolutament. El contactor només canvia l'alimentació; no protegeix contra sobrecàrregues ni pèrdues de fase. Emparellar sempre amb un relé de sobrecàrrega tèrmic o electrònic per a la protecció del motor.

P4: Què significa "classificació AC-4" a la pràctica?

A4: vol dir que el contactor pot manejar de manera segura l'endollament del motor (frena inversa) i el pas (esclats curts), habituals en polipasts, premses i mescladors. Això provoca pujades de corrent elevats; La classificació AC-4 garanteix la durabilitat del contacte.

P5: Per què triar CDADA F Contactor en lloc de marques globals?

A5: CDADA ofereix:

● Conformitat a la documentació de prova IEC 60947-4-1 genuïna

● Preus competitius sense comprometre els contactes d'aliatge de plata o la supressió d'arc

● Gamma completa de voltatge de bobina per a exportacions globals

● Mostra ràpida i lliurament a granel des de la Xina

● Suport OEM: etiquetatge personalitzat, embalatge i fitxers tècnics (declaració CE, esquemes de cablejat)
