Alarma MCB i contacte auxiliar

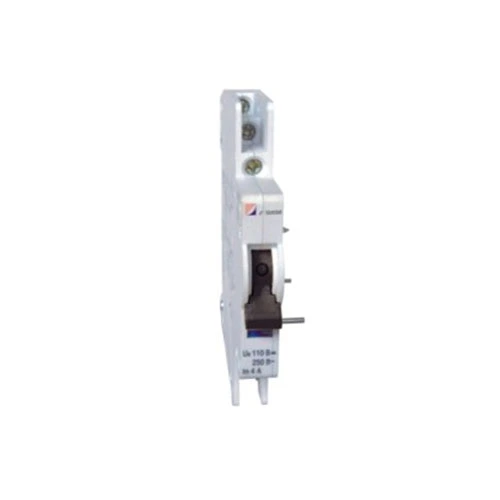

CDADA és un fabricant i proveïdor amb més de 40 anys d'experiència, hem vist massa projectes en què els operadors de panells perden un interruptor trencat, fins que és massa tard. És per això que hem dissenyat el contacte auxiliar i d'alarma CDADA MCB (DAB7-FL): una solució intel·ligent i d'estalvi d'espai que us ofereix dos senyals crítics en un mòdul: posició de l'interruptor (ON/OFF) i motiu de l'interrupció (sobrecàrrega/curtcircuit).

El nostre consell: si el vostre sistema de control ha de distingir entre un apagat manual i un desplaçament per error, aquest és l'accessori que heu d'especificar. Els contactes auxiliars estàndard per si sols no poden dir la diferència, però els nostres sí.

Disseny de doble funció: un mòdul, dos senyals

El contacte auxiliar i d'alarma CDADA MCB inclou dos contactes de transferència independents amb un selector mecànic intel·ligent:

★ Indicador groc a “A”: tots dos contactes actuen com a contactes auxiliars → senyalitza l'estat ON/OFF del MCB

★ Indicador groc a “AL”:

★ Contacte esquerre = Auxiliar (estat ON/OFF)

★ Contacte dret = Alarma (només s'activa quan el MCB s'encén a causa d'una falla)

★ Això vol dir que podeu connectar:

★ Una llum verda per mostrar "encesa"

★ Una llum vermella o una entrada de PLC per activar "alarma d'error"

★ Tot des d'un únic mòdul addicional al vostre MCB DAB7-63.

Especificacions tècniques

Important: aquest accessori no es pot utilitzar autònom; s'ha de muntar directament a un MCB DAB7-63.

Guia d'instal·lació (dels nostres enginyers de camp)

★ Seguiu aquests passos per a un funcionament segur i fiable:

★ Apagueu el circuit abans de la instal·lació.

★ Feu lliscar el mòdul DAB7-FL al costat esquerre del DAB7-63 MCB fins que faci clic.

★ Assegureu-vos amb la cinta de doble cara inclosa (per a la resistència a les vibracions).

★ Connecteu els cables als 4 terminals (2 per grup de contactes):

★ Utilitzeu el parell esquerre per a auxiliar (estat)

★ Utilitzeu el parell correcte per a l'alarma (detecció de viatges)

★ Establiu el selector groc a "AL" si necessiteu la funcionalitat d'alarma d'error.

★ Prova: enceneu manualment l'MCB; només el contacte d'alarma hauria de canviar d'estat durant una fallada.

★ Consell professional: etiqueta clarament els teus cables! Molts tècnics confonen senyals auxiliars i senyals d'alarma durant la posada en marxa.

Quan hauríeu d'utilitzar-lo en lloc d'un contacte auxiliar estàndard?

Aplicacions típiques:

★ Monitorització de PDU del centre de dades

★ Caixes combinadores solars

★ Quadres de control industrials

★ Sistemes de gestió d'edificis (BMS)

★ Circuits de seguretat d'ascensors o climatització

Preguntes freqüents

P1: Puc utilitzar això en MCB que no siguin CDADA?

A1: No. El DAB7-FL està dissenyat mecànicament i dimensionalment només per a interruptors CDADA DAB7-63. No s'adaptarà als MCB de Schneider, ABB o Siemens.

P2: Com funciona realment el contacte d'alarma?

A2: A l'interior de l'MCB, un mecanisme d'enganxament es mou de manera diferent durant una fallada tèrmica/magnètica en comparació amb un apagat manual. El DAB7-FL detecta aquesta diferència mecànica i activa el contacte d'alarma només en cas de fallades reals.

P3: Necessito els dos contactes cablejats?

A3: No necessàriament. Podeu utilitzar només l'auxiliar, només l'alarma o tots dos, segons la vostra lògica de control. El mòdul us ofereix flexibilitat.

P4: És adequat per a aplicacions solars de CC?

A4: Sí! Amb una classificació DC-12 de 110 V/0,5 A, és ideal per al monitoratge de cordes solars on necessiteu detectar errors de la matriu fotovoltaica de manera remota.

P5: Per què triar CDADA en lloc de marques genèriques?

A5: Perquè oferim:

● Veritable discriminació de fallades (no només detecció de posició)

● Integració perfecta amb MCB DAB7: sense plaques adaptadores

● Acoblament mecànic provat en fàbrica: sense joc ni senyals perduts

● Indicador visual clar (bandera groga) per a la verificació de camp

● Certificacions globals (CE, CB, RoHS) per a projectes sense problemes

Nota final de CDADA R+D

En els sistemes elèctrics moderns, "encesa/apagada" no és suficient; necessiteu intel·ligència. El nostre contacte auxiliar i d'alarma MCB converteix un simple interruptor en un node de diagnòstic, ajudant-vos a construir panells més intel·ligents i segurs. I com que està fet pel mateix equip que dissenya l'MCB, s'obté una sinergia perfecta, sense conjectures". — Equip de desenvolupament de producte CDADA

Preparat per fer la comanda? Oferim:

● Descomptes a granel per a panelistes

● Unitats MCB + DAB7-FL premuntades (estalvi de mà d'obra)

● Esquemes de cablejat gratuïts i exemples de lògica PLC
