Aquesta guia explica com funciona un interruptor de circuit en miniatura de 6kA AC, què significa realment la qualificació de 6kA, com afecten el rendiment les corbes d'encesa B, C i D i com seleccionar el corrent nominal i la configuració de pols adequats. També identifica errors de compra habituals i proporciona una llista pràctica per a enginyers, contractistes i compradors que avaluen solucions MCB de fabricants com araShanghai DaDa Electric Co., Ltd.
Taula de continguts
- Què és un interruptor de circuit en miniatura de 6kA AC?
- Per què és important la capacitat de ruptura de 6kA?
- Com protegeix un circuit un interruptor en miniatura de CA?
- Quins paràmetres tècnics haurien de comprovar els compradors?
- Com afecten la selecció les corbes de viatge B, C i D?
- On s'utilitzen habitualment els interruptors en miniatura de CA de 6kA?
- Quins problemes pot ajudar a prevenir el MCB adequat?
- Com poden els compradors seleccionar un MCB de 6kA adequat?
- Errors habituals de selecció a evitar
- Per què treballar amb un fabricant MCB experimentat?
- Preguntes freqüents
- Contacteu amb Shanghai DaDa Electric Co., Ltd.

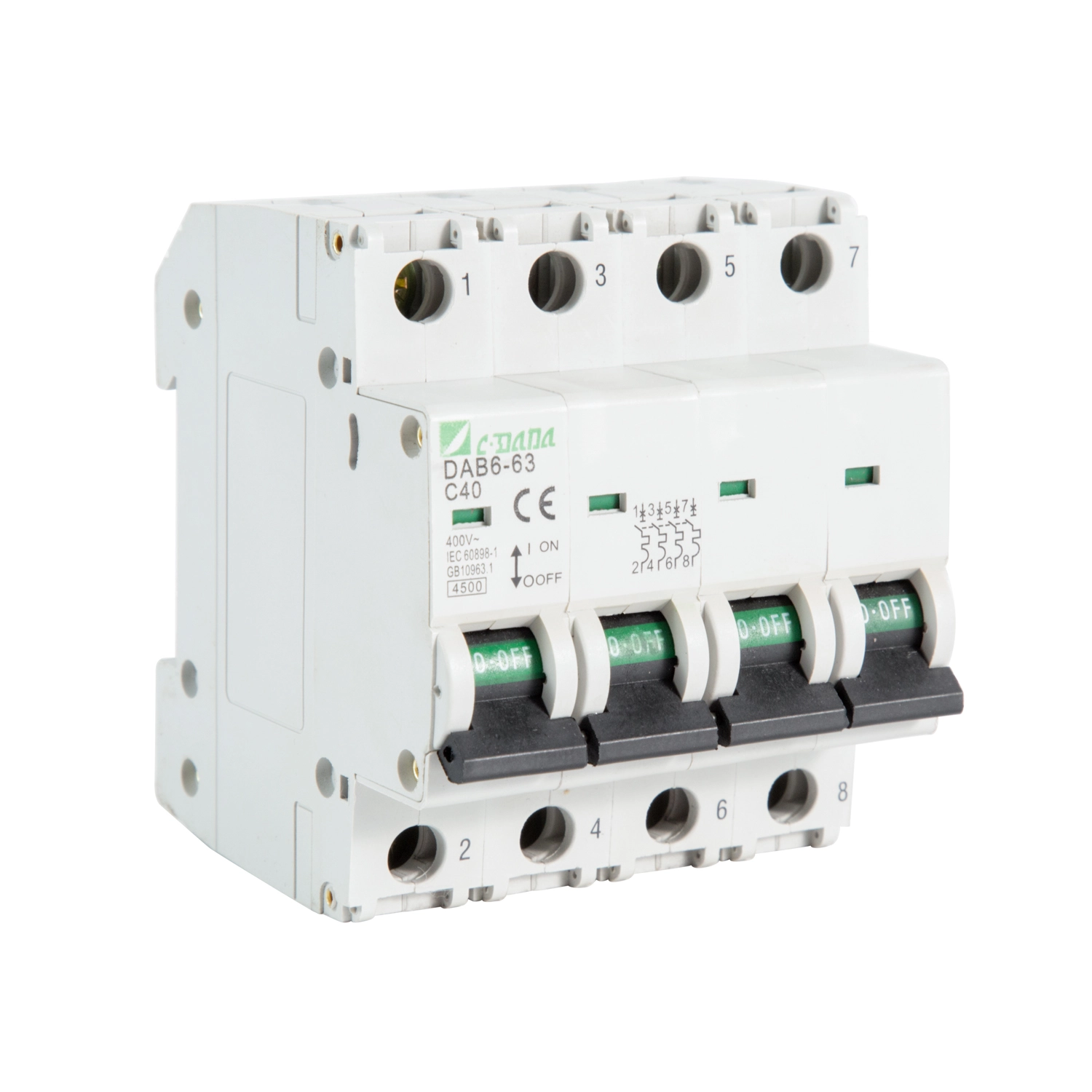

Què és un interruptor de circuit en miniatura de 6kA AC?
Un interruptor de circuit en miniatura, comunament anomenat MCB, és un dispositiu de commutació de protecció dissenyat per desconnectar automàticament un circuit elèctric quan es produeixen condicions de corrent anormals. A diferència d'un fusible tradicional, un MCB normalment es pot restablir després d'esborrar l'error, cosa que fa que sigui convenient per a operacions i manteniments repetits.
El terme6kAes refereix a la capacitat nominal de ruptura de curtcircuit de l'interruptor en les condicions de prova aplicables. En termes senzills, un MCB de 6kA està dissenyat per interrompre de manera segura un possible corrent de curtcircuit de fins a 6.000 amperes quan es compleixen els requisits especificats.
Els productes que compleixen la norma IEC/EN 60898-1 solen especificar paràmetres com ara el corrent nominal, la tensió nominal, la freqüència, la capacitat de ruptura i les característiques d'activació instantània. Les gammes comercials de MCB poden oferir classificacions de 6kA en diferents classificacions actuals i configuracions de pols.
6kA no és el corrent de funcionament normal de l'interruptor. Un MCB de 16 A, per exemple, està pensat per portar el seu corrent nominal en condicions especificades, mentre que la figura de 6 kA descriu la seva capacitat d'interrupció de curtcircuit. Aquestes dues especificacions responen a preguntes d'enginyeria completament diferents.
Per què és important la capacitat de ruptura de 6kA?
Els curtcircuits poden produir corrents extremadament elevats en un període molt curt. Si el dispositiu de protecció no pot interrompre de manera segura el corrent de falla disponible al seu punt d'instal·lació, les conseqüències poden incloure danys greus per contacte, calor excessiu, fallades de l'equip o arc elèctric perillós.
Per tant, la capacitat de ruptura no s'ha de seleccionar només perquè 6kA és una especificació disponible habitualment. S'ha d'avaluar el corrent de curtcircuit potencial al punt d'instal·lació i l'interruptor seleccionat ha de tenir una capacitat d'interrupció adequada per a aquest sistema.
| Paràmetre | Què significa | Per què importa |
|---|---|---|
| 6kA | Capacitat nominal de tall de curtcircuit | Determina si l'interruptor pot interrompre el nivell de corrent de falla especificat amb seguretat |
| Corrent nominal (in) | Valoració de corrent normal de l'MCB | S'ha de coordinar amb la capacitat del conductor i la càrrega esperada |
| Tensió nominal (Ue) | Tensió de funcionament de l'aplicació | Ha de ser compatible amb el sistema elèctric |
| Corba de viatge | Defineix el rang d'intervenció magnètica instantània | Ajuda a evitar enganxaments molests alhora que manté la protecció contra errors |
| Nombre de pols | Nombre de conductors commutats/protegits | Ha de coincidir amb la configuració del circuit |
Les especificacions del fabricant il·lustren que els MCB de 6 kA estan disponibles per a una sèrie de classificacions de corrent i configuracions de tensió, inclosos els sistemes de distribució comuns de 230 V i 400 V CA.
Com protegeix un circuit un interruptor en miniatura de CA?
Un MCB típic combina mecanismes de protecció tèrmica i magnètica. Aquestes dues funcions aborden problemes elèctrics diferents.
- Protecció tèrmica:Una sobrecàrrega sostinguda escalfa un element bimetàl·lic. Quan la temperatura arriba al llindar de funcionament, el mecanisme s'allibera i obre el circuit.
- Protecció magnètica:Un alt corrent de curtcircuit crea un fort efecte magnètic que activa el mecanisme de disparament instantani, desconnectant el circuit ràpidament.
- Canvi manual:Normalment, el MCB es pot canviar manualment per aïllar el circuit durant els treballs de manteniment o instal·lació.
Aquesta combinació fa que l'MCB sigui adequat per a circuits on cal abordar tant les sobrecàrregues de llarga durada com les fallades sobtades de curtcircuit. Les gammes de productes MCB modernes solen combinar emissions tèrmiques i magnètiques i poden proporcionar característiques B, C o D depenent de la càrrega prevista.
Quins paràmetres tècnics haurien de comprovar els compradors?
Sovint, els compradors se centren en la qualificació i el preu actuals mentre passen per alt altres paràmetres. Per a una especificació del projecte fiable, s'han de comprovar conjuntament les característiques següents.
| Especificació | Consideració típica | Punt de control del comprador |
|---|---|---|
| Capacitat de ruptura | 6kA | Confirmeu que és adequat per al corrent de falla possible |
| Corrent nominal | Depenent de l'aplicació | Coordinar amb càrrega i capacitat del conductor |
| Tensió nominal | Tensions de distribució CA comunes | Relaciona la tensió del sistema |
| Freqüència | 50/60Hz especificat habitualment | Confirmeu la compatibilitat amb la xarxa local |
| Característica del viatge | B/C/D | Relaciona la corba amb les característiques d'entrada de càrrega |
| Configuració de pols | 1P, 1P+N, 2P, 3P, 4P depenent del producte | Coincideix amb la disposició del cablejat |
| Muntatge | El carril DIN és comú | Confirmeu la compatibilitat amb el tauler de distribució |
| Normes | IEC/EN 60898-1 o una altra norma aplicable | Sol·licitar documentació tècnica i certificació si escau |
La documentació del producte de fabricants establerts normalment proporciona aquests paràmetres conjuntament en lloc de tractar la capacitat de ruptura com una especificació aïllada.
Com afecten la selecció les corbes de viatge B, C i D?
La corba de viatge és una de les decisions més importants a l'hora d'especificar un MCB. La carta descriu el rang aproximat en què opera l'alliberament instantani magnètic en relació amb el corrent nominal del interruptor.
| Corba | Interval d'activació magnètic típic | Aplicació típica |
|---|---|---|
| B | 3–5 × polzades | Càrregues de baixa entrada, il·luminació, circuits resistius |
| C | 5–10 × polzades | Càrregues d'ús general i moderadament inductives |
| D | 10–20 × polzades | Càrregues d'entrada més altes, com ara determinats motors i transformadors |
Aquests rangs s'associen habitualment amb les característiques de l'IEC 60898-1 MCB.
Per exemple, si un motor produeix un corrent d'arrencada temporal diverses vegades superior al seu corrent de funcionament normal, una corba altament sensible pot disparar innecessàriament durant l'arrencada. Un dispositiu de corba C o corba D pot ser més adequat, depenent de l'equip i del disseny del circuit complet.
On s'utilitzen habitualment els interruptors en miniatura de CA de 6kA?
Un interruptor de circuit en miniatura de 6kA AC pot ser adequat per a moltes aplicacions de baixa tensió quan el nivell de falla real, la tensió, el corrent i els requisits d'instal·lació entren dins de les especificacions del dispositiu.
- Distribució residencial:circuits d'il·luminació, circuits de presa de corrent, electrodomèstics i circuits de derivació.
- Edificis comercials:taulers de distribució d'oficines, sistemes d'il·luminació, instal·lacions comercials i circuits d'equips petits.
- Panells de control industrials:circuits auxiliars, equips de control, petits motors i altres càrregues de baixa tensió adequades.
- Serveis d'edificació:Circuits auxiliars, bombes, il·luminació i distribució general d'energia relacionats amb HVAC, quan les especificacions siguin adequades.
- Armaris de distribució elèctrica:protecció de circuits de derivació i sistemes de distribució modulars.
L'aplicació real sempre s'ha de verificar amb la documentació del producte del fabricant i els requisits de la instal·lació. Mai s'ha de suposar que una classificació de 6kA és adequada per a tots els entorns elèctrics.
Quins problemes pot ajudar a prevenir el MCB adequat?
Una de les principals preocupacions de compra no és simplement si un interruptor funciona, sinó si funciona de manera coherent en les condicions per a les quals va ser seleccionat.
1. Sobrecàrrega persistent
Un circuit que transporta un corrent excessiu durant massa temps pot provocar un escalfament del conductor i un deteriorament prematur de l'equip. L'alliberament tèrmic està dissenyat per respondre a condicions de sobrecàrrega sostinguda.
2. Danys per curtcircuit
Una capacitat de ruptura adequada permet que l'MCB interrompi un corrent de falla excessiu sense superar la capacitat d'interrupció especificada del dispositiu.
3. Disparació molesta
Una corba de trajecte inadequada pot provocar interrupcions innecessàries quan s'inicia l'equip. La concordança de les característiques B, C o D amb la càrrega ajuda a solucionar aquest problema.
4. Manteniment difícil
Un MCB modular pot proporcionar un aïllament manual convenient, ajudant els electricistes a identificar i treballar en circuits individuals sense tancar necessàriament un sistema de distribució sencer.
5. Incertesa de contractació
En els projectes B2B, les especificacions tècniques incompletes poden provocar productes incorrectes, aprovacions retardades o costos de substitució. Una fitxa de producte clara i paràmetres tècnics definits redueixen aquests riscos.
Com poden els compradors seleccionar un MCB de 6kA adequat?
Un procés de selecció pràctic es pot dividir en diversos passos. Això ajuda els enginyers i els equips de compres a evitar triar un producte només a partir d'un títol de catàleg.
-
Determineu la tensió del sistema.
Confirmeu la tensió nominal de CA i si l'aplicació és monofàsica o trifàsica. -
Calcular o confirmar el corrent de disseny.
El corrent nominal del MCB s'ha de coordinar amb la càrrega del circuit esperada i el corrent admissible del conductor. -
Determineu el corrent de curtcircuit potencial.
Comproveu el corrent de falla disponible al punt d'instal·lació i confirmeu que la capacitat de tall de 6kA seleccionada és l'adequada. -
Avaluar l'entrada de càrrega.
Identifiqueu si el circuit conté motors, transformadors, equips capacitius, fonts d'alimentació de commutació o altres càrregues que produeixen un corrent d'arrencada important. -
Seleccioneu la corba de viatge adequada.
Trieu B, C o D en funció dels requisits reals de càrrega i protecció en lloc de seleccionar simplement l'opció més habitual. -
Trieu la configuració del pal.
Confirmeu si el projecte requereix 1P, 1P+N, 2P, 3P, 3P+N o una altra configuració compatible amb la sèrie de productes. -
Verificar les normes i la documentació.
Sol·liciteu el full de dades aplicable, la informació de prova, els certificats, els dibuixos dimensionals i les instruccions d'instal·lació. -
Comproveu la compatibilitat del panell.
Verifiqueu les dimensions del carril DIN, la disposició dels terminals, l'abast del conductor, els accessoris i l'espai d'instal·lació disponible.
- □ Tensió nominal confirmada
- □ Corrent nominal confirmada
- □ Capacitat de tall de 6kA verificada
- □ Corba B/C/D seleccionada segons la càrrega
- □ S'ha confirmat la configuració del pal
- □ Estàndard aplicable confirmat
- □ Dimensions i muntatge en carril DIN comprovats
- □ Documentació de certificació i prova sol·licitada
- □ Entorn operatiu revisat
- □ Es considera la coordinació amb la protecció aigües amunt/avall
Errors habituals de selecció a evitar
Fins i tot quan les especificacions bàsiques semblen correctes, diversos errors poden crear problemes després de la instal·lació.
| Error | Problema potencial | Millor pràctica |
|---|---|---|
| Escollint només per amperatge | És possible que altres paràmetres crítics no coincideixin | Avalueu conjuntament la tensió, la corba, la capacitat de ruptura, els pols i els estàndards |
| Suposant que cada interruptor de 6kA és intercanviable | Els diferents productes poden tenir diferents dimensions i especificacions de rendiment | Compareu fulls de dades completes |
| Utilitzant la corba de viatge incorrecta | Disparació molesta o aplicació inadequada | Avaluar l'entrada de càrrega real |
| Ignorant el corrent de falla potencial | La capacitat de trencament pot ser insuficient | Comproveu el nivell d'error al punt d'instal·lació |
| Obsessionant la coordinació del conductor | És possible que la protecció no coincideixi correctament amb el sistema de cablejat | Coordinar la qualificació MCB amb la capacitat del conductor |
| Compra sense documentació | L'aprovació i la instal·lació poden resultar difícils | Sol·liciteu documents tècnics i de compliment abans de comprar |
La coordinació correcta entre el corrent nominal, la capacitat del conductor, la característica d'encesa i el nivell de falla és fonamental per a una selecció fiable de MCB.
Per què treballar amb un fabricant MCB experimentat?
Per a l'adquisició de grans volums, projectes OEM, associacions de distribució i fabricació de panells elèctrics, la qualitat del producte és només una consideració. Els compradors també necessiten especificacions coherents, producció estable, comunicació tècnica sensible i documentació que doni suport a l'aprovació del projecte.
Shanghai DaDa Electric Co., Ltd.es pot considerar com un soci de fabricació per als clients que busquen solucions d'interruptors en miniatura i productes de protecció elèctrica de baixa tensió relacionats. Per als compradors B2B, l'avaluació del proveïdor més útil s'ha de centrar en la informació tècnica mesurable en lloc de les declaracions de màrqueting.
- Especificacions del producte i paràmetres tècnics clars
- Intervals de tensió i corrent nominal definits
- Opcions de capacitat de ruptura disponibles
- Informació de la corba de viatge per a diferents condicions de càrrega
- Dibuixos del producte i informació d'instal·lació
- Documentació de certificació i compliment aplicable
- Procediments estables de fabricació i control de qualitat
- Comunicació tècnica per a requisits específics del projecte
- Suport OEM/ODM si escau
Per als importadors i distribuïdors d'electricitat, aquests factors poden ser especialment importants quan els productes s'han d'integrar en diferents sistemes de distribució o vendre en diversos mercats.
Preguntes freqüents
6kA es refereix a la capacitat nominal de tall de curtcircuit en les condicions de prova aplicables. Representa 6.000 amperes i no s'ha de confondre amb el corrent nominal normal de l'MCB.
No. La idoneïtat depèn del corrent de curtcircuit potencial, la tensió del sistema, el corrent nominal, la característica d'encesa, la configuració dels pols, les condicions d'instal·lació i la normativa aplicable. El corrent de falla disponible s'ha de comprovar abans de seleccionar l'interruptor.
Els dos números descriuen paràmetres diferents. 6kA és un valor de capacitat de ruptura, mentre que 6A és un valor de corrent nominal. Un interruptor podria tenir un corrent nominal de 6 A i una capacitat de trencament de 6 kA.
Identifiquen diferents característiques d'activació magnètica instantània. Segons IEC 60898-1, B s'associa generalment amb aproximadament 3-5 vegades el corrent nominal, C amb aproximadament 5-10 vegades i D amb aproximadament 10-20 vegades.
Els motors poden tenir un corrent d'arrencada substancial, de manera que les característiques C o D poden ser adequades segons el motor i el circuit. La selecció final hauria de tenir en compte el corrent d'arrencada, el corrent de falla, la impedància del cable i la coordinació amb altres dispositius de protecció.
No automàticament. Si el corrent de curtcircuit potencial supera la capacitat de ruptura nominal de l'interruptor, és possible que un dispositiu de 6 kA no sigui adequat. L'interruptor s'ha de seleccionar segons el nivell de falla i els requisits d'instal·lació aplicables.
Normalment, els compradors haurien de sol·licitar un full de dades detallat, especificacions tècniques, dibuixos dimensionals, instruccions d'instal·lació, documents de prova o certificació aplicables i normes de producte rellevants. Els requisits específics del projecte poden requerir documentació addicional.
La coherència entre els lots de producció, la traçabilitat, la documentació tècnica, el control de qualitat, la capacitat de lliurament i el suport tècnic postvenda poden afectar significativament el cost total i la fiabilitat d'un projecte elèctric B2B.
