MCCB amb protecció contra fuites

Milloreu la seguretat elèctrica més enllà de la protecció contra sobrecàrregues i curtcircuits amb el MCCB de la sèrie CDADA DAM1L amb protecció contra fuites, un disjuntor de caixa modelat integrat amb funcionalitat de corrent residual (RCD/ELCB) integrada. Dissenyat pel fabricant professional Shanghai DADA Electric CO., LTD segons els estàndards internacionals, aquest MCCB 4P de fuites combina una distribució d'energia d'alt rendiment amb la detecció de falles de terra que salva vida i incendis.

Amb una classificació de 10A a 500A a 400V/415V, ofereix un corrent residual de funcionament ajustable (30mA–1000mA) i un retard de temps opcional, permetent una protecció personalitzada per a la seguretat personal (≤30mA) o la prevenció d'incendis (100mA–500mA+). Amb l'electrònica multifàsica, continua operativa fins i tot si falla una fase o la tensió baixa a 50 V, assegurant una fiabilitat inigualable en infraestructures crítiques com túnels, gratacels, centres de transport i plantes industrials.

Especificacions clau

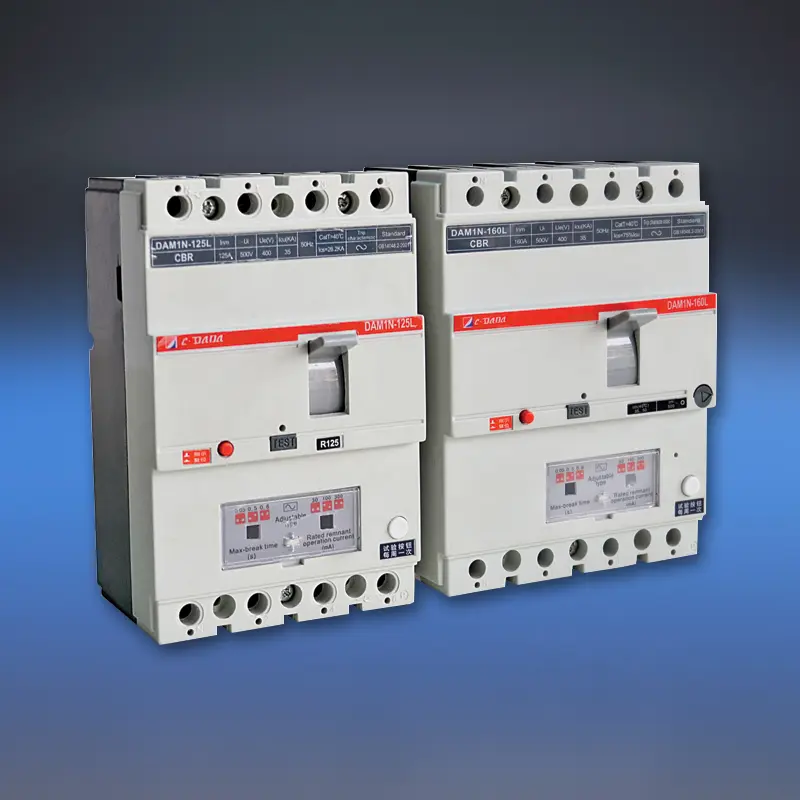

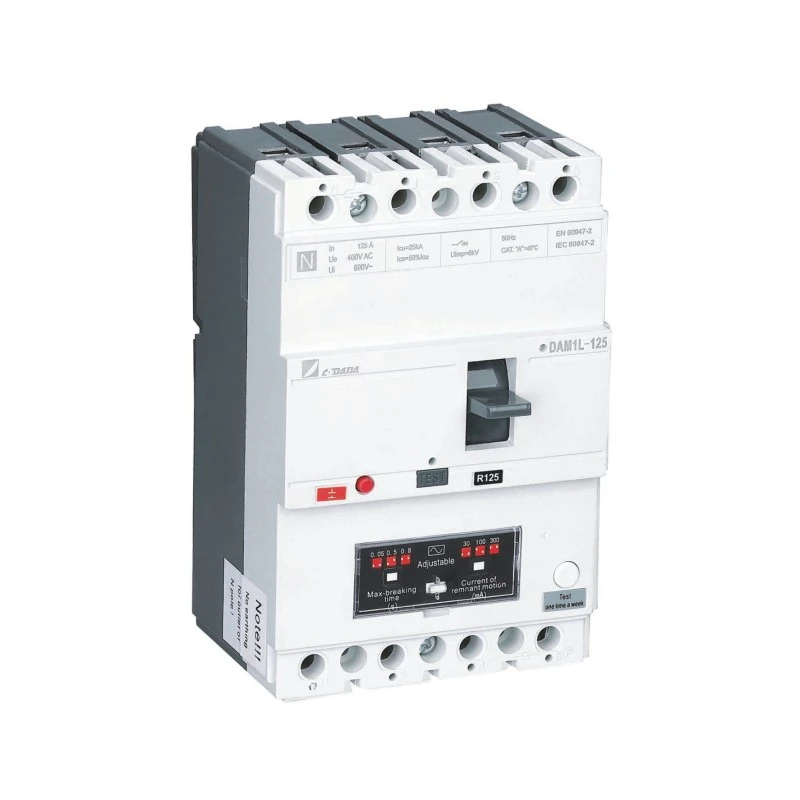

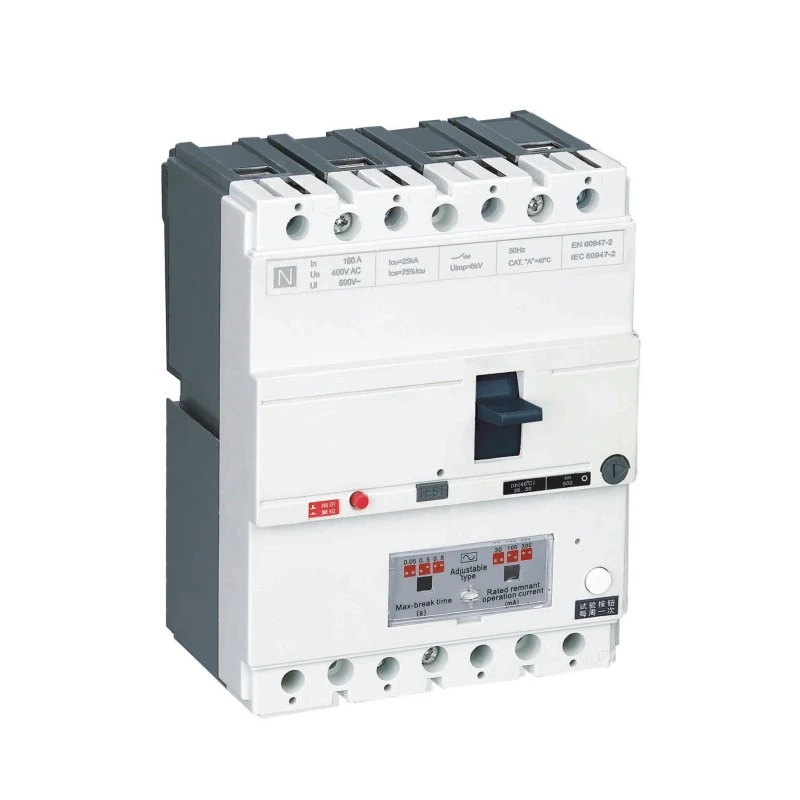

Model: Sèrie DAM1L - MCCB de fuga a terra (MCCB tipus CBR)

Pols: 4P (estàndard; 3P disponible a petició)

Corrent nominal (in): 10A - 500A

Tensió nominal: 400V / 415V AC, 50Hz

Tensió d'aïllament (Ui): 400V (≤160A), 690V (>250A)

Configuració de corrent residual (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ajustabilitat: ajust in situ de I△n i temps de viatge (instantània o retardada)

Tipus de capacitat de ruptura:

Tipus B: bàsic (Inm < 100A)

Tipus S: Estàndard

Tipus H: alt trencament (>160A)

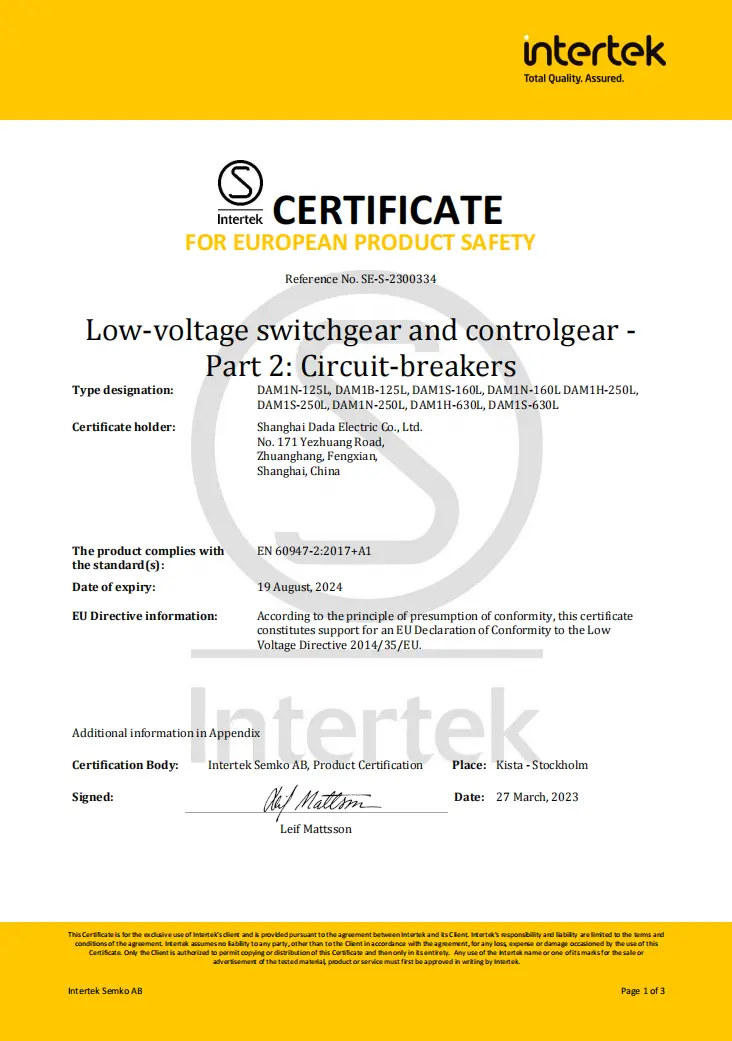

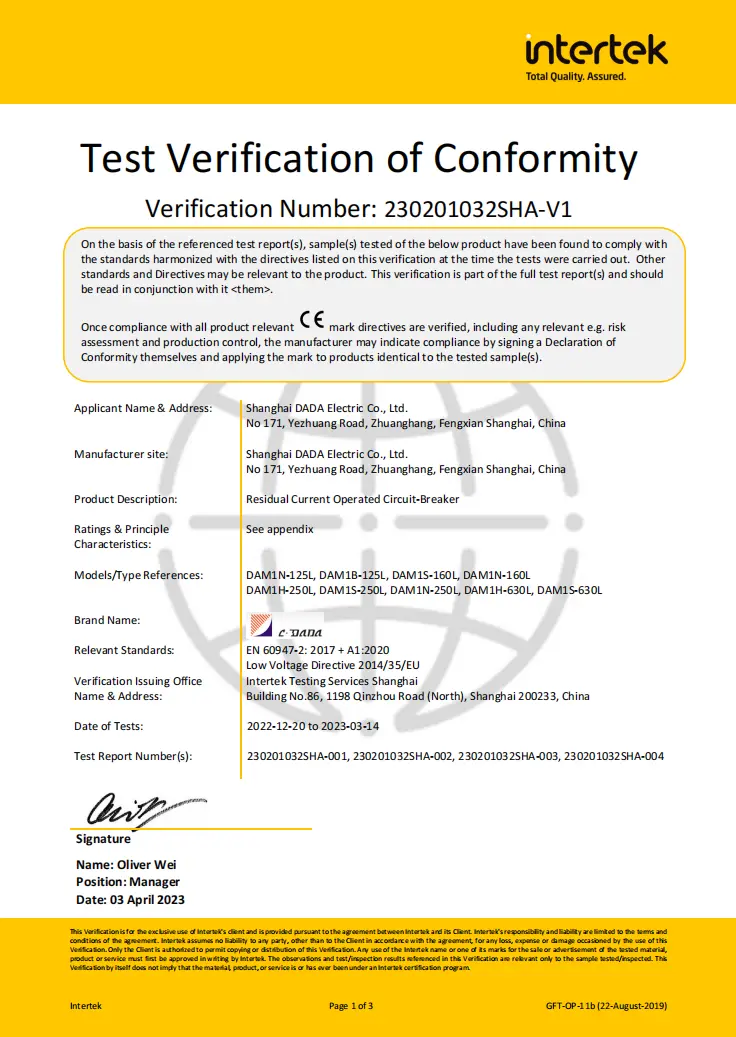

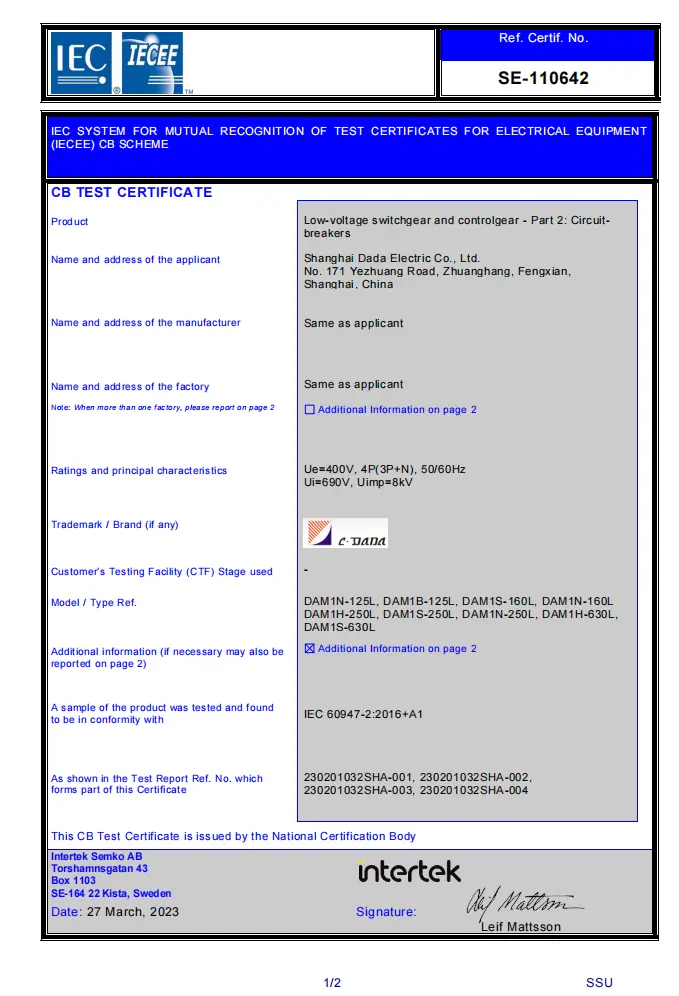

Certificacions: CE, CB, SEMKO

Característiques principals:

★ Circuit RCD alimentat multifàsic → funciona fins a 50 V

★ Contactes principals i d'arc separats

★ Botó de prova d'enrotllament

★ Configuració magnètica ajustable (0,8–1,0 × polzades)

★ Forta capacitat anti-interferència EMI/RFI

★ Gamma completa d'accessoris: disparador de derivació, contactes auxiliars/alarma, mànec giratori

Fitxa tècnica

Disjuntors de fuga a terra (ELCB)
Model			DAM1-125L			DAM1-160L
Codi de capacitat de ruptura			B	N	S	B	N	S
Corrent nominal de la mida del marc - Inm (A)			125A			160A
Entrada de corrent nominal (40, 50 o 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 V			690 V
Ue (V)			400V			400/415V
Nombre de pols			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (pic)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Llindar de corrent residual (mA)			100-300-500			100-300-500
Retard de temps (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propietats dielèctriques (V)			2500			3000
distància de lonització (mm)			≤30/0			≤30/0
Resistència	Cicles totals		8000			8000
	Vida elèctrica		1000			1000
	Vida mecànica		7000			7000
Categoria (EN 60947-2/IEC 60947-2)	Circuit principal		A/0			A/0
	Circuit auxiliar		AC-15			AC-15
Alliberament sota tensió			√			√
Alliberament de derivació			√			√
Contacte auxiliar			√			√
Contacte d'alarma			√			√
Contacte auxiliar i contacte d'alarma			√			√
Mecanisme de funcionament del mànec			√			√
Mecanisme d'operació elèctrica			√			√
Tapa terminal			√			√
Separador de fases			√			√
	A (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pes	Versió fixa 3P/4P		-			-
	Versió de connector 3P/4P		-			-
	Dibuixa la versió 3P/4P		-			-

Per què triar CDADA MCCB amb protecció contra fuites?

★ Veritable seguretat integrada

A diferència dels mòduls RCD addicionals, el DAM1L té una protecció contra fuites integrada, calibrada de fàbrica, que garanteix una coordinació perfecta i elimina problemes de compatibilitat.

★ Potència multifàsica per a circuits RCD

Els primers RCD fallaven si es perdia una fase. El disseny de CDADA utilitza totes les fases per alimentar l'electrònica de protecció, de manera que continua funcionant fins i tot durant la pèrdua de fase o una baixa tensió severa.

★ Objectius de protecció dual en un sol dispositiu

◆ 30mA: compleix els requisits IEC per a la protecció personal contra els xocs

◆ 100mA–1000mA: evita incendis de degradació de l'aïllament per fallades de terra petites i persistents

★ Ajust de camp per a condicions del món real

Ajusteu la sensibilitat i el retard per evitar molèstia en entorns humits (p. ex., rentat de cotxes, granges) mentre es manté la seguretat.

★ Fiabilitat de grau industrial

L'alta capacitat de ruptura (tipus H), la separació d'arc robusta i la protecció del terminal IP20+ el fan adequat per a entorns comercials i industrials durs.

★ Compliment global, valor local

Certificat per a Europa (CE/CB), països nòrdics (SEMKO), ideal per a projectes d'exportació, amb preus competitius d'un fabricant xinès de confiança.

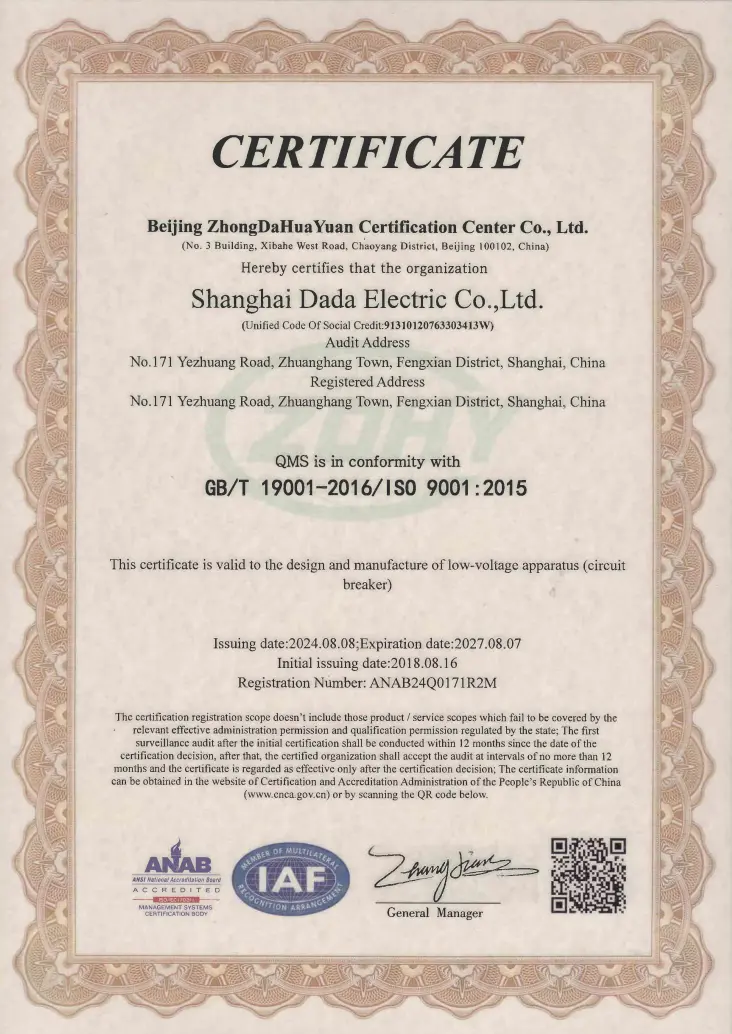

★ La nostra instal·lació de fabricació està certificada sota el sistema de gestió de qualitat ISO9001:2015.

Aplicacions típiques

Residencial de gran alçada: panells d'entrada o terra (300 mA per reduir el risc d'incendi)

Túnels i metro: infraestructura crítica que requereix una detecció de fuites de seguretat

Hospitals i escoles: protecció de 30 mA en zones humides (laboratoris, lavabos)

Plantes industrials: Alimentadors de motor amb monitorització de falla a terra

Obres: Distribució temporal d'energia amb protecció de personal

PMF

P1: Quina diferència hi ha entre un MCCB estàndard i un MCCB amb protecció contra fuites?

A1: Un MCCB estàndard només protegeix contra sobrecàrregues i curtcircuits. El DAM1L afegeix detecció de corrent residual (fuites a terra): dispara quan el corrent es filtra a terra (per exemple, a través d'una persona o aïllament danyat), evitant descàrregues elèctriques o incendis.

P2: Puc utilitzar un RCD MCCB de 100A per a protecció personal?

A2: Només si s'estableix a 30 mA. El corrent nominal (100A) defineix la capacitat de càrrega; la configuració residual (I△n) defineix la funció de seguretat. Per a la protecció contra cops, I△n ha de ser ≤30mA, independentment de In.

P3: Per què el circuit RCD necessita potència multifàsica?

A3: Si només s'alimenta d'una fase, una fallada monofàsica desactivaria la protecció contra fuites. El disseny multifàsic de CDADA garanteix que el RCD es mantingui actiu fins i tot durant la pèrdua de fase o la baixa tensió (fins a 50 V), crític per a la continuïtat de la seguretat.

P4: El MCCB de fuites 4P és adequat per als sistemes TT o TN-S?

A4: Sí, està dissenyat per a sistemes TT, TN-S i IT. El disseny 4P trenca totes les fases i el neutre, essencial per als sistemes TT on el neutre no està connectat a terra de manera fiable aigües amunt.

P5: Per què triar CDADA sobre les combinacions modulars RCD + MCCB?

A5: CDADA DAM1L ofereix:

● Menor empremta (integrada enfront de dos dispositius)

● Coordinació garantida (sense risc de desajustament)

● Menor cost i complexitat del cablejat

● Major fiabilitat (unitat única segellada)

● No es pot ajustar in situ amb els RCD de sensibilitat fixa
