Interruptor tipus CA amb funcionament amb corrent residual

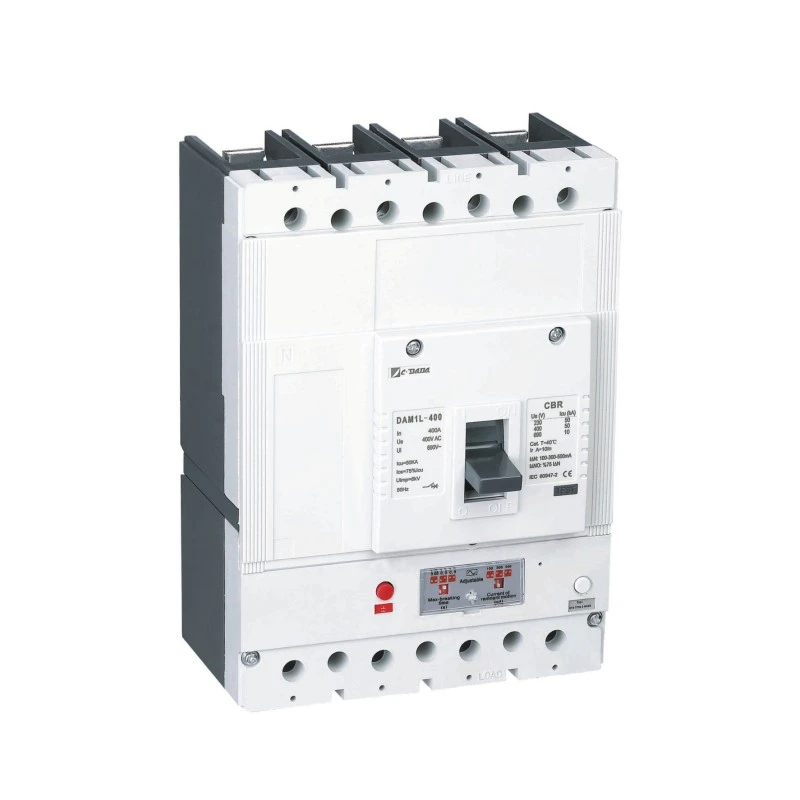

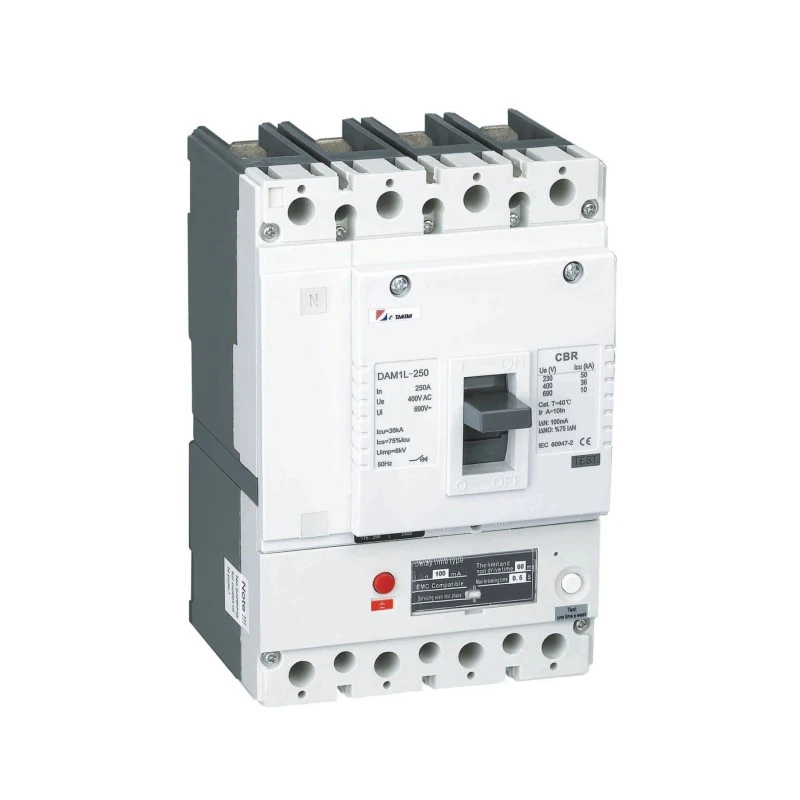

Compleix amb els estàndards de seguretat globals amb l'interruptor de circuit tipus CDADA DAM1L AC amb funcionament de corrent residual, un MCCB de fuga a terra d'alta integritat dissenyat per Shanghai DADA Electric CO., LTD. per a una protecció fiable només contra fallades a terra sinusoïdals de CA (segons IEC 60755).

Dissenyat com un interruptor de caixa modelat 4P amb una classificació de 10A a 500A a 400V/415V, integra protecció contra sobrecàrregues, curtcircuits i corrent residual en una unitat compacta. Certificat CE, CB i SEMKO, el DAM1L és ideal per a aplicacions on la detecció pura de fuites de CA és suficient, com ara cablejat residencial estàndard, circuits d'il·luminació o càrregues de motor sense unitats electròniques.

Amb I△n ajustable (30mA–1000mA), electrònica multifàsica (operativa fins a 50V) i una separació d'arc robusta, ofereix un rendiment segur en edificis, túnels i infraestructures, tot i que compleix estrictament els requisits de RCD de tipus CA.

Especificacions clau

Característiques principals:

★ Circuit RCD alimentat multifàsic → funciona a ≥50V

★ Botó de prova

★ Contactes principals i d'arc separats

★ Viatge magnètic ajustable (0,8–1,0 × polzades)

★ Forta immunitat EMI

★ Suport complet d'accessoris (shunt trip, contactes auxiliars, mànec giratori)

Per què escollir CDADA AC TYPE CBR?

★ Veritable compliment de tipus AC

A diferència dels dispositius de tipus A "universals", el CBR de tipus AC de CDADA està optimitzat només per a fuites de CA sinusoïdals, oferint una major eficiència de costos quan les càrregues electròniques (per exemple, VFD, SMPS) estan absents.

★ Disseny de potència a prova de fallades

L'electrònica RCD treu energia de totes les fases, assegurant el funcionament fins i tot durant pèrdues monofàsiques o subtensions greus, un avantatge crític sobre els competidors monofàsics.

★ Funcions de seguretat duals

● 30mA: compleix amb IEC per a la protecció personal contra els xocs

● 100mA–1000mA: evita incendis per fallades d'aïllament en cables i caixes de connexió

★ Protecció de camp ajustable

Ajusta la sensibilitat i el temps de retard per adaptar-se a les condicions d'instal·lació, evitant els viatges molests i mantenint el compliment del codi.

★ Integració de grau industrial

Combina MCCB i RCD en una unitat segellada, estalviant espai, reduint els errors de cablejat i assegurant una coordinació perfecta.

★ Acceptat globalment

Amb CE, CB i SEMKO, està aprovat per utilitzar-lo a Europa, Orient Mitjà, Àfrica i Àsia, ideal per a constructors de panells orientats a l'exportació.

★ Els nostres productes s'han subministrat per a projectes de xarxa elèctrica, plantes industrials, edificis comercials i projectes d'infraestructura a molts països.

★ Invertim contínuament en R+D, supervisem els estàndards globals i les tendències del mercat i col·laborem amb experts del sector per actualitzar la nostra cartera de productes.

Aplicacions típiques

Edificis d'habitatges: Plaques principals o subcircuits (il·luminació, endolls) sense electrònica

Il·luminació comercial: circuits de sostre d'oficines, llums de passadís

Càrregues de motor tradicionals: bombes, ventiladors, compressors (no accionats per VFD)

Infraestructura: Il·luminació de túnels, armaris de carrer, sales de màquines d'ascensors

Projectes sensibles als costos: on els RCD de tipus A són innecessaris i s'especifiquen en excés

PMF

P1: Què significa "TIP DE CA" per a un dispositiu de corrent residual?

A1: Els CBR de TIPUS CA només responen a corrents residuals alterns sinusoïdals i suaus (per exemple, per aïllament danyat en escalfadors o motors). No detecten la polsació de corrent continu d'electrònica com els carregadors de telèfons o els controladors LED. Utilitzeu el tipus A si hi ha aquestes càrregues.

P2: Puc utilitzar aquest AC CBR 63A per a un circuit de presa de casa?

A2: Només si el circuit no té dispositius electrònics (per exemple, càrregues resistives pures com ara làmpades incandescents o bullidors d'estil antic). Per a les cases modernes amb televisors, ordinadors portàtils o llums LED, trieu un RCD tipus A.

P3: Per què triaré el tipus AC sobre el tipus A?

A3: Menor cost i major immunitat a falses activacions en entorns purament AC. Si el vostre sistema no té rectificadors, inversors o fonts d'alimentació en mode de commutació, el tipus CA és suficient i més econòmic.

P4: Funciona si falla una fase?

A4: Sí! El circuit RCD està alimentat per un subministrament multifàsic, de manera que roman actiu fins i tot durant la pèrdua de fase o la caiguda de tensió a 50 V, garantint una protecció contínua contra fuites.

P5: Per què triar CDADA per a un interruptor de circuit de tipus AC amb funcionament de corrent residual?

A5: CDADA ofereix:

● Veritable disseny de tipus AC compatible amb IEC 60755

● MCCB + RCD integrats en una unitat (sense problemes de compatibilitat)

● Electrònica d'alimentació multifàsica per a la fiabilitat

● Ajustabilitat in situ d'I△n i retard de temps

● Certificacions globals (CE/CB/SEMKO) amb preus compatibles amb OEM
