Una guia pràctica d'interruptors de corrent residual amb protecció contra sobreintensitat

Què és un RCBO?

AnRCBO— Interruptor de corrent residual amb protecció contra sobreintensitat — és un dispositiu de protecció de baixa tensió que combina protecció contra sobrecàrregues, protecció contra curtcircuits i detecció de corrent residual (fuites) en una sola unitat modelada. A l'interior de la carcassa compacta, un mecanisme d'activació termomagnètic gestiona les sobrecàrregues i els curtcircuits, mentre que un transformador de corrent de seqüència zero compara contínuament el corrent que flueix als conductors vius i neutres. Quan la diferència supera el corrent residual nominal (IΔn), el dispositiu s'encén en mil·lisegons, tallant el subministrament abans que el corrent de fuita pugui danyar les persones o provocar incendi.

Quan triar un RCBO: subcircuits finals que necessiten protecció contra sobreintensitat i protecció personal contra fuites: receptacles exteriors, circuits d'electrodomèstics, garatges, soterranis, banys i altres llocs humits o de fàcil accés.

El DABL-63 pertany a la classe RCBO: un dispositiu, tres proteccions: l'opció més econòmica i econòmica per als circuits finals de la llar monofàsica.

Com seleccionar el RCBO adequat?

1. Corrent nominal (In): coincideix amb la càrrega contínua del circuit, amb marge per als corrents d'entrada dels aparells (per exemple, 40 A cobreix els circuits estàndard d'electrodomèstics).

2. Capacitat de ruptura (Icn): ha de ser superior al corrent de curtcircuit potencial al punt d'instal·lació; 6kA cobreix els nivells típics d'avaria residencial i comercial lleugera.

3. Pols: 1P+N per a circuits finals monofàsics amb muntatge compacte en carril DIN.

4. Característica d'activació: corba C (5–10× In) per a càrregues generals de la llar i d'electrodomèstics; corba B per a electrònica sensible; Corba en D per a l'arrencada del motor.

5. Normes i certificació: el compliment de la norma IEC/EN 61009-1 i el marcatge CE són la base per a projectes internacionals.

6. Aplicació: els receptacles exteriors, els circuits d'electrodomèstics i la il·luminació del garatge/soterrani poden requerir una sensibilitat més alta que els circuits interiors generals.

Quin aspecte d'un RCBO ben especificat

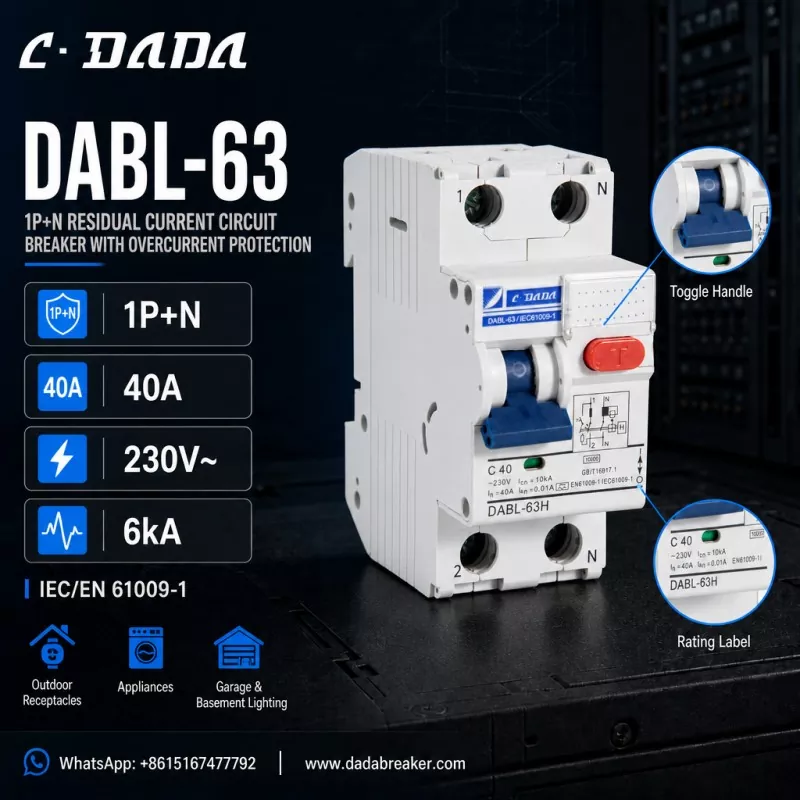

Per fer-ho concret, considereu el DABL-63 deC·DADA Elèctrica, un interruptor diferencial 1P+N amb protecció contra sobreintensitat que il·lustra què cal buscar en aquesta classe de dispositiu: configuració 1P+N

● Pol viu commutat i seguit de neutre, compacte per a quadres de distribució de carril DIN estàndard 40A de corrent nominal (In)

● Amb tensió nominal de 230V~ d'encesa per corba C (C40).

● Capacitat de trencament de 6kA (Icn)

● Protecció de corrent residual d'alta sensibilitat IΔn = 0,01A (10mA).

● Compliment IEC/EN 61009-1

● Botó de prova T vermell per a controls funcionals periòdics, terminals marcats 1/2/N, etiqueta de classificació i diagrama de circuit imprès a la carcassa

● Construït per a receptacles exteriors, electrodomèstics, il·luminació de garatges i soterranis

La lògica darrere d'aquesta especificació

Un marc de 40A, 1P+N amb protecció contra fuites d'alta sensibilitat de 10mA cobreix la majoria dels circuits finals residencials: 40A coincideix amb la càrrega dels circuits comuns d'aparells i endolls, 1P+N manté el dispositiu compacte per a taulers de distribució multitudinaris i la sensibilitat de 10mA proporciona una capa addicional de protecció personal i de protecció personal IEC, exactament a les zones humides i exteriors.

Preguntes freqüents

P: Què és un RCBO?

R: Un RCBO (interruptor de corrent residual amb protecció contra sobreintensitat) és un dispositiu de protecció de baixa tensió de taula de reinici que combina protecció contra sobrecàrregues, protecció contra curtcircuits i protecció de corrent residual (fuites) en una unitat, normalment fins a 63 A per als circuits finals.

P: Quina diferència hi ha entre un RCBO i un MCB?

R: Un MCB només proporciona protecció contra sobrecàrregues i curtcircuits. Un RCBO afegeix una detecció de corrent residual (fuites) a la part superior, desconnectant el circuit quan el corrent de fuga supera IΔn, protegint les persones i evitant incendis elèctrics.

P: Què significa IΔn = 10mA?

R: IΔn és el corrent residual nominal de funcionament. 10 mA és una qualificació d'alta sensibilitat: el dispositiu s'encén quan el corrent de fuga arriba als 10 mA, proporcionant una protecció personal més ràpida que la qualificació d'ús general de 30 mA.

P: Què és el DABL-63 RCBO?

R: El DABL-63 és un disjuntor de corrent residual 1P+N amb protecció contra sobreintensitat de C·DADA Electric: 40A, corba C, 230V~, capacitat de ruptura de 6kA i protecció contra fuites d'alta sensibilitat de 10mA, compatible amb IEC/EN 61009-1, per a receptacles exteriors, aparells de llum de garatge/domèstics.
