Interruptor automàtic de caixa modelada de tipus electrònic

Per als sistemes d'alimentació moderns que exigeixen precisió, intel·ligència i fiabilitat, el disjuntor de caixa modelat de tipus electrònic de Shanghai DADA Electric CO., LTD. estableix un nou estàndard en protecció de baixa tensió. A diferència dels interruptors tèrmics i magnètics tradicionals, aquest MCCB intel·ligent utilitza una unitat de disparador electrònica basada en microprocessador per oferir una protecció programable de sobreintensitat altament precisa, immune a les fluctuacions de la temperatura ambient.

Amb paràmetres ajustables del 40% al 100% (tèrmic) i d'1,5 a 12 × In (magnètic), ofereix una flexibilitat inigualable per a una coordinació complexa en centres de dades, plantes industrials, hospitals i sistemes d'energies renovables. Amb una classificació de 100 A a 1600 A a 400 V/415 V, combina un disseny compacte amb una funcionalitat avançada i inclou un enganx directe a prova de fallades durant fallades extremes, fins i tot si falla l'electrònica.

Especificacions clau

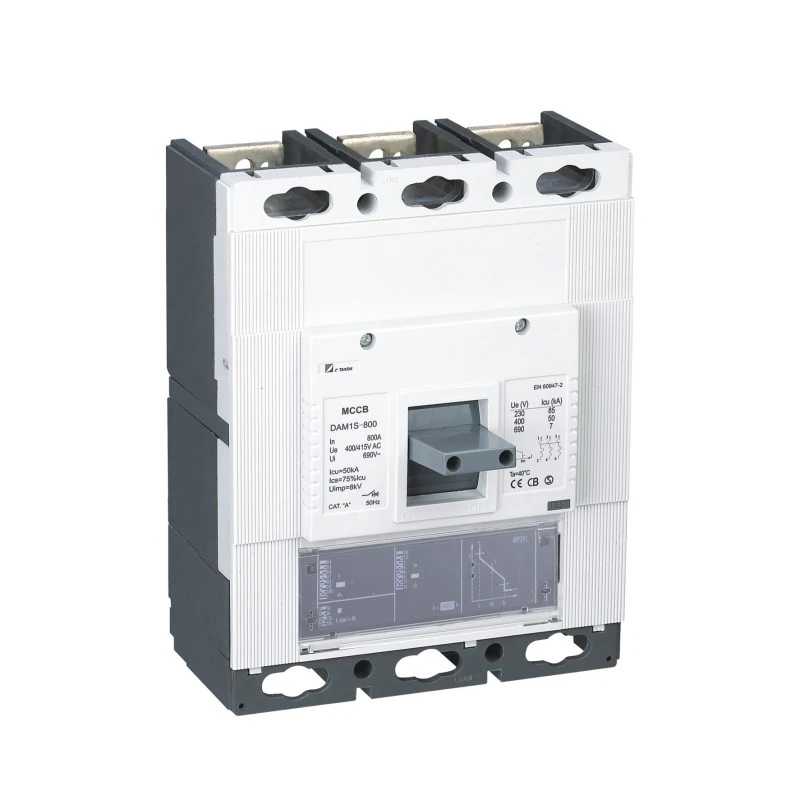

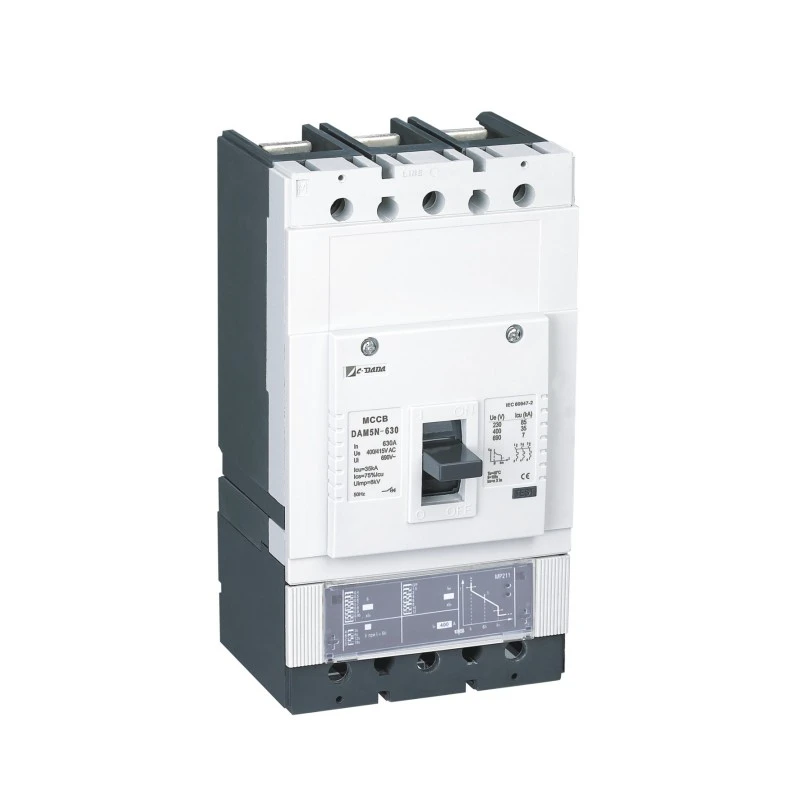

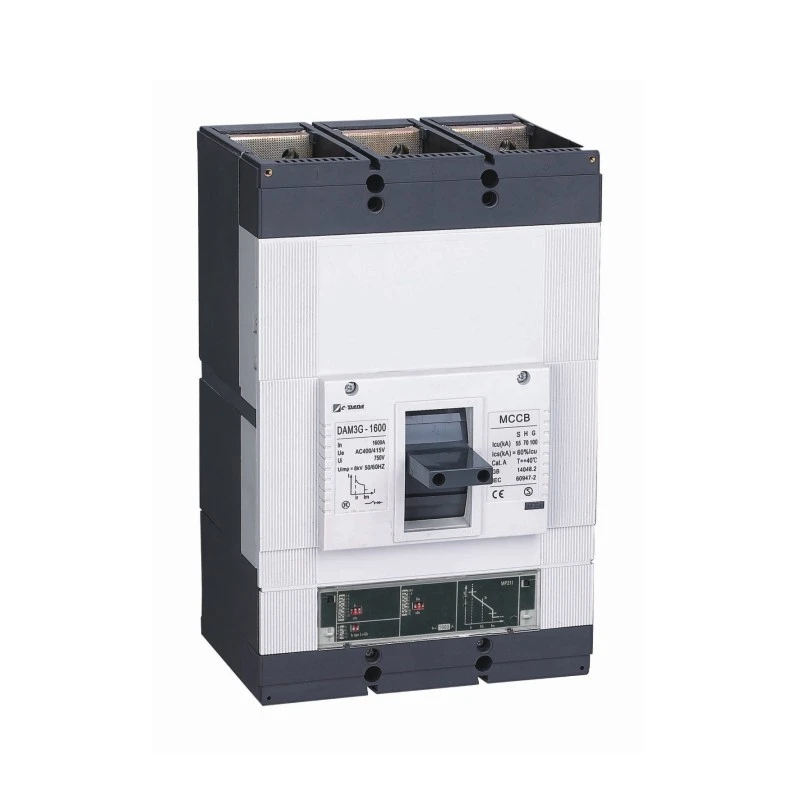

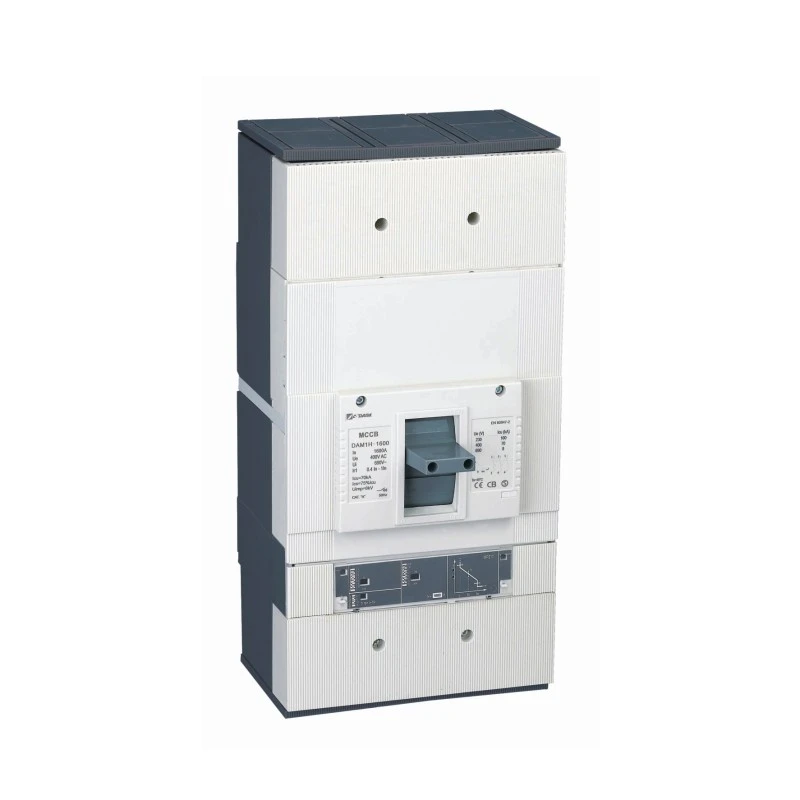

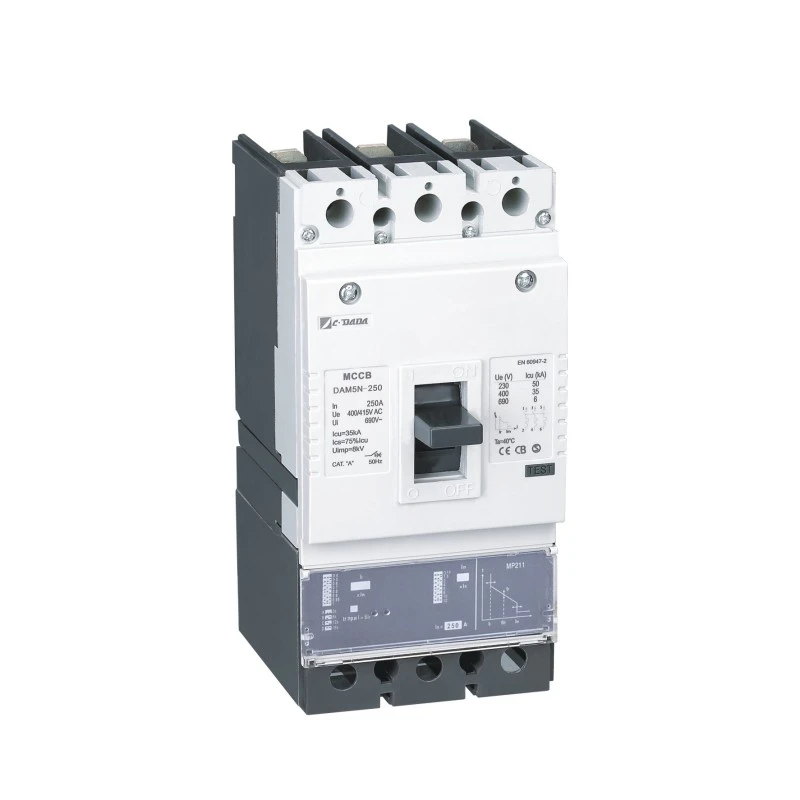

Model: Sèrie CDADA DAM2 / DE (disjuntor de caixa modelat de tipus electrònic)

Tipus: Interruptor electrònic de caixa modelada

Pols: 3P / 4P

Tensió nominal (Ue): 400V / 415V AC

Corrent nominal (in): 100A - 1600A

Trip Unit: Alliberament electrònic basat en microprocessador

Ajust tèrmic (Ir): 40% – 100% de In

Ajust magnètic (Im): 1,5 × - 12 × polzades

Avantatges

★ Ampli rang: 100A a 1600A (AC)

★ Mides compactes

★ Configuració tèrmica ajustable (40-100%) In.

★ Configuració magnètica ajustable (1,5-12 vegades) In.

★ Provisió del botó Prem per disparar.

★ Separeu els contactes principals i d'arc

★ Àmplia gamma d'accessoris.

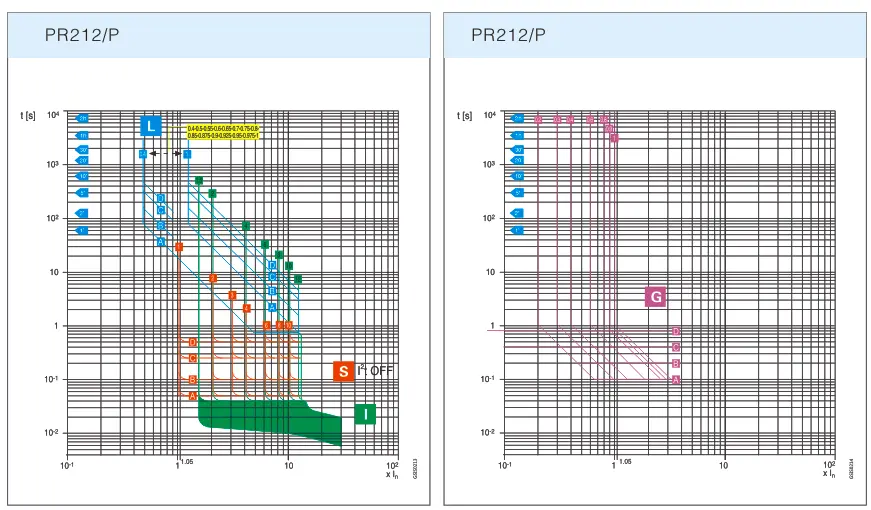

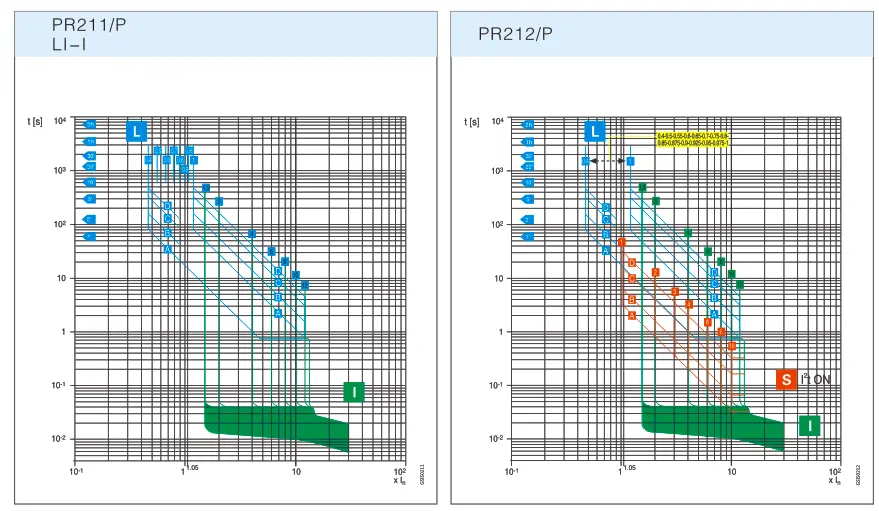

Corba característica d'alliberament electrònic

Paràmetres elèctrics

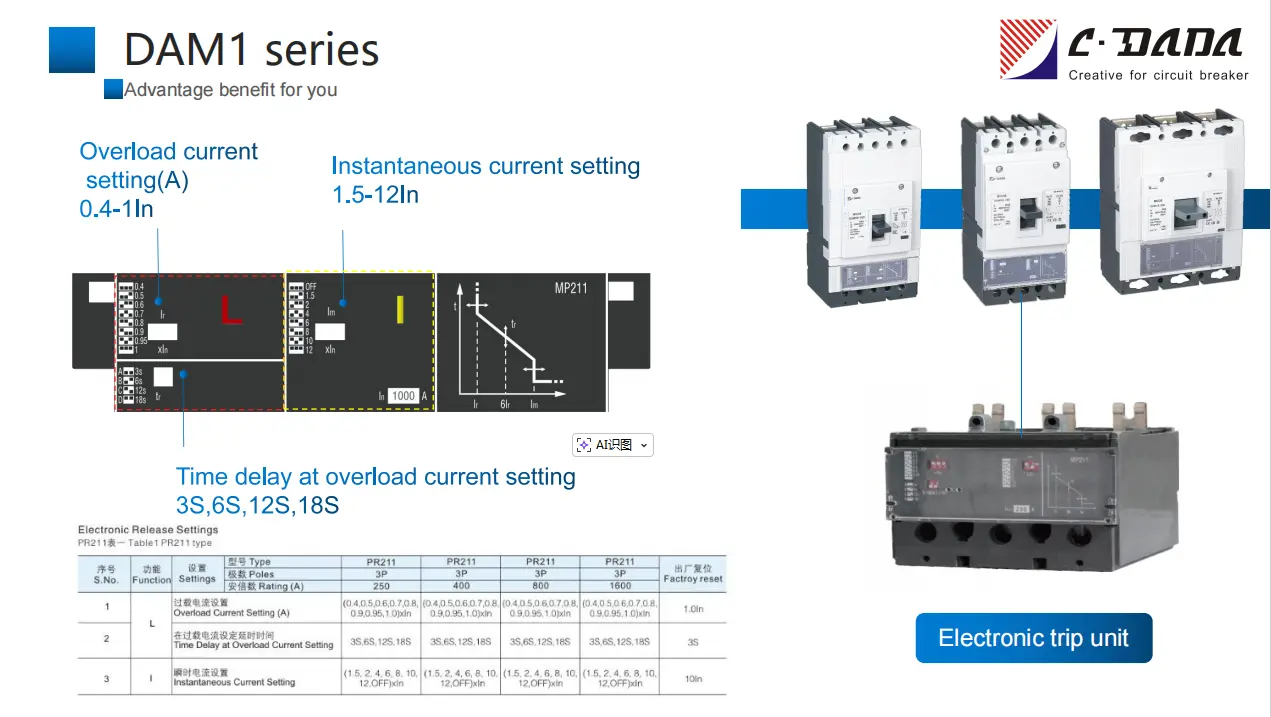

Taula 1 tipus PR211

S.No.

Funció

Configuració

Tipus

PR211

PR211

PR211

PR211

Reinicialització de fàbrica

Pols

3P

3P

3P

3P

Valoració (A)

250

400

800

1600

1

L

Configuració de corrent de sobrecàrrega (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 polzades

2

Temps de retard a la configuració del corrent de sobrecàrrega

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Configuració de corrent instantània

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

10 polzades

Taula 2 tipus PR212

S.No.

Funció

Configuració

Tipus

PR212

PR212

PR212

PR212

Reinicialització de fàbrica

Pols

3P

3P

3P

3P

Valoració (A)

250

400/630

800

1600

1

L

Configuració de corrent de sobrecàrrega (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 polzades

2

Temps de retard a la configuració del corrent de sobrecàrrega

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Configuració de corrent de curtcircuit (A)

(1, 2, 3, 4, 6, 8, 10，DESACTIVAT)xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVAT)xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVAT)xIn

(1, 2, 3, 4, 6, 8, 10, DESACTIVAT)xIn

6 en

4

Temps de retard a la configuració del corrent de curtcircuit

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Configuració de corrent instantània

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

(1,5, 2, 4, 6, 8, 10, 12, DESACTIVAT) xIn

10 polzades

6

G

Configuració de corrent de falla a terra (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1,0 polzades

7

Temps de retard a la configuració de falla a terra

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

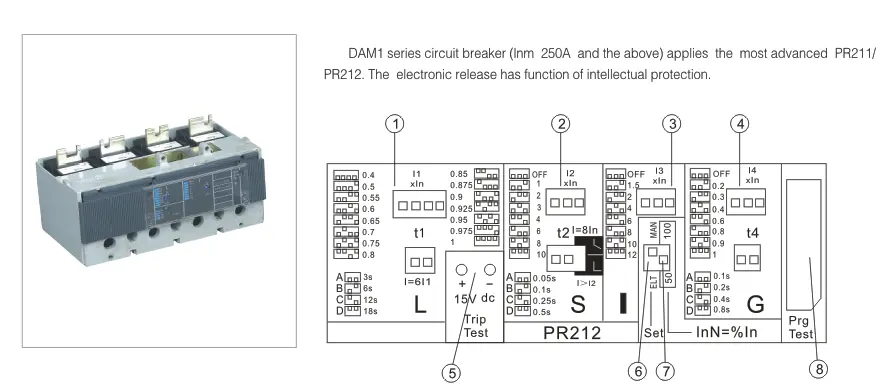

Selecció del conjunt de paràmetres elèctrics o electrònics

Funció SET (interruptor ELT/MAN)

9

S'utilitza per configurar els paràmetres de l'interruptor DIP de la línia zero

InN=%In, interruptor 50/100

10

Endoll per a dispositiu de mesura de connexió

Endoll del panell

Per què triar CDADA Electronic MCCB?

★ Intel·ligència real, no només automatització
El microprocessador analitza contínuament les formes d'ona actuals, permetent una protecció precisa en temps invers, temps definit i instantània, sense deriva a causa de la calor o l'envelliment.

★ Disseny a prova de fallades
Fins i tot si el circuit electrònic falla, un pestell electromagnètic directe garanteix que l'interruptor s'encengui durant curtcircuits greus, complint els requisits de redundància de seguretat IEC 60947-2.

★ Coordinació Superior
Els rangs d'ajust ultra amplis (40–100% Ir, 1,5–12 × Im) permeten una coordinació perfecta amb dispositius aigües amunt/avall, minimitzant les zones d'interrupció.

★ Infraestructura a prova de futur
Compatible amb mòduls de comunicació opcionals (Modbus RTU, Profibus) per a la integració en sistemes de gestió d'edificis (BMS) o xarxes intel·ligents.

★ Qualitat global, preu competitiu
Fabricat sota la norma ISO 9001 a Xangai, amb certificacions internacionals, que ofereix un rendiment a nivell europeu amb una eficiència de costos asiàtica.

★ Tenim un equip dedicat de 15 enginyers centrats en el desenvolupament, la millora i la personalització de productes.

Aplicacions ideals

Centres de dades: eviteu errors en cascada amb un dispar selectiu precís

Hospitals: Assegureu-vos d'una alimentació ininterrompuda per als sistemes de suport vital

Automatització industrial: coordinar-se amb VFD, arrencadors suaus i robòtica

Parcs solars/eòlics: Adaptar-se a perfils de generació variable

Edificis comercials intel·ligents: permeten el control energètic sense comptadors addicionals

Preguntes freqüents (FAQ)

P1: Què fa que un MCCB electrònic sigui diferent d'un termomagnètic?

A1: Els interruptors automàtics de caixa modelada de tipus electrònic utilitzen un microprocessador per analitzar el corrent i disparar els viatges amb alta precisió. No es veuen afectats per la temperatura ambient, ofereixen rangs d'ajust més amplis i poden proporcionar registre de dades de càrrega, a diferència dels tipus termomagnètics basats en bimetàl·lics/solenoides.

P2: El MCCB electrònic 1600A està disponible en configuració de 4 pols?

A2: Sí, tots els MCCB electrònics CDADA de 250A a 1600A estan disponibles en versions 3P i 4P.

P3: Què passa si la unitat de control electrònic falla durant un curtcircuit?

A3: L'interruptor inclou una còpia de seguretat mecànica: durant corrents de falla extremes (>12 × In), un pestell magnètic activa l'obertura directa, garantint la seguretat fins i tot amb l'electrònica fora de línia.

P4: Puc controlar els valors actuals en temps real?

R4: Sí: la unitat de control electrònica mostra la intensitat instantània, màxima, mínima i mitjana durant les finestres de temps seleccionables (p. ex., 24 h), útils per a la gestió de l'energia.

P5: Per què triar CDADA sobre altres marques intel·ligents de MCCB?

A5: CDADA ofereix:

● Autèntica capacitat d'ajustament de doble rang (molts competidors limiten Im a ≤10×)

● Còpia de seguretat mecànica de seguretat (no tots els MCCB "electrònics" tenen això)

● Mida compacta: s'adapta als panells antics sense modificacions

● Cartera de certificació global sòlida (ASTA, KEMA, CE)

● Preus compatibles amb OEM amb suport tècnic en anglès
