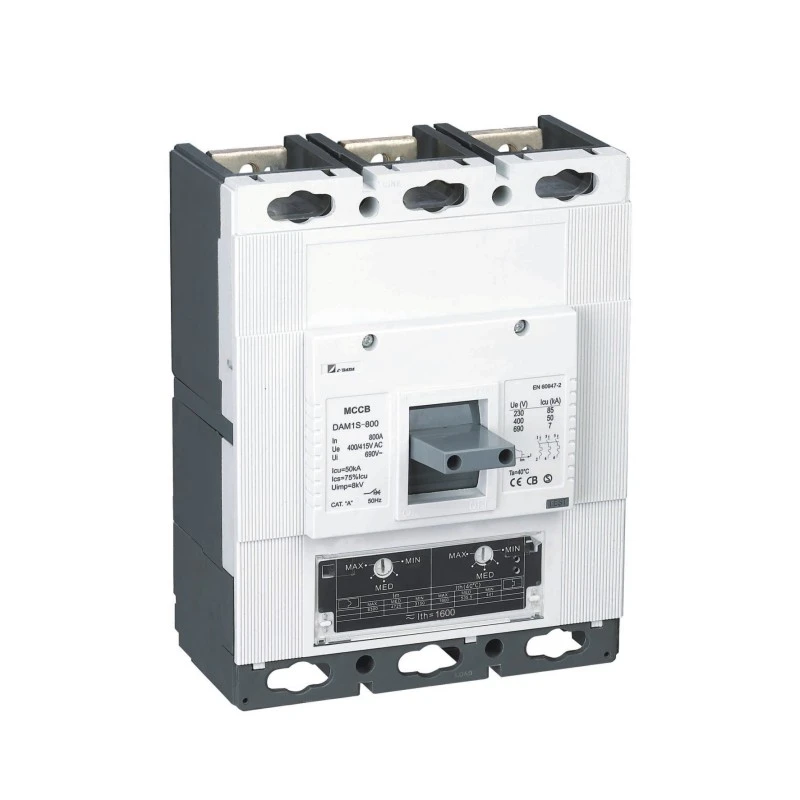

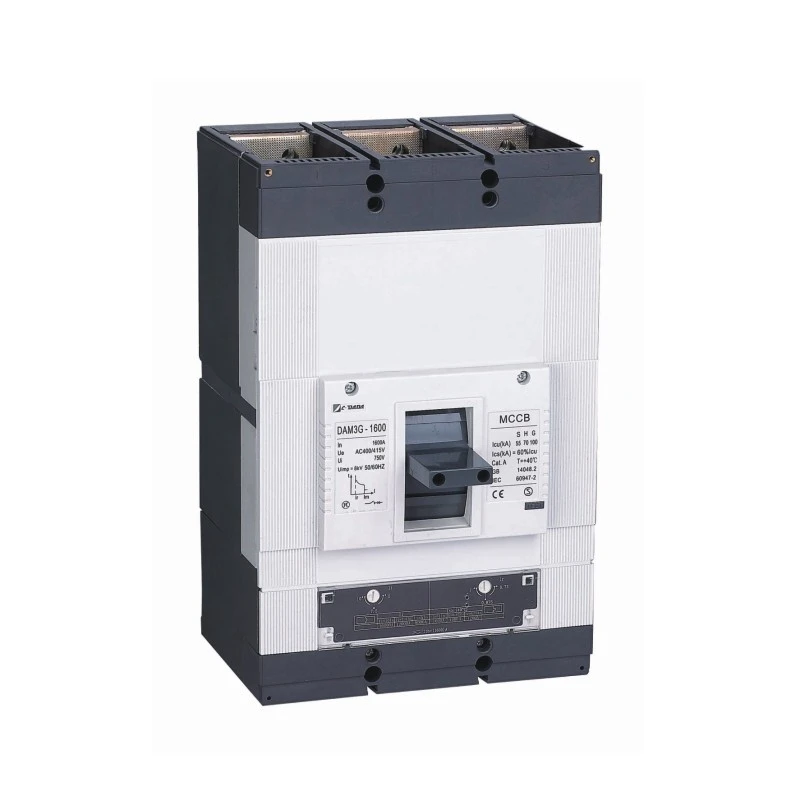

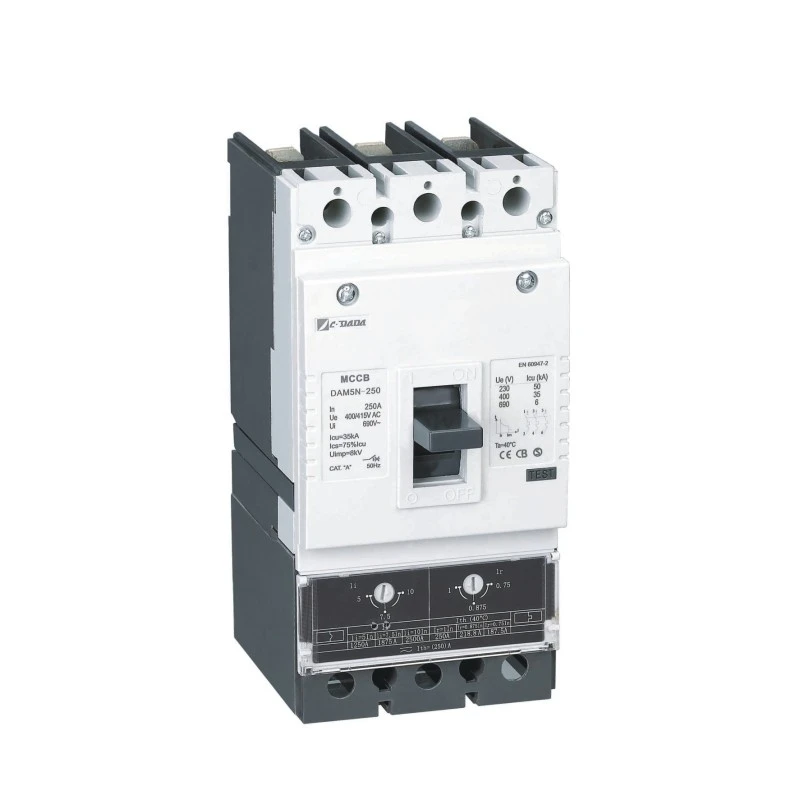

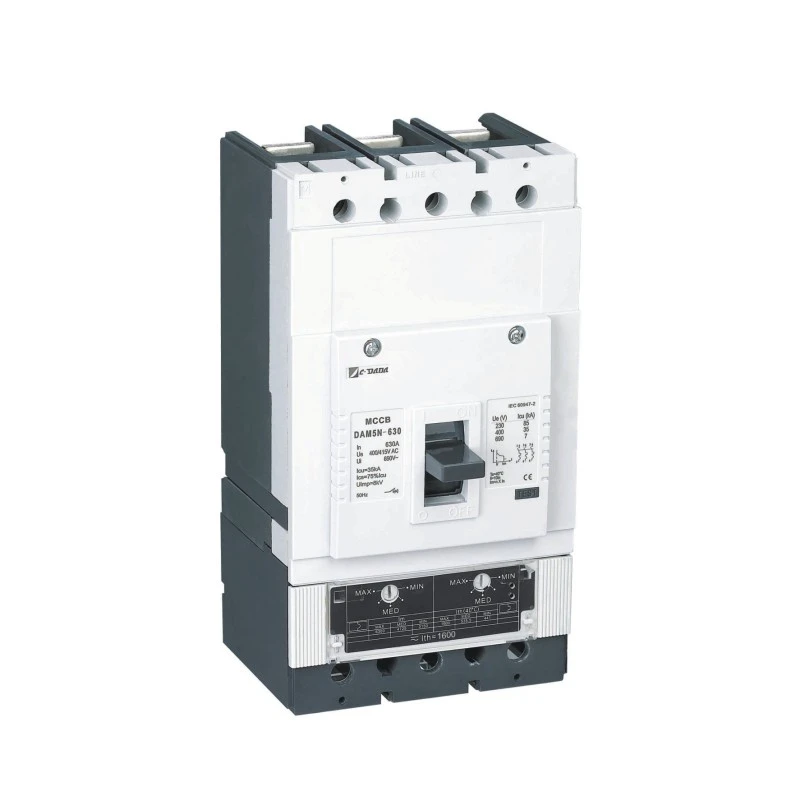

MCCB termomagnètic ajustable

El MCCB ajustable tèrmic magnètic de la sèrie CDADA DAM1, dissenyat per Shanghai DADA Electric, un proveïdor fiable, ofereix protecció contra sobrecàrregues i curtcircuits totalment personalitzable per a aplicacions exigents de baixa tensió. Amb una potència nominal de fins a 1600 A a 400 V/415 V, aquest interruptor 3P/4P inclou un ajust independent dels llindars d'enjugament tèrmic (70–100% In) i magnètic (5–10×In), que permet una coordinació òptima en sistemes de distribució complexos.

Certificat CE, CB, ASTA, KEMA, SEMKO i RoHS, compleix els estàndards globals de seguretat i medi ambient, cosa que el fa ideal per a OEM, contractistes i integradors de sistemes a tot el món.

Avantatges

★ Ampli rang: 160A a 1600A (AC)

★ Mides compactes

★ Configuració tèrmica ajustable (70-100%) In.

★ Configuració magnètica ajustable (5-10 vegades) In.

★ Provisió del botó Prem per disparar.

★ Separeu els contactes principals i d'arc

★ Àmplia gamma d'accessoris.

Especificacions clau

Model: Sèrie DAM1 – MCCB termomagnètic ajustable

Tipus: disjuntor de caixa modelada (MCCB)

Pols: 3P / 4P

Tensió nominal (Ue): 400V / 415V AC

Interval de corrent nominal: 160A - 1600A

Ajust tèrmic: 70% - 100% d'In (protecció de sobrecàrrega)

Ajust magnètic: 5× – 10× In (curtcircuit de viatge instantani)

Certificacions: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu: prova O-t-CO (O: maniobra oberta, CO: maniobra de tancament-obertura, t: durada d'espera)

● Ics: prova O-t-CO-t-CO (O: maniobra oberta, CO: maniobra de tancament-obertura, t: durada d'espera)

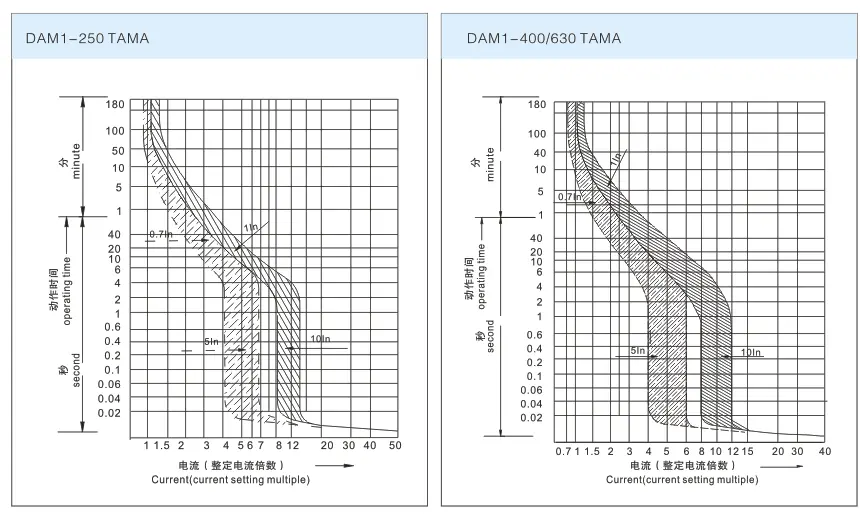

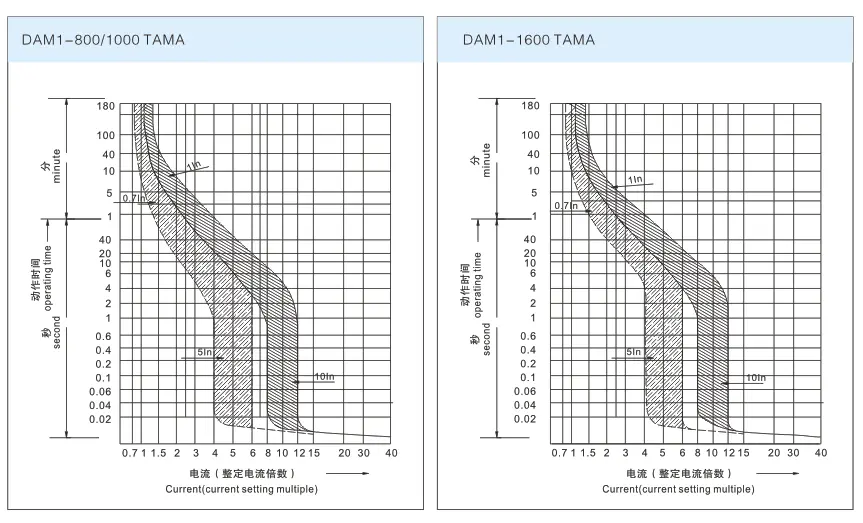

Corba característica de TAMA MCCB.

Per què escollir CDADA?

★ Enginyeria de precisió
A diferència dels MCCB estàndard amb corbes de desplaçament fixes, el disseny termomagnètic ajustable de CDADA permet als enginyers ajustar la protecció per adaptar-se a les classificacions dels cables i als equips aigües avall, reduint els viatges molests i millorant la selectivitat del sistema.

★ Compliment global, suport local
Amb les certificacions ASTA (Regne Unit), KEMA (Països Baixos), CE (UE), CB (global) i RoHS, els productes CDADA s'accepten en més de 60 països, amb el suport del suport tècnic de Xangai.

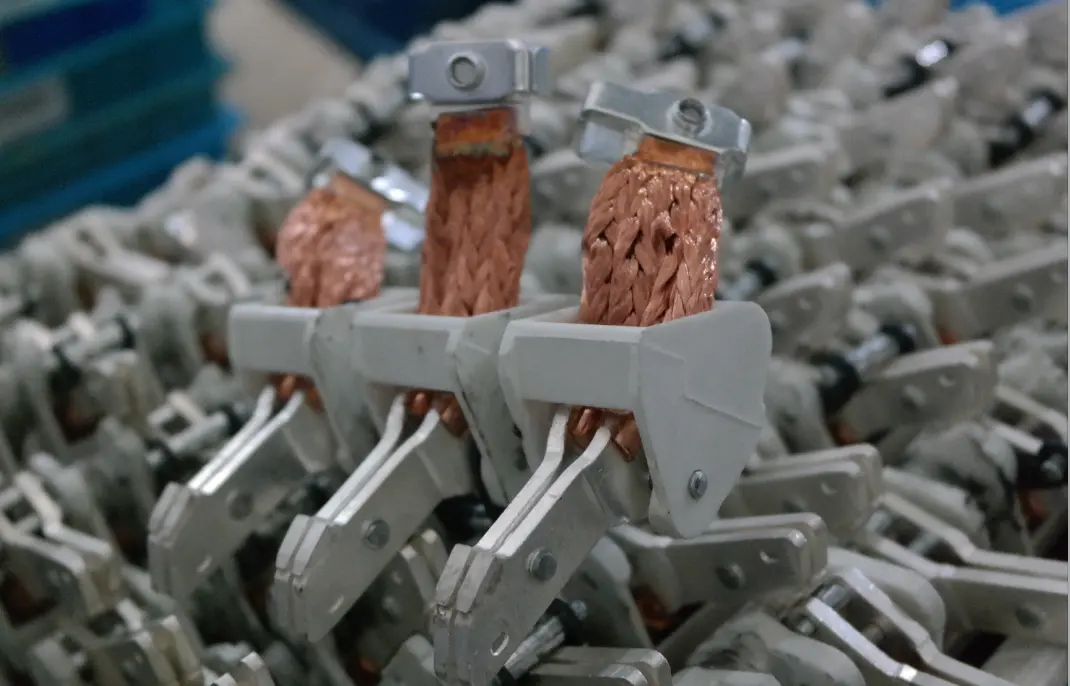

★ Bon avantatge material

Tenim un estricte sistema de gestió de proveïdors i matèries primeres. Normalment escollim material de millor qualitat per als interruptors automàtics.

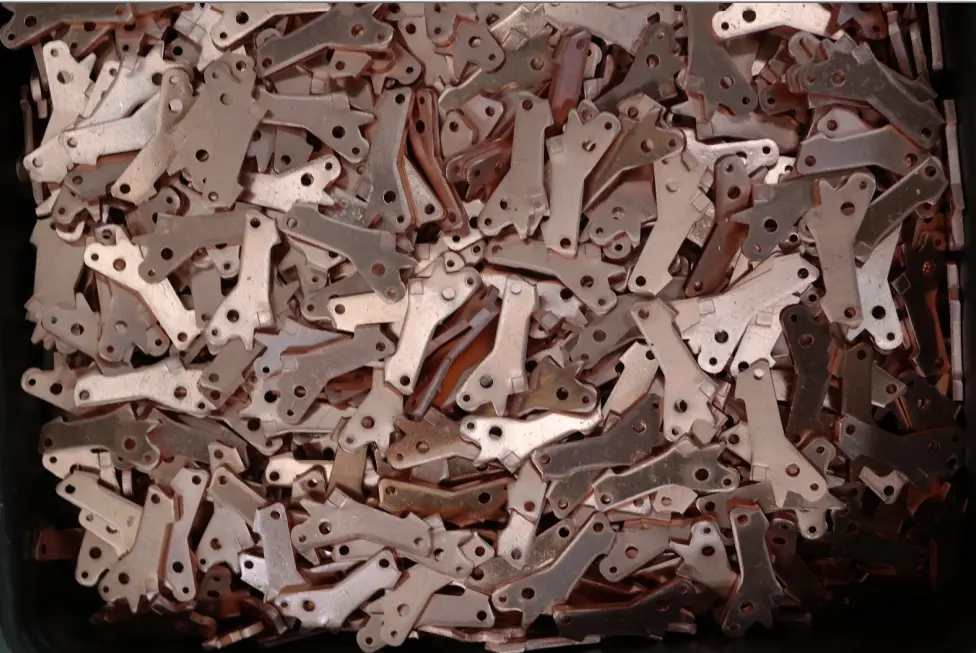

1) Coure utilitzat T2>99,9%,

2) Contacte de plata (punt en moviment: 50%, punt estacionari: 85%),

3) L'eix central va utilitzar BMC-1 ((fibra de vidre: 25%, resina més alta, intensitat més alta).

4) Coberta i cos BMC (fibra de vidre: 22%, resina més alta, intensitat més alta)

★ OEM i adaptació amigable
Les dimensions compactes permeten la substitució directa dels interruptors més antics sense redisseny del panell. Els accessoris modulars simplifiquen les actualitzacions futures.

✅ Protecció rendible
L'ajustament elimina la necessitat d'emmagatzemar diversos interruptors de valor fix: una unitat CDADA DAM1 cobreix diversos escenaris de càrrega.

Aplicacions típiques

★ Centres de control de motors industrials (MCC) – Ajudeu el corrent d'arrencada del motor sense disparar

★ Panells PDU del centre de dades: coordinació amb els perfils de càrrega de TI

★ Sistemes d'Energies Renovables: s'adapten a condicions variables de sortida solar/eòlica

★ Plataformes marines i offshore: funcionament fiable en entorns durs

★ Subestacions d'edificis comercials: optimitzeu la protecció per a HVAC, ascensors, il·luminació

Preguntes freqüents (FAQ)

P1: Què significa "tèrmic magnètic ajustable" al DAM1 MCCB?

A1: vol dir que tant els llindars de sobrecàrrega (tèrmic) com els de curtcircuit (magnètic) es poden ajustar manualment:

● Tèrmica: 70%–100% del corrent nominal (In)

● Magnètic: 5 a 10 vegades In Això permet corbes de protecció personalitzades per a la vostra aplicació específica.

P2: El MCCB termomagnètic de 250A està disponible en configuració 3P?

A2: Sí, tots els models ajustables DAM1 de 160A a 1600A estan disponibles en versions 3P i 4P.

P3: Com puc ajustar la configuració del viatge?

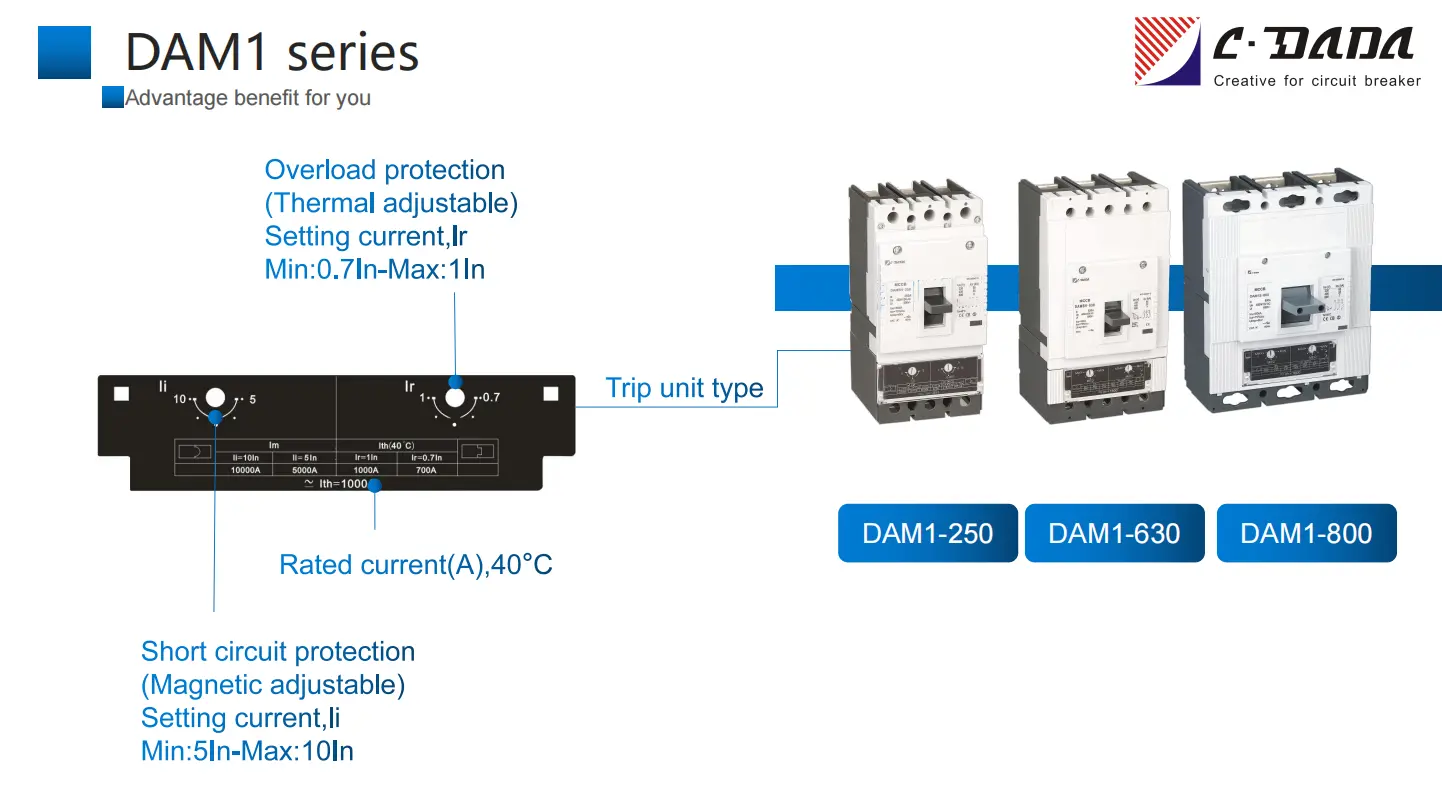

A3: Utilitzeu els dos dials externs o ranures de cargol del panell frontal: un per a tèrmic (etiquetat "Ir"), un per a magnètic (etiquetat "Im"). No cal desmuntar.

P4: Puc provar l'interruptor sense crear un error real?

A4: Sí: el botó integrat de premer a desplaçament simula una condició de viatge per a la verificació funcional durant el manteniment.

P5: Per què triar CDADA sobre altres marques xineses de MCCB?

A5: CDADA destaca per:

● Autèntica capacitat d'ajustament dual (molts competidors només ofereixen ajust tèrmic)

● Certificacions internacionals (no només CCC)

● Control de qualitat consistent (fàbrica certificada ISO 9001)

● Documentació tècnica en anglès per a projectes globals
