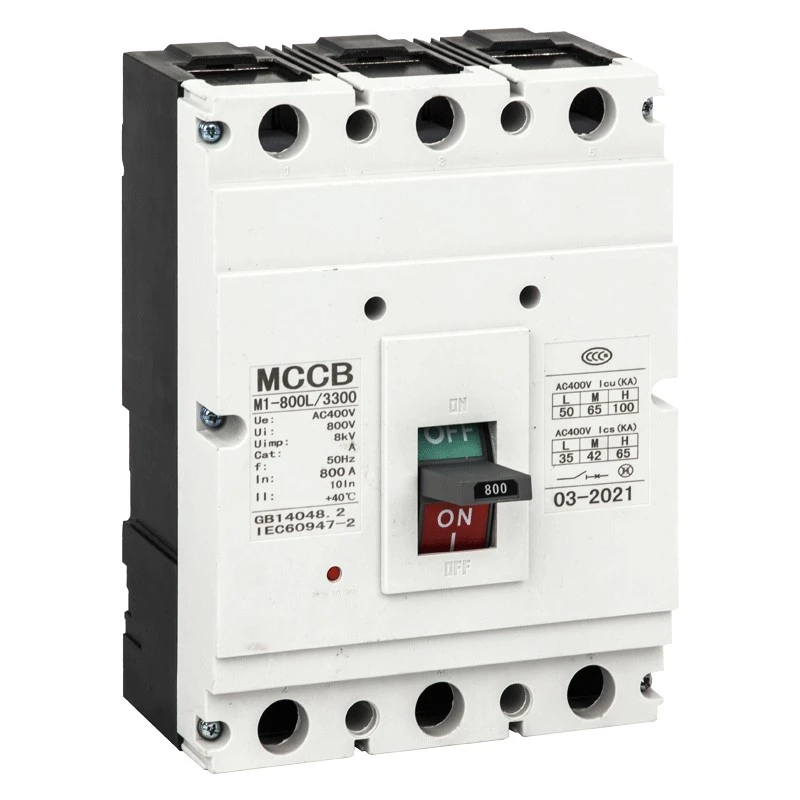

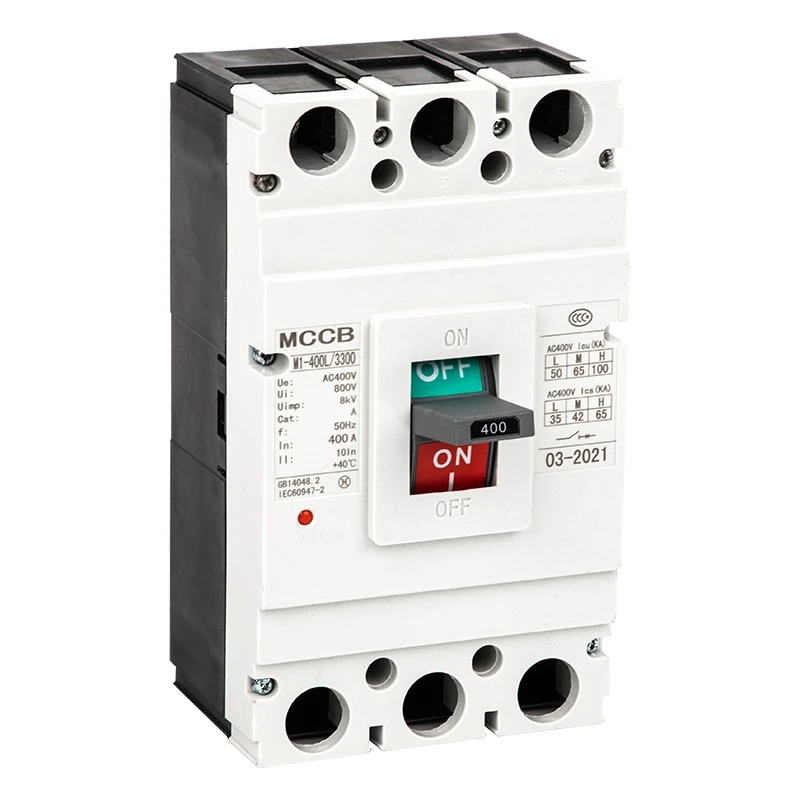

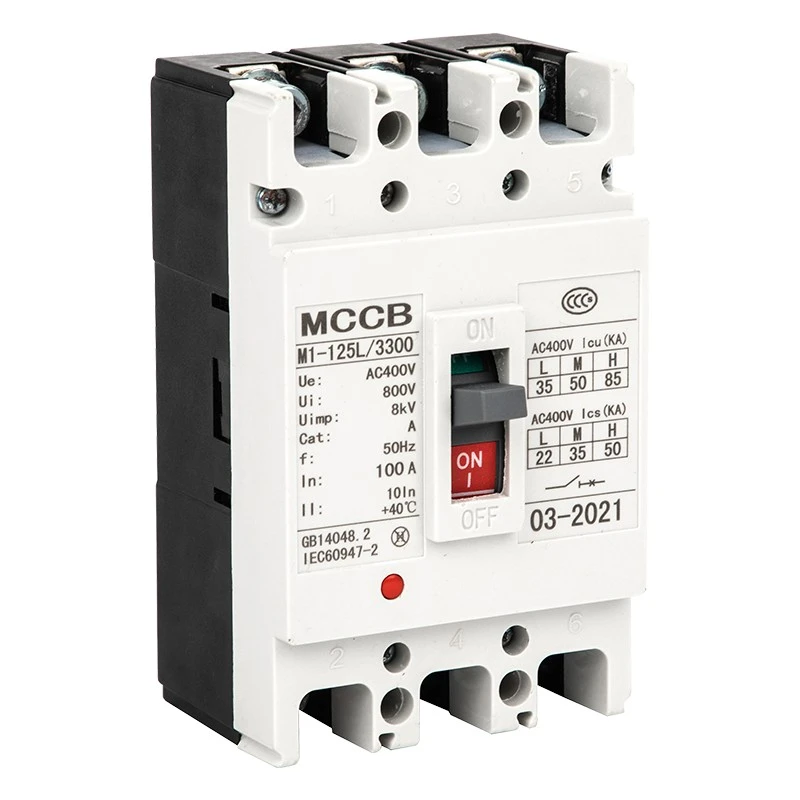

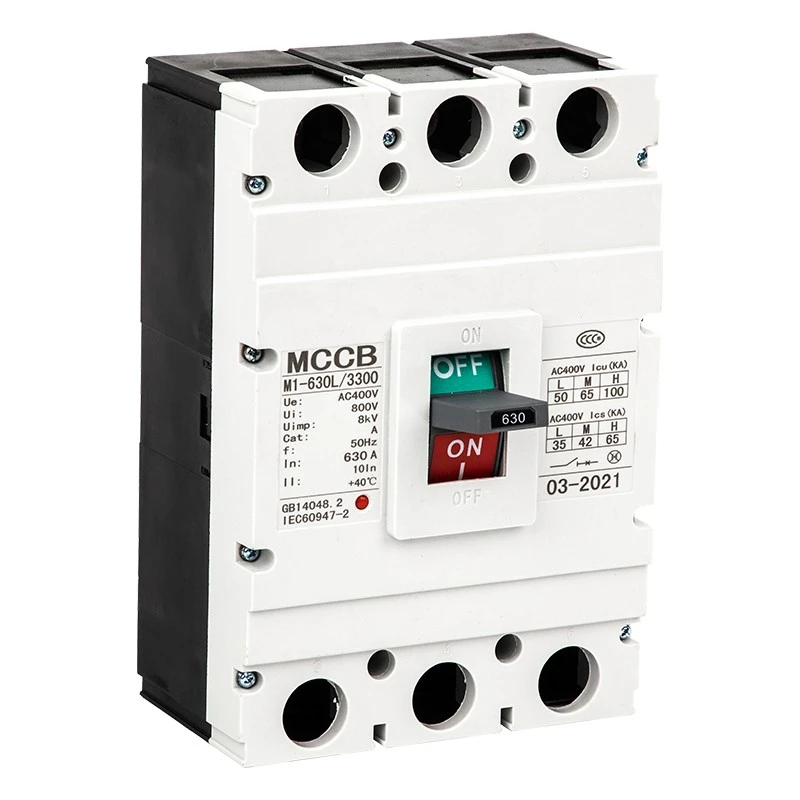

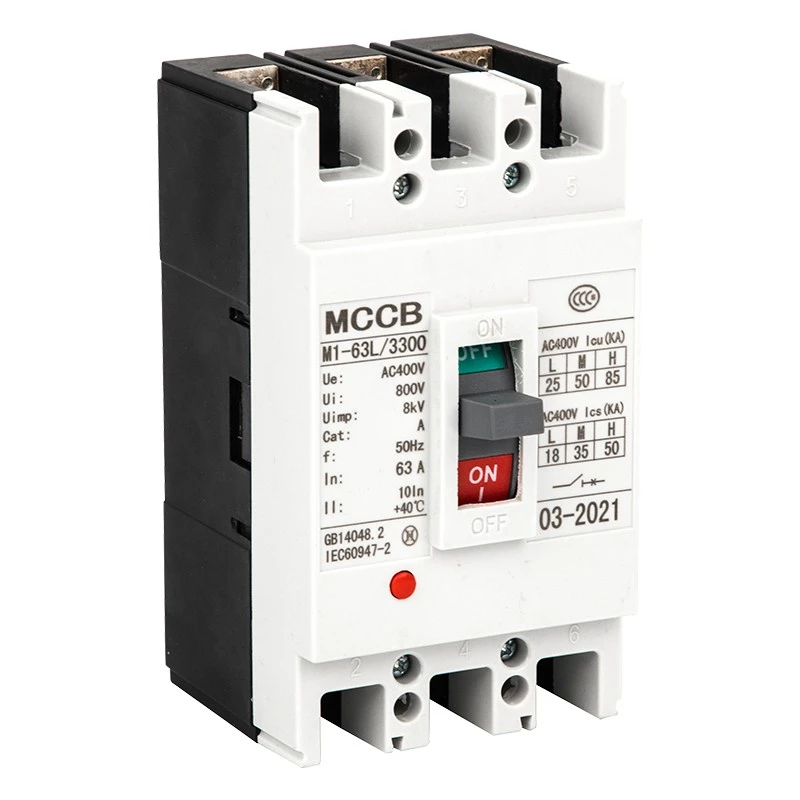

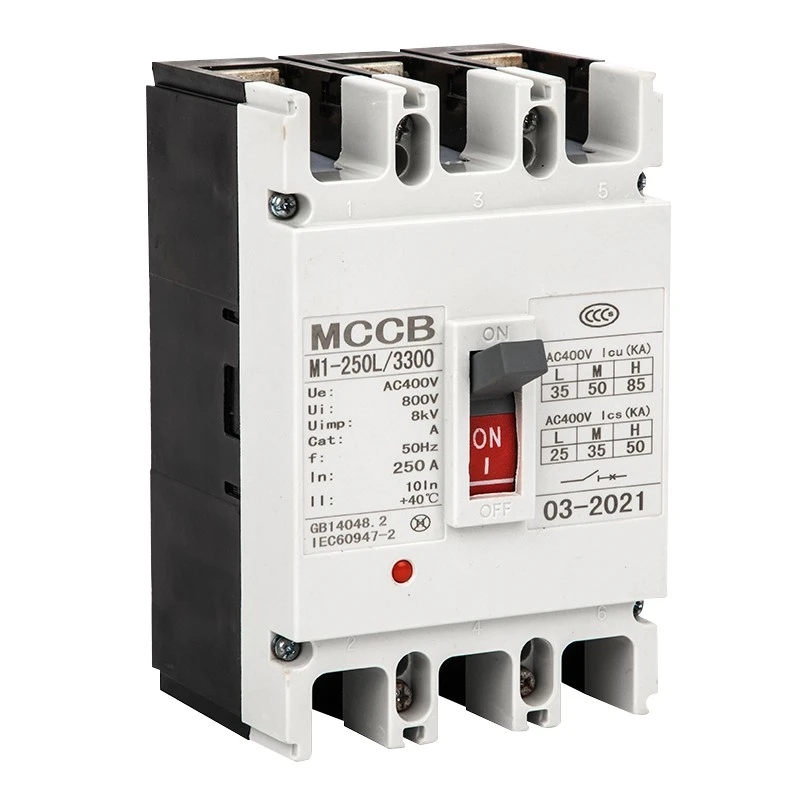

Interruptor de caixa modelada CM1

Aquest disjuntor de caixa modelada CM1 de la sèrie DAM2 (CM1) és un dispositiu de protecció de baix voltatge d'alt rendiment produït per Shanghai DADA Electric Co., Ltd., un fabricant i proveïdor fiable a la Xina. Amb una tensió d'aïllament nominal de fins a 800 V, una tensió de treball nominal de 400 V/690 V i un corrent nominal de 63 A a 1600 A, s'utilitza àmpliament per a la distribució d'energia, la protecció de circuits, el control del motor i la commutació poc freqüent.

Aquesta sèrie admet instal·lacions verticals i horitzontals, compleix amb l'estàndard IEC60947-2 i proporciona una protecció completa contra sobrecàrregues, curtcircuits i baixa tensió per als equips d'alimentació.

Característiques del producte

★ Tensió nominal d'aïllament: 800V; Tensió de treball: 400V/690V

★ Interval actual: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacitat de trencament: tipus de trencament L estàndard, M mitjà, H alt

★ Modes d'alliberament dual tèrmic-magnètic i electromagnètic

★ Instal·lació vertical / horitzontal, adequada per a ús d'aïllament

★ Ampli rang de temperatura ambient: -5 ℃ ~ + 40 ℃

★ Altitud ≤2000m, grau de contaminació 3

Aplicacions

El disjuntor de caixa modelada CDADA CM1 s'aplica àmpliament en sistemes de distribució d'energia industrial i civil, incloses fàbriques, edificis, centres de dades, centrals elèctriques, infraestructures, equips mecànics i armaris de distribució d'energia. També s'utilitza per a la protecció del motor, la conversió de circuits i la font d'alimentació segura en la construcció, la metal·lúrgia, la petroquímica i altres indústries.

Paràmetres tècnics

★ Estàndards: IEC60947-2, GB14048.2

★ Freqüència: AC 50Hz/60Hz

★ Pol: 1P, 2P, 3P, 4P

★ Alliberament: tèrmic-magnètic (doble), electromagnètic (instantània)

★ Configuració instantània: Tipus de distribució 10In±20%; Tipus de motor 12 In ± 20%

★ Instal·lació: cablejat frontal, cablejat posterior, tipus endollable

★ Funcionament: mecanisme de funcionament manual i elèctric

Esquema i dimensions d'instal·lació

El nostre CM1 MCCB proporciona dades de dimensions completes per als models 63A–1600A, inclosos el cablejat frontal, el cablejat posterior i el tipus de connector. Les diferents mides de marc (63/100/225/400/630/800/1250/1600) tenen les dimensions H, H1 i H2 coincidents per a la instal·lació d'armari estàndard. L'alçada del mecanisme d'accionament manual i elèctric també està estandarditzada per a un fàcil muntatge.

Accessoris i funcions

Accessoris interns

★ Alliberament de derivació: tensió nominal del 70% al 110% per a un disparament fiable

★ Alliberament de baixa tensió: caiguda de tensió del 35% al ​​70% per a la protecció automàtica

★ Contacte auxiliar i contacte d'alarma: retroalimentació del senyal i alarma d'error

★ Alliberament dedicat del comptador de prepagament: retardar l'activació de 0,5 a 2 s

Accessoris externs

★ Mecanisme de funcionament manual

★ Mecanisme de funcionament elèctric (motor).

★ Separadors de fases, cargols de muntatge, kits de barres

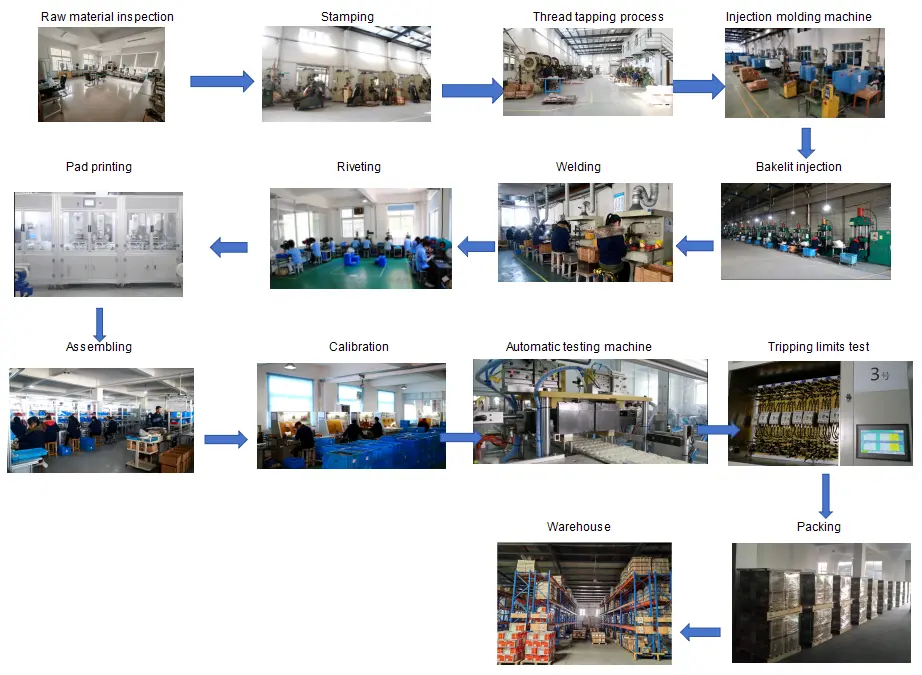

Flux de control de qualitat

Inspecció de matèries primeres → Processament de producció → Línia de muntatge → Prova de característiques de viatge → Prova d'augment de temperatura → Prova de curtcircuit → Prova d'envelliment → Comprovació d'aparença i mida → Embalatge → Inspecció final abans de l'enviament

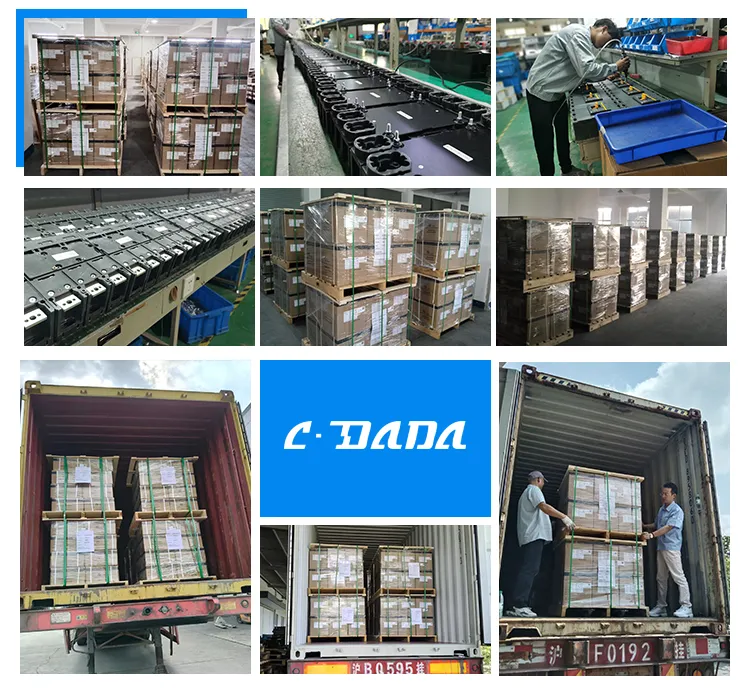

Embalatge i enviament

★ Cartró d'exportació estàndard + palet de fusta per a un transport segur

★ Etiqueta: model, corrent, pol, quantitat, certificat

★ Apte per a la logística marítima, aèria i terrestre

Certificacions

IEC60947-2, GB14048.2, CE, CB, ROHS i altres aprovacions internacionals.

Casos de cooperació amb clients

La sèrie CDADA DAM2 MCCB s'ha subministrat a clients globals, inclosos integradors de sistemes de distribució d'energia, fabricants d'equips industrials, fàbriques d'aparells de commutació, contractistes de construcció i marques OEM a Europa, el sud-est asiàtic, Orient Mitjà, Àfrica i Amèrica del Sud. Oferim un subministrament a granel estable i solucions personalitzades per a socis a llarg termini.
