A 125 15KA Interruptor en miniaturaestà dissenyat per a sistemes elèctrics que requereixen una gran capacitat de corrent i una protecció fiable contra curtcircuits. A diferència dels MCB convencionals de baixa classificació, un dispositiu d'alta capacitat de ruptura de 125 A pot abordar aplicacions de distribució exigents on els corrents de falla poden ser considerablement més alts. Aquest article explica com funciona un MCB 125 15KA, què signifiquen les seves especificacions clau, on es pot utilitzar, com seleccionar-lo i instal·lar-lo correctament i què han d'examinar els equips de compres abans de fer una comanda. També explora les característiques pràctiques de disseny de la sèrie DAB7-125 de Shanghai DaDa Electric Co., Ltd., inclosa la protecció tèrmica magnètica, el disseny de limitació de corrent, terminals de cable grans i una capacitat de ruptura de 15 kA.
Taula de continguts
- Què és un interruptor de circuit en miniatura 125 15KA?
- Per què importa el 125A i el 15KA?
- Com funciona el mecanisme de protecció?
- Quines funcions milloren el rendiment pràctic?
- On es pot utilitzar un MCB 125 15KA?
- Especificacions clau a examinar
- Com seleccionar la configuració correcta
- Consideracions d'instal·lació i manteniment
- Problemes comuns i preocupacions de compra
- Per què Shanghai DaDa Electric Co., Ltd.?
- Preguntes freqüents
- Consideracions finals
Què és un interruptor de circuit en miniatura 125 15KA?
Un interruptor de circuit en miniatura 125 15KA és un dispositiu de protecció d'alta corrent dissenyat per interrompre circuits elèctrics quan es produeixen condicions de corrent anormals. A la designació del producte, "125" generalment identifica un corrent nominal de fins a 125 A, mentre que "15KA" es refereix a una capacitat de ruptura de curtcircuit de 15 kA sota les condicions de prova i estàndard aplicables.
Aquests dos números descriuen diferents característiques elèctriques. La qualificació de 125 A fa referència al corrent que el interruptor està dissenyat per portar en condicions de funcionament especificades. La xifra de 15 kA es refereix al nivell de corrent de curtcircuit potencial que l'interruptor pot interrompre amb seguretat en les condicions especificades.
Aquesta distinció és important quan els enginyers comparen els interruptors automàtics. Un corrent nominal més alt no significa automàticament una capacitat de ruptura de curtcircuits més alta. Tots dos valors s'han d'avaluar en funció de les característiques elèctriques de la instal·lació.

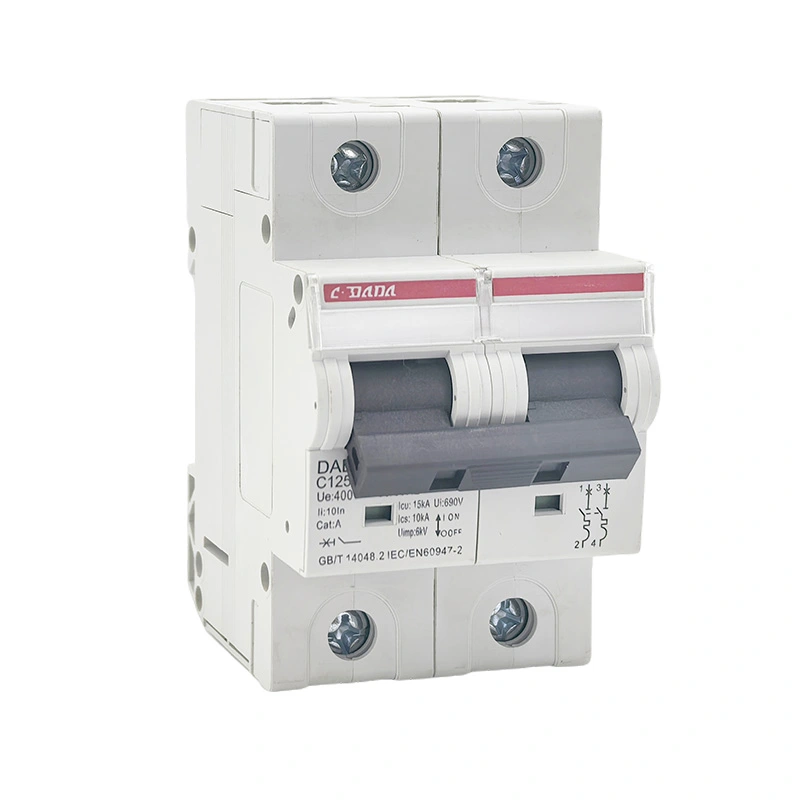

La sèrie DAB7-125 de Shanghai DaDa Electric Co., Ltd. està desenvolupada per a aplicacions de distribució d'energia industrial i comercial. La informació publicada del producte identifica un corrent nominal màxim de 125 A i opcions de gran capacitat de ruptura, incloent 15 kA. El fabricant també especifica una protecció termomagnètica i un disseny limitador de corrent.
Per què importa el 125A i el 15KA?
Els sistemes de distribució elèctrica poden contenir energia de fallada substancial, especialment a prop de transformadors, quadres de distribució, maquinària industrial i càrregues de gran potència. Si un dispositiu de protecció està exposat a un corrent de falla superior a la seva capacitat d'interrupció especificada, les conseqüències poden incloure danys a l'equip, arc excessiu i riscos greus de seguretat.
Una capacitat de ruptura de 15 kA proporciona un marge d'interrupció més gran que molts MCB estàndard de baixa capacitat de ruptura. La idoneïtat real, però, depèn del corrent de curtcircuit potencial al punt d'instal·lació i dels requisits de la norma elèctrica aplicable.
| Paràmetre | Què Indica | Per què importa |
|---|---|---|
| 125A | Corrent nominal | Determina el rang de corrent normal de l'interruptor. |
| 15kA | Alta capacitat d'interrupció de curtcircuits | Ajuda l'interruptor a interrompre els corrents de falla elevats especificats. |
| Viatge termal | Protecció de sobrecàrrega | Respon a condicions de corrent excessiva sostinguda. |
| Viatge magnètic | Protecció contra curtcircuits | Proporciona un funcionament ràpid en condicions d'error greus. |
| Limitació de corrent | Reducció de l'energia de falla | Pot ajudar a limitar l'estrès a l'equip aigües avall. |
Per tant, a l'hora de dissenyar un sistema de distribució, l'interruptor s'ha de seleccionar a partir del càlcul de càrrega real, la classificació del conductor, el càlcul de corrent de falla, la tensió, la freqüència, la configuració de pols i els requisits de coordinació en lloc de només a partir de la classificació actual.
Com funciona el mecanisme de protecció?
Un MCB modern generalment combina dos principis d'activació principals: protecció tèrmica i protecció magnètica. Els dos mecanismes tracten diferents tipus d'esdeveniments de sobreintensitat.
La protecció tèrmica respon a les condicions de sobrecàrrega que persisteixen al llarg del temps. Quan el corrent supera el nivell de funcionament previst, la calor fa que l'element tèrmic funcioni i obri el circuit.
La protecció magnètica està pensada per a condicions de fallada d'alta corrent. Una resposta magnètica forta pot activar el mecanisme d'activació ràpidament quan es produeix un curtcircuit greu.
Quan els contactes se separen durant la interrupció de la falla, es pot formar un arc elèctric. Les estructures internes de gestió de l'arc ajuden a controlar i extingir l'arc durant la interrupció.
La construcció de limitació de corrent pot reduir l'energia que es deixa passar pel circuit durant un esdeveniment de curtcircuit, ajudant a reduir l'estrès als components connectats.
La informació del producte DAB7-125 descriu una funció d'enjugament tèrmica i magnètica, un mecanisme sense disparar i un disseny de limitació de corrent. Aquestes característiques són especialment rellevants per a aplicacions on el dispositiu de protecció ha de respondre de manera coherent tant a sobrecàrregues prolongades com a fallades d'alta intensitat.
Quines funcions milloren el rendiment pràctic?
L'equip de protecció elèctrica no s'avalua només pel seu valor nominal de corrent. La construcció mecànica, el disseny de terminals, els materials de contacte, el mètode de muntatge i els arranjaments de control d'arc intern poden afectar la usabilitat pràctica.
- Alta capacitat de trencament:Una especificació de 15 kA proporciona una capacitat d'interrupció de curtcircuit més alta que molts MCB convencionals de baixa capacitat de ruptura.
- Terminals de cable grans:La sèrie DAB7-125 està dissenyada amb terminals grans adequats per a conductors de coure i alumini de fins a 35 mm² segons la informació publicada pel fabricant.
- Mecanisme sense viatges:L'interruptor pot mantenir la seva funció protectora fins i tot quan el mecanisme d'accionament es manté a la posició ON.
- Indicació positiva de contacte:Una indicació clara de l'estat del contacte pot facilitar la inspecció i el manteniment.
- Funcionament termomagnètic:Es poden abordar diferents condicions de sobreintensitat mitjançant mecanismes de disparament complementaris.
- Muntatge en carril DIN:El muntatge modular simplifica la instal·lació dins d'equips de distribució compatibles.
- Tancament ignífug:La informació publicada DAB7-125 especifica un material de carcassa ignífug PA66.
Aquests detalls són importants per als distribuïdors i integradors de sistemes perquè l'eficiència de la instal·lació i la facilitat de servei poden influir en l'experiència operativa total, no només en el preu de compra inicial.
On es pot utilitzar un MCB 125 15KA?
Es pot considerar un MCB d'alta capacitat de ruptura de 125 A per als sistemes de distribució elèctrica on el corrent del circuit i el nivell de fallada es troben dins del rang de funcionament especificat del dispositiu. Els entorns d'aplicació típics poden incloure instal·lacions industrials, edificis comercials, panells de distribució d'equips i altres circuits de corrent superior.
| Aplicació | Requisit típic | Benefici potencial |
|---|---|---|
| Distribució industrial | Càrregues de corrent més elevades i condicions de falla exigents | Alta capacitat de corrent amb protecció contra curtcircuits |
| Edificis comercials | Protecció de distribució fiable | Protecció modular compacta per a circuits de distribució |
| Sistemes de maquinària | Protecció d'equips elèctrics i alimentadors | Resposta de sobreintensitat tèrmica i magnètica |
| Panells de distribució | Dispositius de protecció eficients en l'espai | Instal·lació de carril DIN i construcció modular |
| Equips que consumeixen energia | Major corrent del circuit | Configuració de corrent nominal de fins a 125 A segons el model seleccionat |
La idoneïtat de l'aplicació sempre s'ha de confirmar amb el disseny elèctric complet. La tensió, la freqüència, el corrent d'error potencial, la mida del conductor, la temperatura ambient, la configuració dels pols i les regles d'instal·lació aplicables poden canviar la selecció adequada del interruptor.
Especificacions clau a examinar
Els compradors sovint se centren en "125A" i "15kA" perquè són fàcils d'entendre. Tanmateix, la contractació professional requereix una revisió de les especificacions més àmplia.
| Especificació | Qüestió de compra |
|---|---|
| Corrent nominal | La valoració seleccionada coincideix amb la càrrega del circuit calculada i la capacitat del conductor? |
| Capacitat de trencament | La capacitat especificada de 15 kA és adequada per al corrent de falla potencial? |
| Tensió nominal | L'interruptor coincideix amb la tensió del sistema i la disposició de distribució? |
| Nombre de pols | El circuit requereix 1P, 2P, 3P, 4P o una altra configuració? |
| Corba de viatge | La característica d'alliberament seleccionada és compatible amb la càrrega connectada? |
| Norma aplicable | El producte compleix l'estàndard requerit per al mercat objectiu i la instal·lació? |
| Capacitat terminal | Els terminals poden acomodar amb seguretat el conductor especificat? |
| Mètode d'instal·lació | Es requereix un muntatge en carril DIN o una altra disposició de muntatge? |
Per exemple, IEC 60947-2 i IEC/EN 60898-1 utilitzen diferents classificacions i marcs de prova per als interruptors automàtics. Per tant, les dades publicades del fabricant poden contenir tant terminologia Icu com Icn en funció de l'estàndard i la categoria de producte. El comprador hauria de verificar exactament quina qualificació s'aplica a la tensió i les condicions de funcionament de la instal·lació prevista.
Com seleccionar la configuració correcta
L'elecció d'un interruptor de circuit en miniatura 125 15KA hauria de començar pel sistema elèctric en lloc del catàleg de productes. Un simple procés de selecció pot reduir el risc de no coincidir l'interruptor amb el circuit.
- Determineu el corrent de disseny.Calcula el corrent de càrrega continua i intermitent esperat.
- Comproveu la classificació del conductor.El dispositiu de protecció s'ha de coordinar amb el corrent admissible del cable en les condicions reals d'instal·lació.
- Determineu el corrent de curtcircuit potencial.La capacitat de ruptura seleccionada ha de ser l'adequada per al nivell de falla al punt d'instal·lació.
- Confirmeu la tensió i la freqüència.Assegureu-vos que l'interruptor estigui classificat per al sistema elèctric.
- Seleccioneu la disposició dels pols.Considereu els requisits per als conductors de fase i neutre.
- Revisar les característiques del viatge.La corba d'interrupció ha de ser adequada per a la càrrega connectada i les condicions esperades d'entrada.
- Confirmar estàndards i certificacions.Comproveu els requisits del mercat objectiu, les especificacions del projecte i les normatives elèctriques locals.
- Verificar la compatibilitat física.Confirmeu les dimensions, la mida del terminal, la compatibilitat amb el carril DIN i l'espai entre panells.
Consideracions d'instal·lació i manteniment
La instal·lació correcta és essencial per a qualsevol dispositiu de protecció d'alta corrent. Fins i tot un interruptor de circuit ben dissenyat no pot compensar conductors de mida incorrecta, terminals solts, tancaments inadequats o pràctiques d'instal·lació inadequades.
- Verifiqueu el model i la classificació de l'interruptor abans de la instal·lació.
- Aïlleu el subministrament elèctric i seguiu el procediment de seguretat aplicable.
- Confirmeu que la secció transversal del conductor és compatible amb el terminal.
- Prepareu correctament els conductors i eviteu els extrems dels cables danyats o pelats incorrectament.
- Premeu els terminals segons els requisits especificats del fabricant.
- Assegureu-vos que l'interruptor estigui ben muntat al carril DIN compatible.
- Comproveu que el recinte ofereix la protecció i l'espai lliure adequats.
- Inspeccioneu els terminals periòdicament per detectar signes de sobreescalfament, decoloració o soltes mecàniques.
- Proveu el sistema de protecció segons els requisits de manteniment de la instal·lació.
Els horaris de manteniment han de reflectir l'entorn i el cicle de treball. Les instal·lacions industrials amb càrregues elevades, canvis freqüents, pols, vibracions o temperatures elevades poden requerir una inspecció més freqüent que els sistemes de distribució interior amb càrrega lleugera.
Problemes comuns i preocupacions de compra
Els compradors de MCB d'alta corrent sovint es troben amb diversos reptes pràctics. Abordar aquests problemes abans de la compra pot evitar retards i problemes d'instal·lació.
Algunes llistes de productes només mencionen una "capacitat de trencament alta" genèrica. Els compradors han de sol·licitar la qualificació exacta, l'estàndard, la tensió i la base de prova.
Seleccionar 125 A sense comprovar la capacitat del cable i el corrent de disseny real pot crear problemes de coordinació.
Els conductors més grans requereixen terminals dissenyats per acceptar l'àrea de secció transversal necessària. La compatibilitat del terminal s'ha de confirmar abans de la compra.
Els compradors internacionals sovint necessiten especificacions tècniques, certificacions, dibuixos i informació del producte per a l'aprovació del projecte.
Un proveïdor professional hauria de poder proporcionar dades clares del producte i ajudar els compradors a entendre les diferències entre el corrent nominal, la capacitat de ruptura, les característiques del viatge i els requisits d'instal·lació.
Per què Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.desenvolupa i fabrica productes de protecció de circuits per a aplicacions elèctriques industrials i comercials. La seva cartera de productes publicada inclou MCB, MCCB, RCBO, RCCB i equips de protecció de circuits relacionats.
La sèrie DAB7-125 està posicionada per a aplicacions que requereixen una capacitat de corrent més alta i una gran capacitat de trencament de curtcircuits. Les especificacions publicades inclouen una gran capacitat de ruptura de 15 kA, funció d'encesa magnètica tèrmica, disseny de limitació de corrent, indicació de contacte positiu i terminals adequats per a conductors més grans. :contentReference[oaicite:1]{index=1}
La informació de fàbrica del fabricant també descriu tallers dedicats d'estampació, soldadura per punts, reblats, modelat per injecció i muntatge, que donen suport a la producció de productes MCB i MCCB. :contentReference[oaicite:2]{index=2}
Per als distribuïdors, majoristes elèctrics, constructors de panells i clients OEM, aquest tipus de capacitat de fabricació pot ser útil quan el subministrament coherent del producte, la documentació tècnica i el suport de configuració són parts importants d'una decisió de compra.
| Requisit del comprador | Característica DAB7-125 rellevant |
|---|---|
| Protecció de circuits d'alta corrent | Corrent nominal de fins a 125 A |
| Requisits més elevats de curtcircuit | Capacitat de trencament de fins a 15 kA segons la informació publicada del producte |
| Protecció de sobrecàrrega | Funció de viatge tèrmic |
| Resposta en curtcircuit | Funció de viatge magnètic |
| Conductors més grans | Terminals de cable grans dissenyats per a conductors de fins a 35 mm² segons la informació del fabricant |
| Instal·lació de panells | Disseny modular de muntatge en carril DIN |
Les especificacions del producte sempre s'han de confirmar amb la documentació tècnica més recent abans de l'aprovació final del projecte, especialment quan l'interruptor s'instal·larà en un entorn de corrent de fallada alta o un sistema elèctric regulat.
Preguntes freqüents
15KA es refereix a una capacitat de ruptura de curtcircuit de 15kA sota les condicions de prova especificades aplicables. Indica el nivell de corrent de curtcircuit potencial que el dispositiu està dissenyat per interrompre d'acord amb la seva qualificació i estàndard aplicables.
No. La selecció ha de tenir en compte la capacitat del conductor, les característiques de càrrega, la tensió del sistema, les condicions ambientals, el corrent de falla, la configuració dels pols i els requisits elèctrics aplicables.
125A s'associa amb el corrent nominal de l'interruptor, mentre que 15kA es refereix a la seva capacitat d'interrupció de curtcircuit. Descriuen diferents característiques del dispositiu de protecció.
Es pot considerar per a circuits de distribució industrial adequats quan el sistema elèctric es troba dins de les classificacions i els requisits d'instal·lació especificats del producte.
No. La capacitat de ruptura és només un factor de selecció. També s'han d'avaluar la tensió, el corrent nominal, les característiques de l'encesa, la coordinació del conductor, la configuració dels pols i les condicions d'instal·lació.
La protecció tèrmica aborda les condicions de sobrecàrrega sostinguda, mentre que la protecció magnètica respon ràpidament a condicions de fallada d'alta intensitat, com ara curtcircuits.
La informació publicada per Shanghai DaDa Electric DAB7-125 indica que els seus grans terminals de cable són adequats per a cables de coure i alumini de fins a 35 mm². La disposició exacta del conductor sempre s'ha de confirmar amb la documentació tècnica actual abans de la instal·lació.
Els compradors han de sol·licitar la fitxa tècnica, les normes aplicables, la tensió nominal, les dades de capacitat de ruptura, les característiques del viatge, els dibuixos dimensionals, la informació del terminal, les certificacions i els detalls d'embalatge rellevants per al mercat de destinació.
Consideracions finals
Un interruptor de circuit en miniatura 125 15KA aborda una combinació específica de requisits: capacitat de corrent relativament alta i capacitat d'interrupció de curtcircuits millorada. Per als enginyers i equips de compres, entendre què representa cada qualificació és essencial per prendre la decisió tècnica correcta.
Les consideracions més importants van més enllà de les xifres "125A" i "15kA". Una avaluació completa ha d'incloure la tensió nominal, el corrent de falla, les característiques de l'encesa, la configuració dels pols, la compatibilitat del conductor, les normes aplicables, l'entorn d'instal·lació i les dimensions físiques.
La sèrie DAB7-125 de Shanghai DaDa Electric Co., Ltd. combina una protecció d'alt corrent amb un funcionament termomagnètic, un disseny de limitació de corrent, terminals de cable grans i una capacitat de trencament publicada de fins a 15 kA. Aquestes característiques fan que el producte sigui rellevant per a una sèrie d'aplicacions de distribució industrial i comercial quan s'adapta correctament al sistema elèctric.
