AnMCCB amb protecció contra fuitescombina les funcions d'interruptor de caixa modelada convencional amb protecció de corrent residual en una solució coordinada. Per a edificis comercials, instal·lacions industrials, fabricants d'equips i contractistes elèctrics, això pot abordar un repte comú: protegir un circuit d'alimentació de sobrecàrregues i curtcircuits alhora que detecta corrents de fuga potencialment perilloses.
La clau no és simplement triar un interruptor amb més funcions. El dispositiu ha de coincidir amb la tensió del sistema, el corrent nominal, les condicions de curtcircuit, la configuració dels pols, la configuració del corrent de fuga, l'entorn d'instal·lació i els requisits de coordinació. Aquesta guia explica com funciona la tecnologia, quins problemes aborda i què haurien de verificar els compradors abans d'especificar un MCCB amb protecció contra fuites.
Taula de continguts
- 1. Què és un MCCB amb protecció contra fuites?
- 2. Com funciona la protecció contra fuites?
- 3. Quins problemes elèctrics pot resoldre?
- 4. Per què combinar MCCB i protecció contra fuites?
- 5. On s'utilitza un MCCB amb protecció contra fuites?
- 6. Què haurien de comprovar els compradors abans de la selecció?
- 7. Explicació dels paràmetres clau
- 8. MCCB amb protecció contra fuites vs. dispositius de protecció separats
- 9. Consideracions d'instal·lació i manteniment
- 10. Shanghai DaDa Electric Co., Ltd. i solucions de protecció contra fuites
- 11. Preguntes freqüents
- 12. Conclusió
1. Què és un MCCB amb protecció contra fuites?
Un disjuntor de caixa modelat, comunament anomenat MCCB, està dissenyat per protegir els circuits elèctrics de baixa tensió contra condicions com ara sobrecàrregues i curtcircuits. A diferència d'un interruptor de protecció bàsic, un MCCB es pot seleccionar a través d'una àmplia gamma de classificacions de corrent i capacitats d'interrupció, el que el fa adequat per a sistemes de distribució comercials i industrials.
AnMCCB amb protecció contra fuitesafegeix detecció de corrent residual o fuga a terra a aquestes funcions de protecció convencionals. Quan es detecta un corrent de fuga anormal i arriba al nivell de funcionament configurat, el mecanisme de protecció pot iniciar un viatge i desconnectar el circuit afectat.
Aquesta combinació és especialment útil quan els dissenyadors elèctrics volen múltiples capes de protecció sense crear una disposició de panells innecessàriament complicada. Els productes comercials estan disponibles com a solucions de corrent residual integrades MCCB-plus o com a MCCB combinats amb mòduls de corrent residual compatibles. L'IEC 60947-2 inclou requisits per als interruptors automàtics que incorporen protecció de corrent residual, mentre que els fabricants poden proporcionar diferents configuracions i rangs d'ajust.
2. Com funciona la protecció contra fuites?
En un circuit elèctric saludable, el corrent que flueix pels conductors de sortida hauria de correspondre adequadament amb el corrent que torna pel circuit. Una condició de fuga es produeix quan una part del corrent pren un camí no desitjat, com ara el deteriorament de l'aïllament, l'equip connectat o una persona en contacte amb una part alimentada.
La protecció contra fuites controla el corrent residual associat a aquest desequilibri. Si el corrent residual mesurat supera el llindar de funcionament configurat per al dispositiu, el sistema de protecció envia un senyal d'activació al mecanisme MCCB.
Depenent del disseny del producte, la protecció contra fuites pot proporcionar corrent de funcionament residual ajustable, retard de temps, funcionalitat de prova, indicació d'alarma o altres funcions de monitorització. Els productes comercials de protecció contra fuites MCCB demostren que els paràmetres de sensibilitat i retard poden variar significativament segons l'aplicació prevista.
Per què és diferent de la protecció contra sobrecàrregues?
La protecció contra sobrecàrregues i la protecció contra fuites responen a diferents problemes. Un circuit sobrecarregat pot extreure un corrent excessiu perquè hi ha massa càrregues connectades o perquè l'equip està funcionant més enllà de la seva capacitat prevista. Tanmateix, una fallada de fuita es refereix al corrent que s'escapa del seu camí conductor previst.
Per tant, només augmentar la capacitat de protecció contra sobrecàrregues no proporciona automàticament una protecció adequada contra fuites. Les dues funcions s'han de considerar per separat a l'hora de dissenyar un sistema de distribució elèctrica.
3. Quins problemes elèctrics pot resoldre?
Els equips elèctrics utilitzats en fàbriques, edificis comercials i projectes d'infraestructura poden funcionar durant llargs períodes en condicions exigents. La humitat, la pols, l'envelliment de l'aïllament, els danys mecànics, els errors d'instal·lació i el deteriorament de l'equip poden contribuir a camins de corrent anormals.
L'aïllament danyat o envellit pot crear camins de corrent no desitjats que poden no comportar-se com un curtcircuit convencional.
La protecció de corrent residual pot ajudar a detectar condicions de fuites que requereixen una ràpida desconnexió del circuit.
La combinació de funcions de protecció pot simplificar la disposició en comparació amb l'ús de diversos components independents.
El nivell de protecció real depèn del sistema elèctric complet, la configuració del dispositiu i les condicions d'instal·lació. Per tant, un MCCB amb protecció contra fuites s'ha de tractar com una part d'un esquema de protecció dissenyat correctament i no com una solució universal per a cada risc elèctric.
4. Per què combinar MCCB i protecció contra fuites?
Per a molts projectes elèctrics, l'atractiu principal és la capacitat de fer front a diversos requisits de protecció dins d'una disposició coordinada del dispositiu. Això pot ser valuós quan l'espai del panell, el temps d'instal·lació i la coordinació del sistema són importants.
1. Múltiples funcions de protecció
Un dispositiu configurat correctament pot proporcionar protecció contra sobrecàrregues, curtcircuits i corrent residual dins de la mateixa arquitectura de protecció. Això facilita als enginyers establir una estratègia de protecció definida per a un circuit d'alimentació o distribució.
2. Disseny de panells més eficient
Els components de protecció integrats o molt coincidents poden reduir la necessitat de dispositius, cablejats i arranjaments de muntatge separats. Els fabricants de MCCB protegits contra corrent residual destaquen específicament la instal·lació compacta i els requisits de components reduïts com a avantatges pràctics.
3. Protecció ajustable
Alguns productes proporcionen llindars de corrent residual ajustables i retards de temps. Això permet que la disposició de protecció s'adapti a diferents circuits en lloc de dependre d'una configuració fixa per a cada aplicació.
4. Planificació del sistema més fàcil
Quan es consideren conjuntament els requisits de sobrecàrrega, curtcircuit i fuites, els enginyers poden avaluar l'estratègia de protecció completa en lloc de seleccionar components individuals de manera independent.
5. On s'utilitza un MCCB amb protecció contra fuites?
L'aplicació adequada depèn del disseny elèctric, els requisits locals i les especificacions del producte. Les àrees d'aplicació típiques inclouen:
- Taulers de distribució d'edificis comercials
- Sistemes de distribució d'energia industrial
- Equips de producció de fàbrica
- Alimentadors de motors i maquinària
- Tallers i instal·lacions de fabricació
- Instal·lacions d'infraestructures i serveis públics
- Equips elèctrics que requereixen control de fuites a terra
- Sistemes de distribució on l'espai del panell és limitat
- Projectes que requereixen protecció coordinada contra sobrecàrregues, curtcircuits i corrent residual
Els MCCB s'utilitzen àmpliament en la distribució industrial i comercial perquè les seves capacitats actuals i les seves capacitats d'interrupció poden cobrir aplicacions més enllà de la gamma típica d'interruptors petits.
6. Què haurien de comprovar els compradors abans de la selecció?
La selecció d'un MCCB amb protecció contra fuites basada només en l'amperatge nominal pot crear problemes durant la instal·lació. Els compradors haurien de proporcionar al fabricant o enginyer elèctric suficient informació del sistema abans de confirmar un model.
- Corrent nominal:Determineu la càrrega contínua esperada i seleccioneu un valor nominal de corrent adequat basat en el disseny del circuit complet.
- Tensió de funcionament:Confirmeu la tensió del sistema i si el producte és adequat per a l'aplicació de CA prevista.
- Nombre de pols:Comproveu si el sistema requereix 3P, 4P o una altra configuració.
- Capacitat de curtcircuit:Verifiqueu el corrent de falla possible disponible i assegureu-vos que l'interruptor té una capacitat d'interrupció adequada.
- Sensibilitat de fuites:Determineu el corrent residual de funcionament necessari per a l'estratègia de protecció prevista.
- Retard de temps:Considereu si cal un funcionament instantani o una resposta retardada per a la coordinació amb dispositius aigües amunt o aigües avall.
- Condicions d'instal·lació:Reviseu la temperatura ambient, el recinte, la humitat, l'altitud i altres factors ambientals rellevants.
- Normes i certificacions:Confirmar els estàndards i aprovacions requerides al mercat objectiu.
7. Explicació dels paràmetres clau
Els paràmetres següents són especialment importants quan es comparen diferents productes de protecció contra fuites MCCB.
| Paràmetre | Per què importa | Què haurien de confirmar els compradors |
|---|---|---|
| Corrent nominal (in) | Defineix el nivell de corrent per al qual està dissenyat l'interruptor en condicions especificades. | Relacioneu l'interruptor amb la càrrega del circuit i el disseny del conductor. |
| Tensió nominal (Ue) | Defineix la tensió elèctrica de funcionament de l'aplicació. | Confirmeu la compatibilitat amb la tensió del sistema. |
| Capacitat de ruptura | Indica el corrent de falla que el interruptor pot interrompre amb seguretat en condicions de prova especificades. | Compareu la valoració del producte amb el corrent de curtcircuit disponible. |
| Configuració de corrent de fuga | Determina el nivell de corrent residual al qual funciona la protecció contra fuites. | Confirmeu la sensibilitat i el rang d'ajust necessaris. |
| Retard de temps | Pot ajudar a coordinar la protecció contra fuites amb altres dispositius de protecció. | Comproveu si la resposta requerida és instantània o retardada. |
| Nombre de pols | Determina quins conductors estan commutats i protegits. | Confirmeu 3P, 4P o una altra configuració necessària. |
| Normes | Proporciona un marc per al rendiment i les proves del producte. | Verificar els requisits IEC, regionals i del projecte aplicables. |
Per exemple, els productes comercials actuals amb protecció de corrent residual poden oferir diferents combinacions de corrent nominal, configuració de pols, tensió de funcionament i capacitat de ruptura. Aquestes especificacions s'han de contrastar sempre amb la fitxa de dades real del producte en lloc de suposar-les només a partir de la categoria de producte.
8. MCCB amb protecció contra fuites vs. dispositius de protecció separats
Tant els acords de protecció integrats com els separats poden ser tècnicament adequats. La millor configuració depèn de l'arquitectura elèctrica del projecte, els requisits d'espai, l'estratègia de coordinació i les preferències de contractació.
| Consideració | MCCB amb protecció contra fuites | Disposició de protecció separada |
|---|---|---|
| Disseny del panell | Pot proporcionar una disposició compacta. | Pot requerir espai de muntatge addicional. |
| Cablejat | Pot reduir la interconnexió entre components de protecció separats. | Pot requerir cablejat i coordinació addicionals. |
| Funcions de protecció | Dissenyat al voltant d'una disposició de protecció combinada. | Les funcions es poden seleccionar de manera independent. |
| Manteniment | Menys components separats poden simplificar la inspecció. | Els components individuals es poden substituir per separat segons el disseny. |
| Personalització | Depèn de les configuracions disponibles de l'interruptor i la protecció contra fuites. | Pot oferir flexibilitat combinant diferents dispositius. |
El punt important és que la integració no significa automàticament idoneïtat. La combinació seleccionada encara ha de satisfer els requisits elèctrics de la instal·lació.
9. Consideracions d'instal·lació i manteniment
La instal·lació correcta és tan important com la selecció del trencador correcte. Fins i tot un MCCB ben dissenyat amb protecció contra fuites pot no oferir el rendiment previst si el cablejat, la disposició de la connexió a terra, la configuració o l'entorn d'instal·lació són incorrectes.
Comproveu el cablejat amb cura
Seguiu el diagrama de cablejat del fabricant i les instruccions d'instal·lació. Els conductors de fase i neutre, si s'escau, s'han de disposar correctament perquè el sistema de detecció de corrent residual funcioni de la manera prevista.
Verifiqueu la configuració de fuites
No suposeu que la configuració de corrent de fuga més baixa disponible és automàticament adequada. La configuració ha de correspondre a la funció de protecció prevista i a les característiques elèctriques del circuit.
Considereu la selectivitat
Els grans sistemes de distribució poden contenir múltiples dispositius de protecció. Les seves característiques de funcionament s'han de revisar conjuntament perquè una fallada aigües avall adequada no desconnecti innecessàriament una part molt més gran de la instal·lació.
Realitzar proves funcionals
Quan el producte ofereix una funció de prova, les proves han de seguir el procediment recomanat pel fabricant i els requisits aplicables a la instal·lació. Alguns dispositius de corrent residual ofereixen funcions de prova i funcions de control addicionals.
10. Shanghai DaDa Electric Co., Ltd. i solucions de protecció contra fuites
Shanghai DaDa Electric Co., Ltd. ofereix solucions MCCB dissenyades per a aplicacions on la protecció de circuits convencionals i la protecció contra fuites necessiten treballar conjuntament. La seva sèrie DAM1L és un exemple d'un MCCB amb protecció de corrent residual integrada, dissenyat per a aplicacions com ara sistemes elèctrics d'edificis, llocs industrials i altres entorns de distribució de baixa tensió.

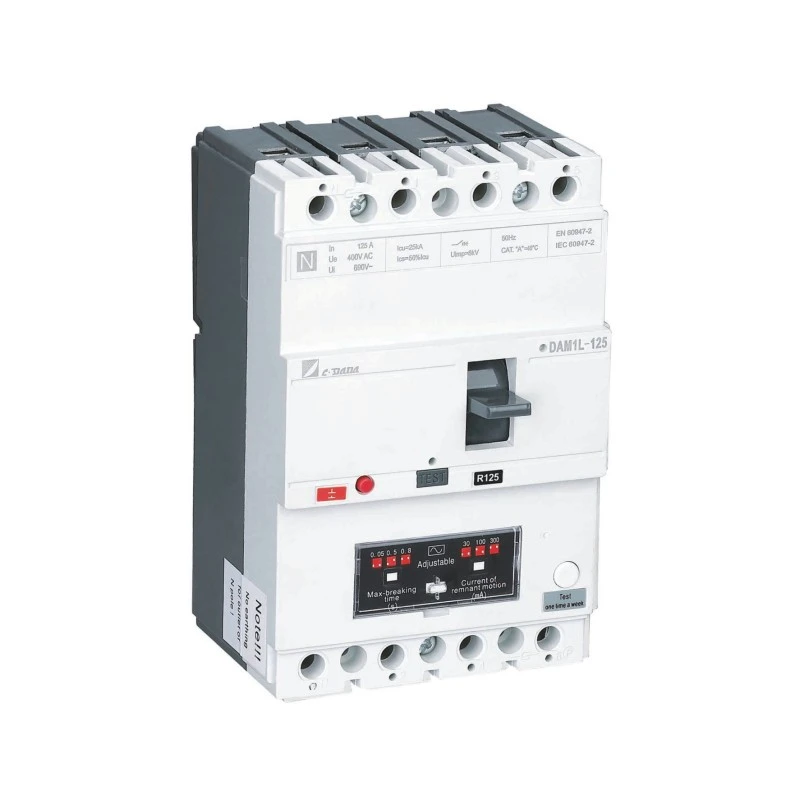

La informació del producte indica configuracions com ara la construcció de quatre pols, un ampli rang de corrent nominal i una protecció ajustable contra fuites a terra. Depenent del model, el corrent de funcionament de fuga es pot configurar en un rang especificat, permetent que l'estratègia de protecció s'adapti a diferents aplicacions.
Per als compradors estrangers, distribuïdors, constructors de panells i contractistes elèctrics, l'enfocament més útil és proporcionar al proveïdor els requisits del projecte abans de sol·licitar un pressupost. Això ajuda a determinar si la classificació actual requerida, la disposició dels pols, la configuració de fuites, la capacitat de ruptura i la certificació estan disponibles en la configuració prevista.
Informació per incloure en una consulta
- Corrent nominal requerit
- Tensió i freqüència del sistema
- Nombre de pols
- Sensibilitat de corrent de fuga requerida
- Funció de retard de temps necessària
- Corrent de curtcircuit esperat o capacitat de ruptura requerida
- Entorn d'instal·lació
- Mercat objectiu i requisits de certificació
- Quantitat requerida
- Requisits OEM o personalitzats, si escau
Proporcionar aquests detalls al principi pot fer més eficient la comunicació tècnica i reduir el risc de seleccionar un interruptor que no coincideixi amb la instal·lació final.
11. Preguntes freqüents
La protecció contra fuites detecta el corrent residual causat per un camí de corrent no desitjat i pot iniciar l'activació de l'interruptor quan s'arriba al llindar de funcionament configurat. Aborda una condició diferent de la protecció convencional contra sobrecàrregues i curtcircuits.
No. Un MCCB normal ofereix funcions com ara protecció contra sobrecàrregues i curtcircuits, mentre que una configuració protegida contra fuites afegeix detecció i protecció de corrent residual.
La protecció contra fuites pot ajudar a detectar certs camins de corrent anormals que poden contribuir a riscos elèctrics. Tanmateix, la prevenció d'incendis depèn de la instal·lació elèctrica completa, l'estat de l'equip, la configuració de protecció i les mesures de seguretat aplicables.
No hi ha una configuració única adequada per a cada instal·lació. El valor adequat depèn de l'objectiu de protecció, les característiques del circuit, l'equip i els requisits elèctrics aplicables. La configuració ha de ser determinada per personal qualificat.
Normalment, una configuració MCCB es dissenya al voltant de les funcions de protecció d'interruptors convencionals, però les funcions de protecció exactes depenen del model específic i de la configuració de la unitat de control. Comproveu sempre la documentació tècnica del fabricant.
IEC 60947-2 és una norma important per als interruptors de baixa tensió i inclou requisits rellevants per als interruptors automàtics que incorporen protecció de corrent residual. També es poden aplicar normes regionals i requisits específics del projecte.
Sí, els models adequats es poden utilitzar en aplicacions de distribució i equips industrials quan les seves classificacions elèctriques, característiques de protecció i especificacions ambientals coincideixen amb la instal·lació.
Proporcioneu el corrent, la tensió, els pols, la capacitat de ruptura, la configuració de corrent de fuga, el requisit de retard, les condicions d'instal·lació, la quantitat i la certificació d'objectius necessaris. Això proporciona al fabricant la informació suficient per recomanar una configuració adequada.
12. Conclusió
Un MCCB amb protecció contra fuites aborda dues àrees importants de protecció elèctrica: la protecció convencional contra sobreintensitat i la detecció de corrent residual. En incorporar aquestes funcions a una solució coordinada, pot ajudar a simplificar els dissenys de distribució d'energia on la seguretat elèctrica, l'espai del panell i la coordinació del sistema són importants.
El pas més important és mirar més enllà del nom del producte. El corrent nominal, la tensió de funcionament, la capacitat de ruptura, la configuració dels pols, la sensibilitat a les fuites, el retard de temps, les condicions d'instal·lació i els estàndards aplicables influeixen en si un MCCB particular és adequat per a un projecte.
Per als compradors que avaluen MCCB protegits contra fuites per a edificis comercials, instal·lacions industrials, panells de distribució o aplicacions OEM, treballar directament a partir dels requisits elèctrics reals és la manera més fiable d'identificar una configuració adequada.
