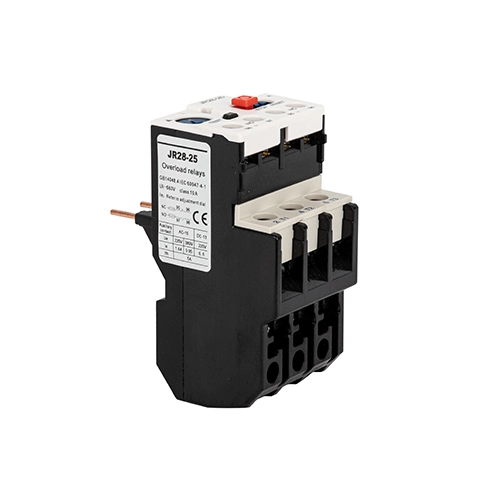

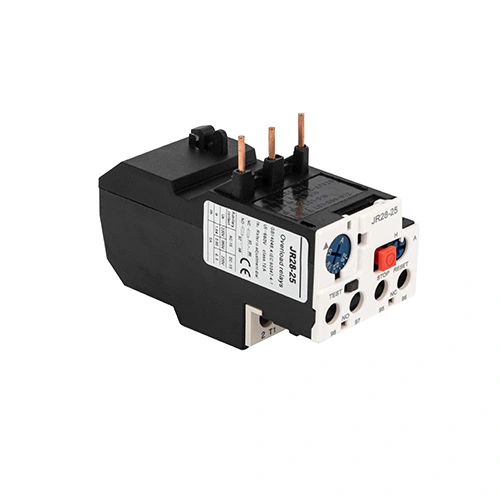

Relé de sobrecàrrega tèrmica JR28

Protegiu els vostres motors amb el relé de sobrecàrrega tèrmica JR28, una solució de protecció robusta i intel·ligent desenvolupada per CDADA, un fabricant fiable a la Xina. Dissenyat per a una integració perfecta amb els contactors de la sèrie CDADA D (D9 a D150), el relé JR28 ofereix una defensa integral contra:

● Sobrecàrregues

● Fallada de fase (pèrdua d'una fase)

● Temps d'arrencada del motor excessivament llargs

● Parada prolongada del rotor

Amb un ampli rang de corrent ajustable des de 0,1 A fins a 140 A, la sèrie JR28 cobreix aplicacions des de petits ventiladors fins a grans bombes i compressors industrials. Disposa d'un botó de prova per a la verificació del circuit de control, un indicador de viatge clar, selecció de reinici manual o automàtic i una coberta segellada per evitar ajustaments no autoritzats. Construït amb tecnologia tèrmica bimetàl·lica provada i compatible amb IEC 60947-4-1, el CDADA JR28 garanteix una protecció del motor fiable i fàcil de mantenir en entorns exigents a tot el món.

Especificacions clau

Sèrie: Relé de sobrecàrrega tèrmica JR28

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Compatibilitat: Dissenyat per a contactors D9, D12, D18... fins a D150 (sèrie LC1-D/F)

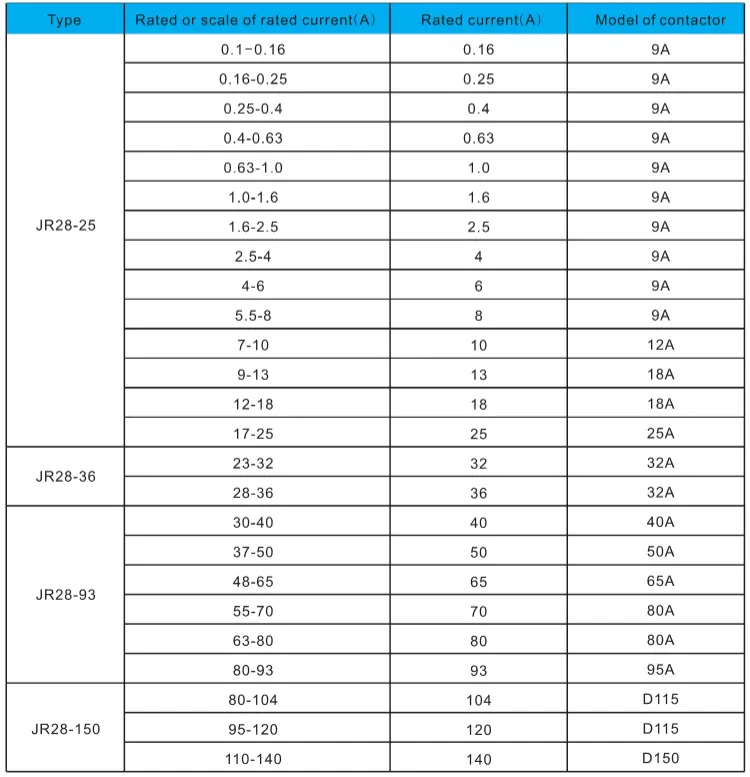

Interval de corrent nominal: 0,1 A - 140 A (diversos models: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Pols: 3 pols (controla totes les fases per detectar un desequilibri)

Funcions de protecció:

★ Sobrecàrrega tèrmica

★ Detecció de fallades de fase

★ Monitorització llarga del temps d'inici

★ Protecció de parada del rotor

Mode de restabliment: manual o automàtic (mitjançant interruptor selector)

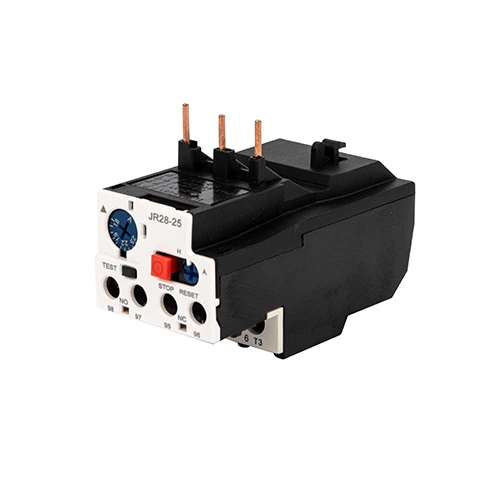

Botó de prova: simula un dispar: activa els contactes auxiliars NO i NC

Botó d'aturada: només obre el contacte NC (per a la senyalització d'emergència)

Indicador de viatge: el senyalador visual mostra l'estat d'interrupció

Bloqueig de configuració: la coberta es pot segellar per a un funcionament a prova de manipulacions

Contactes auxiliars: estàndard 1NO + 1NC (per a alarmes, retroalimentació de PLC o enclavaments)

Muntatge: Disseny encaixat directament sobre contactors CDADA compatibles

Certificació: Compleix amb IEC/EN 60947-4-1 (documentació CE disponible)

Per què triar el relé de sobrecàrrega tèrmica CDADA JR28?

★  Amplia cobertura actual

De 0,1 A a 140 A: admet tot, des de motors HP fraccionats fins a unitats industrials de 110 kW +.

★ Compatibilitat total amb els contactors de la sèrie D

Dissenyat per adaptar-se a D9 a D150, garanteix una perfecta coordinació mecànica i tèrmica.

★ Funcions de diagnòstic avançat

★ El botó TEST verifica el cablejat de control sense interrupció de l'alimentació

★ El botó STOP permet la senyalització externa

★ L'indicador de viatge accelera la resolució de problemes

★ Fiabilitat de grau industrial

Veritable mecanisme tèrmic bimetàl·lic (no electrònic): immune a EMI, pics de tensió i errors de programari.

★ Preparat per a la seguretat i el compliment

La coberta segellada compleix els requisits d'auditoria ISO, CE i de fàbrica per a la configuració bloquejada.

★ Protecció rendible

Prevé l'esgotament del motor, redueix el temps d'inactivitat i allarga la vida útil de l'equip, ideal per a OEM i integradors de sistemes.

★ Els detalls de l'embalatge varien segons el producte. Proporcionem aquesta informació a les nostres cotitzacions i llistes d'embalatge. Els cartrons d'exportació estàndard estan dissenyats per a una paletització i una càrrega de contenidors òptimes.

Aplicacions típiques

★ Conjunts d'arrencada del motor: emparellats amb contactors per a bombes, ventiladors, transportadors

★ Sistemes HVAC: refrigeradors, torres de refrigeració, controladors d'aire

★ Aigua i aigües residuals: bombes submergibles i centrífugues

★ Fabricació: Mescladors, extrusores, línies d'envasament

★ Mineria i construcció: trituradores, polipasts, ventiladors

Preguntes freqüents

P1: Quina diferència hi ha entre les sèries JR28 i LRD?

A1: Tots dos són relés de sobrecàrrega tèrmica de CDADA. La sèrie JR28 admet corrents més altes (fins a 140 A) i està dissenyada per a contactors més grans (fins a D150), mentre que LRD normalment cobreix rangs més baixos (fins a ~ 104 A). Funcionalment, ofereixen una protecció similar, però JR28 està optimitzat per a un ús industrial resistent.

P2: Puc utilitzar el relé de sobrecàrrega tèrmica JR28 amb contactors que no siguin CDADA?

A2: Tot i que és possible en alguns casos, el rendiment òptim i el suport de la garantia requereixen l'aparellament amb els contactors de la sèrie D CDADA (D9–D150). L'ajust mecànic, la dissipació de calor i les corbes de coordinació es validen com a sistema.

P3: Com funciona la protecció contra fallades de fase a JR28?

A3: Si es perd una fase, els dos conductors restants porten un corrent desequilibrat, provocant un escalfament asimètric a les tires bimetàl·liques. El JR28 detecta aquest desequilibri i dispara més ràpid que amb una sobrecàrrega normal, evitant danys al bobinatge del motor.

P4: El reinici manual és més segur que el reinici automàtic?

A4: Sí, per a sistemes crítics. El reinici manual obliga l'operador a inspeccionar i esborrar l'error abans de reiniciar-lo. El restabliment automàtic és adequat per a equips desatesos o remots on es prioritza la continuïtat (p. ex., bombes de refrigeració).

P5: Per què triar CDADA JR28 en lloc de marques globals?

A5: CDADA ofereix:

● Veritable mecanisme diferencial tèrmic amb alta precisió

● Compatibilitat total amb els contactors D9–D150: fiabilitat plug-and-play

● Prova, atura, reinicia i segella les funcions en una unitat compacta

● Preus competitius amb qualitat conforme a la CE

● Suport tècnic ràpid i documentació en anglès per a clients globals
