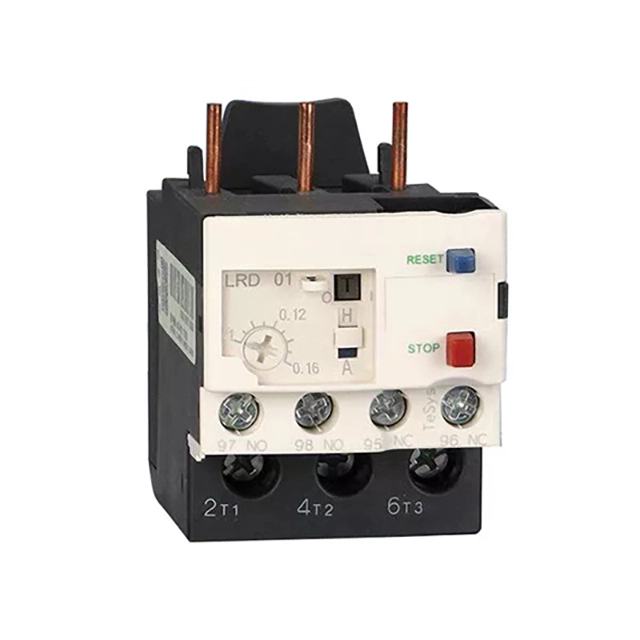

Relé de sobrecàrrega tèrmica LRD

Protegiu els vostres motors de danys costosos amb el relé de sobrecàrrega tèrmica CDADA LRD, som un proveïdor professional que pot oferir productes per a una protecció de motors fiable i intel·ligent en aplicacions industrials i comercials. Dissenyat per funcionar perfectament amb els contactors de la sèrie D CDADA (D09–D95), el relé LRD ofereix una defensa integral contra:

● Sobrecàrregues

● Fallada de fase (pèrdua de fase)

● Temps d'inici excessivament llargs

● Parada prolongada del rotor

Amb un rang de corrent ajustable de 0,1 A a 104 A, opcions de restabliment manual o automàtic i un botó de prova integrat per a la verificació del circuit i la simulació de viatge, la sèrie LRD garanteix la seguretat i la facilitat de manteniment. L'indicador de viatge ofereix un estat visual clar, mentre que la coberta segellada evita canvis de configuració no autoritzats, ideal per a entorns durs o regulats. Certificat per a ús global i compatible amb contactors muntats en carril DIN estàndard, el relé tèrmic LRD de CDADA és l'opció intel·ligent per a conjunts complets d'arrencada de motor.

Especificacions clau

Sèrie: LRD Thermal Overload Relay

Marca: CDADA | Fabricant: Shanghai DADA Electric CO.,LTD

Compatibilitat: parells amb contactors D09-D95 (sèrie LC1-D)

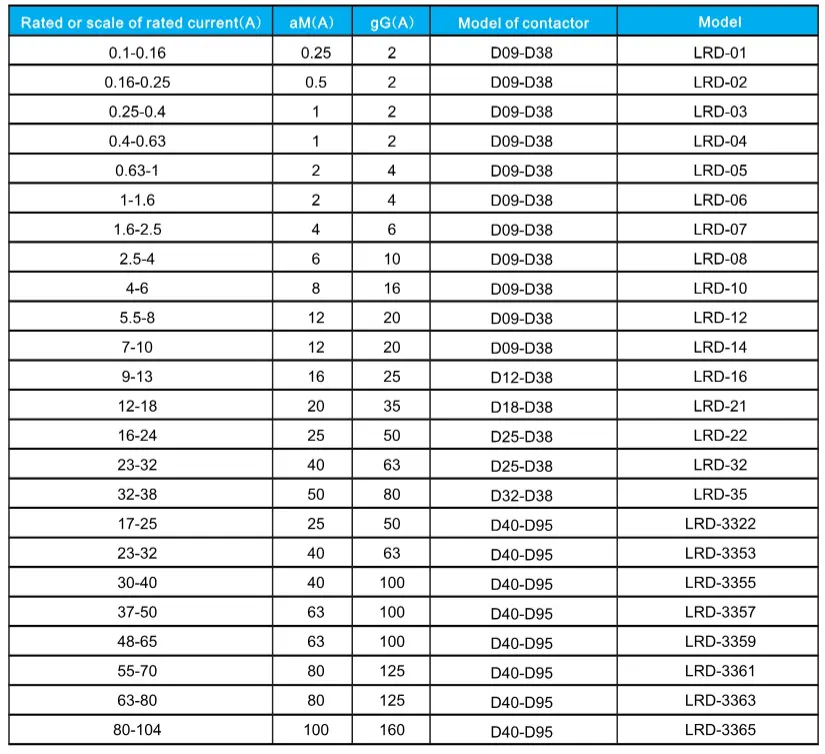

Interval de corrent nominal: 0,1 A - 104 A (disponibles diversos models)

Pols: 3 pols (controla totes les fases per detectar un desequilibri)

Funcions de protecció:

★ Sobrecàrrega tèrmica

★ Detecció de fallades de fase

★ Monitorització llarga del temps d'inici

★ Protecció de parada del rotor

Mode de restabliment: manual o automàtic (interruptor selector)

Botó de prova: simula un dispar: activa els contactes auxiliars NO i NC

Botó d'aturada: només obre el contacte NC (per a la senyalització d'aturada d'emergència)

Indicador de viatge: el senyalador visual mostra l'estat d'interrupció

Bloqueig de configuració: la coberta es pot segellar per evitar manipulacions

Contactes auxiliars: estàndard 1NO + 1NC (per a circuits d'alarma, PLC o enclavament)

Muntatge: es munta directament en contactors CDADA compatibles (disseny a pressió)

Certificació: conforme a IEC 60947-4-1 (documentació CE disponible)

Per què triar el relé de sobrecàrrega tèrmica CDADA LRD?

★  Protecció completa del motor

Va més enllà de la sobrecàrrega bàsica: detecta pèrdues de fase, arrencades llargues i parades que poden destruir motors en silenci.

★ Integració perfecta del contactor

El disseny encaixat s'adapta perfectament als contactors CDADA D09–D95, no calen suports ni adaptadors.

★ Funcions fàcils de mantenir

★ El botó TEST verifica el circuit de control sense encendre el cicle

★ L'indicador de viatge clar accelera la resolució de problemes

★ La coberta segellada compleix els requisits d'auditoria de seguretat

★  Funcionament flexible

Trieu el reinici manual (per a sistemes crítics per a la seguretat) o el reinici automàtic (per a equips desatesos).

★ Compatibilitat global

L'ampli ventall de corrent abasta bombes petites fins a grans motors industrials, ideals per als OEM que exporten a tot el món.

★ Seguretat rendible

Evita l'esgotament del motor, redueix el temps d'inactivitat i evita reparacions costoses: ROI en setmanes.

★ Sol·licitem activament comentaris dels clients i del mercat, realitzem auditories internes periòdiques, invertim en formació del personal i noves tecnologies, i fem una comparació amb les millors pràctiques del sector.

★ Els nostres preus són competitius. No ens posicionem com els més barats, sinó que ofereixen el millor valor: qualitat superior, certificació completa i suport de servei sòlid en comparació amb molts fabricants més petits.

Aplicacions típiques

Conjunts d'arrencada de motor: aparellats amb contactors per a bombes, ventiladors, compressors

Sistemes de transport: protegeix contra les parades induïdes per embussos

Unitats HVAC: Protegeix els refrigeradors i bufadors dels desequilibris de fase

Maquinària Agrícola: Bombes de reg en zones rurals amb reixetes inestables

Taulers de control OEM: compactes, fiables i fàcils de connectar

Preguntes freqüents (FAQ)

P1: Quina diferència hi ha entre un relé de sobrecàrrega tèrmica i un MPCB?

A1:

● MPCB (p. ex., GV2/GV3): combina curtcircuit + sobrecàrrega + aïllament en un sol dispositiu.

● Relé tèrmic (LRD): només proporciona protecció contra sobrecàrregues i pèrdues de fase; s'ha d'utilitzar amb un contactor i un fusible/MCB per a una protecció total.

→ LRD és més precís per a fallades específiques del motor i sovint un cost més baix en grans instal·lacions.

P2: Puc utilitzar LRD amb contactors que no siguin CDADA?

A2: El LRD està optimitzat per a la sèrie D CDADA (D09–D95). Tot i que l'ajust mecànic pot variar, us recomanem que utilitzeu parells de contactor-relé CDADA per garantir un rendiment i un suport de garantia.

P3: Com funciona la protecció contra fallades de fase?

A3: Si es perd una fase, les dues fases restants consumeixen un corrent més alt, provocant un escalfament desigual a les tires bimetàl·liques. El LRD detecta aquest desequilibri i es dispara en qüestió de segons, evitant danys en fase única.

P4: Quin és l'objectiu del botó "Aturar" en comparació amb el botó "Restablir"?

A4:

● Botó d'aturada: obre temporalment el contacte NC (p. ex., per a la senyalització d'emergència): no reinicia el relé.

● Botó de reinici: torna el relé a l'estat llest després d'un viatge (només funciona quan s'esborra l'error).

P5: Per què triar CDADA LRD sobre altres marques?

A5: CDADA ofereix:

● Mecanisme diferencial tèrmic veritable (no imitació electrònica)

● Compatibilitat total amb els contactors de la sèrie D: plug-and-play

● Configuracions segellables per al compliment (p. ex., ISO, auditories de seguretat)

● Botons de prova i aturada per a diagnòstics millorats

● Preus competitius amb qualitat conforme a la CE
