Què és un MCCB?

Un MCCB -Interruptor de caixa modelada— és un dispositiu de protecció de baixa tensió que desconnecta automàticament un circuit quan detecta condicions de sobrecàrrega o curtcircuit. A diferència d'un fusible, es pot restablir i reutilitzar després d'un viatge. A l'interior de la caixa modelada, un mecanisme d'activació termomagnètic s'encarrega de dues tasques: un element tèrmic respon a una sobrecàrrega sostinguda, mentre que un element magnètic reacciona instantàniament a fallades de curtcircuit. El resultat és una protecció que coincideix amb el comportament de les càrregues elèctriques reals.

Quan triar un MCCB: alimentadors principals d'entrada, panells de distribució trifàsics, circuits de motor grans o qualsevol punt on el corrent de curtcircuit potencial superi el que pot interrompre un MCB.

Quan n'hi ha prou amb un MCB: subcircuits finals amb càrregues modestes i nivells de falla baixos: taulers residencials, circuits d'il·luminació i endolls.

250A three-pole MCCB

Com seleccionar el MCCB adequat

Corrent nominal (In)

1. — Coincidir amb la càrrega contínua i permetre un marge per als corrents d'arrencada dels motors.

Capacitat de ruptura (Icu/Ics)

2. — ha de ser superior a la possible corrent de curtcircuit al punt d'instal·lació. Com més alt sigui el nivell de falla, més gran serà l'Icu que necessiteu.

Pols

3. — 3P per a sistemes trifàsics, 4P on el neutre també necessita desconnexió.

Classificacions de tensió

4. — Comprovar la tensió nominal de funcionament (Ue), la tensió d'aïllament (Ui) i la resistència als impulsos (Uimp) contra el sistema.

Normes i certificació

5. — El compliment de la norma IEC/EN 60947-2 i el marcatge CE són la base per als projectes internacionals.

Aplicació

6. — La protecció del motor, la distribució d'energia i les instal·lacions industrials poden requerir diferents característiques de bastidor i característiques d'activació.

Quin aspecte té un MCCB de 250A ben especificat:

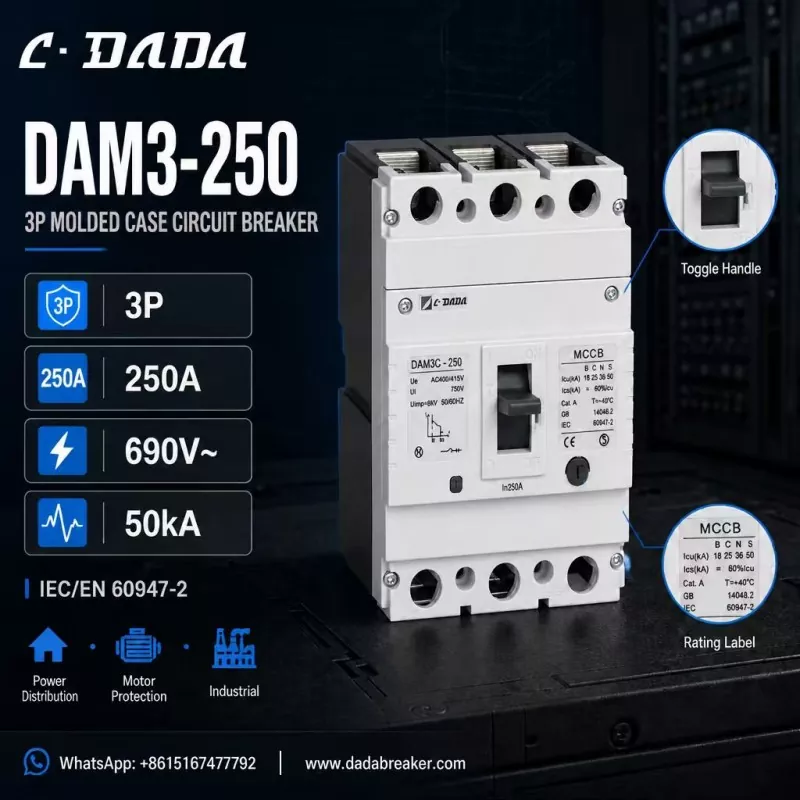

Per fer-ho concret, tingueu en compte el DAM3-250 de C·DADA Electric: un MCCB de tres pols de 250A que il·lustra què cal buscar en aquesta classe de dispositius:

Configuració 3P

● amb un corrent nominal de 250A (In), adequat per a quadres de distribució trifàsics

Classificacions de tensió:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Capacitat de ruptura fins a 50 kA

● — Icu de 18/25/36/50 kA en les variants B/C/N/S, per tal que els instal·ladors puguin igualar els nivells d'error en diferents punts de la xarxa

Conformitat amb IEC/EN 60947-2 i GB 14048.2

● Marcat CE, amb una nansa d'activació/desactivació clara per a l'estat de funcionament visible

● Construït per a la distribució d'energia, protecció de motors i aplicacions industrials

La lògica d'aquesta especificació: un marc de 3 pols de 250 A amb capacitat de ruptura de classe de 50 kA cobreix la majoria de les necessitats del constructor de panells i contractistes, des de taulers de distribució principals fins a circuits d'alimentació de motors, mentre que les múltiples variants d'Icu us permeten ajustar el cost en comparació amb els nivells de falla reals.

Recomanació de selecció

● Per a circuits finals de fins a ~125 A amb nivells de falla baixos, un MCB és l'opció econòmica.

● Per a la distribució principal, la protecció de motors i els aparells industrials, escolliu un MCCB amb capacitat de interrupció que superi el corrent de curtcircuit potencial de la instal·lació.

● En cas de dubte, dimensioneu una classe més en la capacitat d'interrupció: la diferència de cost és petita, mentre que el marge de protecció pot ser la diferència entre una falla menor i una interrupció important.

Preguntes freqüents

P: Què és un MCCB?

A: AInterruptor de caixa modeladaés un dispositiu de protecció de baixa tensió reiniciable que desconnecta un circuit en cas de sobrecàrrega o curtcircuit, dissenyat per a corrents i nivells de falla més elevats que un interruptor de circuit en miniatura.

P: Què vol dir Icu en un MCCB?

R: Icu és la màxima capacitat de ruptura de curtcircuit: el corrent de falla màxima que el interruptor pot interrompre. Ics és la capacitat d'interrupció del servei, el nivell que pot interrompre repetidament i romandre operatiu.

P: Com puc triar la capacitat de trencament del meu MCCB?

R: Trieu una qualificació Icu superior al corrent de curtcircuit potencial al punt d'instal·lació. Els quadres de distribució amb gran capacitat de transformador o alimentadors industrials llargs solen necessitar dispositius de classe de 36 a 50 kA.

P: Què és el DAM3-250 MCCB?

R: El DAM3-250 és un disjuntor de caixa modelat de tres pols de 250A de C·DADA Electric, amb una capacitat de ruptura de fins a 690 V amb capacitat de ruptura de fins a 50 kA, per a la distribució d'energia, protecció de motors i aplicacions industrials.
