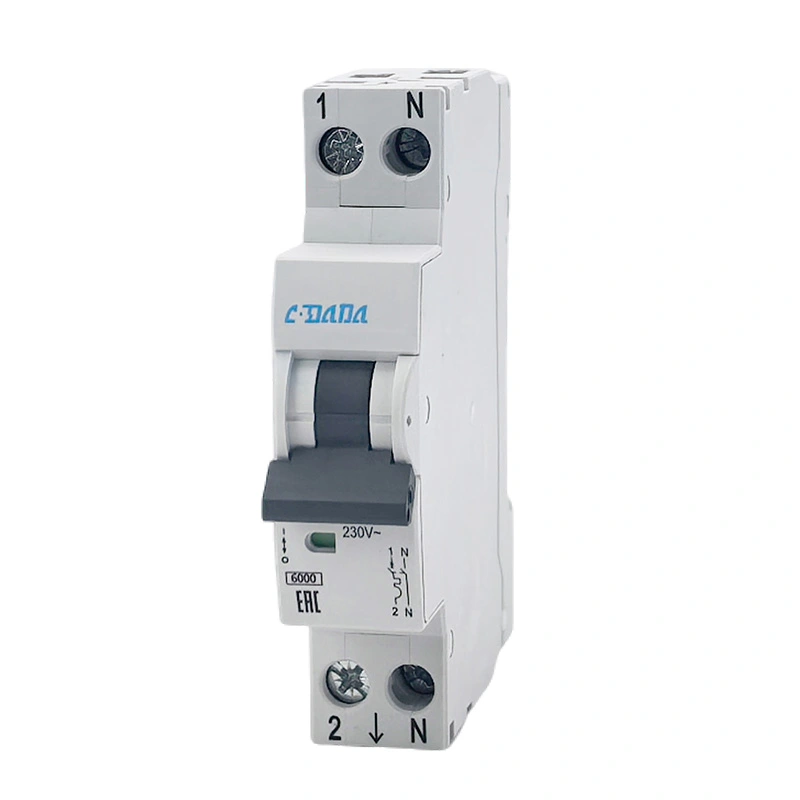

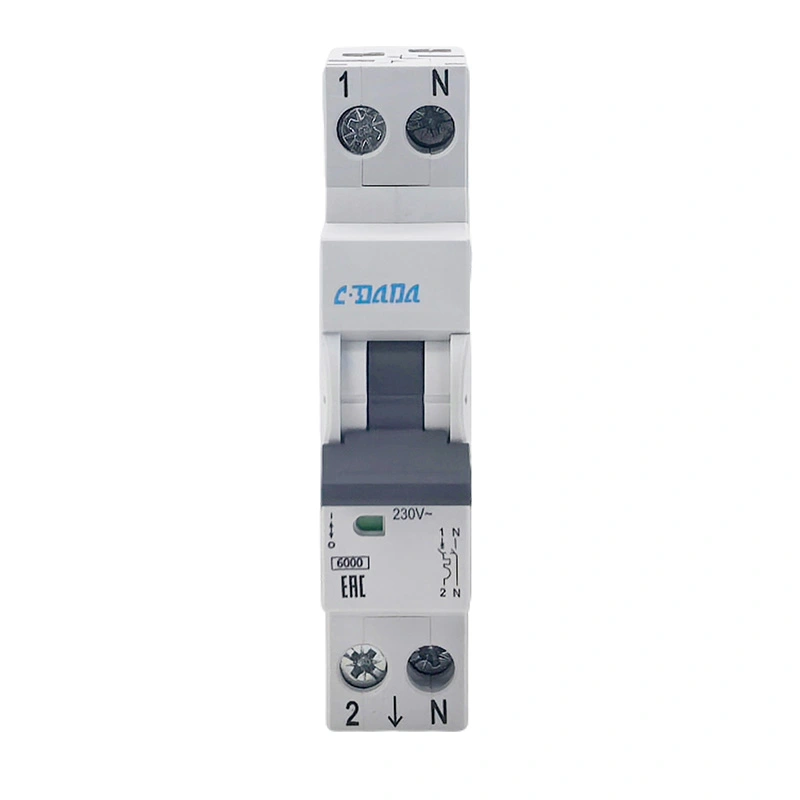

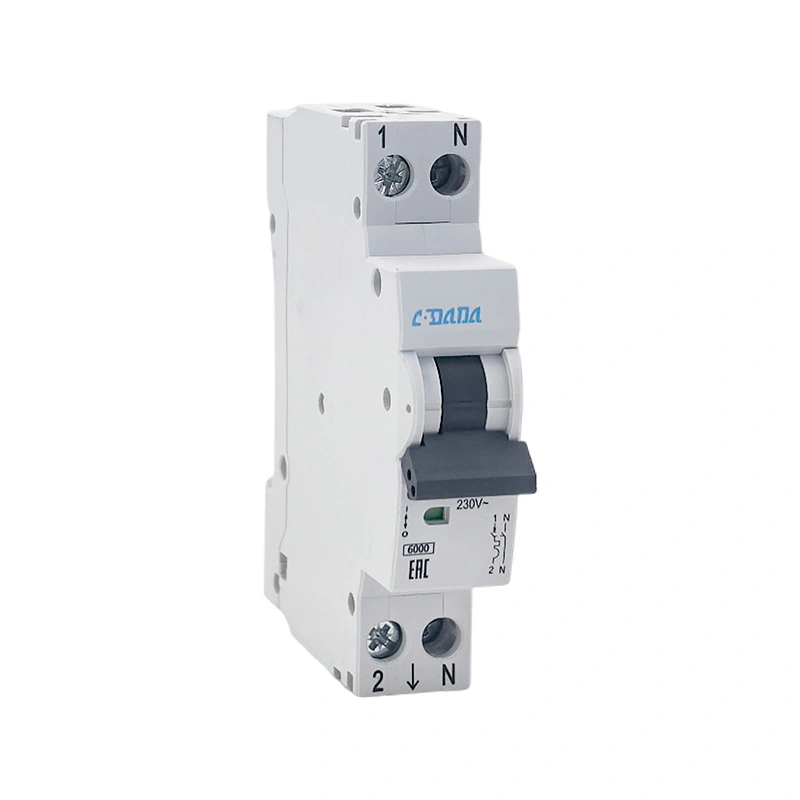

Interruptor en miniatura DPN 6KA

L'interruptor en miniatura CDADA DAB7N DPN 6KA és un disjuntor en miniatura professional 1P + N de doble trencament desenvolupat de manera independent per Shanghai DADA Electric, un fabricant fiable amb més de 40 anys d'experiència. Amb una gran capacitat de ruptura de 6kA, un funcionament síncron i un disseny de pol N "fer primer, trencar després", millora eficaçment el rendiment d'extinció d'arcs i protegeix els circuits i els equips de manera segura. Ampliament utilitzat en caixes de distribució, decoració de la llar, potència comercial i circuits d'il·luminació, és la primera opció per als compradors, distribuïdors i clients OEM globals.

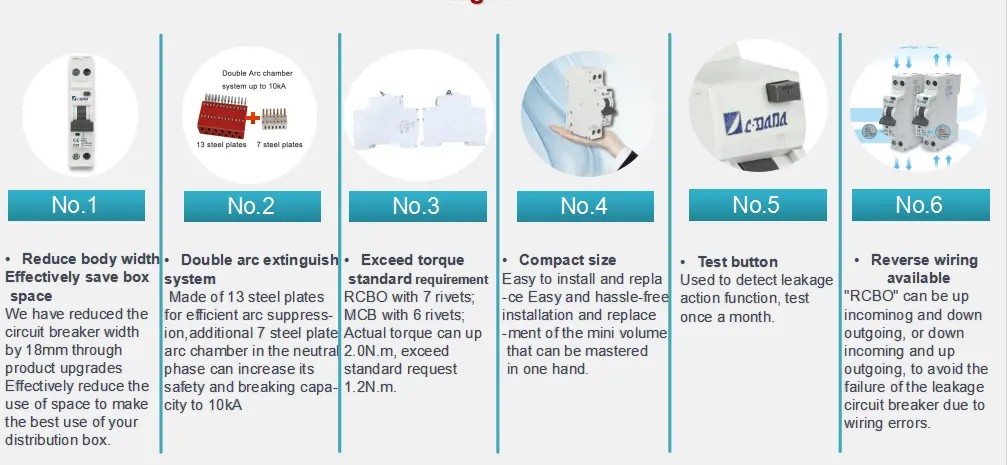

Quins són els avantatges de MCB DPN 6KA?

★ Estructura DPN 1P + N, punts de ruptura doble, més segur i més fiable

★ El pol N fa primer i es trenca després, millora la capacitat de trencament de l'arc

★ Capacitat de trencament real de 6kA, forta protecció contra curtcircuits

★ Ample compacte de 17,8 mm, estalvia espai de l'armari

★ Corbes de dispar B/C disponibles per a diferents càrregues

★ Grau de protecció IP20, segur de tocar

★ Ampli rang de cablejat: cable flexible d'1 a 25 mm²

★ Muntatge en carril DIN, instal·lació ràpida i estable

★ Resistència a altes i baixes temperatures: -25 ℃ ~ + 50 ℃

★ Llarga vida mecànica fins a 20.000 vegades

Aplicacions

El disjuntor en miniatura CDADA DPN 6KA s'utilitza àmpliament en:

★ Edificis residencials, apartaments, xalets, decoració de la llar

★ Oficines, botigues, hotels, escoles, hospitals

★ Circuits d'il·luminació, endolls, equips de petita potència

★ Electrodomèstics: escalfadors d'aigua, aparells d'aire condicionat, escalfadors elèctrics

★ Reconstrucció del circuit antic i millora de la caixa de distribució

★ Sistemes de distribució d'energia de baixa tensió comercials i civils

Taula de paràmetres tècnics

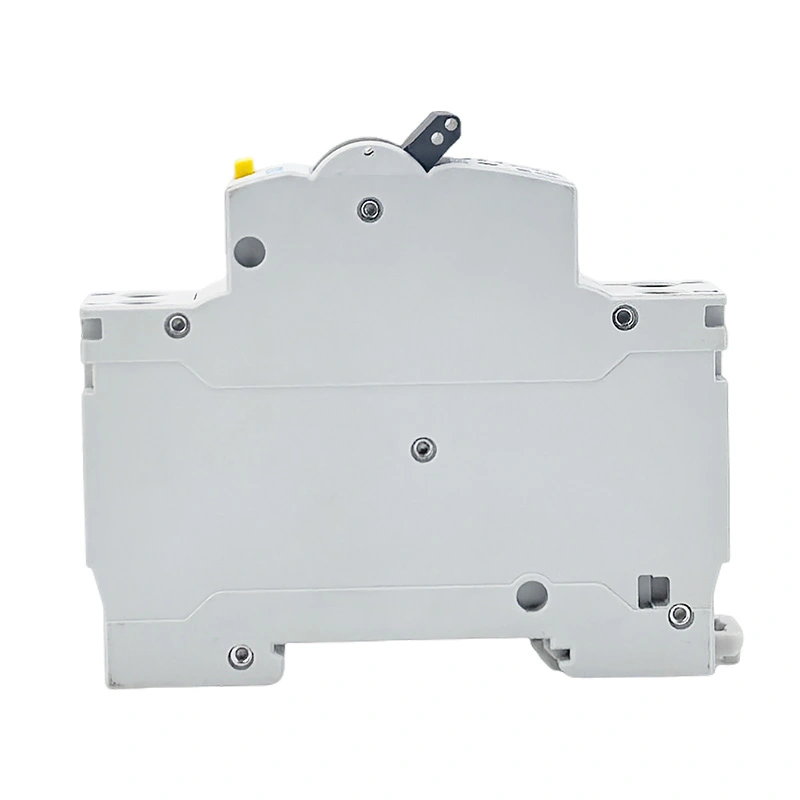

Dimensions del contorn

★ Longitud: 82,5 mm

★ Alçada: 73,2 mm

★ Amplada: 17,8 mm (amplada estàndard d'1 mòdul)

★ Muntatge: carril DIN de 35 mm

★ Cablejat: adequat per a cable flexible/rígid de 1–25 mm²

★ Gruix de la barra colectora: 0,8–2 mm

Elements de prova estàndard

★ 1.13 En prova sense ensopegada (≥1 hora)

★ 1,45 en prova d'engegada (<1 hora)

★ 2.55In prova d'acció de sobrecàrrega

★ Prova d'activació instantània magnètica (3In/5In per a la corba B/C)

★ Prova de tensió de resistència dielèctrica

★ Prova d'augment de temperatura

★ Prova de capacitat de ruptura de curtcircuit (6kA)

★ Prova de vida mecànica i elèctrica

★ Prova de funcionament d'alta i baixa temperatura

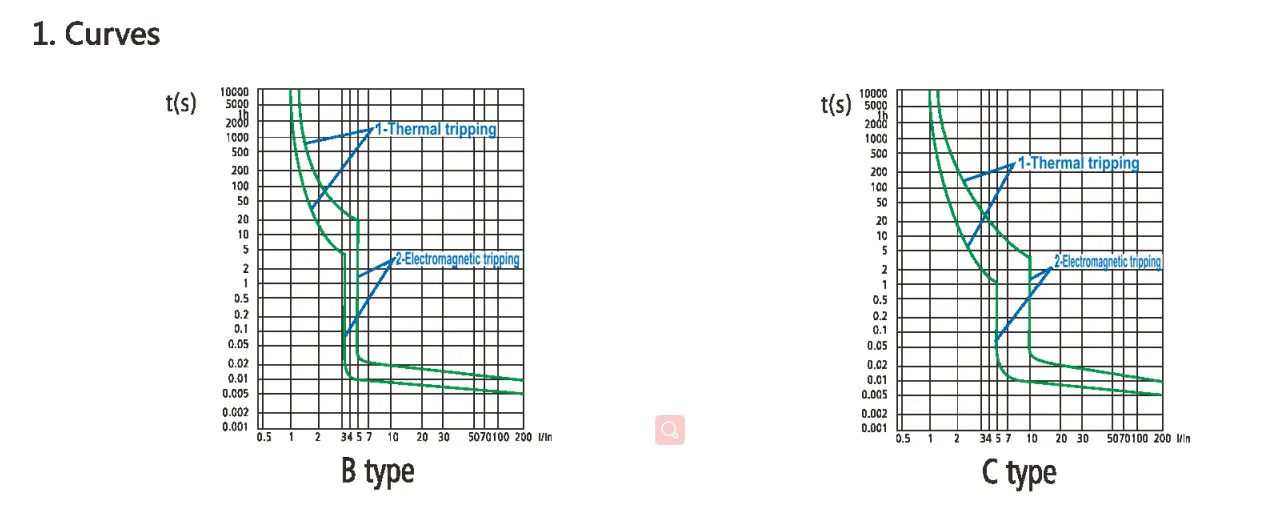

Corbes característiques de disparo

IEC 60898-1

Alliberament magnètic

Quan es produeix un curtcircuit en el circuit, s'aconsegueix un disparament instantani mitjançant un imant amb un nucli de ferro. Segons l'estàndard IEC60898, aquest producte es pot dividir en tres tipus: B, C i D.

Alliberament tèrmic

●Una vegada que es produeixi una sobrecàrrega al circuit, la tira bimetàl·lica de l'interruptor es doblegarà a causa de la calor, provocant la desconnexió dels contactes i provocant un dispar tèrmic;

●L'estàndard IEC defineix el rang de temps d'intervenció per a diferents corrents de sobrecàrrega;

●La temperatura de referència de l'entorn de prova és de 30 °C.

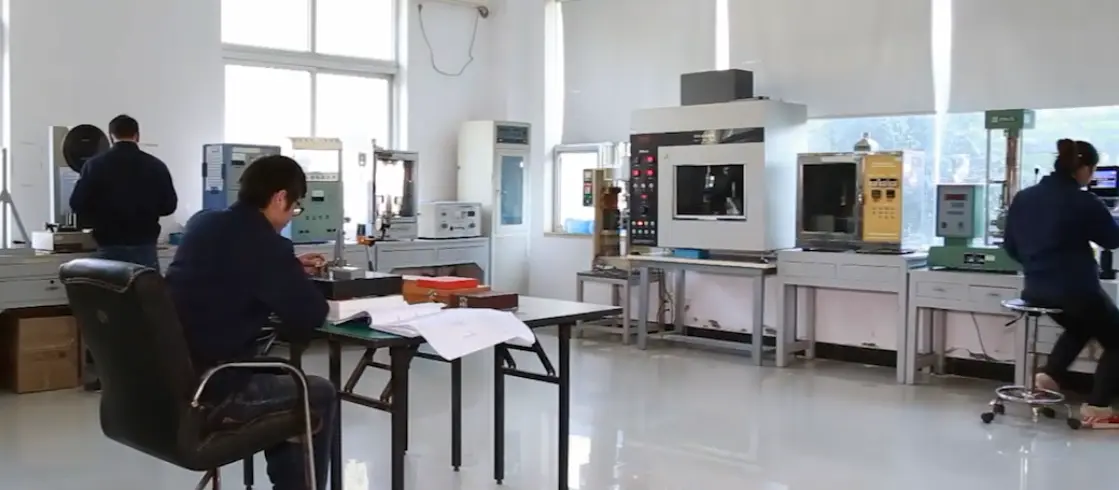

Procés de control de qualitat

1. Inspecció d'entrada de matèries primeres i verificació de certificació

2. Emmotllament automàtic per injecció i estampació de metall de precisió

3. Muntatge i calibratge de productes semielaborats

4. 100% prova característica d'apagada completa

5. Tensió de suport i prova de rendiment d'aïllament

6. Prova d'envelliment a alta i baixa temperatura

7. Inspecció de l'aparença, la dimensió i el logotip

8. Embalatge final i inspecció d'enviament

Embalatge i enviament

★ Cartró d'exportació estàndard amb folre a prova de cops

★ Caixa de grup empaquetada per evitar rascades

★ Etiqueta clara: model, corrent, pols, quantitat, certificació

★ Apte per al transport marítim, aeri i terrestre

★ Suport d'embalatge OEM, logotip personalitzat i etiqueta

Casos d'èxit del client

CDADA MCB DPN 6KA s'ha exportat a més de 50 països i regions:

★ Subministrament a granel a llarg termini per a distribuïdors europeus i asiàtics

★ Projectes de renovació de circuits domèstics a Orient Mitjà i Àfrica

★ Cooperació OEM amb marques elèctriques internacionals conegudes

★ Suport a la distribució d'energia per a promotors immobiliaris

★ Comandes estables de contractistes elèctrics i integradors de sistemes

Per què triar DADA Electric?

★ Més de 40 anys d'experiència professional en R+D i producció d'interruptors

★ 90% de components bàsics produïts a casa, control de qualitat estable

★ Certificat ISO9001, compliment total amb els estàndards internacionals

★ Certificacions completes: CE, CB, CCC, etc.

★ Gran capacitat de producció, lliurament ràpid per a comandes a granel

★ Suport tècnic professional i servei postvenda

★ Accepteu la personalització OEM i ODM per satisfer les demandes del mercat

★ Sistema logístic global, lliurament segur i puntual
