Per què la protecció del circuit de CC esdevé crítica per al futur dels sistemes d'alimentació?

La indústria energètica mundial depèn cada cop més del corrent continu. Les matrius solars fotovoltaiques, els sistemes d'emmagatzematge d'energia de les bateries, les estacions de càrrega de vehicles elèctrics, els equips de telecomunicacions i els centres de dades contenen seccions de corrent continu importants. A mesura que aquestes aplicacions s'amplien, la protecció del circuit passa d'un component de suport a una part central de la seguretat del sistema. AInterruptor de corrent continuha de desconnectar el corrent anormal de manera ràpida i segura, limitant els danys als cables, convertidors, bateries i equips connectats.

La interrupció de CC és tècnicament diferent d'interrompre la CA. En un circuit de CA, el corrent creua naturalment el zero moltes vegades per segon, cosa que ajuda a extingir un arc elèctric. DC no té pas natural per zero, de manera que un arc pot romandre estable després que els contactes se separen. Per tant, els interruptors dissenyats per a corrent continu requereixen estructures de contacte adequades, canals d'arc, disposicions d'explosió magnètica, distàncies d'aïllament i configuracions de cablejat. Mai s'ha de suposar que un interruptor de CA és adequat per al servei de CC només perquè la seva classificació actual sembla adequada.

Una tendència clara del sector és el moviment cap a tensions més altes del sistema i una major densitat de potència. Una tensió de CC més alta pot reduir el corrent per a la mateixa potència transmesa, ajudant a reduir les pèrdues de conductors i els requisits del cable. Tanmateix, també fa que la coordinació de l'aïllament i la interrupció de l'arc sigui més exigent. La selecció del producte ha de tenir en compte la tensió operativa nominal, el corrent nominal, el nombre de pols, la capacitat de ruptura de curtcircuits, l'entorn d'utilització i el mètode de connexió especificat pel fabricant. Els requisits de polaritat són especialment importants per a alguns dissenys d'interruptors de CC.

Una altra tendència és una coordinació més estreta entre interruptors i monitoratge electrònic. Els sistemes energètics moderns utilitzen cada cop més sensors, controladors i xarxes de comunicació per identificar el sobreescalfament, les sobrecàrregues, els errors d'aïllament i els patrons de funcionament anormals. La protecció mecànica continua sent essencial, però s'està convertint en part d'una arquitectura de protecció més àmplia que pot incloure fusibles, dispositius de protecció contra sobretensions, contactors, dispositius de control d'aïllament i sistemes de gestió de bateries. La selectivitat entre els dispositius aigües amunt i aigües avall també està rebent més atenció perquè una parada innecessària pot afectar una cadena solar sencera, un bastidor d'emmagatzematge, un armari de càrrega o un procés industrial.

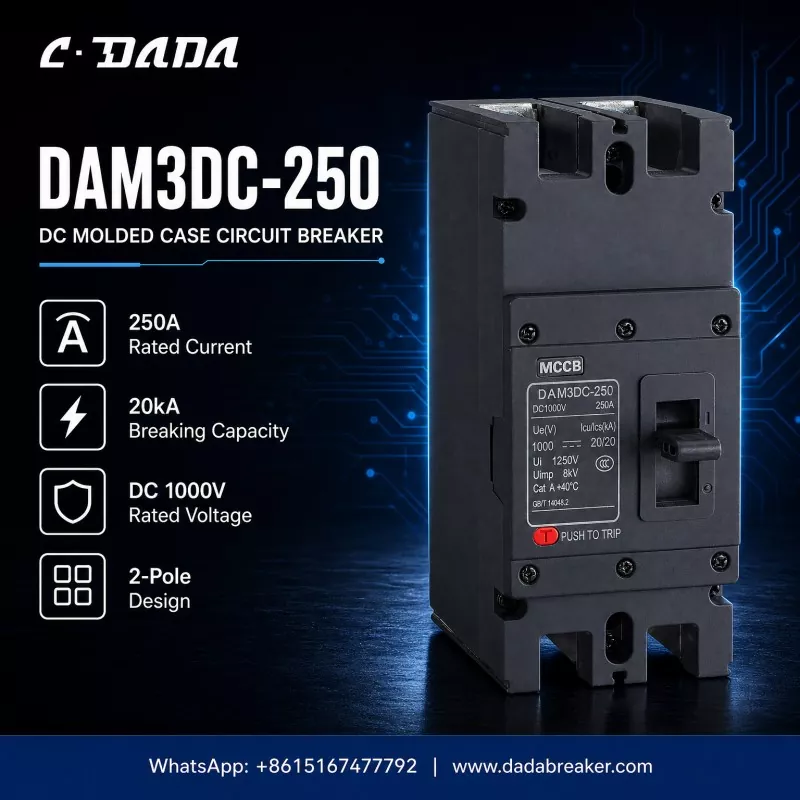

El DAM3DC-250 mostrat perXangai Dada Electricil·lustra el tipus d'interruptor de CC de caixa modelada utilitzat en la distribució de corrent més alta. Les especificacions visibles indiquen un corrent nominal de 250 A, una tensió nominal de CC de 1000 V, una capacitat de ruptura de 20 kA i un disseny de dos pols. Aquests valors descriuen el seu rang elèctric previst; no determinen per si mateixos la idoneïtat per a cada instal·lació. Els enginyers encara han de verificar el nivell real de curtcircuit, la mida del conductor, la temperatura ambient, les condicions del tancament, les característiques de càrrega, l'altitud d'instal·lació, les normes aplicables i la coordinació de protecció necessària.

Per als usuaris finals, l'etiquetatge i la documentació clars són igualment valuosos, perquè les decisions correctes d'instal·lació, manteniment i substitució depenen de conèixer les qualificacions verificades del dispositiu i les limitacions del servei.

De cara al futur, els compradors posaran més èmfasi en la validació específica de l'aplicació en lloc de seleccionar els dispositius només per la qualificació actual. La protecció de CC fiable depèn de la concordança correcta de la tensió, la capacitat d'interrupció adequada, la configuració adequada dels pols, la instal·lació controlada i la inspecció periòdica. A mesura que la generació renovable, l'emmagatzematge i el transport electrificat continuen desenvolupant-se, entendre aquests fonaments ajudarà els dissenyadors de sistemes a reduir el risc i construir xarxes de corrent continu més fiables.
